Dokumen ini membahas perancangan database untuk aplikasi pengelolaan penyewaan lapangan olahraga, yang bertujuan untuk meminimalkan kesalahan dalam pengelolaan jadwal dan pembayaran. Aplikasi ini dirancang untuk membantu penyedia jasa dalam menjalankan bisnis serta menyediakan informasi yang lebih mudah bagi pelanggan. Database dirancang dengan menggunakan Oracle XE 10g untuk menjamin keamanan dan efisiensi dalam pengelolaan data.

1. PERANCANGAN DATABASE
PADA APLIKASI PENGELOLAAN
PENYEWAAN LAPANGAN
EVI KUFIA MAHASANTI
116090106

2. LATAR BELAKANG MASALAH
 Seiring barkembangnya olahraga seperti futsal;
badminton; tenis, ikut berkembang juga usaha
penyewaan lapangan.
 Proses pengelolaan usaha penyewaan lapangan
tersebut kebanyakan masih konvensional.
 Dapat terjadi human error seperti jadwal yang
berbentrokan antar pelanggan, kesalahan dalam
pembayaran.
 Harapan aplikasi pengelolaan penyewaan
lapangan dapat digunakan oleh penyedia jasa
penyewaan untuk mendapatkan informasi lebih
mudah dan informatif bagi para pelanggan.

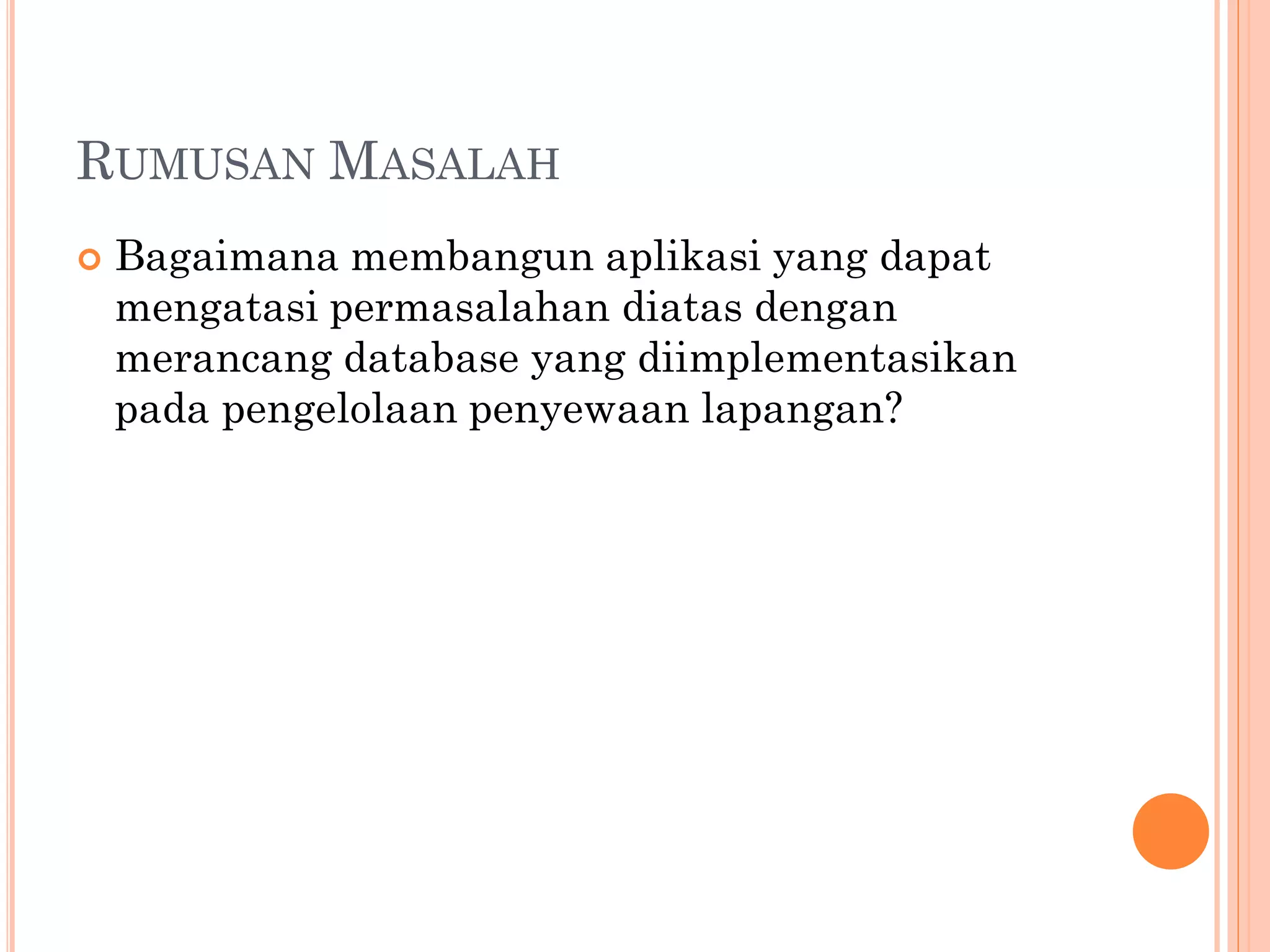

3. RUMUSAN MASALAH
 Bagaimana membangun aplikasi yang dapat
mengatasi permasalahan diatas dengan
merancang database yang diimplementasikan
pada pengelolaan penyewaan lapangan?

4. TUJUAN
1. Membantu penyedia jasa penyewaan lapangan
dalam menjalankan proses bisnisnya.
2. Membangun aplikasi yang dapat mengatasi
permasalahan dengan merancang database
yang diimplementasikan pada pengelolaan
penyewaan lapangan

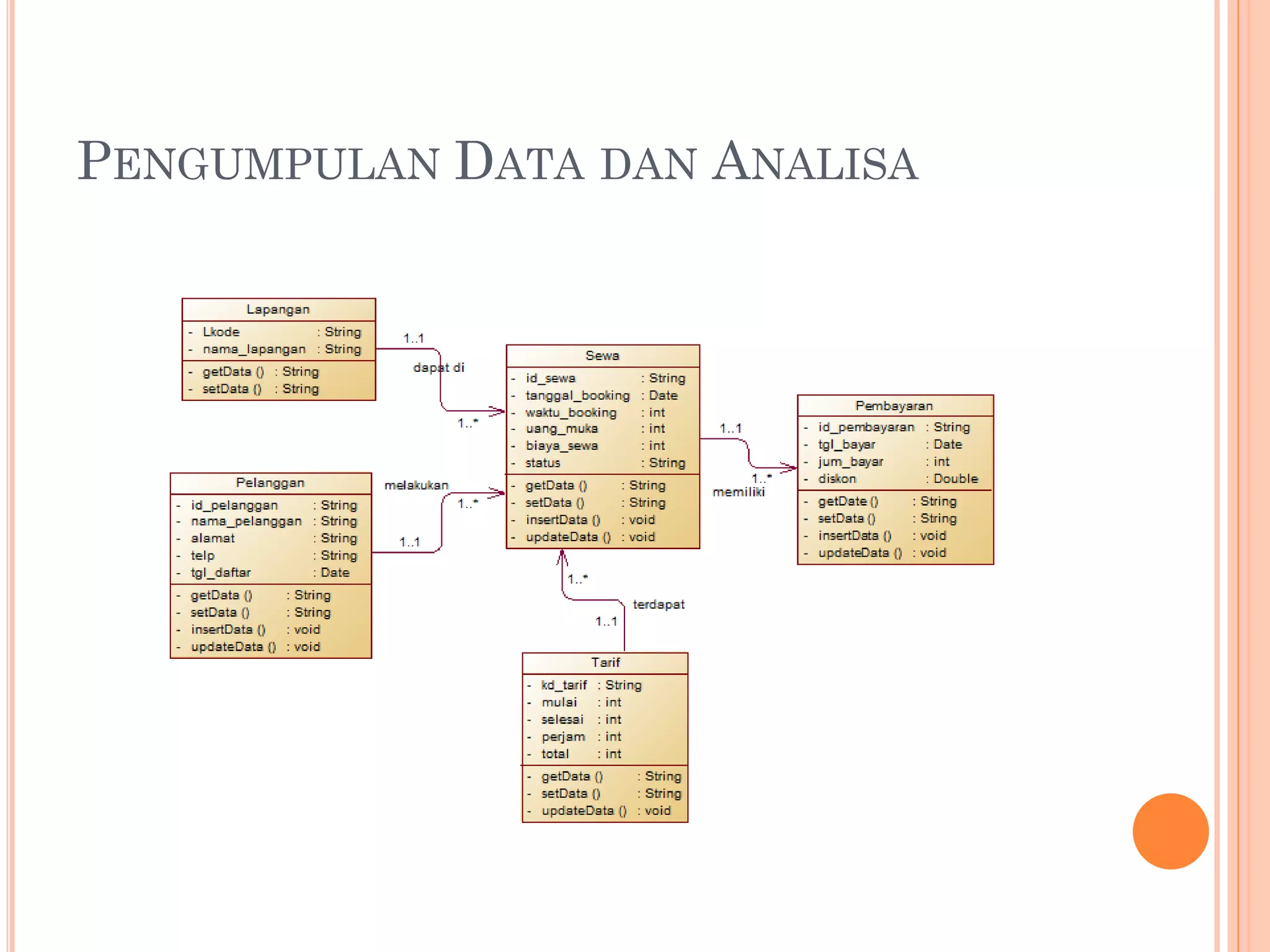

5. PENGUMPULAN DATA DAN ANALISA

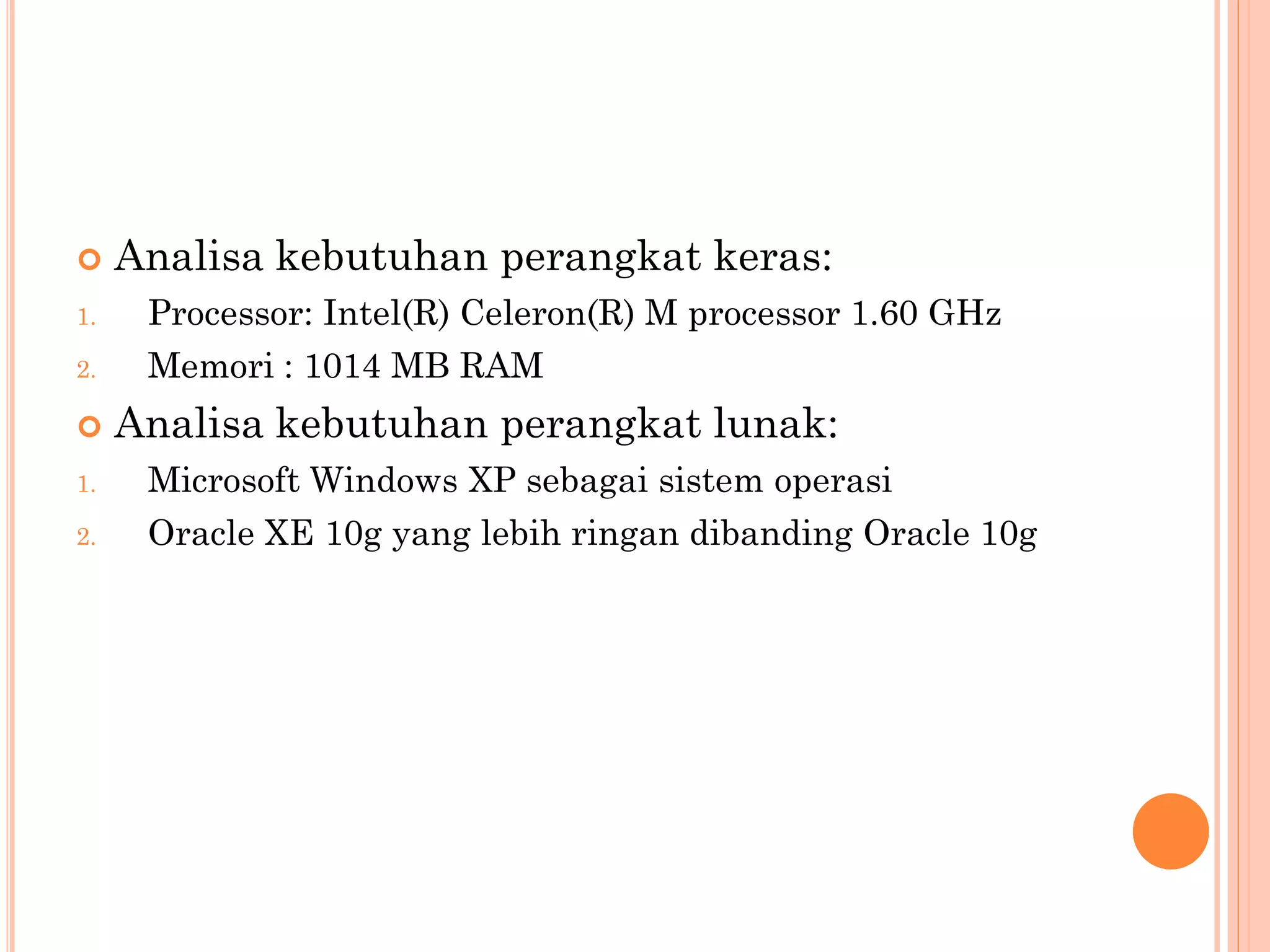

6.  Analisa kebutuhan perangkat keras:
1. Processor: Intel(R) Celeron(R) M processor 1.60 GHz
2. Memori : 1014 MB RAM
 Analisa kebutuhan perangkat lunak:
1. Microsoft Windows XP sebagai sistem operasi
2. Oracle XE 10g yang lebih ringan dibanding Oracle 10g

7. PERANCANGAN DATABASE SECARA
KONSEPTUAL

8. PEMILIHAN DBMS
 Faktor teknik : Keberadaan DBMS dalam
menjalankan tugasnya seperti jenis-jenis DBMS,
struktur penyimpanan, dan jalur akses yang
mendukung DBMS, pemakai, dan lain-lain.
 Faktor-faktor ekonomi dan organisasi yang
mempengaruhi satu sama lain:
 Struktur data
 Personal yang telah terbiasa dengan suatu sistem
 Tersedianya layanan penjual
 Penggunaan Oracle XE 10g karena terdapat
keamanan yang tinggi dengan adanya login ketika
masuk ke database, secara bebas digunakan di
platform Windows dan dapat membuat server dengan
jumlah memory minimal 1GB.

9. IMPLEMENTASI SISTEM DATABASE
 Perintah DDL, DML, PL/SQL, TRIGGER
- Create table
TABLE LAPANGAN
create table lapangan( Lkode varchar2(4),
nama_lapangan varchar2(30),
constraint pk_lapangan primary key(Lkode))
TABLE PELANGGAN
create table pelanggan( id_pelanggan varchar2(4),
nama_pelanggan varchar2(30),
alamat varchar2(30),
telp varchar2(15),
tgl_daftar date,
constraint pk_pelanggan primary key(id_pelanggan))
TABLE TARIF
create table tarif( kd_tarif varchar2(4),
mulai number(3),
selesai number(3),
perjam number(10),
total number(10),
constraint pk_tarif primary key(kd_tarif))

10. TABLE SEWA
create table sewa( id_sewa varchar2(4), kd_tarif varchar2(4), id_pelanggan varchar2(4),
Lkode varchar2(4),
tgl_booking date,
waktu_booking number(3),
uang_muka number (10),
biaya_sewa number(10),
status varchar2(10),
constraint pk_sewa primary key(id_sewa),
constraint fk_tarif foreign key(kd_tarif) references tarif(kd_tarif) on delete cascade,
constraint fk_pelanggan foreign key(id_pelanggan) references pelanggan(id_pelanggan) on
delete cascade,
constraint fk_lapangan foreign key(Lkode) references lapangan(Lkode) on delete cascade
)
TABLE PEMBAYARAN
create table pembayaran( id_pembayaran varchar2(4), id_sewa varchar2(4),
tgl_bayar date,
jum_bayar number(10),
diskon number(5),
constraint pk_pembayaran primary key(id_pembayaran),
constraint fk_bayar_sewa foreign key(id_sewa) references sewa(id_sewa) on delete cascade,
)

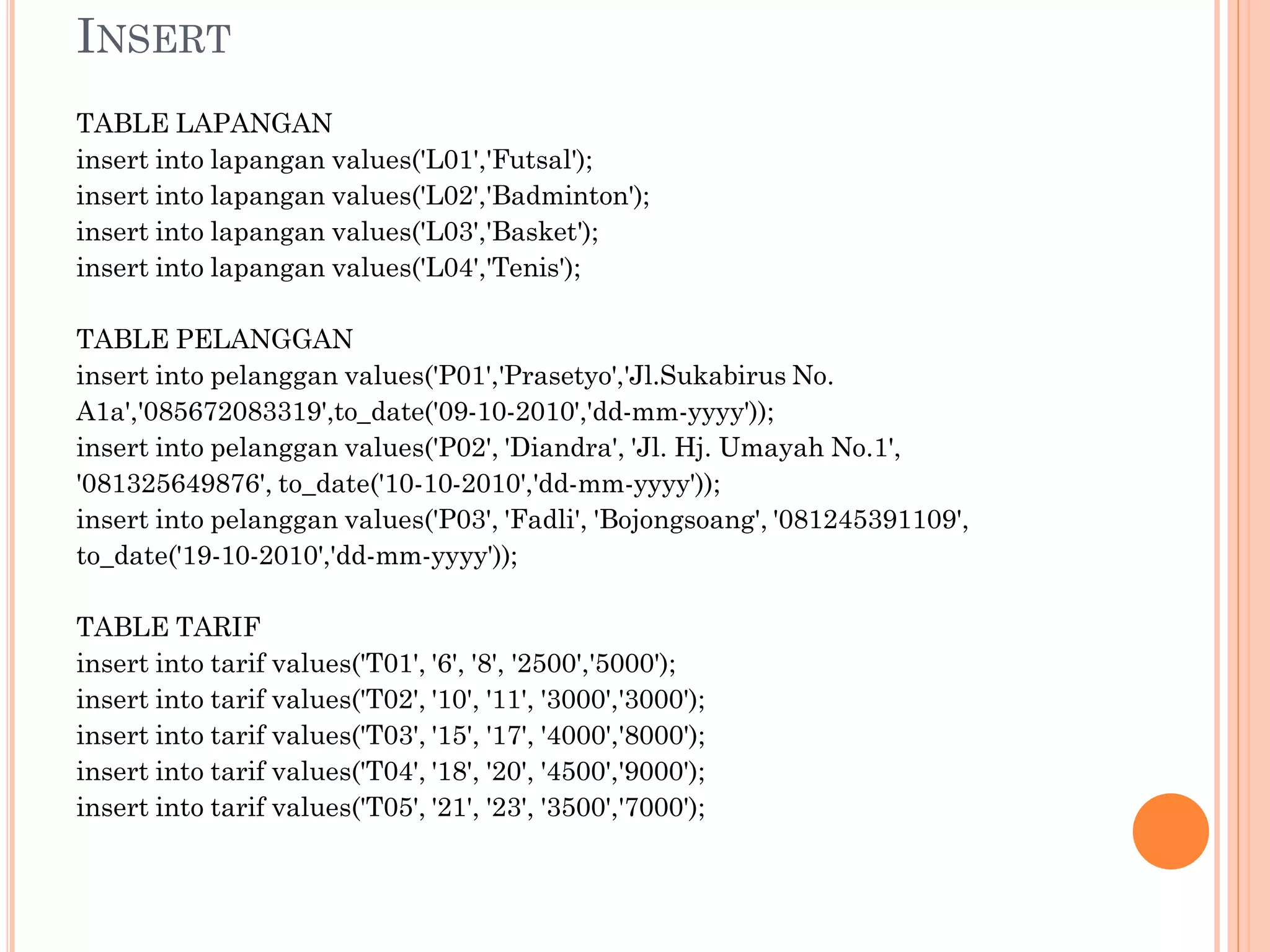

11. INSERT
TABLE LAPANGAN
insert into lapangan values('L01','Futsal');
insert into lapangan values('L02','Badminton');
insert into lapangan values('L03','Basket');
insert into lapangan values('L04','Tenis');
TABLE PELANGGAN
insert into pelanggan values('P01','Prasetyo','Jl.Sukabirus No.
A1a','085672083319',to_date('09-10-2010','dd-mm-yyyy'));
insert into pelanggan values('P02', 'Diandra', 'Jl. Hj. Umayah No.1',
'081325649876', to_date('10-10-2010','dd-mm-yyyy'));
insert into pelanggan values('P03', 'Fadli', 'Bojongsoang', '081245391109',
to_date('19-10-2010','dd-mm-yyyy'));
TABLE TARIF
insert into tarif values('T01', '6', '8', '2500','5000');
insert into tarif values('T02', '10', '11', '3000','3000');
insert into tarif values('T03', '15', '17', '4000','8000');
insert into tarif values('T04', '18', '20', '4500','9000');
insert into tarif values('T05', '21', '23', '3500','7000');

12. INSERT
TABLE SEWA
insert into sewa values('S01', 'T01', 'P01', 'L02',to_date('15-10-2010','dd-
mm-
yyyy'), '2', '10000', '10000', 'lunas');
insert into sewa values('S02', 'T02', 'P02', 'L01',to_date('17-10-2010','dd-
mm-
yyyy'), '3', '5000', '9000', 'kredit');
insert into sewa values('S03', 'T05', 'P03', 'L01',to_date('15-10-2010','dd-
mm-
yyyy'), '2', '14000', '14000', 'lunas');
TABLE PEMBAYARAN
insert into pembayaran values('B01', 'S01',to_date('15-10-2010','dd-mm-
yyyy'),
'10000', '0.01');
insert into pembayaran values('B02', 'S02',to_date('16-10-2010','dd-mm-
yyyy'),
'5000', '0.01');
insert into pembayaran values('B03', 'S03',to_date('15-10-2010','dd-mm-
yyyy'),
'14000', '0.01');

13. CREATE OR REPLACE PROCEDURE
Create or replace procedure tambah_pelanggan(
vid pelanggan.id_pelanggan%type,
vnama pelanggan.nama_pelanggan%type,
valamat pelanggan.alamat%type,
vtelp pelanggan.telp%type,
vdaftar pelanggan.tgl_daftar%type) as
begin
insert into pelanggan (id_pelanggan, nama_pelanggan, alamat, telp, tgl_daftar)
values (vid, vnama, valamat, vtelp, vdaftar);
end tambah_pelanggan;
/
Penambahan data pelanggan:
Begin
tambah_pelanggan ('P04','Kayis','Gang Slamet, Sukabirus','02276543091',
to_date('9-11-2010','dd-mm-yyyy'));
end;
/

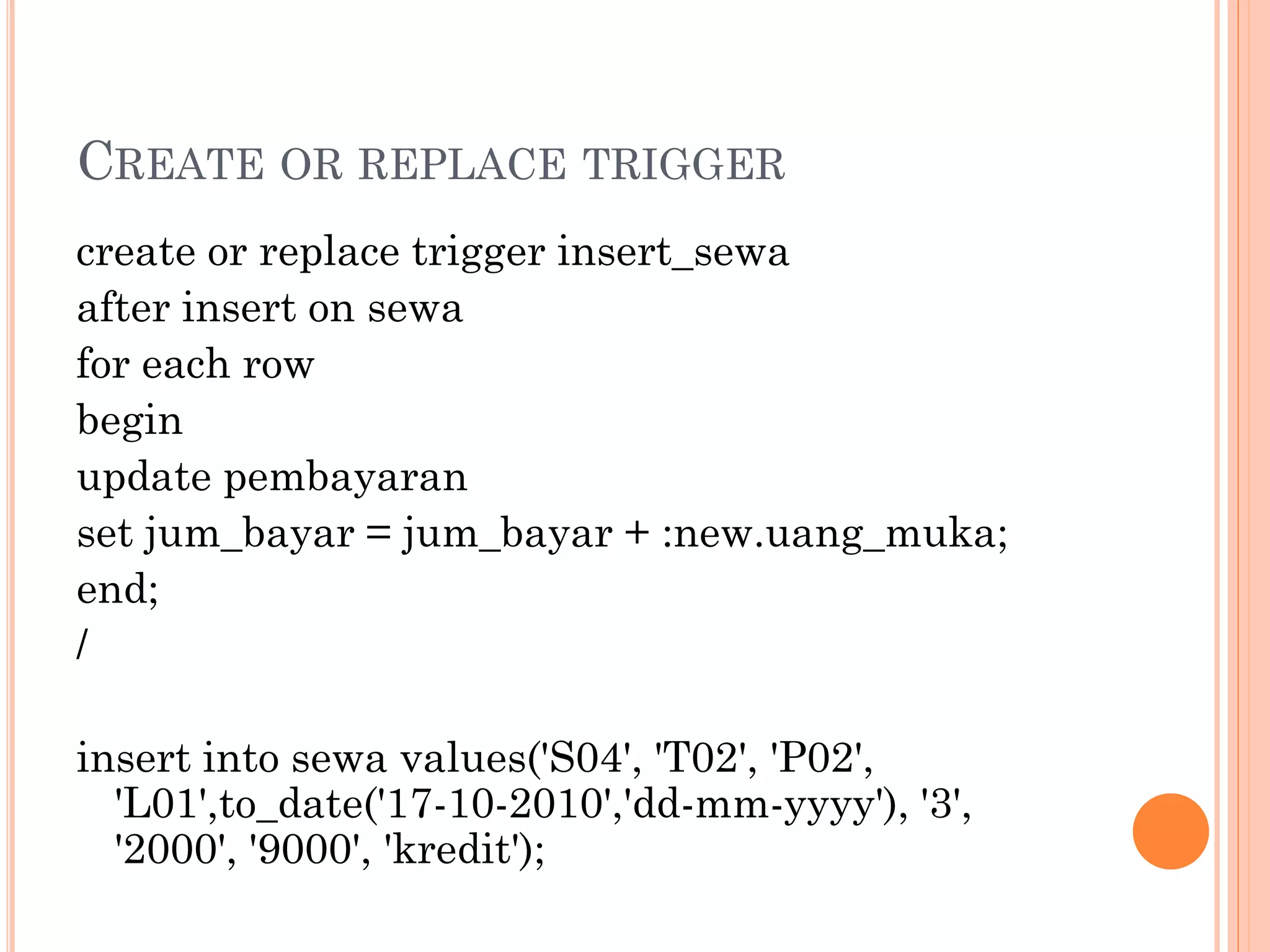

14. CREATE OR REPLACE TRIGGER
create or replace trigger insert_sewa
after insert on sewa
for each row
begin
update pembayaran
set jum_bayar = jum_bayar + :new.uang_muka;
end;
/
insert into sewa values('S04', 'T02', 'P02',
'L01',to_date('17-10-2010','dd-mm-yyyy'), '3',
'2000', '9000', 'kredit');

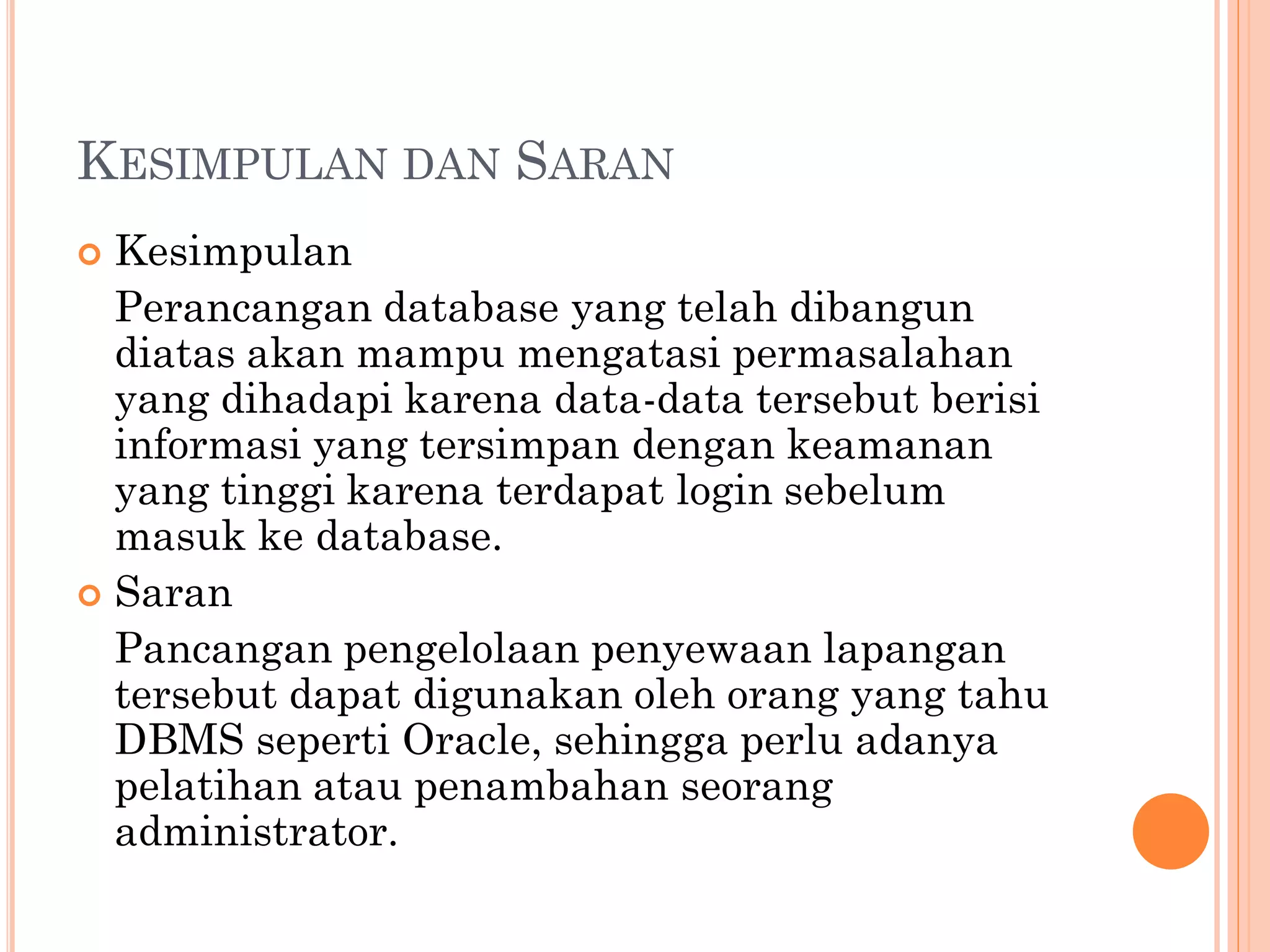

15. KESIMPULAN DAN SARAN
 Kesimpulan
Perancangan database yang telah dibangun
diatas akan mampu mengatasi permasalahan
yang dihadapi karena data-data tersebut berisi
informasi yang tersimpan dengan keamanan
yang tinggi karena terdapat login sebelum
masuk ke database.
 Saran
Pancangan pengelolaan penyewaan lapangan
tersebut dapat digunakan oleh orang yang tahu
DBMS seperti Oracle, sehingga perlu adanya
pelatihan atau penambahan seorang
administrator.
