Dokumen tersebut membahas tentang pengenalan dan penerapan teknologi kartu pintar (smart card) untuk sistem identitas tunggal di Universitas Gadjah Mada. Smart card dapat digunakan untuk berbagai layanan seperti absensi, akses ruangan, perpustakaan, dan parkir dengan menyimpan dan mengakses data identitas secara aman.

1. copyright ©2013 Gamatechno
MateriyangtertulisdidalampresentasiiniadalahsepenuhnyahakmilikGamatechno.Informasi yangadadidalamnyahanyaditujukankepadapihakyangditujusebagaipenawarankerjasama.Segalabentukpenyebarluasantidakdiperkenankantanpa seijin
langsungdariGamatechno.
Visitasi Universitas TeknologiYogyakarta
11-12 April 2013 diPT Gamatechno Indonesia
Novan Hartadi, S.T., M.Sc.
Teknologi Smart Card
PengenalandanContohPenerapannya

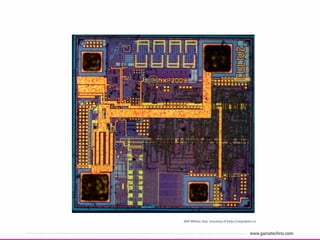

2. NXP Mifare chip. Courtesy of http://zeptobars.ru

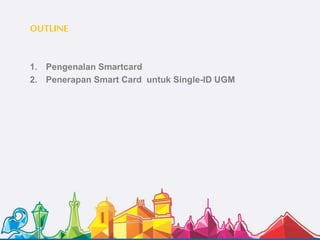

3. OUTLINE
1. Pengenalan Smartcard
2. Penerapan Smart Card untuk Single-ID UGM

4. PENGENALAN SMART CARD
NXP Mifare chip. Courtesy of http://zeptobars.ru

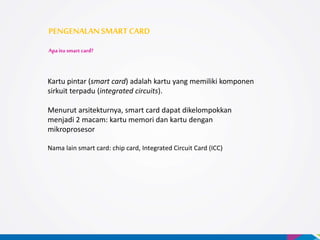

5. PENGENALANSMARTCARD
Apa itu smart card?
Kartu pintar (smart card) adalah kartu yang memiliki komponen
sirkuit terpadu (integrated circuits).
Menurut arsitekturnya, smart card dapat dikelompokkan
menjadi 2 macam: kartu memori dan kartu dengan
mikroprosesor
Nama lain smart card: chip card, Integrated Circuit Card (ICC)

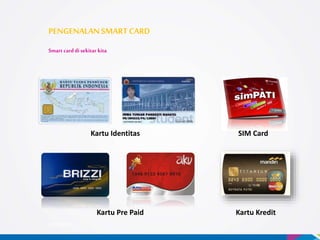

6. Contactless
Kartu Kredit
SIM Card
Kartu Pre Paid
Kartu Identitas
PENGENALANSMARTCARD
Smart card disekitar kita

7. • BRT Trans Jogja
• BRT Batik Solo Trans
• Kereta Api Prameks
• Parkir
• Trans Jakarta
Identity
• e-KTP
• Kartu Mahasiswa
• Kartu Pegawai
• Kartu Anggota
• Belanja di ritel
• Pembayaran jalan tol
• Isi BBM Kendaraan
Ticket
Micro
Payment
PENGENALANSMARTCARD
Fungsi dan kegunaan

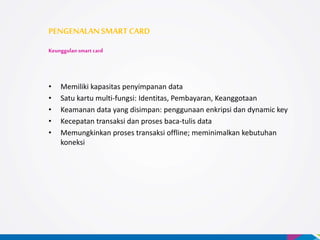

8. • Memiliki kapasitas penyimpanan data
• Satu kartu multi-fungsi: Identitas, Pembayaran, Keanggotaan
• Keamanan data yang disimpan: penggunaan enkripsi dan dynamic key
• Kecepatan transaksi dan proses baca-tulis data
• Memungkinkan proses transaksi offline; meminimalkan kebutuhan
koneksi
PENGENALANSMARTCARD
Keunggulan smart card

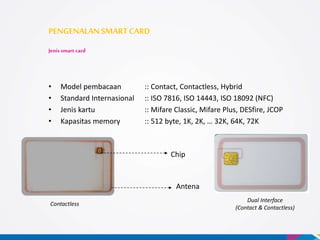

9. • Model pembacaan :: Contact, Contactless, Hybrid
• Standard Internasional :: ISO 7816, ISO 14443, ISO 18092 (NFC)
• Jenis kartu :: Mifare Classic, Mifare Plus, DESfire, JCOP
• Kapasitas memory :: 512 byte, 1K, 2K, … 32K, 64K, 72K
Chip
Antena
Contactless
Dual Interface
(Contact & Contactless)
PENGENALANSMARTCARD
Jenis smart card

10. PENERAPAN SMART CARD
UNTUK SINGLE-ID
UNIVERSITAS GADJAH MADA
NXP Mifare chip. Courtesy of http://zeptobars.ru

11. • Satu kartu identitas berbasis teknologi smart card bagi tiap
civitas academica untuk berbagai fungsi dan multi layanan
(interoperabilitas, efisiensi penggunaan kartu)
• Data wajib dalam kartu identitas:
• Kartu mahasiswa: Nama, Nomor Induk Universitas
• Kartu pegawai: Nama, Nomor Induk Pegawai
SINGLE-ID UGM
Konsep danmanfaat

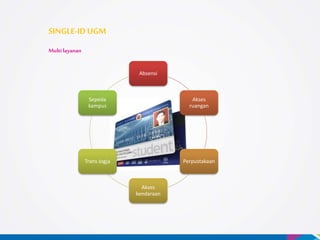

12. Absensi
Akses
ruangan
Perpustakaan
Akses
kendaraan
Trans Jogja
Sepeda
kampus
SINGLE-ID UGM
Multi layanan

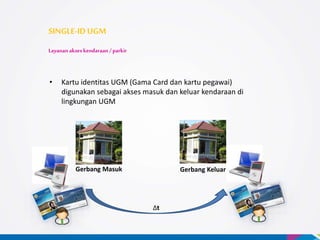

13. • Kartu identitas UGM (Gama Card dan kartu pegawai)
digunakan sebagai akses masuk dan keluar kendaraan di
lingkungan UGM
Gerbang Masuk Gerbang Keluar
Δt
SINGLE-ID UGM
Layanan akses kendaraan / parkir

14. Diperlukan tiga komponen utama dalam aplikasi smart card:
1. Smart card
Sebagai media identifikasi dan penyimpanan data
2. Smart card reader
sebagai alat berkomunikasi dengan smart card,
melakukan modulasi dan demodulasi sinyal radio
frequency
3. Aplikasi Komputer
sebagai pengontrol proses komunikasi dengan kartu
melalui perantara smart card reader
SINGLE-ID UGM
Sistem minimal aplikasismart card

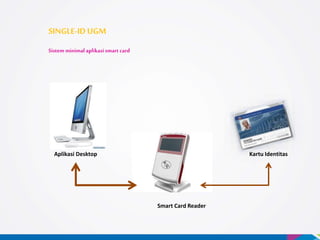

15. Aplikasi Desktop
Smart Card Reader
Kartu Identitas
SINGLE-ID UGM
Sistem minimal aplikasismart card

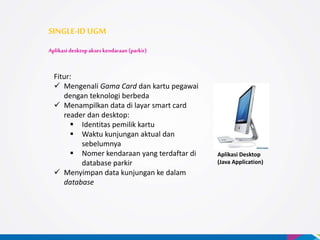

16. Aplikasi Desktop
(Java Application)
SINGLE-ID UGM
Aplikasi desktop akses kendaraan (parkir)
Fitur:
 Mengenali Gama Card dan kartu pegawai
dengan teknologi berbeda
 Menampilkan data di layar smart card
reader dan desktop:
 Identitas pemilik kartu
 Waktu kunjungan aktual dan
sebelumnya
 Nomer kendaraan yang terdaftar di
database parkir
 Menyimpan data kunjungan ke dalam
database

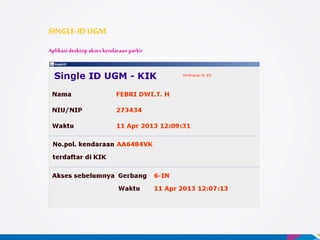

17. SINGLE-ID UGM
Aplikasi desktop akses kendaraan parkir

18. TERIMAKASIH ATAS PERHATIANNYA
