ProofSummit2011のLT

1. Agda で回路設計（をしたい）
snisimu ( 西村 )
2011/09/25
@ProofSummit

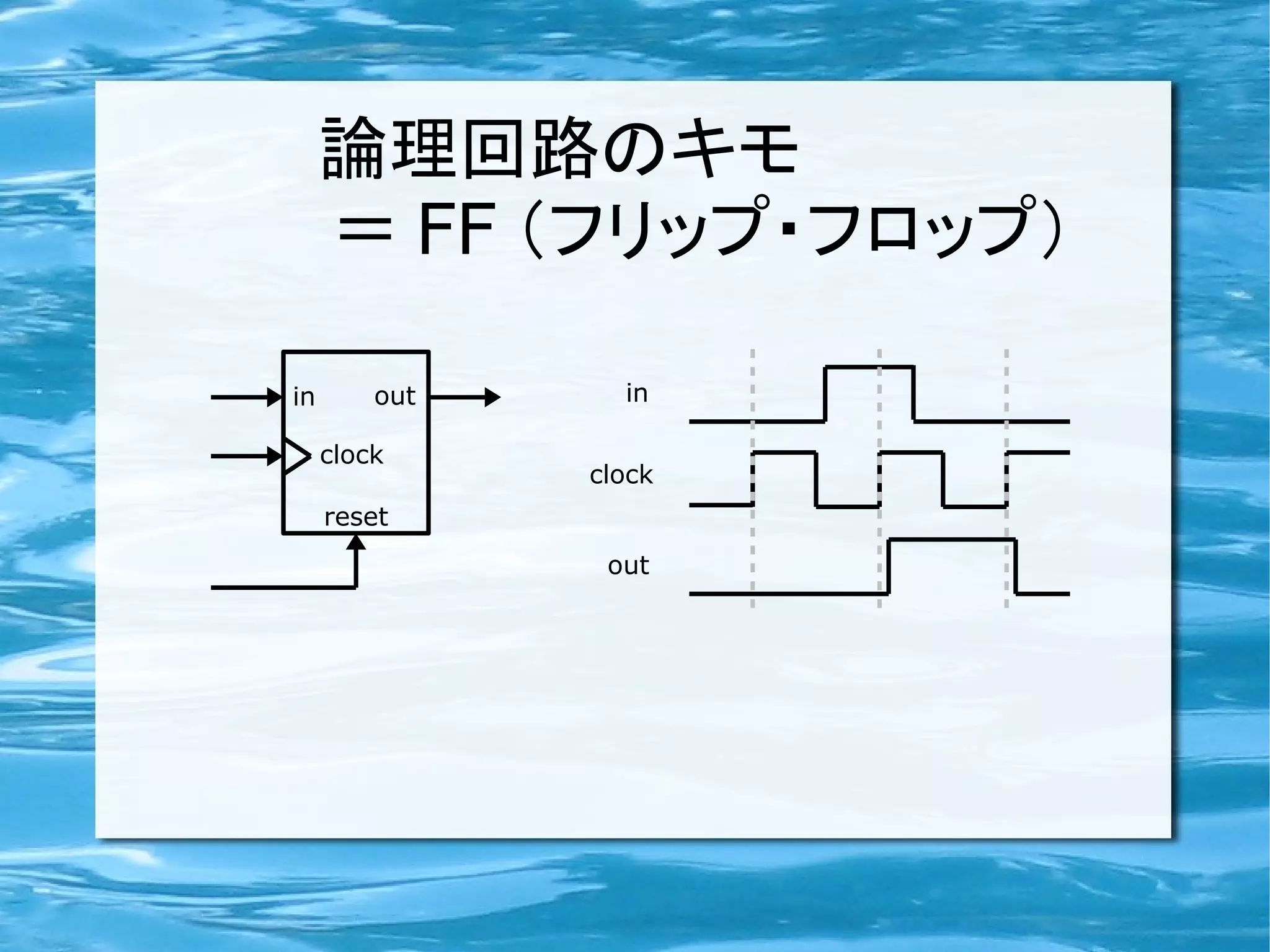

2. 論理回路のキモ
＝ FF （フリップ・フロップ）
in out in
clock
clock
reset
out

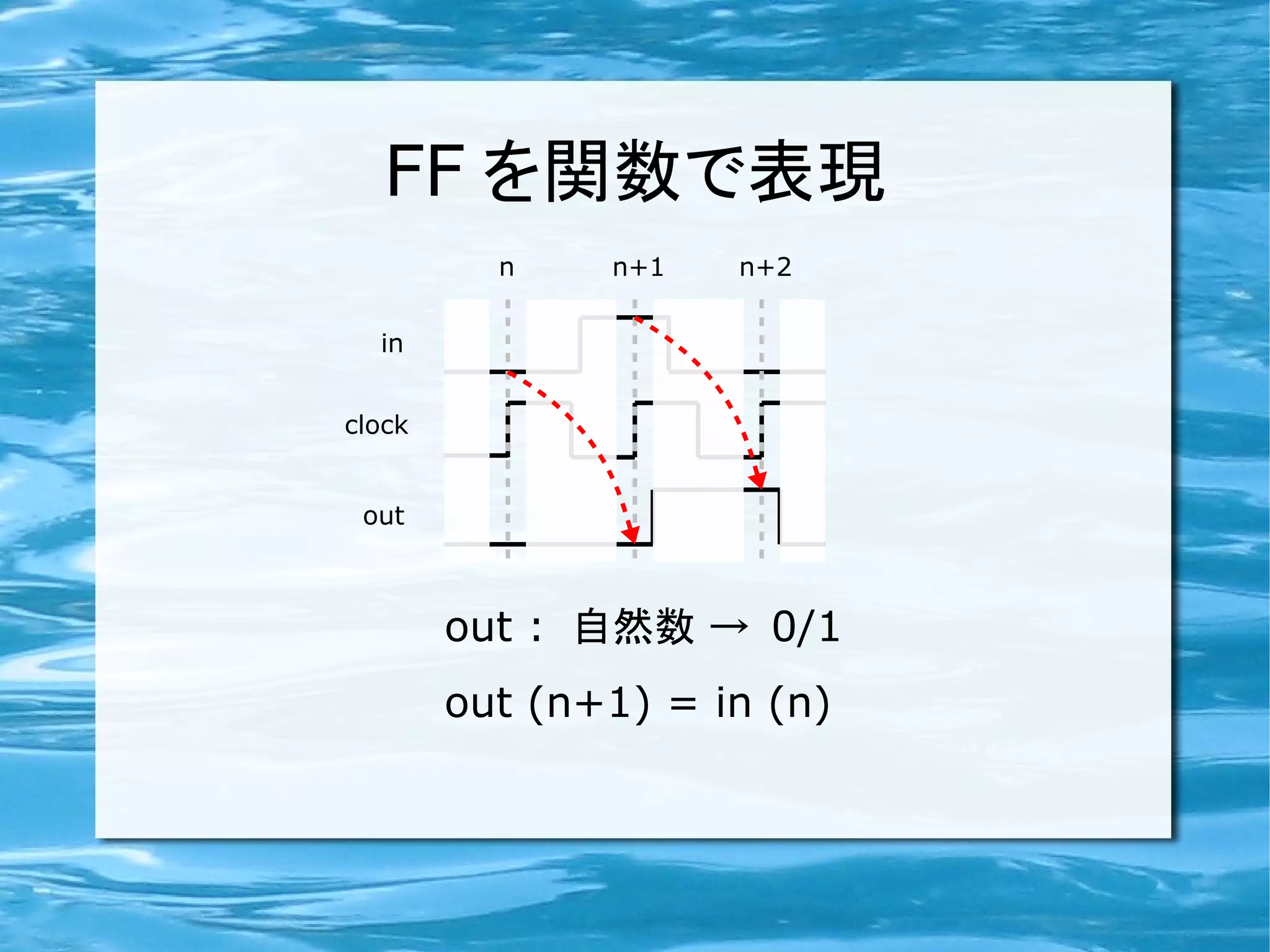

3. FF を関数で表現
n n+1 n+2
in
clock
out
out : 自然数 → 0/1
out (n+1) = in (n)

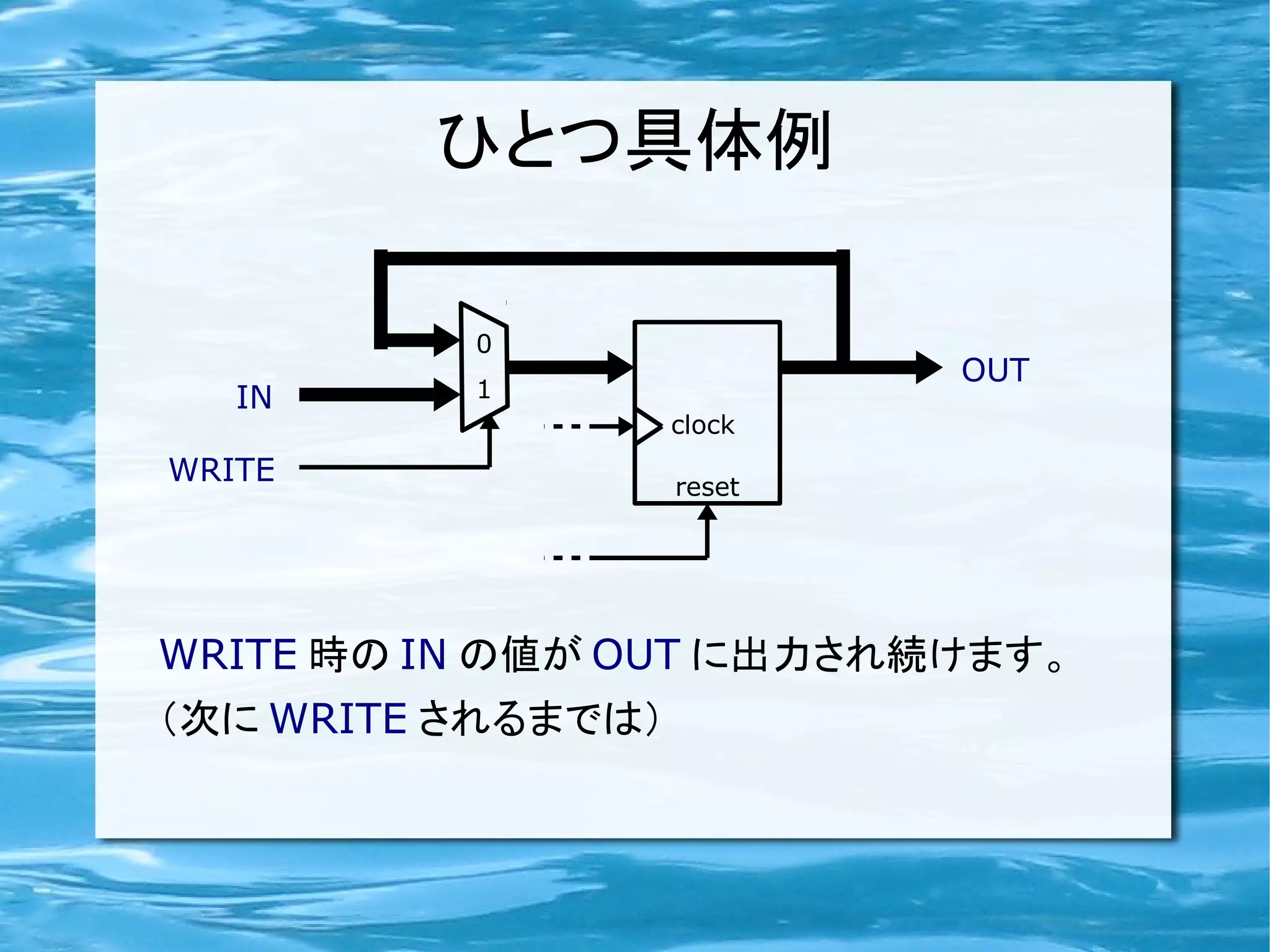

4. ひとつ具体例
0
OUT
IN 1
clock
WRITE reset
WRITE 時の IN の値が OUT に出力され続けます。
（次に WRITE されるまでは）

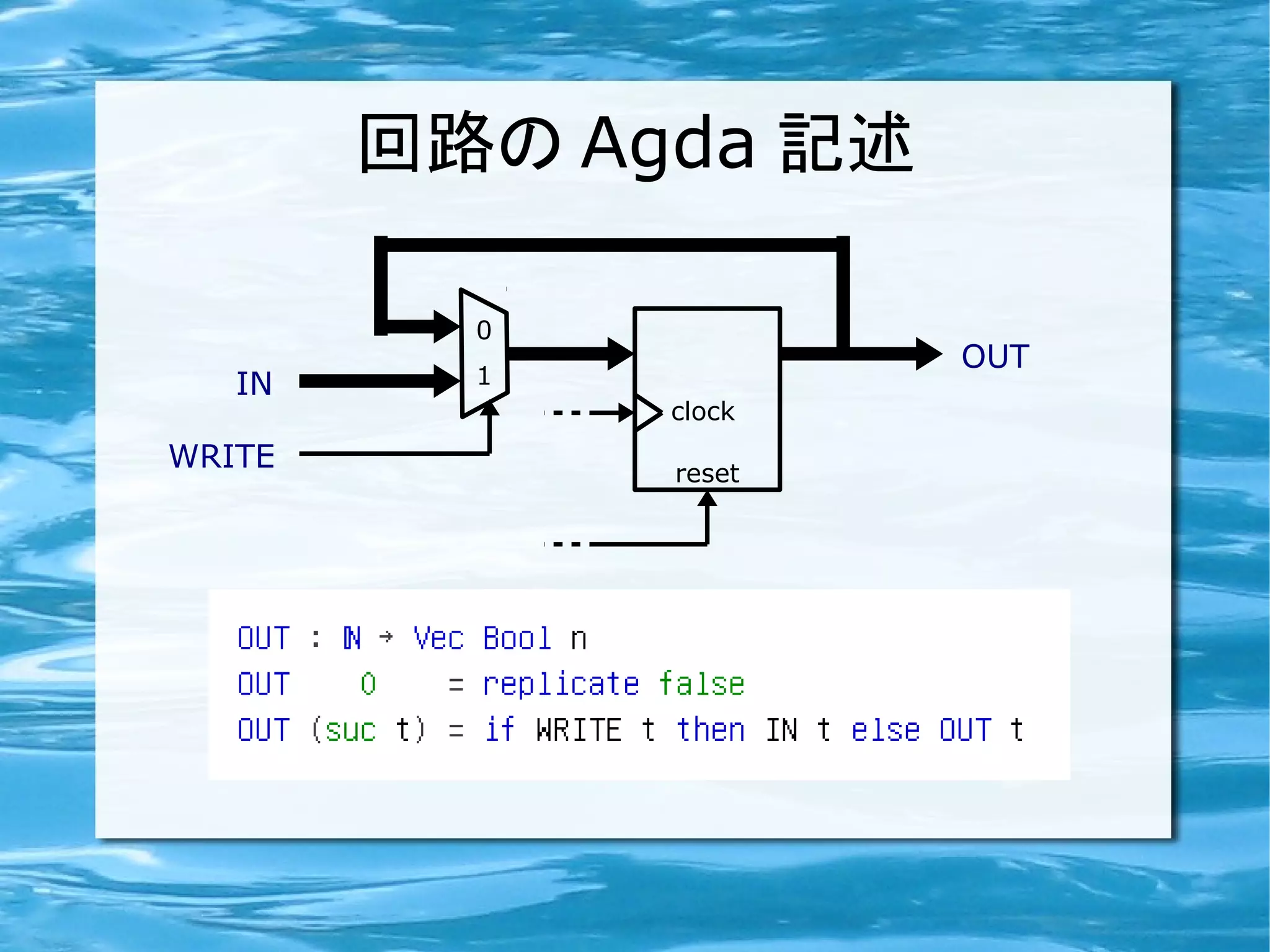

5. 回路の Agda 記述
0
OUT
IN 1
clock
WRITE reset

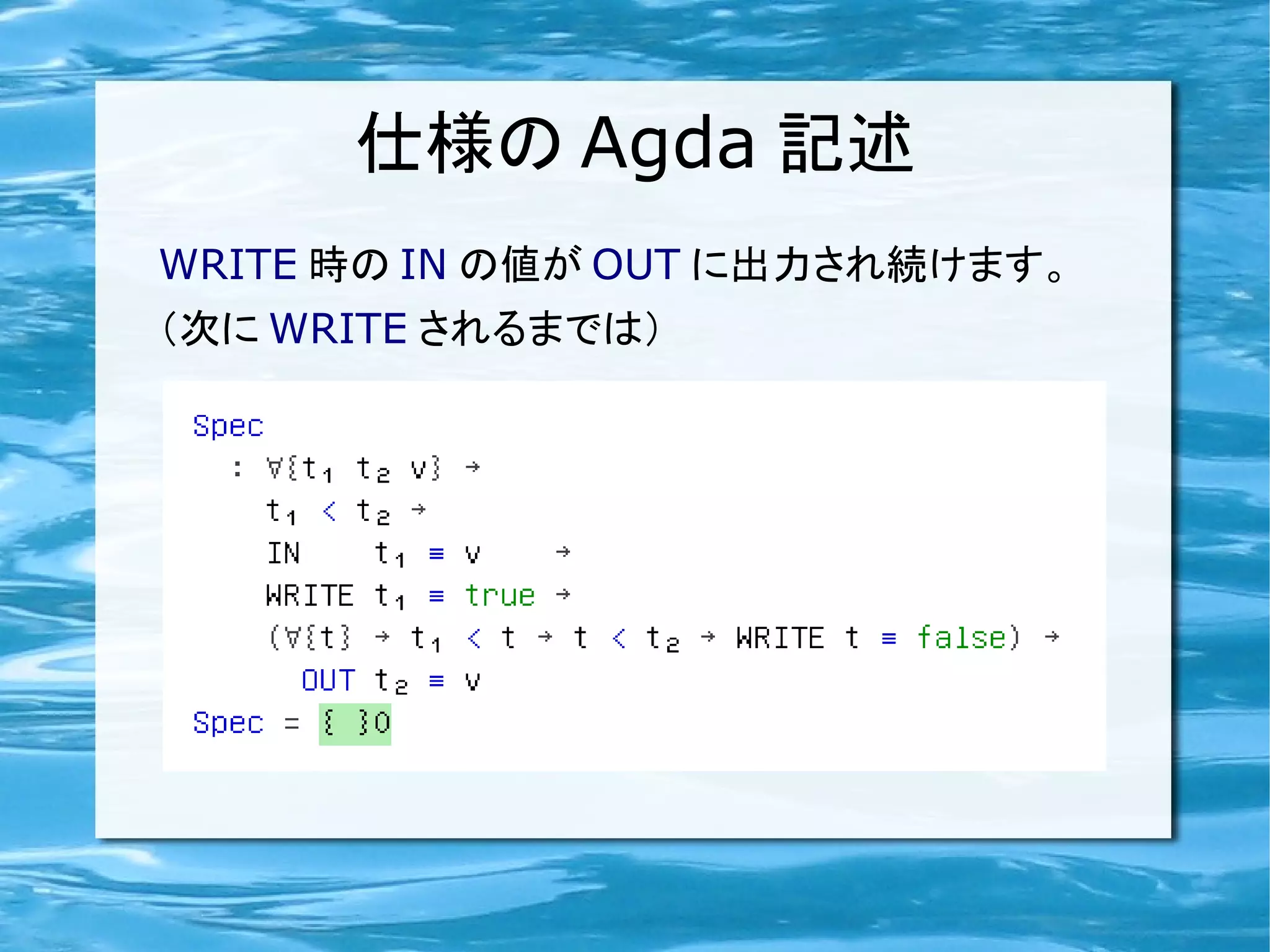

6. 仕様の Agda 記述
WRITE 時の IN の値が OUT に出力され続けます。
（次に WRITE されるまでは）

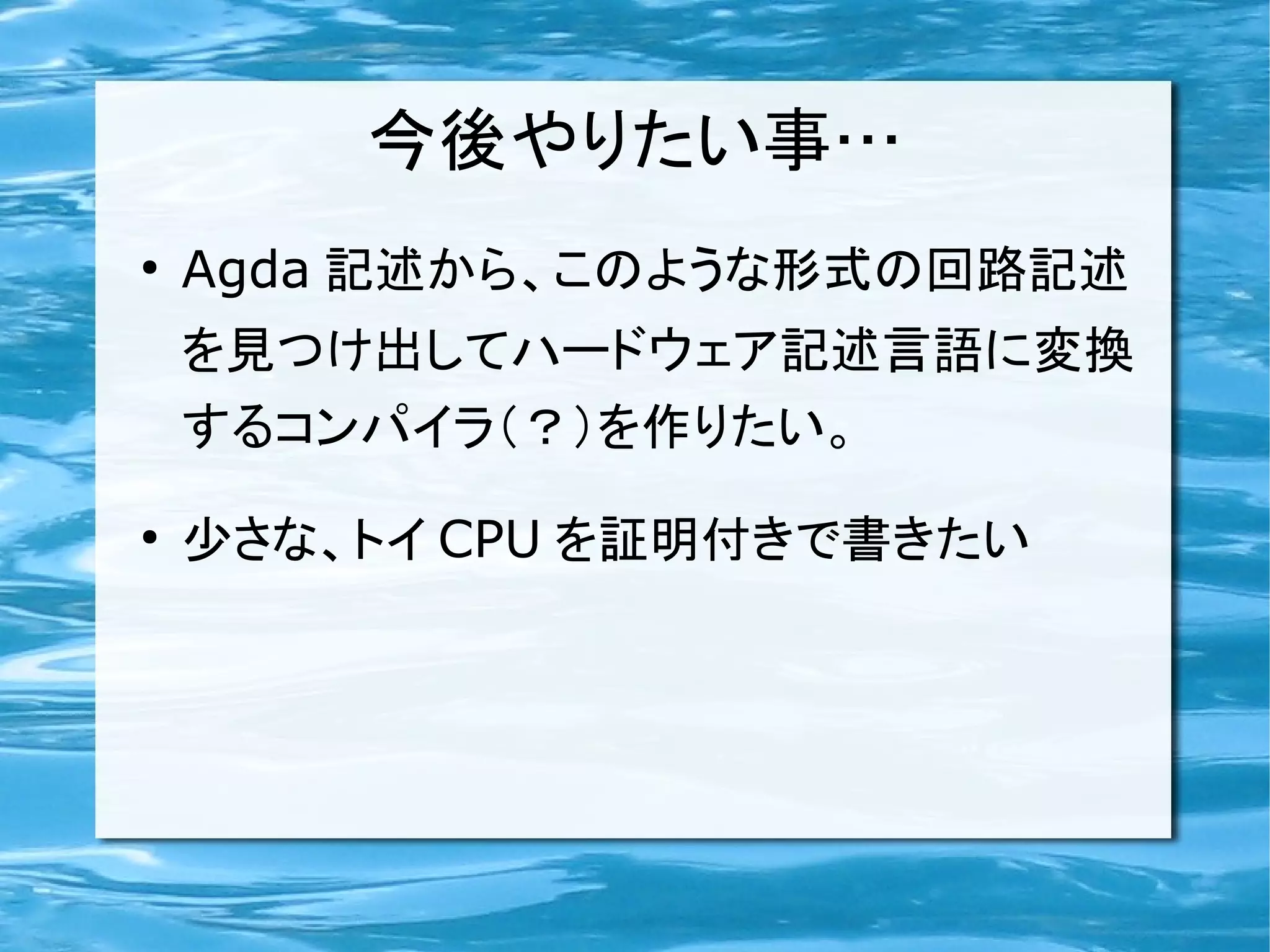

7. 今後やりたい事…
●
Agda 記述から、このような形式の回路記述
を見つけ出してハードウェア記述言語に変換
するコンパイラ（？）を作りたい。
●
少さな、トイ CPU を証明付きで書きたい

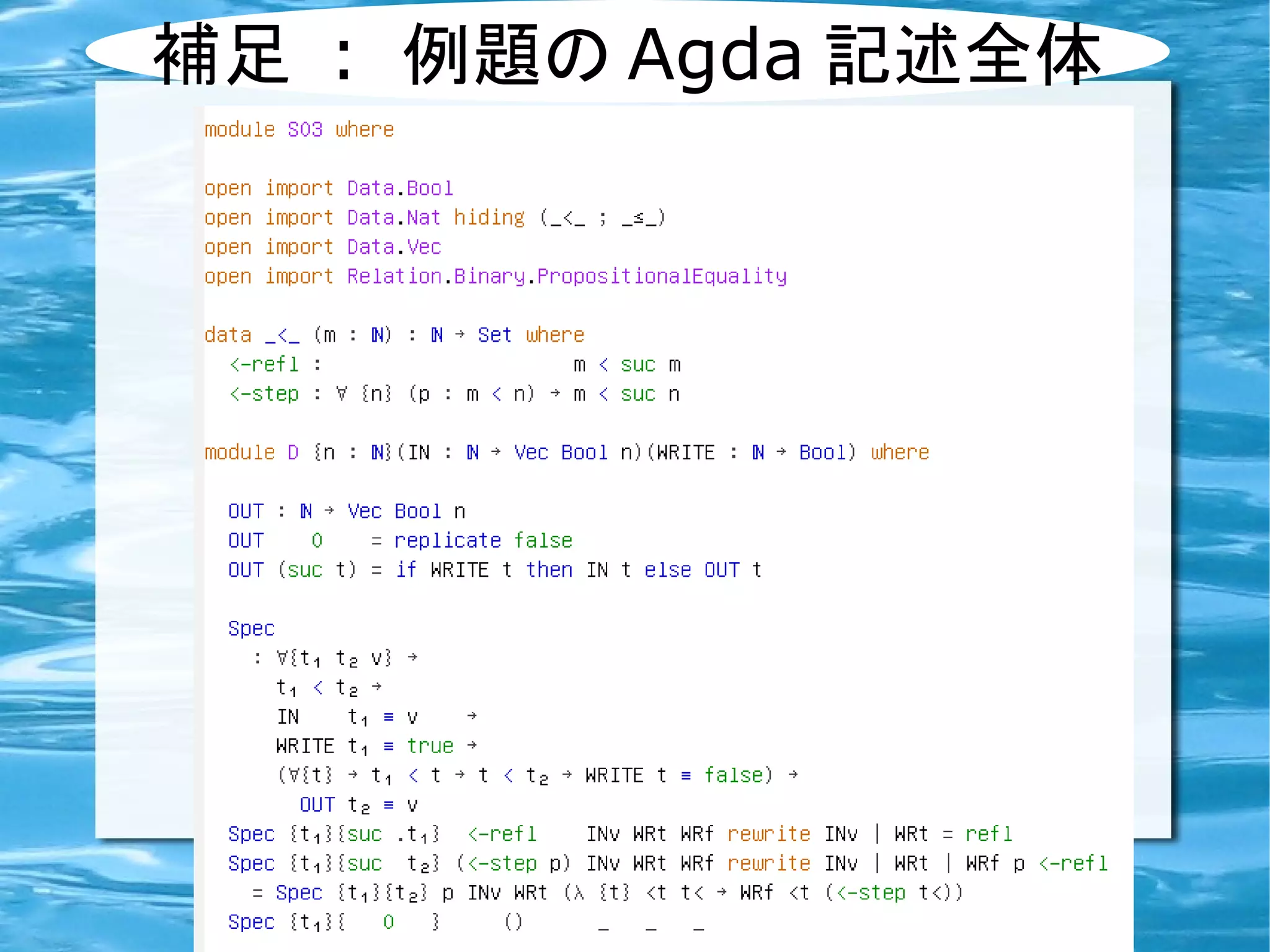

8. 補足 : 例題の Agda 記述全体
