1. Pengantar
Gambar Rencana Garis
Kuliah Pengantar Teknologi Kelautan
D3-T.Permesinan Kapal
Adi Wirawan Husodo

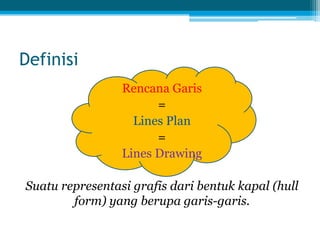

2. Definisi
Rencana Garis
=
Lines Plan
=
Lines Drawing
Suatu representasi grafis dari bentuk kapal (hull
form) yang berupa garis-garis.

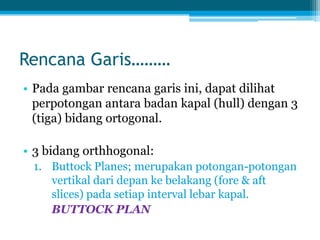

3. Rencana Garis………
• Pada gambar rencana garis ini, dapat dilihat
perpotongan antara badan kapal (hull) dengan 3
(tiga) bidang ortogonal.

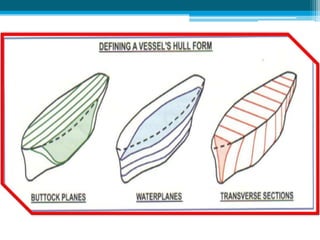

• 3 bidang orthhogonal:
1. Buttock Planes; merupakan potongan-potongan
vertikal dari depan ke belakang (fore & aft
slices) pada setiap interval lebar kapal.
BUTTOCK PLAN

4. 2. Water planes; potongan horisontal dari depan
ke belakang (fore & aft slices) pada setiap
interval sarat kapal.
HALF BREADTH PLAN
3. Transverse section; potongan vertikal melintang
yang diambil pada setiap interval panjang.
BODY PLAN

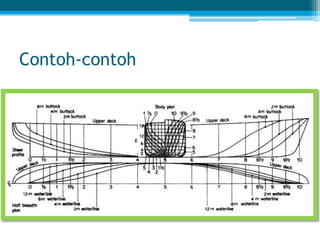

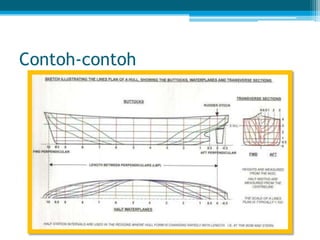

7. Contoh-contoh

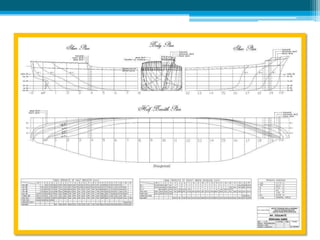

8. Contoh-contoh

9. Contoh-contoh

10. Table Offset
Sutau tabel ukuran-ukuran yang dibuat untuk
mendefinisikan bagian melintang kapal dan juga
mendefinisikan seuruh bagian kapal

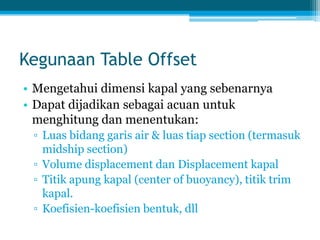

11. Kegunaan Table Offset
• Mengetahui dimensi kapal yang sebenarnya
• Dapat dijadikan sebagai acuan untuk
menghitung dan menentukan:
▫ Luas bidang garis air & luas tiap section (termasuk
midship section)
▫ Volume displacement dan Displacement kapal
▫ Titik apung kapal (center of buoyancy), titik trim
kapal.
▫ Koefisien-koefisien bentuk, dll
