Патент на полезную модель Республики Беларусь

1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 7269
(13) U
(46) 2011.06.30
(51) МПК (2009)
A 01C 5/00
(54) КОМБИНИРОВАННЫЙ ОДНОДИСКОВЫЙ СОШНИК ДЛЯ
УЗКОРЯДНОГО ПОСЕВА
(21) Номер заявки: u 20100608
(22) 2010.07.06
(71) Заявитель: Учреждение образования
"Белорусская государственная ор-
денов Октябрьской Революции и
Трудового Красного Знамени сель-
скохозяйственная академия" (BY)
(72) Авторы: Петровец Владимир Романо-
вич; Колос Степан Владимирович;
Ильин Владимир Иванович (BY)
(73) Патентообладатель: Учреждение обра-
зования "Белорусская государственная
орденов Октябрьской Революции и
Трудового Красного Знамени сельско-
хозяйственная академия" (BY)
(57)
Комбинированный однодисковый сошник, для узкорядного посева, включающий кор-
пус с осью, плоский диск с закрепленными на внутренней и внешней сторонах ребордами
и бороздкообразователями, установленный вертикально и параллельно направлению дви-
жения, отличающийся тем, что на плоском диске с противоположных сторон установле-
ны симметричные реборды, имеющие форму комбинированного усеченного конуса с
закрепленными на них бороздкообразователями, семянаправители, установленные вслед
за ними, имеют форму концентричную форме реборд, а опорная поверхность прикатыва-
ющего катка в поперечном сечении имеет форму равнобедренного треугольника.

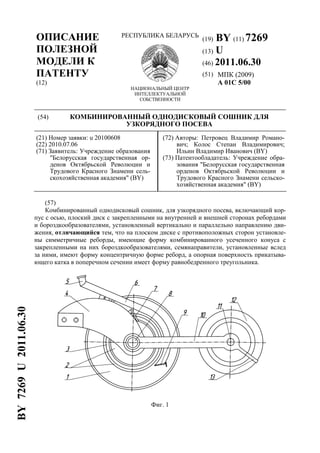

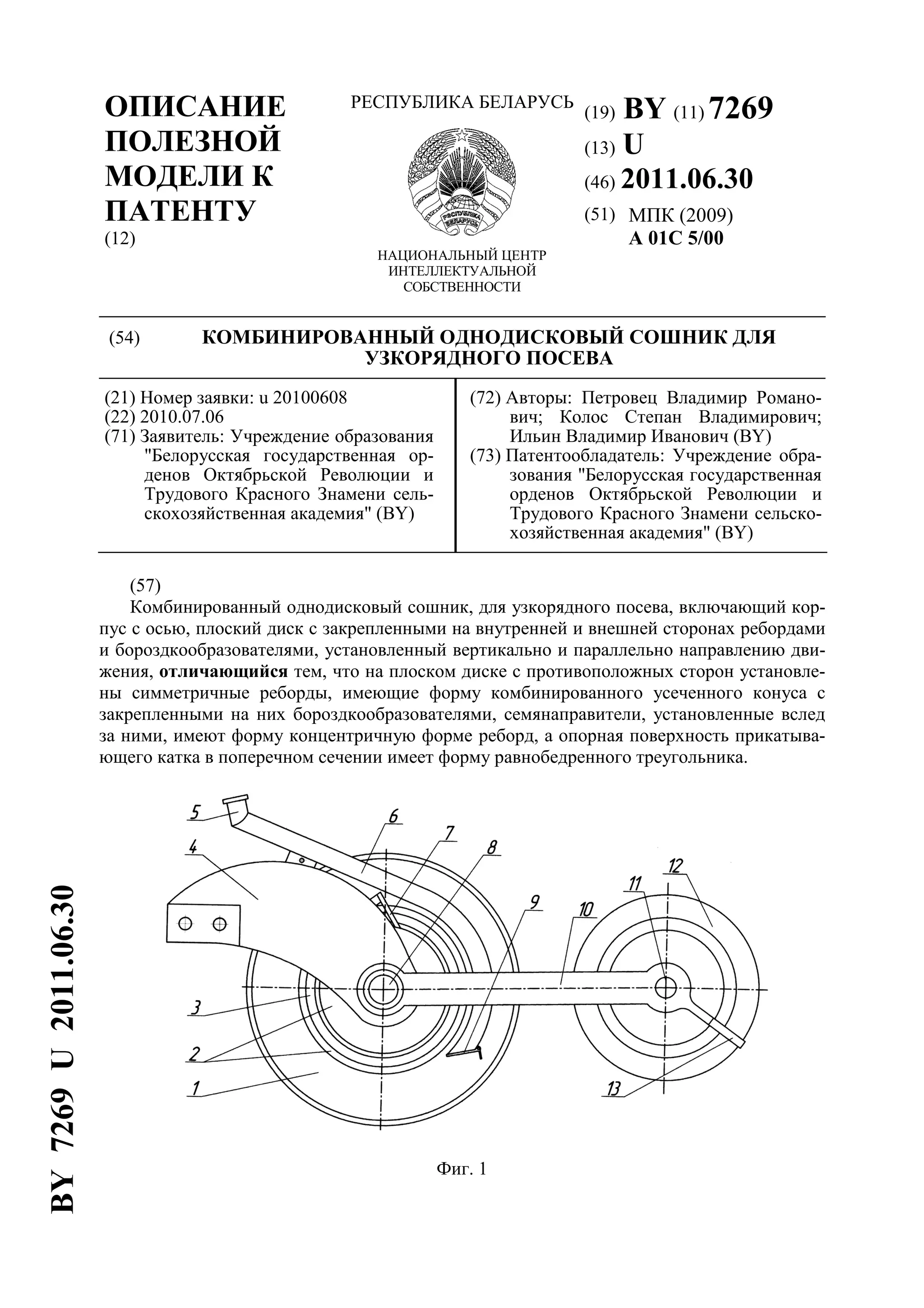

Фиг. 1
BY7269U2011.06.30

2. BY 7269 U 2011.06.30
2
(56)
1. Кленин Н.И., Сакун В.А. Сельскохозяйственные и мелиоративные машины элемен-
ты теории рабочих процессов, расчет регулировочных параметров и режимов работы. -
Москва: Колос, 1980. - С. 189, рис. 135. Сошники.
Полезная модель относится к сельскохозяйственному машиностроению, в частности к
машинам для высева мелкосеменных культур.
Известны однодисковые сошники, включающие сферический диск, установленный
под углом атаки к направлению движения, и раструб, предназначенные для одновремен-
ного лущения почвы и высева семян зерновых культур на обработанных и необработан-
ных полях с сохранением стерни. После прохода таких однодисковых сошников остается
бороздка, в которую укладываются высеваемые семена [1].
Недостатком указанных сошников является неравномерность заделки семян; при уве-
личении скорости движения происходит отброс почвы в сторону или ее сгруживание, в
зависимости от типа почвы, а также повышается тяговое сопротивление из-за установки
сошников под углом атаки; невозможность их использования при узкорядном высеве мел-
косеменных культур.
Задача заявляемой полезной модели - создание рациональных условий укладки и за-
делки семян при узкорядном высеве, устранение сгруживания и отброса почвы.
Поставленная задача достигается тем, что используется комбинированный однодиско-
вый сошник, включающий плоский диск, установленный без угла атаки и крена к направ-
лению движения, который прорезает щель, на нем установлены с противоположных
сторон симметричные реборды, имеющие форму комбинированного усеченного конуса с
закрепленными на них бороздкообразователями, создающие уплотненные ложе с выдав-
ленными в них бороздками, семянаправителям придается форма концентричная форме
реборд, а за диском устанавливается прикатывающий каток, который в поперечном сече-
нии имеет форму равнобедренного треугольника - симметрично форме реборд. Прикаты-
вающий каток создает над бороздками с уложенными в них семенами прослойку почвы
неодинаковой плотности.
На фиг. 1 изображена конструкция предлагаемой модели, вид сбоку; на фиг. 2 - вид
сверху; на фиг. 3 - вид сзади; на фиг. 4 - технологическая схема работы комбинированного
однодискового сошника.
Комбинированный однодисковый сошник, включающий корпус с осью, плоский диск
с закрепленными на внутренней и внешней сторонах ребордами и бороздкообразователя-
ми, установленный вертикально и параллельно направлению движения, отличающийся
тем, что на плоском диске с противоположных сторон установлены симметричные ребор-
ды, имеющие форму комбинированного усеченного конуса с закрепленными на них бо-
роздкообразователями, семянаправители, установленные вслед за ними, имеют форму
концентричную форме реборд, а опорная поверхность прикатывающего катка в попереч-
ном сечении имеет форму равнобедренного треугольника.
Комбинированный однодисковый сошник состоит из корпуса 4, который присоединя-
ется к поводку сеялки; оси 8, на которой крепится без угла атаки к направлению движения
плоский диск 1 с установленными на его обеих сторонах ребордами 2, имеющими форму
усеченного конуса с бороздкообразователями 3; делительной воронки 5 и семянаправите-
лей 6 с клапанами 9, имеющих форму, концентричную форме реборд; закрепленных на
корпусе чистиков 7, которые копируют формы рабочих поверхностей реборд и бороздко-
образователей; поводка 10 с закрепленным на оси 11 прикатывающим катом 12, который в
поперечном сечении имеет форму равнобедренного треугольника - симметричную форме
реборд, с установленным на поводке чистиком 13 (фиг. 1).

3. BY 7269 U 2011.06.30
3
Комбинированный однодисковый сошник работает следующим образом.
Плоский диск 1, свободно вращающийся на оси 8, установлен без угла атаки к направ-
лению движения. При движении в почве он разрезает заточенной кромкой пожнивные и
растительные остатки, образует узкую щель 15, а установленные на нем с внутренней и
наружной стороны реборды 2 создают по обе стороны от щели 15 уплотненные под углом
к горизонту ложе 14. В уплотненных ложах, установленные на ребордах бороздкообразо-
ватели 3 с закругленными кромками выдавливают бороздки 17 с расстоянием b = 62,5 мм
между ними. Делительная воронка 5 разделяет поток семян на две части и направляет их в
семянаправители 6, из которых под силой тяжести в образованные бороздкообразователя-
ми бороздки укладываются семена 16 мелкосеменных культур. Установленный за сошни-
ком при помощи поводка 10 прикатывающий каток 13 за счет приданной ему формы
образует над бороздками с уложенными в них семенами прослойку почвы 18 неодинако-
вой плотности, а за счет установленного на поводке чистика 13, копирующего форму кат-
ка, почва не налипает на его поверхность. Образованная плоским диском тонкая щель 15
заполняется почвой рыхлой структуры, создавая тем самым небольшой запас воздуха,
способствующий лучшей всхожести семян. Благодаря уплотненным ложе и верхней про-
слойки почвы неодинаковой плотности к уложенным в бороздки семенам подтягивается
влага, что повышает их всхожесть (фиг. 4).
Применение данной конструкции позволяет добиться равномерности заделки семян в
почву за счет получения бороздок одинаковой формы и глубины и нарезанных щелей;
устранить сгруживание и отброс почвы; повысить всхожесть семян за счет использования
реборд, которые создают уплотненные ложе, и прикатывающего катка, который создает
прослойку почвы неодинаковой плотности, привлекая тем самым влагу; снизить тяговое
сопротивление агрегата и добиться прямолинейности бороздок за счет применения плос-
кого диска в качестве сошника и установки его без угла атаки; сделать рациональным ис-
пользование конструкции при узкорядном высеве мелкосеменных культур за счет
использования бороздкообразователей.
Фиг. 2

4. BY 7269 U 2011.06.30
4
Фиг. 3
Фиг. 4
