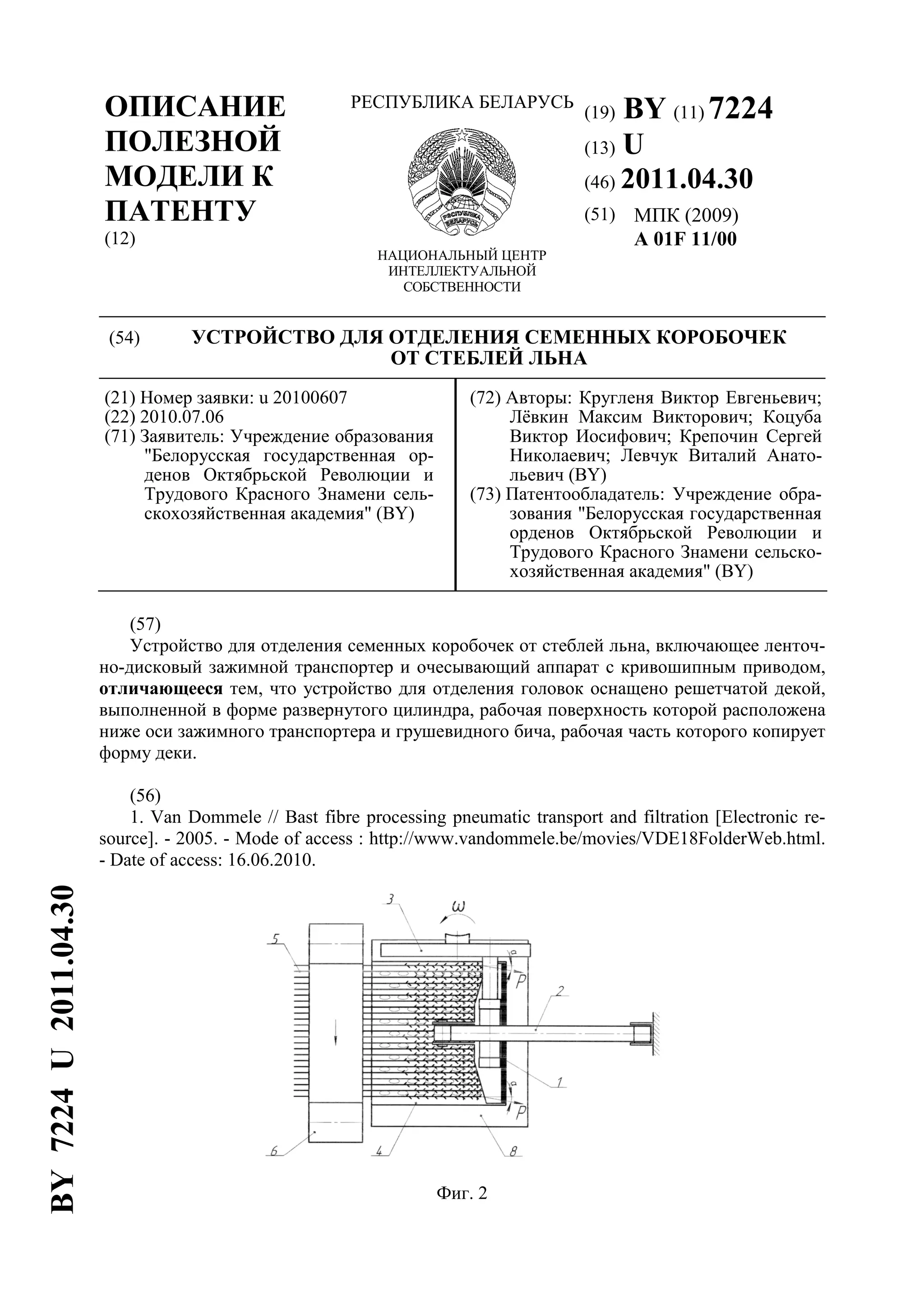

1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 7224
(13) U
(46) 2011.04.30
(51) МПК (2009)
A 01F 11/00
(54) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ СЕМЕННЫХ КОРОБОЧЕК
ОТ СТЕБЛЕЙ ЛЬНА
(21) Номер заявки: u 20100607
(22) 2010.07.06
(71) Заявитель: Учреждение образования
"Белорусская государственная ор-
денов Октябрьской Революции и
Трудового Красного Знамени сель-
скохозяйственная академия" (BY)
(72) Авторы: Кругленя Виктор Евгеньевич;
Лёвкин Максим Викторович; Коцуба
Виктор Иосифович; Крепочин Сергей
Николаевич; Левчук Виталий Анато-
льевич (BY)
(73) Патентообладатель: Учреждение обра-
зования "Белорусская государственная
орденов Октябрьской Революции и
Трудового Красного Знамени сельско-
хозяйственная академия" (BY)
(57)
Устройство для отделения семенных коробочек от стеблей льна, включающее ленточ-
но-дисковый зажимной транспортер и очесывающий аппарат с кривошипным приводом,
отличающееся тем, что устройство для отделения головок оснащено решетчатой декой,
выполненной в форме развернутого цилиндра, рабочая поверхность которой расположена
ниже оси зажимного транспортера и грушевидного бича, рабочая часть которого копирует
форму деки.
(56)
1. Van Dommele // Bast fibre processing pneumatic transport and filtration [Electronic re-
source]. - 2005. - Mode of access : http://www.vandommele.be/movies/VDE18FolderWeb.html.
- Date of access: 16.06.2010.
Фиг. 2
BY7224U2011.04.30

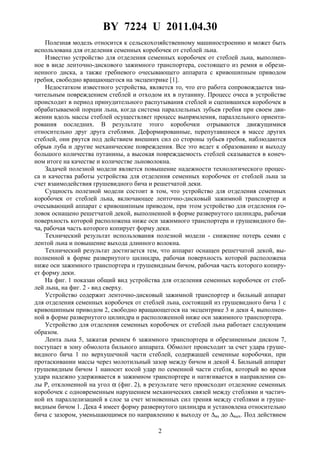

2. BY 7224 U 2011.04.30
2
Полезная модель относится к сельскохозяйственному машиностроению и может быть
использована для отделения семенных коробочек от стеблей льна.
Известно устройство для отделения семенных коробочек от стеблей льна, выполнен-
ное в виде ленточно-дискового зажимного транспортера, состоящего из ремня и обрези-
ненного диска, а также гребневого очесывающего аппарата с кривошипным приводом
гребня, свободно вращающегося на эксцентрике [1].
Недостатком известного устройства, является то, что его работа сопровождается зна-
чительным повреждением стеблей и отходом их в путанину. Процесс очеса в устройстве
происходит в период принудительного распутывания стеблей и сцепившихся коробочек в
обрабатываемой порции льна, когда система параллельных зубьев гребня при своем дви-
жении вдоль массы стеблей осуществляет процесс выпрямления, параллельного ориенти-
рования последних. В результате этого коробочки отрываются движущимися
относительно друг друга стеблями. Деформированные, перепутавшиеся в массе других
стеблей, они рвутся под действием внешних сил со стороны зубьев гребня, наблюдаются
обрыв луба и другие механические повреждения. Все это ведет к образованию и выходу
большого количества путанины, а высокая повреждаемость стеблей сказывается в конеч-
ном итоге на качестве и количестве льноволокна.
Задачей полезной модели является повышение надежности технологического процес-
са и качества работы устройства для отделения семенных коробочек от стеблей льна за
счет взаимодействия грушевидного бича и решетчатой деки.
Сущность полезной модели состоит в том, что устройство для отделения семенных
коробочек от стеблей льна, включающее ленточно-дисковый зажимной транспортер и
очесывающий аппарат с кривошипным приводом, при этом устройство для отделения го-
ловок оснащено решетчатой декой, выполненной в форме развернутого цилиндра, рабочая
поверхность которой расположена ниже оси зажимного транспортера и грушевидного би-
ча, рабочая часть которого копирует форму деки.
Технический результат использования полезной модели - снижение потерь семян с
лентой льна и повышение выхода длинного волокна.
Технический результат достигается тем, что аппарат оснащен решетчатой декой, вы-
полненной в форме развернутого цилиндра, рабочая поверхность которой расположена
ниже оси зажимного транспортера и грушевидным бичом, рабочая часть которого копиру-
ет форму деки.
На фиг. 1 показан общий вид устройства для отделения семенных коробочек от стеб-
лей льна, на фиг. 2 - вид сверху.
Устройство содержит ленточно-дисковый зажимной транспортер и бильный аппарат
для отделения семенных коробочек от стеблей льна, состоящий из грушевидного бича 1 с
кривошипным приводом 2, свободно вращающегося на эксцентрике 3 и деки 4, выполнен-
ной в форме развернутого цилиндра и расположенной ниже оси зажимного транспортера.
Устройство для отделения семенных коробочек от стеблей льна работает следующим
образом.
Лента льна 5, зажатая ремнем 6 зажимного транспортера и обрезиненным диском 7,
поступает в зону обмолота бильного аппарата. Обмолот происходит за счет удара груше-
видного бича 1 по верхушечной части стеблей, содержащей семенные коробочки, при
протаскивании массы через молотильный зазор между бичом и декой 4. Бильный аппарат
грушевидным бичом 1 наносит косой удар по семенной части стебля, который во время
удара надежно удерживается в зажимном транспортере и натягивается в направлении си-
лы P, отклоненной на угол α (фиг. 2), в результате чего происходит отделение семенных
коробочек с одновременным нарушением механических связей между стеблями и частич-
ной их параллелизацией в слое за счет мгновенных сил трения между стеблями и груше-
видным бичом 1. Дека 4 имеет форму развернутого цилиндра и установлена относительно
бича с зазором, уменьшающимся по направлению к выходу от ∆вx до ∆вых. Под действием

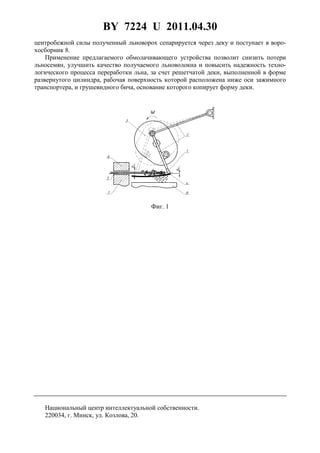

3. BY 7224 U 2011.04.30
3
центробежной силы полученный льноворох сепарируется через деку и поступает в воро-
хосборник 8.
Применение предлагаемого обмолачивающего устройства позволит снизить потери
льносемян, улучшить качество получаемого льноволокна и повысить надежность техно-
логического процесса переработки льна, за счет решетчатой деки, выполненной в форме
развернутого цилиндра, рабочая поверхность которой расположена ниже оси зажимного
транспортера, и грушевидного бича, основание которого копирует форму деки.
Фиг. 1
