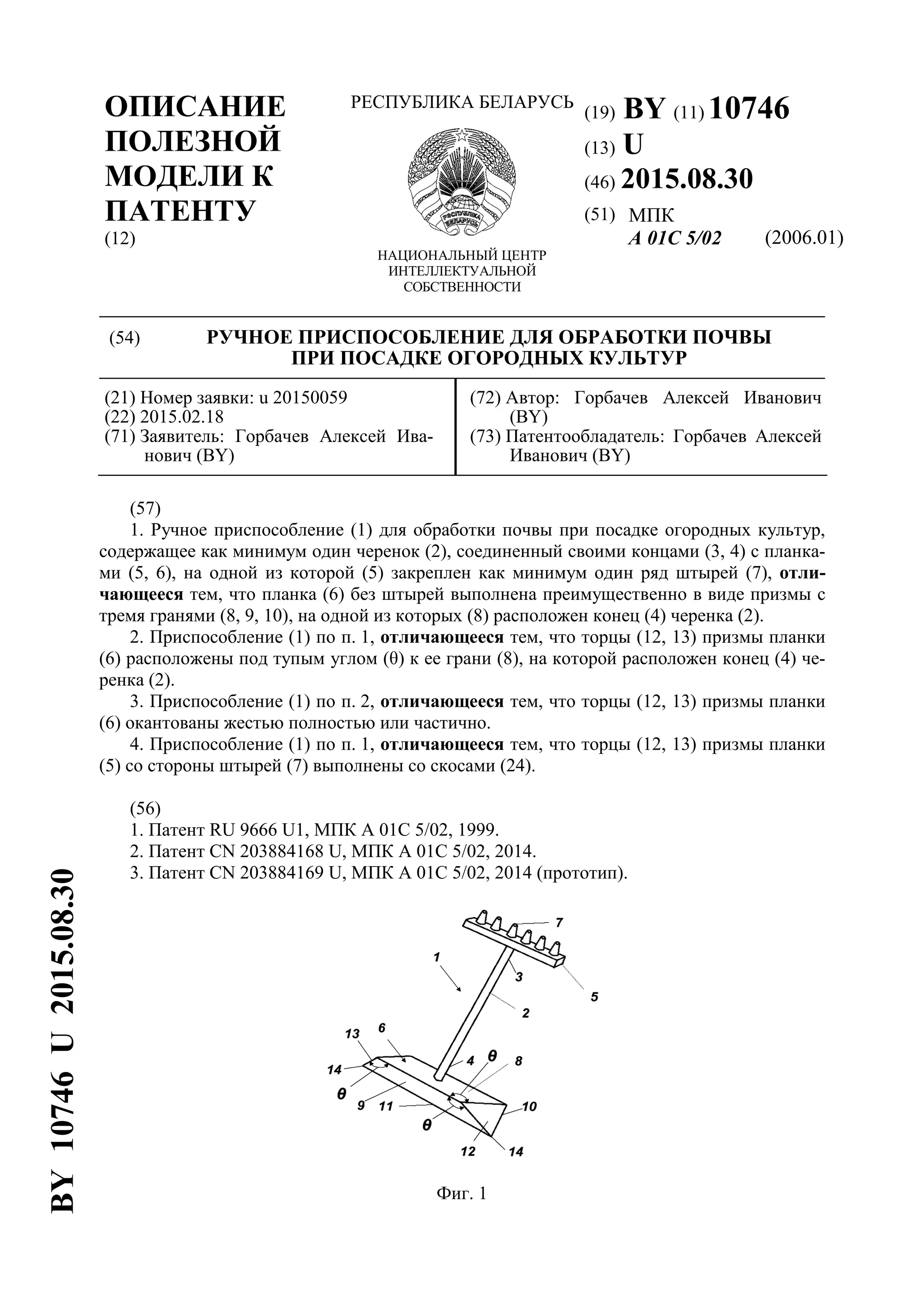

Патент на полезную модель Республики Беларусь

1. (19) BY (11) 10746
(13) U
(46) 2015.08.30
(51) МПК
A 01C 5/02 (2006.01)
ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(54) РУЧНОЕ ПРИСПОСОБЛЕНИЕ ДЛЯ ОБРАБОТКИ ПОЧВЫ
ПРИ ПОСАДКЕ ОГОРОДНЫХ КУЛЬТУР
(21) Номер заявки: u 20150059
(22) 2015.02.18
(71) Заявитель: Горбачев Алексей Ива-
нович (BY)
(72) Автор: Горбачев Алексей Иванович
(BY)
(73) Патентообладатель: Горбачев Алексей
Иванович (BY)
(57)
1. Ручное приспособление (1) для обработки почвы при посадке огородных культур,
содержащее как минимум один черенок (2), соединенный своими концами (3, 4) с планка-
ми (5, 6), на одной из которой (5) закреплен как минимум один ряд штырей (7), отли-
чающееся тем, что планка (6) без штырей выполнена преимущественно в виде призмы с
тремя гранями (8, 9, 10), на одной из которых (8) расположен конец (4) черенка (2).
2. Приспособление (1) по п. 1, отличающееся тем, что торцы (12, 13) призмы планки
(6) расположены под тупым углом (θ) к ее грани (8), на которой расположен конец (4) че-
ренка (2).
3. Приспособление (1) по п. 2, отличающееся тем, что торцы (12, 13) призмы планки
(6) окантованы жестью полностью или частично.
4. Приспособление (1) по п. 1, отличающееся тем, что торцы (12, 13) призмы планки
(5) со стороны штырей (7) выполнены со скосами (24).
(56)
1. Патент RU 9666 U1, МПК A 01C 5/02, 1999.
2. Патент CN 203884168 U, МПК A 01C 5/02, 2014.
3. Патент CN 203884169 U, МПК A 01C 5/02, 2014 (прототип).
Фиг. 1
BY10746U2015.08.30

2. BY 10746 U 2015.08.30
2
Полезная модель относится к сельскому хозяйству и обеспечивает повышение произ-
водительности при посадке растений в лунки.
Известны ручные приспособления для обработки почвы при посадке огородных куль-
тур [1, 2].
Они содержат черенок, соединенный сверху планкой с рукоятками, а снизу - со шты-
рем, на котором установлен ограничитель глубины, выполненный в виде диска. С помо-
щью штыря образуют лунки и после посадки в них семян осуществляют засыпку лунок.
Недостатками таких устройств являются небольшая производительность и ограничен-
ность применения, в основном для посадки клубнеплодов. Если же пробивать ими отвер-
стия только конической частью штыря для лучшего скатывания влаги в образующиеся
лунки, то тогда можно садить и мелкие семена (морковь, репа, кукуруза, горох и др.). Од-
нако в этом случае они будут посажены недостаточно глубоко, что отрицательно влияет
на их защищенность от холода.
Более производительным и универсальным является ручное приспособление для об-
работки почвы при посадке огородных культур [3]. Оно содержит два черенка, сверху со-
единенных между собой планкой-перекладиной, а снизу - с рейкой, на которой закреплен
как минимум один ряд штырей.
Однако недостатками приспособления-прототипа [3] являются громоздкость его кон-
струкции и невозможность осуществлять им же трамбовку образованных и засыпанных с
растениями или семенами рядов лунок. Кроме того, такое приспособление не обеспечива-
ет трамбовку безлуночных мест высадки семян.
Поэтому задачей полезной модели является достижение технического результата по
расширению функциональных возможностей ручного приспособления для обработки
почвы при посадке огородных культур с обеспечением лучшей всхожести урожая путем
предварительного вспахивания с помощью такого устройства борозд, на которых будут
посажены и засыпаны семена или непосредственно, или через образованные с помощью
него лунки, а также путем обеспечения им разнообразной трамбовки грунта после этого.
Поставленная задача решается тем, что приспособление 1 (фиг. 1-6, 9, 10) для обра-
ботки почвы при посадке огородных культур, содержащее как минимум один черенок 2,
соединенный своими концами 3, 4 с планками 5, 6, на одной из которой 5 закреплен как
минимум один ряд штырей 7, имеет отличительные признаки: планка 6 без штырей вы-
полнена преимущественно в виде призмы с тремя гранями 8, 9, 10, на одной из которых
расположен конец 4 черенка 2.
Такое выполнение одной из планок приспособления позволит создать в нем дополни-
тельную рабочую часть, с помощью наклона которой и острием ее сходящихся граней
можно будет нарезать борозды с наклонными боковыми поверхностями, с помощью са-
мих граней которой можно будет после посадки семян, в том числе и в лунки 20 (фиг. 6,
8), образованные другой планкой 5 со штырями 7 (фиг. 1, 2, 4, 6, 7), осуществлять трам-
бовку вдоль нарезанных борозд 17 (фиг. 5, 6, 9-11), а также трамбовку поперек простран-
ства между их рядами междурядьями 21 (фиг. 10) и краями 22 обрабатываемого участка
23 (фиг. 11).
Это направлено на достижение лучшей всхожести урожая, так как благодаря такой
трамбовке почва будет меньше высыхать, капли влаги будут скатываться по утрамбован-
ным наклонным стенкам 18 (фиг. 9, 11) в места посадки семян 27 (фиг. 8) - к лункам 20
(фиг. 6, 8) на дне борозд 17 (фиг. 5, 6, 9-11), а оттуда по наклонным стенкам 25 (фиг. 8) и
конической поверхности 26 лунок 20 - к семенам 27.
В результате значительно сократится количество поливов грядок и наличие в них сор-
няков. Кроме того, влажные песчинки земли утрамбованных частей рядов борозд 17
(фиг. 5, 6, 9-11), междурядий 21 (фиг. 9 -11) и краев 22 (фиг. 11) участка 23 плотнее будут
примыкать к посаженным семенам 27 (фиг. 8), обеспечивая их более качественное пита-

3. BY 10746 U 2015.08.30
3
ние влагой и лучшую защиту от холода, что предопределит более быструю всхожесть
урожая в сравнении с традиционными способами посадки.
Дополнительные отличительные признаки полезной модели, усиливающие эффект от
технического результата:
для удобства нарезания борозд 17 (фиг. 5) торцы 12, 13 (фиг. 1, 3) призмы планки 6
могут быть расположены под тупым углом θ к ее грани, на которой расположен конец 4
черенка 2, и могут быть окантованы жестью полностью или частично для увеличения сво-
ей износостойкости;
торцы планки 5 (фиг. 7) со стороны штырей 7 могут быть выполнены со скосами 24.
Сущность полезной модели поясняется фигурами, где на фиг. 1 показан общий вид
ручного приспособления для обработки почвы при посадке огородных культур; на фиг. 2 -
пример выполнения такого приспособления из дерева; на фиг. 3, 4 - его увеличенные кон-
цевые части; на фиг. 5, 6, 9, 10 - фрагменты процесса обработки почвы приспособлением;
на фиг. 7 - вид А по фиг. 6, на фиг. 8 - разрез В-В образованной лунки по фиг. 6; на фиг. 11
- изображение сформированных и утрамбованных грядок.
Приспособление 1 (фиг. 1) для обработки почвы при посадке огородных культур со-
держит как минимум один черенок 2, соединенный своими концами 3 и 4 с планками 5 и
6, на одной из которой закреплен как минимум один ряд штырей 7, другая выполнена
преимущественно в виде призмы с тремя гранями 8, 9 и 10. На грани 8 расположен конец
4 черенка. Сходящиеся грани 9 и 10 образуют кромку 11.
Торцы 12 и 13 призмы планки 6 расположены под тупым углом θ к ее грани 8, образуя
два противоположных носика 14.
Черенок 2, планки 5, 6, штыри 7 могут быть выполнены из ударопрочного пластика
или из дерева (фиг. 2, 3), причем штыри 7 - из более прочной породы. Для увеличения
своей износостойкости торцы 12 и 13 призмы планки 6 могут быть окантованы жестью
полностью или частично (не показано).
Носик 14 на деревянной планке 6 (фиг. 3) может быть скруглен. Концы 3, 4 черенка 2
могут быть запрессованы в центральные отверстия (не показаны) планок 5, 6 или же скре-
плены (фиг. 2, 3) с помощью шурупов (не обозначены) через уголки 15 с планками 5, 6.
Штыри 7 могут быть также запрессованы в соответствующие отверстия (не показаны)
планки 5 или скреплены с нею иным методом.
Черенок 2 приспособления 1 располагается в руках (фиг. 4).
Приспособление 1 применяется для обработки разрыхленных почвенных участков 16
(фиг. 5, 6, 9-11), где образует борозды 17 с наклонными стенками 18 и дном 19, лунками
20 (фиг. 6, 8) и формирует междурядья 21 (фиг. 9-11) и края 22 (фиг. 11) на обработанном
участке 23.
Желательно торцы планки 5 (фиг. 7) со стороны штырей 7 выполнить со скосами 24
для того, чтобы лунки 20 (фиг. 8) имели наклонные стенки 25 от них, преходящие в кони-
ческую свою поверхность 26, сформированную штырями 7 (фиг. 1, 2, 4, 6, 7). Это сделано
для обеспечения скатывания капель влаги к находящемуся там семени растения 27.
Процесс формирования участка 23 (фиг. 11) с помощью приспособления 1 (фиг. 1-7, 9,
10) для обработки почвы при посадке огородных культур заключается в нижеследующем.
Есть несколько способов посадки, которые зависят от размера семян. Вот, например,
стоит задача посадить грядку свеклы, кукурузы, фасоли, гороха и всех прочих семян, ко-
торые можно пальцами положить в лунку. Традиционно такую грядку предварительно не-
обходимо вспахать, прокультивировать или проплоскорезить. Главное, чтобы был
предварительно подготовлен разрыхленный почвенный участок 16 (фиг. 5, 6, 9-11).
Для осуществления обработки участка 16 берется в руки черенок 2 приспособления 1
(фиг. 4) так, чтобы его планка 6 была внизу. Далее черенок 2 наклоняется и носиком 14
планки 6 нарезают борозду 17 (фиг. 5), делая ее с наклонными стенками 18 и дном 19. За-

4. BY 10746 U 2015.08.30
4
тем приспособление 1 переворачивается, и легкими ударами его планки 5 (фиг. 6) со шты-
рями 7 пробиваются лунки 20 для семян 27 (фиг. 8) в дне борозды 17.
После этого вручную (не показано) закладываются в лунки 20 семена 27 (фиг. 8). Что-
бы не нагибаться, можно использовать для этого полую трубку (не показано), например,
от лыжной палки, или тонкой гимнастической палки, или колена удилища.
Далее той же частью приспособления 1, т.е. штырями 7 планки 5 слегка трамбуются
(не показано) места вокруг лунок 20 (фиг. 6, 8), засыпаются они и посаженные там семена
27 (фиг. 8) грунтом.
Затем приспособление 1 (фиг. 4) переворачивается, и планкой 6 (фиг. 9) трамбуется
образованная ранее борозда 17 усилием не более 10 кг. Сильнее не стоит, т.к. будет хуже
проникновение влаги через поверхностные слои почвы.
При посадке мелких семян 27 (фиг. 8) для моркови, репы, редиса и др. после операции
по нарезанию борозд 17 (фиг. 5) лунки 20 (фиг. 6, 8) не образуют, а лишь слегка, усилием
нажатия не более 3 кг, периодически с продвижением вперед, обрабатывают (не показано)
борозды 17 планкой 6. Эта операция необходима для того, чтобы при засыпании мелких
семян они скатывались в основание борозды. После этого присыпают семена на дне 19
борозды 17 или семена 27 (фиг. 8) в лунках 20 землей и окончательно трамбуют борозду
17 усилием не более 10 кг.
Междурядья 21 (фиг. 9-11) и края 22 (фиг. 11) участка 23 для препятствия быстрому
испарению влаги желательно также слегка протрамбовать. Эта операция выполняется од-
ной из сходящихся граней 9 и 10 (фиг. 1) призмы планки 6 приспособления 1.
Применение по полезной модели приспособления 1 (фиг. 1-7, 9, 10) для обработки
почвы при посадке огородных культур подходит для высадки практически всех огород-
ных культур, особенно моркови, и позволит получить следующие преимущества перед
традиционной обработкой:
с использованием данного приспособления 1 посадка семян будет быстрее;
благодаря трамбовке влажные песчинки земли будут ближе примыкать к семенам, за
счет этого быстрей будет происходить их всхожесть;
почва меньше станет высыхать;
в засушливые годы будет обеспечена хорошая всхожесть и рост огородных культур;
потребуется меньшее количество поливов за счет того, что влага после дождя будет
скатываться на дно 19 (фиг. 11) борозд 17 по их утрамбованным наклонным стенкам 18;
при обильных осадках формы борозд 17 будут меньше деформироваться;
будет обеспечена хорошая визуализация мест прорастания огородных культур.
Такое выполнение борозд 17, междурядий 21 и краев 22 участка 23 необходимо осо-
бенно в начальный период развития посаженных растений.
По мере их прорастания борозды 17 будут постепенно сравниваться по уровню с меж-
дурядьями 21 и краями 22 участка 23, обеспечивая в период, когда уже растения доста-
точно созреют, лучшую их собираемость.
Фиг. 2

5. BY 10746 U 2015.08.30
5
Фиг. 3
Фиг. 4
Фиг. 5
Фиг. 6

6. BY 10746 U 2015.08.30
6
Вид А по фиг. 6
Фиг. 7
Вид В-В по фиг. 6
Фиг. 8
Фиг. 9

7. BY 10746 U 2015.08.30
7
Фиг. 10
Фиг. 11
