Изобретение относится к сельскохозяйственному машиностроению и касается дискового высаживающего аппарата, который позволяет одновременно высаживать рассаду и подавать воду в зону посадки. Конструкция включает два диска и раскрывающиеся стаканы, при этом один из дисков выполнен в виде полого барабана с отверстиями для подачи воды. Это решение улучшает эффективность полива при высадке рассады и расширяет технические возможности аппарата.

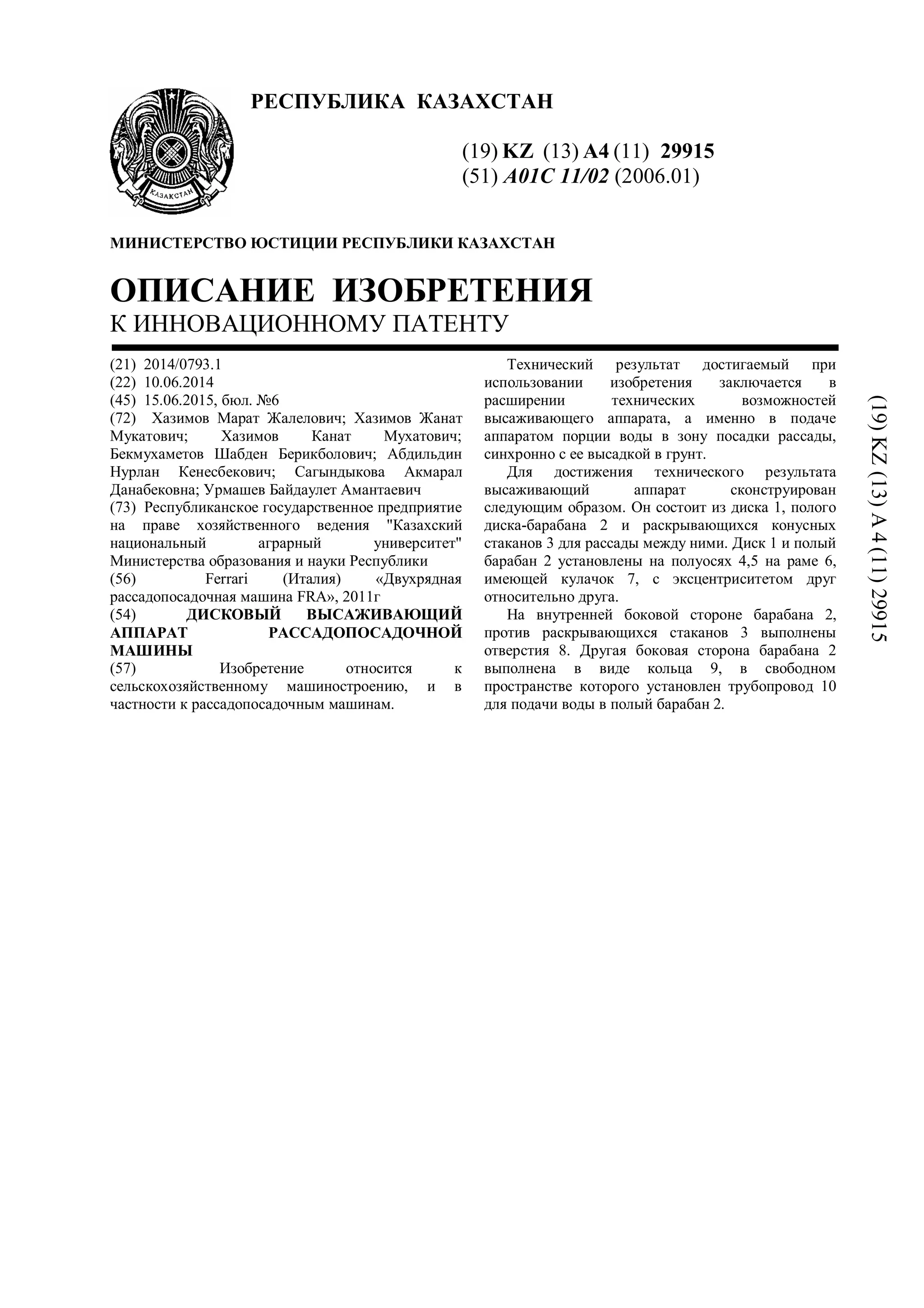

1. РЕСПУБЛИКА КАЗАХСТАН
(19) KZ (13) A4 (11) 29915
(51) A01C 11/02 (2006.01)
МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ИННОВАЦИОННОМУ ПАТЕНТУ
(21) 2014/0793.1
(22) 10.06.2014
(45) 15.06.2015, бюл. №6
(72) Хазимов Марат Жалелович; Хазимов Жанат
Мукатович; Хазимов Канат Мухатович;
Бекмухаметов Шабден Берикболович; Абдильдин
Нурлан Кенесбекович; Сагындыкова Акмарал
Данабековна; Урмашев Байдаулет Амантаевич
(73) Республиканское государственное предприятие
на праве хозяйственного ведения "Казахский
национальный аграрный университет"
Министерства образования и науки Республики
(56) Ferrari (Италия) «Двухрядная
рассадопосадочная машина FRA», 2011г
(54) ДИСКОВЫЙ ВЫСАЖИВАЮЩИЙ
АППАРАТ РАССАДОПОСАДОЧНОЙ
МАШИНЫ
(57) Изобретение относится к
сельскохозяйственному машиностроению, и в
частности к рассадопосадочным машинам.
Технический результат достигаемый при
использовании изобретения заключается в
расширении технических возможностей
высаживающего аппарата, а именно в подаче
аппаратом порции воды в зону посадки рассады,
синхронно с ее высадкой в грунт.
Для достижения технического результата
высаживающий аппарат сконструирован
следующим образом. Он состоит из диска 1, полого
диска-барабана 2 и раскрывающихся конусных
стаканов 3 для рассады между ними. Диск 1 и полый
барабан 2 установлены на полуосях 4,5 на раме 6,
имеющей кулачок 7, с эксцентриситетом друг
относительно друга.
На внутренней боковой стороне барабана 2,
против раскрывающихся стаканов 3 выполнены
отверстия 8. Другая боковая сторона барабана 2
выполнена в виде кольца 9, в свободном
пространстве которого установлен трубопровод 10
для подачи воды в полый барабан 2.
(19)KZ(13)A4(11)29915

2. 29915
2
Изобретение относится к сельскохозяйственному
машиностроению, и в частности к
рассадопосадочным машинам.
Известен агрегат для посадки рассады овощных
культур содержащий водоналивное колесо-
лункообразователь. Колесо выполнено в виде
полого цилиндра с шипами лункообразователя по
цилиндрической поверхности и отверстиями на ней
между шипами. Колесо установлено на оси
закрепленной на раме агрегата и сообщено через
трубопровод с общей емкостью для воды.
(см. Патент РК №24414, МПК А01С 11/00, опублик.
15.08.2011 г. Бюл. №8)
При перемещении агрегата по полю, колесо
перекатывается и образует в почве лунки под
рассаду, в которые одновременно через отверстия на
него цилиндрической поверхности подается вода.
Посадка рассады в лунку осуществляется вручную.
Недостатком данного колеса-лункообразователя
является то, что в нем отсутствует функция
перемещения рассады и ее высадка в грунт. Вторым
его недостатком является ненадежность подачи
воды в лунки из-за забивания отверстий на
цилиндрической поверхности колеса, почвой.
Известен дисковый высаживающий аппарат
рассадопосадочной машины, состоящий из
установленных на раме машины на полуосях с
эксцентриситетом друг относительно друга, двух
дисков и раскрывающихся конусных стаканов для
рассады между ними, соединенных с дисками с
возможностью вертикального перемещения и
кинематически связанных с кулачком на раме,
обеспечивающим раскрытие стаканов в момент
высадки рассады. (см. приложения рекламный
проспект фирмы Ferrari (Италия) «Двухрядная
рассадопосадочная машина FRA»).
Недостатками дискового высаживающего
аппарата, принято за прототип, является его
ограниченные технические возможности, а именно
невозможность осуществлять подачу порции воды в
зону высадки рассады в момент ее посадки.
Задачей изобретения является создание
дискового высаживающего аппарата позволяющего
осуществлять подачу порцию воды к рассаде в
момент ее посадки в грунт.
Технический результат достигнутый при
использовании предлагаемого высаживающего
рассаду аппарата состоит в расширении его
технических возможностей, а именно в подаче
аппаратом воды в зону посадки рассады синхронно
с ее высадкой в грунт.
Указанный технический результат достигается
внесением конструктивных изменений в известную
конструкцию дискового высаживающего аппарата.
Известная часть аппарата состоит двух дисков и
раскрывающихся конусных стаканов для рассады
между ними. Диски установлены на раме на
полуосях эксцентрично друг относительно друга.
Рама снабжена кулачком взаимодействующим со
стаканами в момент высадки рассады в почву.
Новым в аппарате является то, что, как минимум,
один из дисков выполнен в виде полого
цилиндрического диска-барабана где на внутренней
боковой стороне которого, против раскрывающихся
стаканов выполнены отверстия. Другая боковая
сторона барабана выполнена в виде кольца в
свободном пространстве которого установлен
трубопровод для подачи воды в полый барабан.

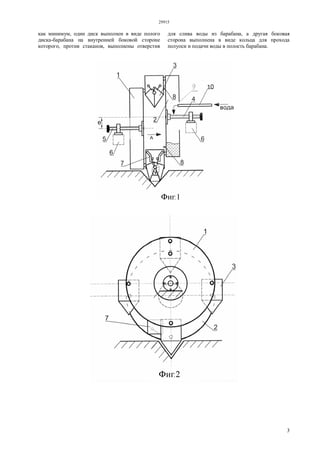

Изобретение поясняется чертежами, где на фиг.1
изображен дисковый высаживающий аппарат, вид
сзади; на фиг.2 тоже, вид сбоку; на фиг.3

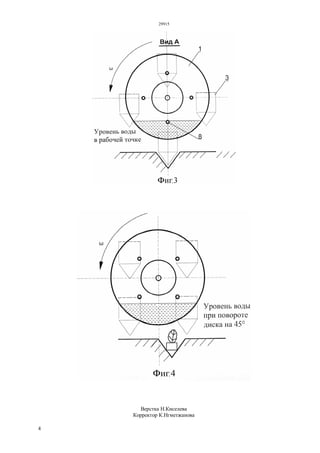

схематично изображено истечение воды из полого
барабана в момент высадки рассады, вид сбоку; на
фиг.4 тоже, но в фазе, когда истечение воды из
полого барабана не происходит.
Дисковый высаживающий аппарат состоит
(фиг.1, 2) из диска 1, полого диска-барабана 2 и
раскрывающихся конусных стаканов 3 для рассады.
Диск 1 и полый диск-барабан 2 установлены на
полуосях 4, 5 на раме 6 с эксцентриситетом (е) друг
относительно друга. Рама снабжена кулачком 7
взаимодействующим со стаканами 3 в момент
высадки рассады. На внутренней боковой стороне
полого барабана 2, против раскрывающихся
стаканов 3 выполнены отверстия 8. Другая боковая
сторона барабана 2 выполнена в виде кольца 9 в
свободном пространстве которого установлен
трубопровод 10 для подачи воды в полый барабан 2.
Работа дискового высаживающего аппарата
(высадка рассады в полив) осуществляется
следующим образом (фиг.1, 2, 3). Диск 1 и полый
диск-барабан 2 со стаканами 3 через полуоси 4,5
приводится во вращение. В стакане 3 в верхнем
положении помещается рассада, а в полной барабан
2 со стороны кольца 9 через трубопровод 10
подается вода. При проходе стакана 3 с рассадой в
зону ее посадки, стакан 3 выдавливает в почве лунку
и взаимодействуя с кулачком 7 на раме,
раскрывается и высаживает рассаду в лунку.
Одновременно, (фиг.3) вода в полом барабане
перекрывает отверстие 8 и часть ее выливается
через отверстие 8 под рассаду. При дальнейшем
вращении диска 1 и диска-барабана 2 стакан 3
выходит из контакта с кулачком 7 и закрывается.
Одновременно, вода в полом диске-барабане 2
перемешается в зону без отверстия и ее истечение
через отверстие 8 прекращается. При дальнейшем
вращении диска 1 и диска-барабана 2 со стаканами 3
в зону посадки рассады подходит другой стакан 3 и
процесс ее высадки в почву и полива повторяется.
Таким образом при вращении дискового
высаживающего аппарата осуществляется высадка
рассады в почву и ее полив в момент высадки.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Дисковый высаживающий аппарат
рассадопосадочной машины, состоящий из
установленных на раме машины на полуосях с
эксцентриситетом друг относительно друга двух
дисков, и раскрывающихся конусных стаканов для
рассады между ними, соединенных с дисками с
возможностью вертикального изменения и
кинематически связанных с кулачком на раме,
обеспечивающим раскрытие стаканов в машине в
момент высадки рассады, отличающийся тем, что

3. 29915
3
как минимум, один диск выполнен в виде полого
диска-барабана на внутренней боковой стороне
которого, против стаканов, выполнены отверстия
для слива воды из барабана, а другая боковая
сторона выполнена в виде кольца для прохода
полуоси и подачи воды в полость барабана.
