1. 臺中市南屯區大墩國小衛星基地 1
認識元件、感測器操作
1
馬達與感測器
公版教具學習簡報
NKNUBLOCK

2. 臺中市南屯區大墩國小衛星基地 2

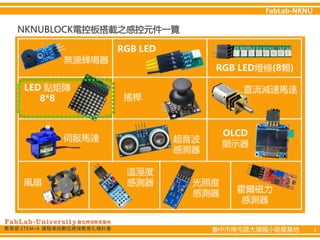

NKNUBLOCK電控板搭載之感控元件一覽

3. 臺中市南屯區大墩國小衛星基地 3
使用情境
使用腳位
搭載控板
• 數字字母與文字
組合數字、英文字母或文字
• 圖案意象
組合圖案、圖示
• 動態圖像效果
將圖案連續播放，形成動態圖像
LED逐列、逐行或逐顆控制之動態效果
燈光、圖像元件
D12
A4、A5
數位腳位
類比腳位
4060/ 5012/ 5016A/ 5016B
4060
其它數位腳位 D12、D10、D11

4. 臺中市南屯區大墩國小衛星基地 4
概念原理
• 是一個內含8*8共64顆LED的輸出元件，與 RGB LED燈不同，它只有紅色
的燈光
• 可以單獨控制任一個LED的亮、暗，排列出想要繪製的圖案、圖示或文
字
• 能夠呈現靜態圖像，或是將數個圖案連續播放形成動態圖像
• 每顆LED只有亮、暗的功能，不能調整亮度
• 生活中常運用在號誌燈、跑馬燈、數位刊板...等，常見到的就是在火車
、公車...等大眾運輸裡的文字跑馬燈

5. 臺中市南屯區大墩國小衛星基地 5
相關積木
• 繪製點矩陣圖形積木
• 指定點矩陣一列8顆LED亮滅積木
• 指定點矩陣一行8顆LED亮滅積木
• 指定點矩陣單顆LED亮滅積木
值255：亮 值0：滅
值1：亮 值0：滅

6. 臺中市南屯區大墩國小衛星基地 6

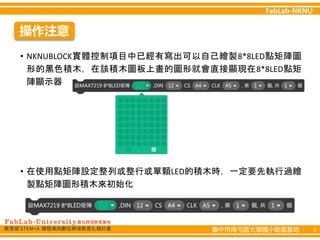

操作注意
• NKNUBLOCK實體控制項目中已經有寫出可以自己繪製8*8LED點矩陣圖
形的黑色積木，在該積木圖板上畫的圖形就會直接顯現在8*8LED點矩
陣顯示器
• 在使用點矩陣設定整列或整行或單顆LED的積木時，一定要先執行過繪
製點矩陣圖形積木來初始化

7. 臺中市南屯區大墩國小衛星基地 7
By Shiau Sir, From DDES, Taichung.
臺中市南屯區大墩國小衛星基地 7
NKNUBLOCK公版教具學習簡報
認識元件、感測器操作 3
8x8LED點矩陣
