模擬情境積木堆疊示例38-抽號碼機.pptx
- 1. 臺中市南屯區大墩國小衛星基地 1 NKNUBLOCK 馬達與感測器 公版教具學習簡報 情境模擬積木堆疊示例 臺中 市 南 屯 區 大墩國小 衛星基地 1
- 2. 臺中市南屯區大墩國小衛星基地 2 本示例應用的感控元件or鍵盤按鍵orSCRATCH3.0之偵測、體感類積木 無源蜂鳴器 RGB LED LED點矩陣 8*8 RGB LED燈條(8顆) 搖桿 直流減速馬達 伺服馬達 超音波 感測器 OLCD 顯示器 風扇 溫溼度 感測器 光照度 感測器 霍爾磁力 感測器 鍵盤按鍵 聲音響度 視訊偵測 顏色偵測 碰撞偵測 2

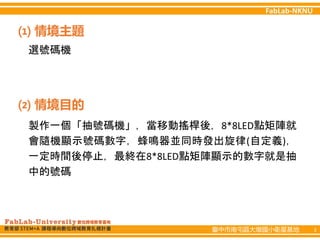

- 3. 臺中市南屯區大墩國小衛星基地 3 ⑴ 情境主題 ⑵情境目的 選號碼機 製作一個「抽號碼機」，當移動搖桿後，8*8LED點矩陣就 會隨機顯示號碼數字，蜂鳴器並同時發出旋律(自定義)， 一定時間後停止，最終在8*8LED點矩陣顯示的數字就是抽 中的號碼

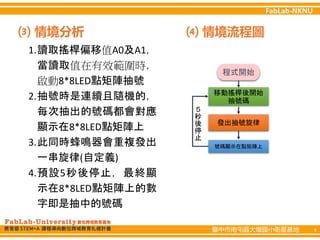

- 4. 臺中市南屯區大墩國小衛星基地 4 ⑶ ⑷ 情境分析情境流程圖 1.讀取搖桿偏移值A0及A1， 當讀取值在有效範圍時， 啟動8*8LED點矩陣抽號 2.抽號時是連續且隨機的， 每次抽出的號碼都會對應 顯示在8*8LED點矩陣上 3.此同時蜂鳴器會重複發出 一串旋律(自定義) 4.預設5秒後停止，最終顯 示在8*8LED點矩陣上的數 字即是抽中的號碼 程式開始 移動搖桿後開始 抽號碼 發出抽號旋律 號碼顯示在點矩陣上 ５ 秒 後 停 止
- 5. 臺中市南屯區大墩國小衛星基地 5 ⑸ 演算法步驟 副程式1 …設定旋律音階………………….. 01刪除「音階」所有項目 02添加330到「音階」 03添加220到「音階」 04添加494到「音階」 05添加349到「音階」 06添加294到「音階」 07添加262到「音階」 08添加440到「音階」 09添加392到「音階」 10添加262到「音階」 11添加494到「音階」 音 階 請 自 行 定 義 …讀取搖桿值………………….. 01變數「x值」讀取A0值 02變數「y值」讀取A1值 副程式2 副程式3 …顯示數字………………….. 01判斷〈「選中」變數=1？〉 02成立 點矩陣顯示1圖示 03判斷〈「選中」變數=2？〉 04 成立 點矩陣顯示2圖示 05判斷〈「選中」變數=3？〉 06 成立 點矩陣顯示3圖示 07判斷〈「選中」變數=4？〉 08 成立 點矩陣顯示4圖示 09判斷〈「選中」變數=5？〉 10 成立 點矩陣顯示5圖示 11判斷〈「選中」變數=6？〉 12 成立 點矩陣顯示6圖示 13判斷〈「選中」變數=7？〉 14 成立 點矩陣顯示7圖示 15判斷〈「選中」變數=8？〉 16 成立 點矩陣顯示8圖示 17判斷〈「選中」變數=9？〉 18 成立 點矩陣顯示9圖示 19判斷〈「選中」變數=10？〉 20 成立 點矩陣顯示10圖示
- 6. 臺中市南屯區大墩國小衛星基地 6 ⑸ 演算法步驟 主程式 01執行副程式「設定旋律音階」 02 點矩陣設定積木 …重複………………….. 03 變數「選中」=0 04 執行副程式「讀取搖桿值」 05判斷〈變數「x值」<400且>600 且變數「y值」<400且>600？ 〉 06 成立 計時器重置 07 變數「t」=1 08 重複直到計時器>5 09 →「選中」變數=隨機1～10 10 蜂鳴器發出「音階」清單的第[t/10的餘數項]聲音0.05秒 11 執行副程式「顯示數字」 12 變數「t」增加1 ← 13 蜂鳴器發出頻率523聲音 0.05秒 14 蜂鳴器發出頻率659聲音 0.1秒 15 蜂鳴器發出頻率784聲音 0.5秒 …end重複………………….. 音階請自行定義
- 7.
- 8.

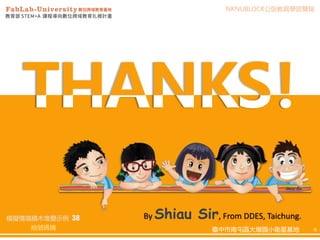

- 9. 臺中市南屯區大墩國小衛星基地 9 By ShiauSir, From DDES, Taichung. 臺中市南屯區大墩國小衛星基地 9 模擬情境積木堆疊示例 NKNUBLOCK公版教具學習簡報 38 抽號碼機
