Документ содержит технические характеристики экскаваторов ЭКГ-5 и ЭКГ-8, включая параметры их модификаций, такие как емкость ковша, радиусы черпания и максимальные высоты выгрузки. Определены конструктивные особенности, включая типы привода, массу, размеры и материалы, из которых изготавливаются основные узлы экскаваторов. Также описаны области применения экскаваторов на горных работах и промышленности.

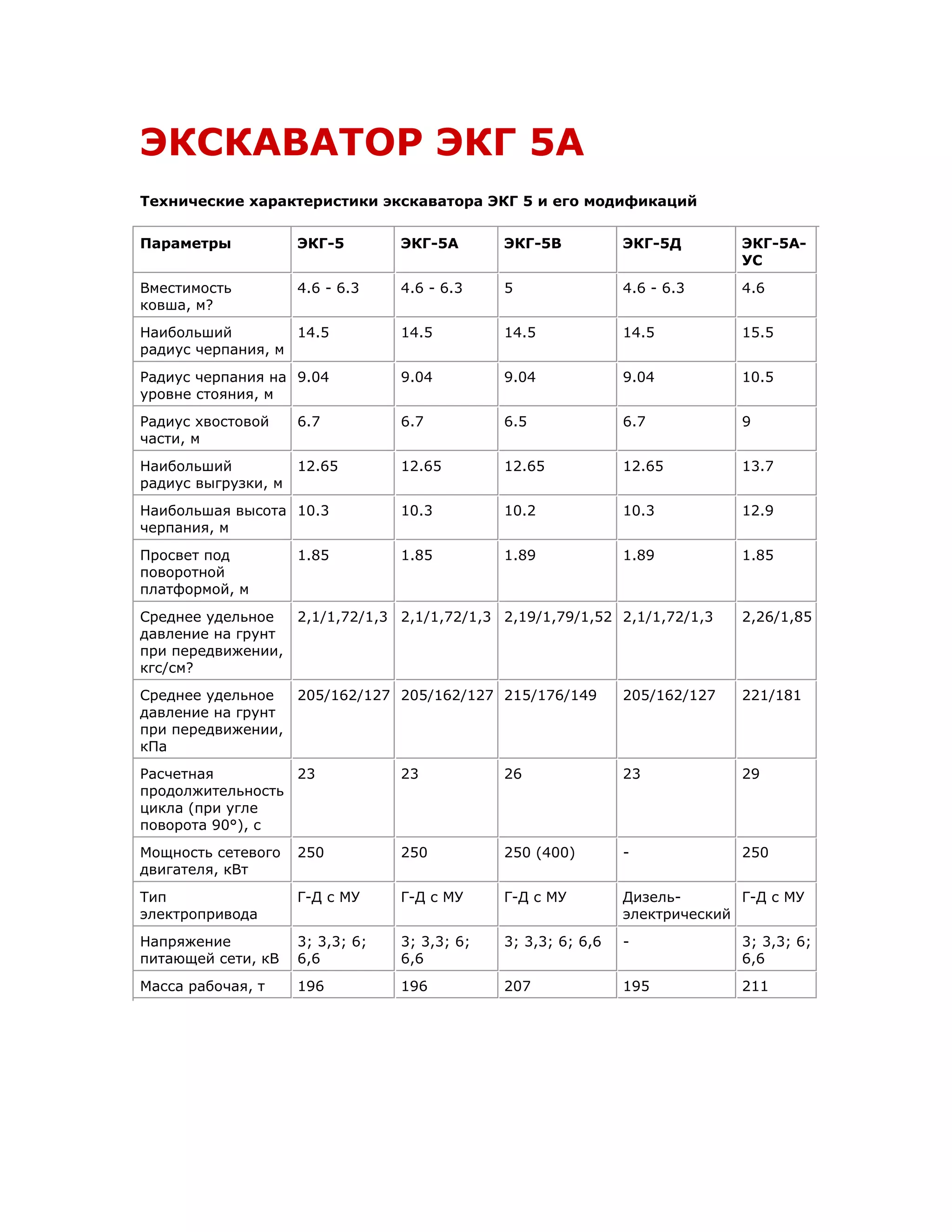

1. ЭКСКАВАТОР ЭКГ 5А
Технические характеристики экскаватора ЭКГ 5 и его модификаций
Параметры
ЭКГ-5
ЭКГ-5А
ЭКГ-5В
ЭКГ-5Д
ЭКГ-5АУС
Вместимость
ковша, м?
4.6 - 6.3
4.6 - 6.3
5
4.6 - 6.3
4.6
Наибольший
14.5
радиус черпания, м
14.5
14.5
14.5
15.5
Радиус черпания на 9.04
уровне стояния, м
9.04
9.04
9.04
10.5
Радиус хвостовой
части, м
6.7
6.7
6.5
6.7
9
Наибольший
радиус выгрузки, м
12.65
12.65
12.65
12.65
13.7
Наибольшая высота 10.3
черпания, м
10.3
10.2
10.3
12.9
Просвет под
поворотной
платформой, м
1.85
1.85
1.89
1.89
1.85
Среднее удельное
давление на грунт
при передвижении,
кгс/см?
2,1/1,72/1,3 2,1/1,72/1,3 2,19/1,79/1,52 2,1/1,72/1,3
2,26/1,85
Среднее удельное
давление на грунт
при передвижении,
кПа
205/162/127 205/162/127 215/176/149
205/162/127
221/181
Расчетная
23
продолжительность
цикла (при угле
поворота 90°), с
23
26
23
29
Мощность сетевого
двигателя, кВт
250
250
250 (400)
-
250
Тип
электропривода
Г-Д с МУ
Г-Д с МУ
Г-Д с МУ
ДизельГ-Д с МУ
электрический
Напряжение
питающей сети, кВ
3; 3,3; 6;
6,6
3; 3,3; 6;
6,6
3; 3,3; 6; 6,6
-
3; 3,3; 6;
6,6
Масса рабочая, т
196
196
207
195
211

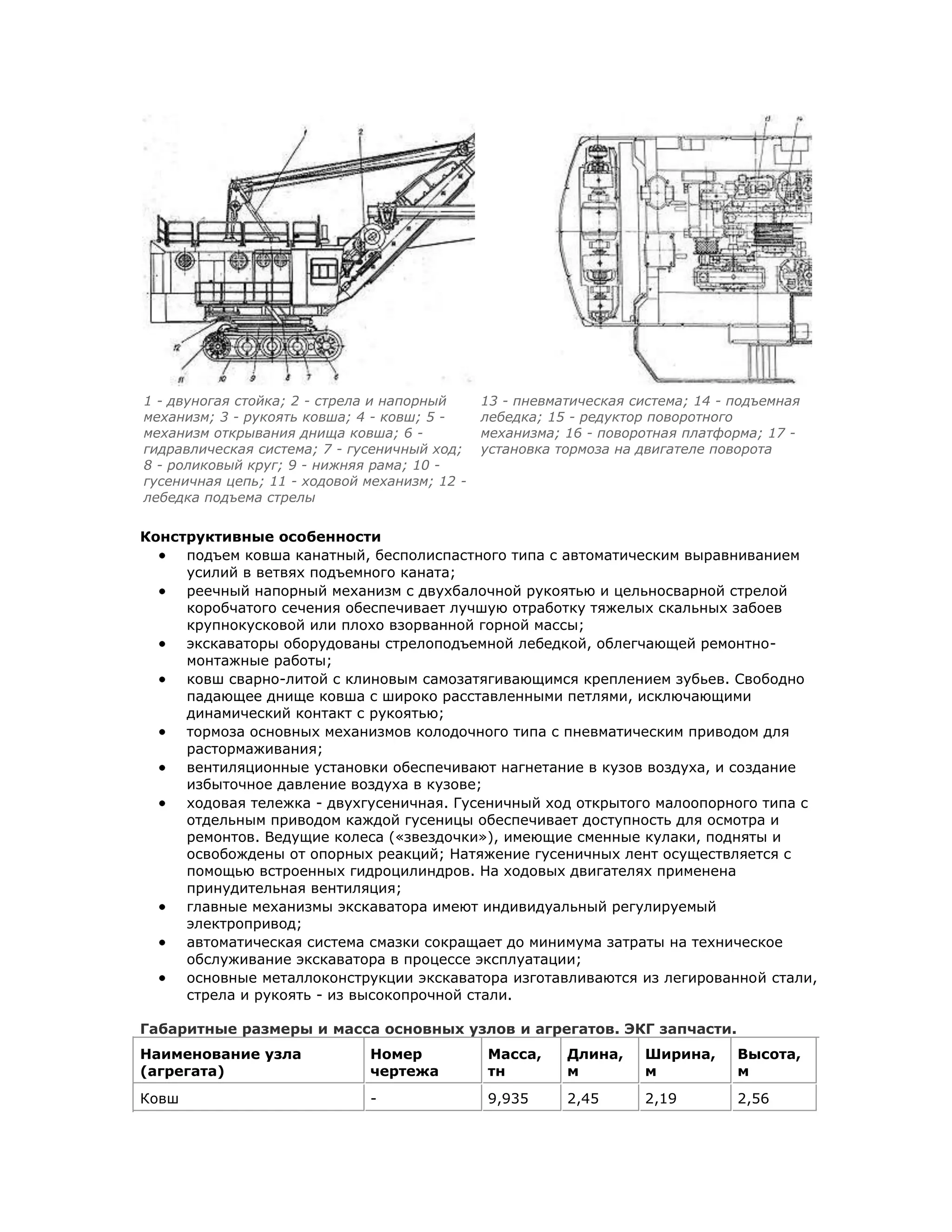

2. 1 - двуногая стойка; 2 - стрела и напорный
механизм; 3 - рукоять ковша; 4 - ковш; 5 механизм открывания днища ковша; 6 гидравлическая система; 7 - гусеничный ход;
8 - роликовый круг; 9 - нижняя рама; 10 гусеничная цепь; 11 - ходовой механизм; 12 лебедка подъема стрелы
13 - пневматическая система; 14 - подъемная
лебедка; 15 - редуктор поворотного
механизма; 16 - поворотная платформа; 17 установка тормоза на двигателе поворота
Конструктивные особенности
подъем ковша канатный, бесполиспастного типа с автоматическим выравниванием
усилий в ветвях подъемного каната;
реечный напорный механизм с двухбалочной рукоятью и цельносварной стрелой
коробчатого сечения обеспечивает лучшую отработку тяжелых скальных забоев
крупнокусковой или плохо взорванной горной массы;
экскаваторы оборудованы стрелоподъемной лебедкой, облегчающей ремонтномонтажные работы;
ковш сварно-литой с клиновым самозатягивающимся креплением зубьев. Свободно
падающее днище ковша с широко расставленными петлями, исключающими
динамический контакт с рукоятью;
тормоза основных механизмов колодочного типа с пневматическим приводом для
растормаживания;
вентиляционные установки обеспечивают нагнетание в кузов воздуха, и создание
избыточное давление воздуха в кузове;
ходовая тележка - двухгусеничная. Гусеничный ход открытого малоопорного типа с
отдельным приводом каждой гусеницы обеспечивает доступность для осмотра и
ремонтов. Ведущие колеса («звездочки»), имеющие сменные кулаки, подняты и
освобождены от опорных реакций; Натяжение гусеничных лент осуществляется с
помощью встроенных гидроцилиндров. На ходовых двигателях применена
принудительная вентиляция;
главные механизмы экскаватора имеют индивидуальный регулируемый
электропривод;
автоматическая система смазки сокращает до минимума затраты на техническое
обслуживание экскаватора в процессе эксплуатации;
основные металлоконструкции экскаватора изготавливаются из легированной стали,
стрела и рукоять - из высокопрочной стали.
Габаритные размеры и масса основных узлов и агрегатов. ЭКГ запчасти.
Наименование узла
(агрегата)
Номер
чертежа
Масса,
тн
Длина,
м
Ширина,
м
Высота,
м
Ковш
-
9,935
2,45
2,19
2,56

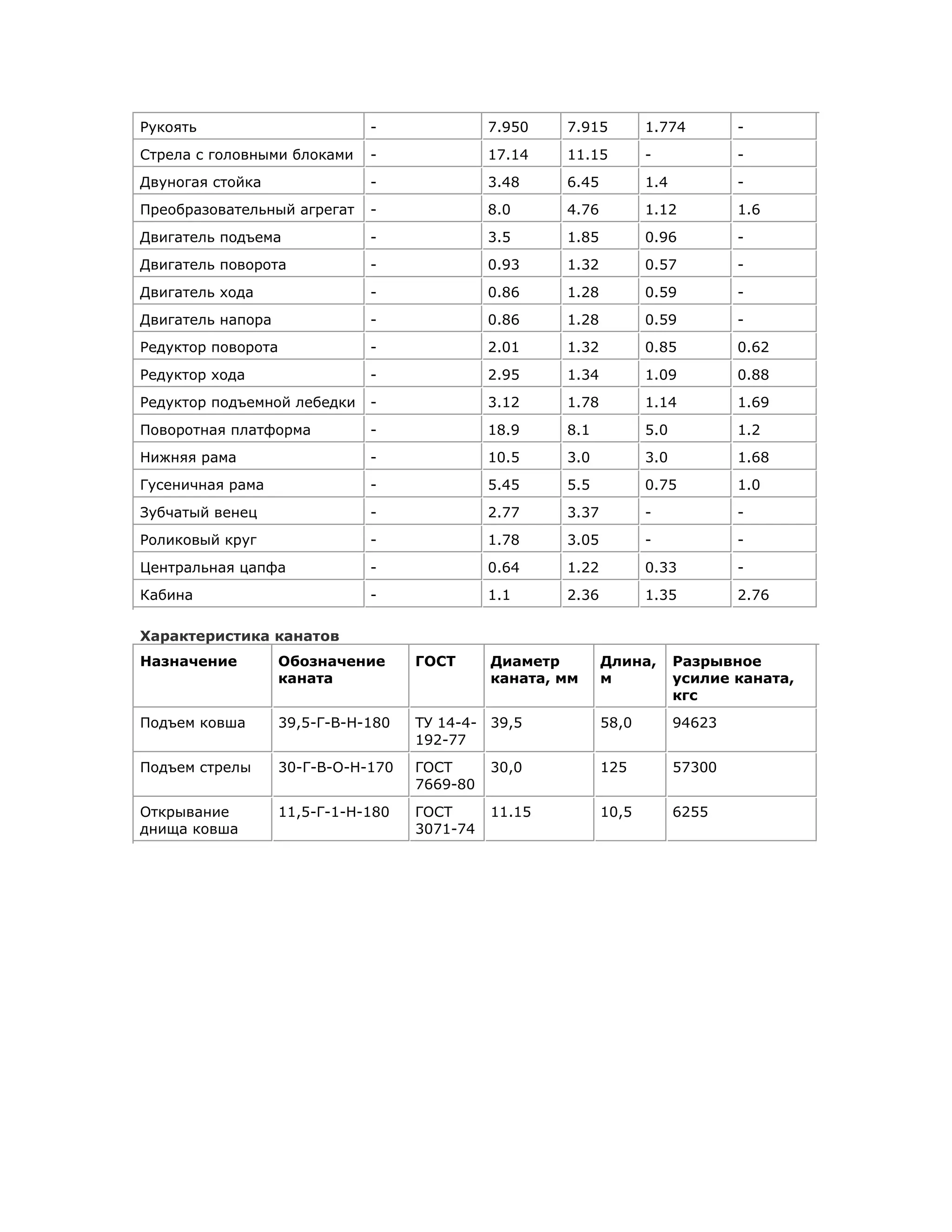

3. Рукоять
-
7.950
7.915
1.774
-
Стрела с головными блоками
-
17.14
11.15
-
-
Двуногая стойка
-
3.48
6.45
1.4
-
Преобразовательный агрегат
-
8.0
4.76
1.12
1.6
Двигатель подъема
-
3.5
1.85
0.96
-
Двигатель поворота
-
0.93
1.32
0.57
-
Двигатель хода
-
0.86
1.28
0.59
-
Двигатель напора
-
0.86
1.28
0.59
-
Редуктор поворота
-
2.01
1.32
0.85
0.62
Редуктор хода
-
2.95
1.34
1.09
0.88
Редуктор подъемной лебедки
-
3.12
1.78
1.14
1.69
Поворотная платформа
-
18.9
8.1
5.0
1.2
Нижняя рама
-
10.5
3.0
3.0
1.68
Гусеничная рама
-
5.45
5.5
0.75
1.0
Зубчатый венец
-
2.77
3.37
-
-
Роликовый круг
-
1.78
3.05
-
-
Центральная цапфа
-
0.64
1.22
0.33
-
Кабина
-
1.1
2.36
1.35
2.76
Характеристика канатов
Назначение
Обозначение
каната
ГОСТ
Подъем ковша
39,5-Г-В-Н-180
Подъем стрелы
Открывание
днища ковша
Диаметр
каната, мм
Длина,
м
Разрывное
усилие каната,
кгс
ТУ 14-4- 39,5
192-77
58,0
94623
30-Г-В-О-Н-170
ГОСТ
7669-80
30,0
125
57300
11,5-Г-1-Н-180
ГОСТ
3071-74
11.15
10,5
6255

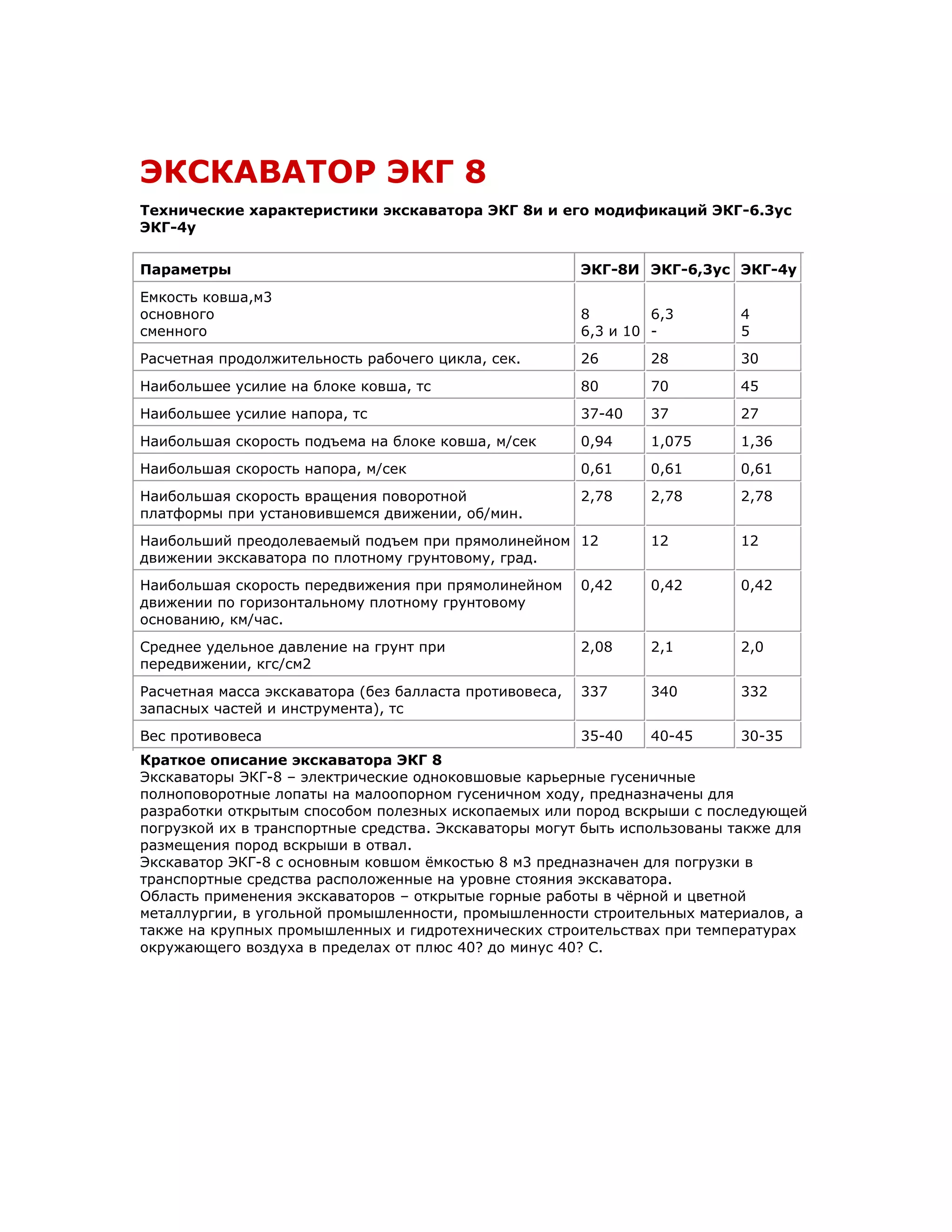

4. ЭКСКАВАТОР ЭКГ 8
Технические характеристики экскаватора ЭКГ 8и и его модификаций ЭКГ-6.3ус
ЭКГ-4у
Параметры
ЭКГ-8И ЭКГ-6,3ус ЭКГ-4у
Емкость ковша,м3
основного
сменного
8
6,3
6,3 и 10 -
4
5
Расчетная продолжительность рабочего цикла, сек.
26
28
30
Наибольшее усилие на блоке ковша, тс
80
70
45
Наибольшее усилие напора, тс
37-40
37
27
Наибольшая скорость подъема на блоке ковша, м/сек
0,94
1,075
1,36
Наибольшая скорость напора, м/сек
0,61
0,61
0,61
Наибольшая скорость вращения поворотной
платформы при установившемся движении, об/мин.
2,78
2,78
2,78
Наибольший преодолеваемый подъем при прямолинейном 12
движении экскаватора по плотному грунтовому, град.
12
12
Наибольшая скорость передвижения при прямолинейном
движении по горизонтальному плотному грунтовому
основанию, км/час.
0,42
0,42
0,42
Среднее удельное давление на грунт при
передвижении, кгс/см2
2,08
2,1
2,0
Расчетная масса экскаватора (без балласта противовеса,
запасных частей и инструмента), тс
337
340
332
Вес противовеса
35-40
40-45
30-35
Краткое описание экскаватора ЭКГ 8
Экскаваторы ЭКГ-8 – электрические одноковшовые карьерные гусеничные
полноповоротные лопаты на малоопорном гусеничном ходу, предназначены для
разработки открытым способом полезных ископаемых или пород вскрыши с последующей
погрузкой их в транспортные средства. Экскаваторы могут быть использованы также для
размещения пород вскрыши в отвал.
Экскаватор ЭКГ-8 с основным ковшом ѐмкостью 8 м3 предназначен для погрузки в
транспортные средства расположенные на уровне стояния экскаватора.
Область применения экскаваторов – открытые горные работы в чѐрной и цветной
металлургии, в угольной промышленности, промышленности строительных материалов, а
также на крупных промышленных и гидротехнических строительствах при температурах
окружающего воздуха в пределах от плюс 40? до минус 40? С.

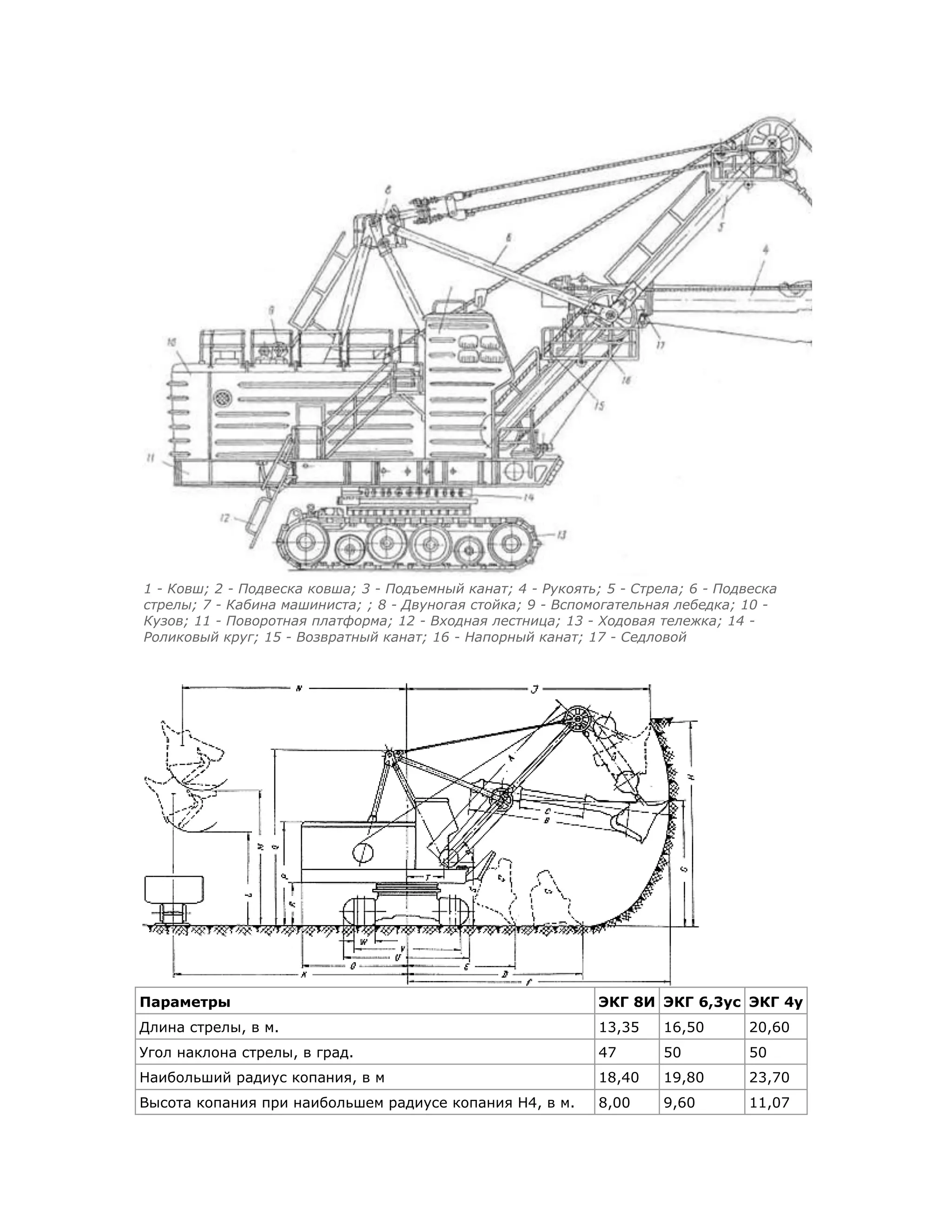

5. 1 - Ковш; 2 - Подвеска ковша; 3 - Подъемный канат; 4 - Рукоять; 5 - Стрела; 6 - Подвеска
стрелы; 7 - Кабина машиниста; ; 8 - Двуногая стойка; 9 - Вспомогательная лебедка; 10 Кузов; 11 - Поворотная платформа; 12 - Входная лестница; 13 - Ходовая тележка; 14 Роликовый круг; 15 - Возвратный канат; 16 - Напорный канат; 17 - Седловой
Параметры
ЭКГ 8И ЭКГ 6,3ус ЭКГ 4у
Длина стрелы, в м.
13,35
16,50
20,60
Угол наклона стрелы, в град.
47
50
50
Наибольший радиус копания, в м
18,40
19,80
23,70
Высота копания при наибольшем радиусе копания Н4, в м.
8,00
9,60
11,07

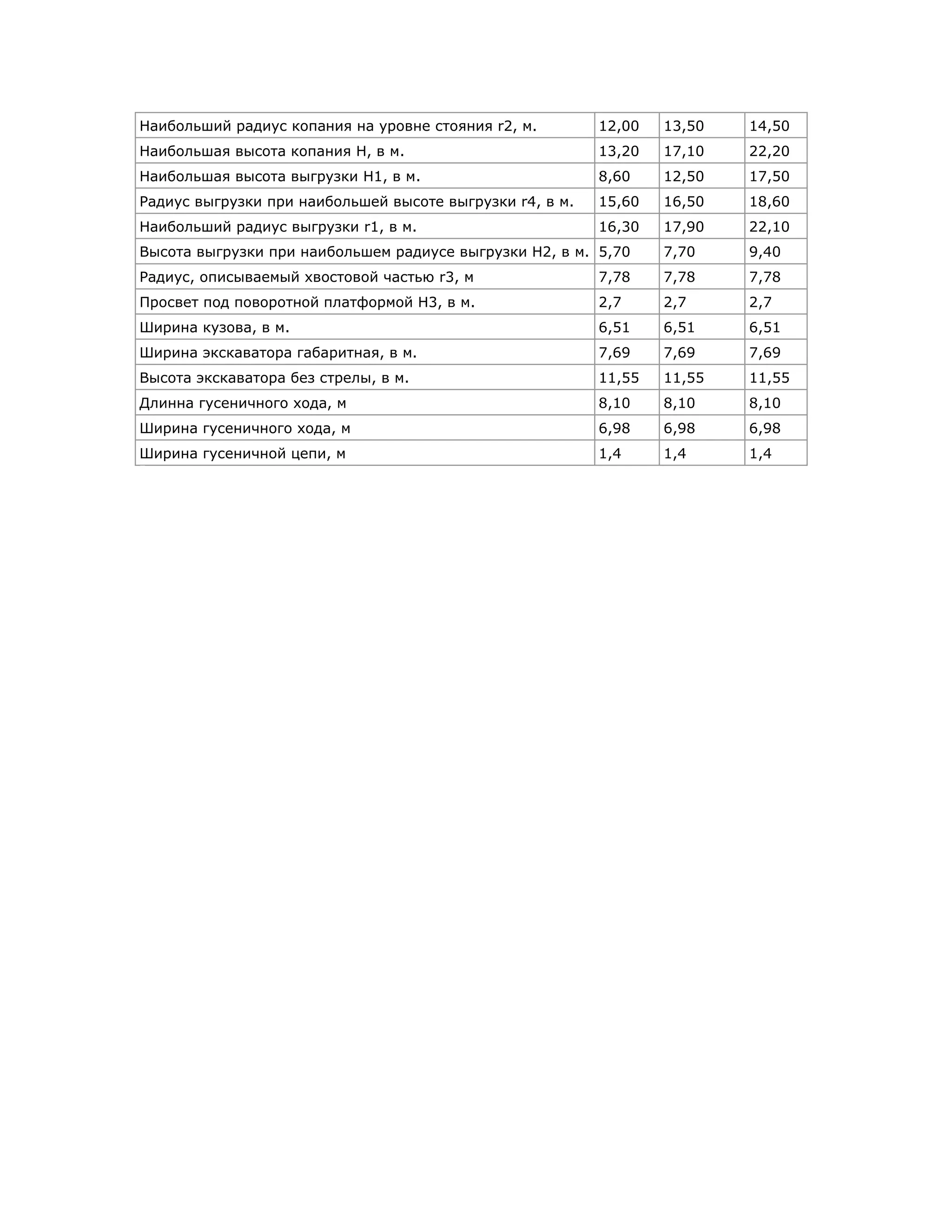

6. Наибольший радиус копания на уровне стояния r2, м.
12,00
13,50
14,50
Наибольшая высота копания Н, в м.
13,20
17,10
22,20
Наибольшая высота выгрузки Н1, в м.
8,60
12,50
17,50
Радиус выгрузки при наибольшей высоте выгрузки r4, в м.
15,60
16,50
18,60
Наибольший радиус выгрузки r1, в м.
16,30
17,90
22,10
Высота выгрузки при наибольшем радиусе выгрузки Н2, в м. 5,70
7,70
9,40
Радиус, описываемый хвостовой частью r3, м
7,78
7,78
7,78
Просвет под поворотной платформой Н3, в м.
2,7
2,7
2,7
Ширина кузова, в м.
6,51
6,51
6,51
Ширина экскаватора габаритная, в м.
7,69
7,69
7,69
Высота экскаватора без стрелы, в м.
11,55
11,55
11,55
Длинна гусеничного хода, м
8,10
8,10
8,10
Ширина гусеничного хода, м
6,98
6,98
6,98
Ширина гусеничной цепи, м
1,4
1,4
1,4
