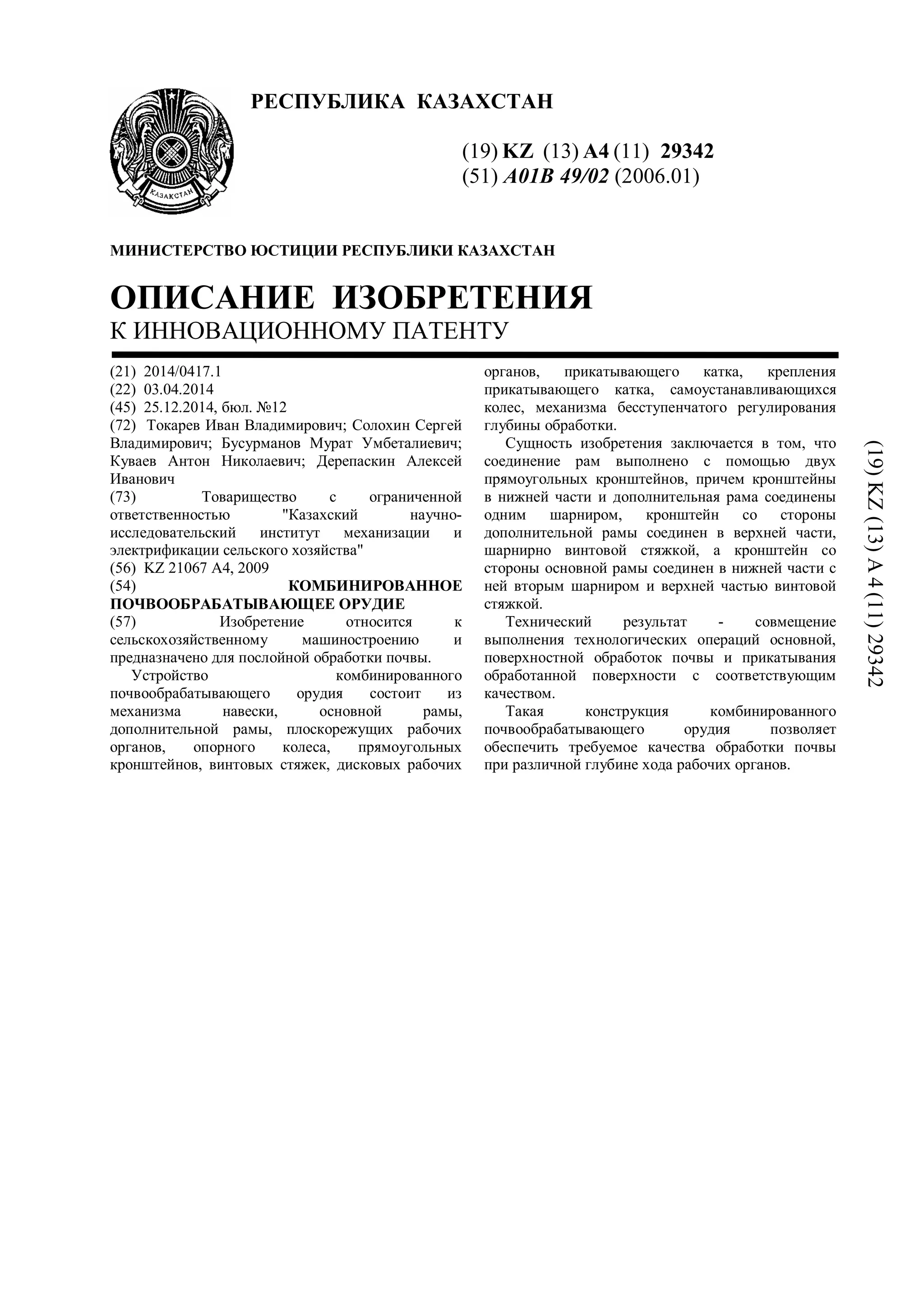

- 1. РЕСПУБЛИКА КАЗАХСТАН (19) KZ(13) A4 (11) 29342 (51) A01B 49/02 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ (21) 2014/0417.1 (22) 03.04.2014 (45) 25.12.2014, бюл. №12 (72) Токарев Иван Владимирович; Солохин Сергей Владимирович; Бусурманов Мурат Умбеталиевич; Куваев Антон Николаевич; Дерепаскин Алексей Иванович (73) Товарищество с ограниченной ответственностью "Казахский научно- исследовательский институт механизации и электрификации сельского хозяйства" (56) KZ 21067 А4, 2009 (54) КОМБИНИРОВАННОЕ ПОЧВООБРАБАТЫВАЮЩЕЕ ОРУДИЕ (57) Изобретение относится к сельскохозяйственному машиностроению и предназначено для послойной обработки почвы. Устройство комбинированного почвообрабатывающего орудия состоит из механизма навески, основной рамы, дополнительной рамы, плоскорежущих рабочих органов, опорного колеса, прямоугольных кронштейнов, винтовых стяжек, дисковых рабочих органов, прикатывающего катка, крепления прикатывающего катка, самоустанавливающихся колес, механизма бесступенчатого регулирования глубины обработки. Сущность изобретения заключается в том, что соединение рам выполнено с помощью двух прямоугольных кронштейнов, причем кронштейны в нижней части и дополнительная рама соединены одним шарниром, кронштейн со стороны дополнительной рамы соединен в верхней части, шарнирно винтовой стяжкой, а кронштейн со стороны основной рамы соединен в нижней части с ней вторым шарниром и верхней частью винтовой стяжкой. Технический результат - совмещение выполнения технологических операций основной, поверхностной обработок почвы и прикатывания обработанной поверхности с соответствующим качеством. Такая конструкция комбинированного почвообрабатывающего орудия позволяет обеспечить требуемое качества обработки почвы при различной глубине хода рабочих органов. (19)KZ(13)A4(11)29342
- 2. 29342 2 Изобретение относится ксельскохозяйственному машиностроению и предназначено для послойной обработки почвы. Для обработки сухих задернелых и уплотненных почв предпочтение отдается схеме с задним расположением дисковых рабочих органов относительно плоскорежущих рабочих органов. Так, фирма «Мост Агризем» выпускает различные модели орудия «Комбиплау» с задним расположением относительно плоскорежущих рабочих органов сферических дисков (сб. Современные тенденции мирового сельскохозяйственного машиностроения по итогам Международных салонов, сельскохозяйственного машиностроения «Сима-93» и «Сима-95» Париж, Франция. М.: АО Трактороэкспорт, 1995, с.55, рис.73). Данное орудие с задним расположением вырезных сферических дисков способно обеспечить заглубление на твердых почвах. Однако оно, имеет следующие основные недостатки. Это, во-первых, не обеспечивает необходимую выравненность поверхности поля, т.к. не имеет дополнительного устройства, в виде прикатывающего катка, для выравнивания и уплотнения поверхностного слоя. Во вторых, орудие выполнено в навесном варианте, что делает невозможным использование его с гусеничными тракторами, вследствие недостаточной грузоподъемности навески трактора и короткой продольной базы современных гусеничных тракторов. Наиболее близким техническим решением к предлагаемому является почвообрабатывающий агрегат, содержащий прицепное устройство, основную раму, дополнительную раму, самоустанавливающиеся колеса, плоскорежущие рабочие органы, батареи сферических дисков и прикатывающий каток, горизонтальный шарнир для складывания рамы при переводе в транспортное положение (Патент KZ №21067, А01В 49/02, бюл. №4, опубл. 15.04.2009). Недостатком указанного почвообрабатывающего агрегата является, отсутствие независимой регулировки плоскорежущих и дисковых рабочих органов установленных на основной и дополнительной рамах. Задача изобретения - повышение качества послойной обработки почвы. Технический результат - совмещение выполнения технологических операций основной, поверхностной обработок почвы и прикатывания обработанной поверхности с соответствующим качеством. Сущность изобретения заключается в том, что соединение рам выполнено с помощью двух прямоугольных кронштейнов, причем кронштейны в нижней части и дополнительная рама соединены одним шарниром, кронштейн со стороны дополнительной рамы соединен в верхней части, шарнирно винтовой стяжкой, а кронштейн со стороны основной рамы соединен в нижней части с ней вторым шарниром и верхней частью винтовой стяжкой. Предлагаемое техническое решение обеспечит выполнение поставленной задачи, а именно повышение качества обработки почвы при различной глубине обработки, за счет того, что соединение рам выполнено с помощью двух прямоугольных кронштейнов, причем кронштейны в нижней части и дополнительная рама соединены одним шарниром, кронштейн со стороны дополнительной рамы соединен в верхней части, шарнирно винтовой стяжкой, а кронштейн со стороны основной рамы соединен в нижней части с ней вторым шарниром и верхней частью винтовой стяжкой. Такая конструкция почвообрабатывающего агрегата позволяет обеспечить требуемое качество работы при различной глубине обработки плоскорежущими рабочими органами и дисковыми рабочими органами. Таким образом, предлагаемое техническое решение позволяет получить требуемый технический результат - совмещение выполнения технологических операций основной, поверхностной обработок почвы и прикатывания обработанной поверхности с соответствующим качеством. Сущность изобретения поясняется чертежами. На фиг.1 изображено комбинированное почвообрабатывающее орудие (вид сбоку в работе) и на фиг.2 (вид сбоку в транспортном положении). Комбинированное почвообрабатывающее орудие (фиг.1) состоит из механизма навески 1, основной рамы 2, дополнительной рамы 3, плоскорежущих рабочих органов 4, опорного колеса 5, прямоугольных кронштейнов 6 и 7, винтовых стяжек 8 и 9, дисковых рабочих органов 10, прикатывающего катка 11, крепления прикатывающего катка 12, самоустанавливающихся колес 13, винтовой стяжки 14, механизма бесступенчатого регулирования глубины обработки 15. Предлагаемое комбинированное почвообрабатывающее орудие работает следующим образом. При переводе орудия из транспортного в рабочее плоскорежущие рабочие органы 4 под действием силы тяжести орудия и сил воздействия со стороны трактора, передающиеся через навесную систему, заглубляются в пахотный слой, производя интенсивное крошение в зоне работы лапы и частичное разрушение поверхностного слоя. Батареи дисковых рабочих органов 10, установленных на дополнительной раме 3, производят крошение поверхностного слоя. Усилие давления пласта почвы на плоскорежущие рабочие органы 4, передаются на дополнительную раму 3, и далее на батареи сферических дисков 10, посредством двух прямоугольных кронштейнов 6 и 7, и винтовых стяжек 8 и 9. Горизонтальное положение дополнительной рамы 3, регулируют положением самоустанавливающихся опорных колес 13 и прямоугольными кронштейнами 6 и 7 с помощью винтовых стяжек 8 и 9. Взрыхленный дисковыми рабочими органами, поверхностный слой, дополнительно измельчается и уплотняется

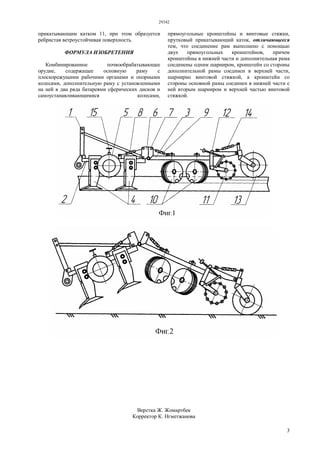

- 3. 29342 3 прикатывающим катком 11,при этом образуется ребристая ветроустойчивая поверхность. ФОРМУЛА ИЗОБРЕТЕНИЯ Комбинированное почвообрабатывающее орудие, содержащее основную раму с плоскорежущими рабочими органами и опорными колесами, дополнительную раму с установленными на ней в два ряда батареями сферических дисков и самоустанавливающимися колесами, прямоугольные кронштейны и винтовые стяжки, прутковый прикатывающий каток, отличающееся тем, что соединение рам выполнено с помощью двух прямоугольных кронштейнов, причем кронштейны в нижней части и дополнительная рама соединены одним шарниром, кронштейн со стороны дополнительной рамы соединен в верхней части, шарнирно винтовой стяжкой, а кронштейн со стороны основной рамы соединен в нижней части с ней вторым шарниром и верхней частью винтовой стяжкой. Верстка Ж. Жомартбек Корректор К. Нгметжанова
