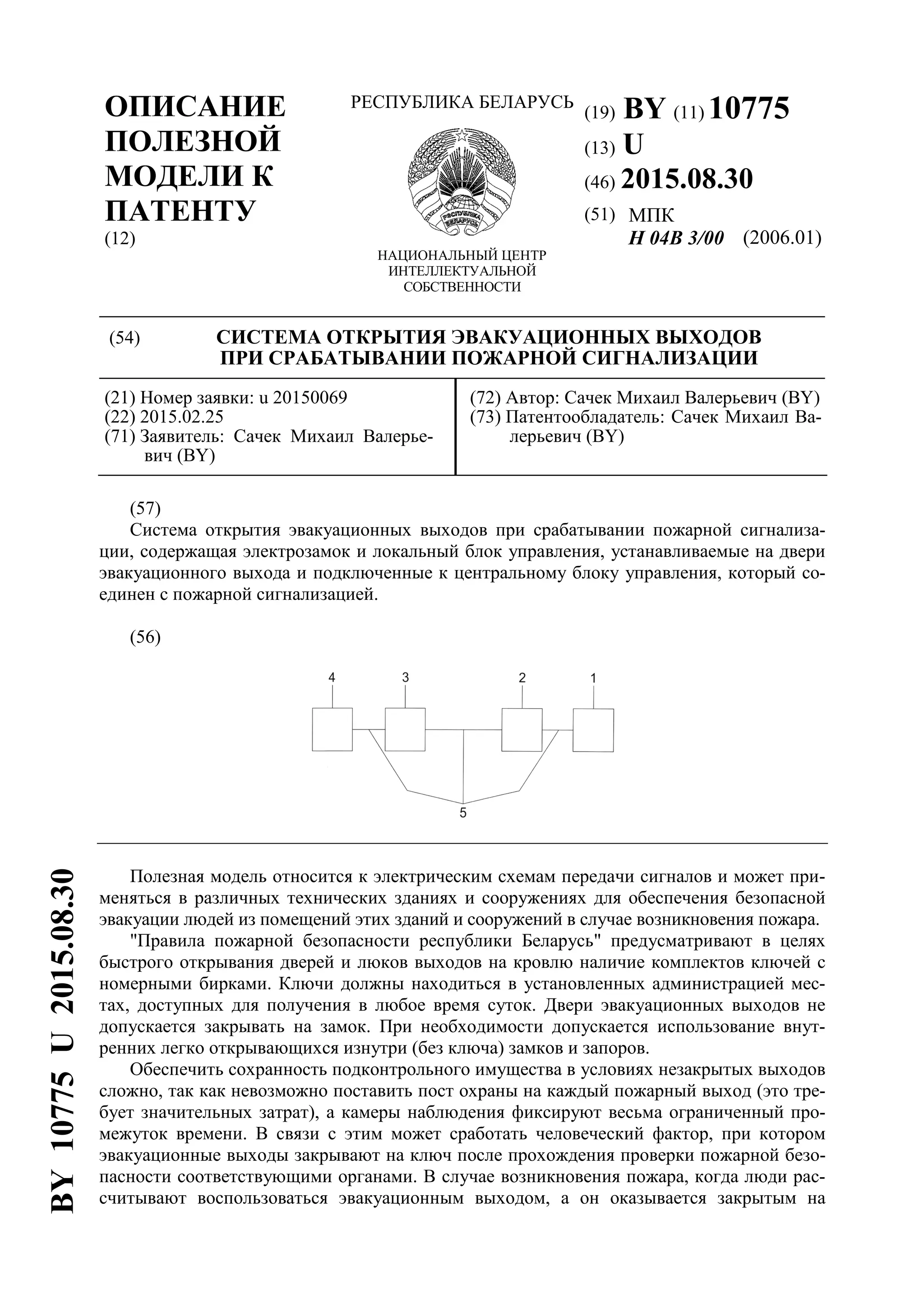

1. (19) BY (11) 10775
(13) U
(46) 2015.08.30
(51) МПК
ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
H 04B 3/00 (2006.01)
(54) СИСТЕМА ОТКРЫТИЯ ЭВАКУАЦИОННЫХ ВЫХОДОВ
ПРИ СРАБАТЫВАНИИ ПОЖАРНОЙ СИГНАЛИЗАЦИИ
(21) Номер заявки: u 20150069
(22) 2015.02.25
(71) Заявитель: Сачек Михаил Валерье-
вич (BY)
(72) Автор: Сачек Михаил Валерьевич (BY)
(73) Патентообладатель: Сачек Михаил Ва-
лерьевич (BY)
(57)
Система открытия эвакуационных выходов при срабатывании пожарной сигнализа-
ции, содержащая электрозамок и локальный блок управления, устанавливаемые на двери
эвакуационного выхода и подключенные к центральному блоку управления, который со-
единен с пожарной сигнализацией.
(56)
Полезная модель относится к электрическим схемам передачи сигналов и может при-
меняться в различных технических зданиях и сооружениях для обеспечения безопасной
эвакуации людей из помещений этих зданий и сооружений в случае возникновения пожара.
"Правила пожарной безопасности республики Беларусь" предусматривают в целях
быстрого открывания дверей и люков выходов на кровлю наличие комплектов ключей с
номерными бирками. Ключи должны находиться в установленных администрацией мес-
тах, доступных для получения в любое время суток. Двери эвакуационных выходов не
допускается закрывать на замок. При необходимости допускается использование внут-
ренних легко открывающихся изнутри (без ключа) замков и запоров.
Обеспечить сохранность подконтрольного имущества в условиях незакрытых выходов
сложно, так как невозможно поставить пост охраны на каждый пожарный выход (это тре-
бует значительных затрат), а камеры наблюдения фиксируют весьма ограниченный про-
межуток времени. В связи с этим может сработать человеческий фактор, при котором
эвакуационные выходы закрывают на ключ после прохождения проверки пожарной безо-
пасности соответствующими органами. В случае возникновения пожара, когда люди рас-
считывают воспользоваться эвакуационным выходом, а он оказывается закрытым на
BY10775U2015.08.30

2. BY 10775 U 2015.08.30
2
ключ, это может привести к катастрофическим последствиям. Штрафы и лишение свобо-
ды - это мера наказания, но жизни погибших людей не вернуть.
Системы открытия эвакуационных выходов при срабатывании пожарной сигнализа-
ции заявителю неизвестны.
Задача полезной модели заключается в том, чтобы обеспечить надежную сохранность
подконтрольного имущества в любое время и гарантировать автоматическое открытие
дверей эвакуационного выхода в случае необходимости (возникновения пожара) незави-
симо от человеческого фактора.
Для решения поставленной задачи предлагается система открытия эвакуационных вы-
ходов при срабатывании пожарной сигнализации, содержащая электрозамок и локальный
блок управления, устанавливаемые на двери эвакуационного выхода и подключенные к
центральному блоку управления, который соединен с пожарной сигнализацией.
На фигуре представлена блок-схема предлагаемой полезной модели.
Электрозамок 1 размещается на двери эвакуационного выхода и подключен к локаль-
ному блоку управления 2, размещенному там же. Электрозамок 1 и локальный блок
управления 2 подключены к центральному блоку управления 3, который, в свою очередь,
соединен с пожарной сигнализацией 4. Связь всех элементов осуществляется посредством
проводов 5 или может быть беспроводной, например при помощи радиосигналов. Система
работает следующим образом.
Когда срабатывает пожарная сигнализация 4, на центральный блок управления 3 по-
дается сигнал, который автоматически открывает электрозамок 1 двери эвакуационного
выхода.
Предусмотрены дополнительные функции локального 2 и центрального 3 блоков
управления, которые используются в различных нештатных ситуациях.
Так, локальный блок управления имеет следующие функции:
автоматическое открытие двери эвакуационного выхода в случае разрыва связи с цен-
тральным блоком управления;
подача звукового сигнала при принудительном открытии двери эвакуационного выхода;
подача звукового сигнала при разрыве связи двери эвакуационного выхода с цен-
тральным блоком управления;
принудительное открытие двери эвакуационного выхода в случае необходимости с
подачей звукового сигнала и сигнала на центральный блок управления.
Центральный блок управления имеет следующие функции:
установка таймера до автоматического открытия двери эвакуационного выхода после
срабатывания пожарной сигнализации;
принудительная отмена открытия двери после срабатывания пожарной сигнализации
(например, при ложной тревоге);
принудительное открытие двери (например, в целях проверки);
принудительное открытие/закрытие каждого эвакуационного выхода по отдельности
(если эвакуационных выходов несколько);
срабатывание пожарной сигнализации и подача сигнала в случае разрыва связи с эва-
куационным выходом;
указание конкретного эвакуационного выхода, на пути к которому произошел разрыв
(если эвакуационных выходов несколько);
срабатывание пожарной сигнализации и подача сигнала при принудительном откры-
тии эвакуационного выхода с указанием конкретного эвакуационного выхода, где про-
изошло принудительное открытие (если эвакуационных выходов несколько);
фиксирование факта открытия каждых дверей эвакуационного выхода и момента
(время/дата) открытия по отдельности (если эвакуационных выходов несколько).
Таким образом, данная полезная модель обеспечивает автоматическое открытие две-
рей эвакуационных выходов при срабатывании пожарной сигнализации, а также открытие

3. BY 10775 U 2015.08.30
3
дверей в принудительном порядке механическим путем и без применения дополнитель-
ных средств, сопровождая открытие подачей звукового сигнала на локальном блоке
управления и подачей звукового сигнала на центральный блок управления, что дает воз-
можность определить конкретный момент открытия дверей и просмотреть по камерам на-
блюдения факт принудительного открытия определенных дверей.
