1. (19) BY (11) 10766
(13) U
(46) 2015.08.30
(51) МПК
ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
A 61H 39/00 (2006.01)
(54) УСТРОЙСТВО ДЛЯ РЕЗОНАНСНО-ВОЛНОВОГО ТЕСТИРОВАНИЯ
ОРГАНИЗМА ЧЕЛОВЕКА
(21) Номер заявки: u 20150108
(22) 2015.03.24
(71) Заявитель: Чегнев Вадим Леонидо-
вич (RU)
(72) Автор: Чегнев Вадим Леонидович (RU)
(73) Патентообладатель: Чегнев Вадим Ле-
онидович (RU)
(57)
1. Устройство для резонансно-волнового тестирования организма человека, содержа-
щее средства тестирования и терапии в виде функционально связанных между собой бло-
ка управления и регулировки резонансных характеристик и блока регистрации
физиологических и патологических электромагнитных колебаний, а также блока хранения
характеристик электромагнитного поля с биологически активных точек (БАТ) и биологи-
чески активных зон (БАЗ), управляемые ЭВМ, отличающееся тем, что средства тестиро-
вания и терапии смонтированы на платформе, выполненной в виде рабочего стола врача-
рефлексотерапевта, где дополнительно установлены электроэнцефалограф, аппарат газо-
разрядной визуализации (ГРВ-аппарат), индуктор с электродами для конечностей пациен-
та, которые соединены между собой управляющим программно-аппаратным комплексом,
содержащим блок хранения характеристик электромагнитного поля с БАТ и БАЗ, сервер с
базами данных для хранения характеристик электромагнитного поля с ГРВ-аппарата и
электроэнцефалографа, а также дисплей, соединенный с ЭВМ, при этом дисплей смонти-
рован подвижно с возможностью избирательного обзора экрана пациентом и/или врачом-
рефлексотерапевтом.
2. Устройство по п. 1, отличающееся тем, что блок регистрации физиологических и
патологических электромагнитных колебаний содержит контактный или бесконтактный
датчик для измерения характеристик электромагнитного поля.
3. Устройство по п. 2, отличающееся тем, что контактный датчик выполнен в форме
стержневого щупа, наконечник которого оснащен металлическим электродом.
BY10766U2015.08.30

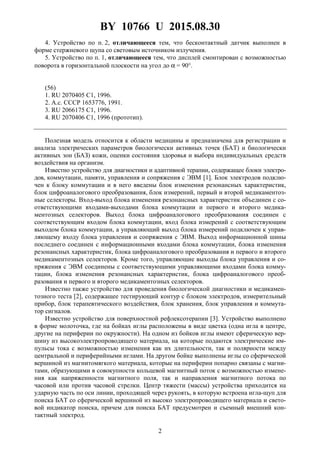

2. BY 10766 U 2015.08.30
2
4. Устройство по п. 2, отличающееся тем, что бесконтактный датчик выполнен в
форме стержневого щупа со световым источником излучения.
5. Устройство по п. 1, отличающееся тем, что дисплей смонтирован с возможностью
поворота в горизонтальной плоскости на угол до α = 90°.
(56)
1. RU 2070405 C1, 1996.
2. А.с. СССР 1653776, 1991.
3. RU 2066175 C1, 1996.
4. RU 2070406 C1, 1996 (прототип).
Полезная модель относится к области медицины и предназначена для регистрации и
анализа электрических параметров биологически активных точек (БАТ) и биологически
активных зон (БАЗ) кожи, оценки состояния здоровья и выбора индивидуальных средств
воздействия на организм.
Известно устройство для диагностики и адаптивной терапии, содержащее блоки электро-
дов, коммутации, памяти, управления и сопряжения с ЭВМ [1]. Блок электродов подклю-
чен к блоку коммутации и в него введены блок изменения резонансных характеристик,
блок цифроаналогового преобразования, блок измерений, первый и второй медикаментоз-
ные селекторы. Вход-выход блока изменения резонансных характеристик объединен с со-
ответствующими входами-выходами блока коммутации и первого и второго медика-
ментозных селекторов. Выход блока цифроаналогового преобразования соединен с
соответствующим входом блока коммутации, вход блока измерений с соответствующим
выходом блока коммутации, а управляющий выход блока измерений подключен к управ-
ляющему входу блока управления и сопряжения с ЭВМ. Выход информационной шины
последнего соединен с информационными входами блока коммутации, блока изменения
резонансных характеристик, блока цифроаналогового преобразования и первого и второго
медикаментозных селекторов. Кроме того, управляющие выходы блока управления и со-
пряжения с ЭВМ соединены с соответствующими управляющими входами блока комму-
тации, блока изменения резонансных характеристик, блока цифроаналогового преоб-
разования и первого и второго медикаментозных селекторов.
Известно также устройство для проведения биологической диагностики и медикамен-
тозного теста [2], содержащее тестирующий контур с блоком электродов, измерительный
прибор, блок терапевтического воздействия, блок хранения, блок управления и коммута-
тор сигналов.
Известно устройство для поверхностной рефлексотерапии [3]. Устройство выполнено
в форме молоточка, где на бойках иглы расположены в виде цветка (одна игла в центре,
другие на периферии по окружности). На одном из бойков иглы имеют сферическую вер-
шину из высокоэлектропроводящего материала, на которые подаются электрические им-
пульсы тока с возможностью изменения как их длительности, так и полярности между
центральной и периферийными иглами. На другом бойке выполнены иглы со сферической
вершиной из магнитомягкого материала, которые на периферии попарно связаны с магни-
тами, образующими в совокупности кольцевой магнитный поток с возможностью измене-
ния как напряженности магнитного поля, так и направления магнитного потока по
часовой или против часовой стрелки. Центр тяжести (массы) устройства приходится на
ударную часть по оси линии, проходящей через рукоять, в которую встроена игла-щуп для
поиска БАТ со сферической вершиной из высоко электропроводящего материала и свето-
вой индикатор поиска, причем для поиска БАТ предусмотрен и съемный внешний кон-
тактный электрод.
3. BY 10766 U 2015.08.30
3
Недостатками известных устройств являются относительно большое время обследо-
вания и малая достоверность диагностики и эффективности терапии.
В качестве прототипа выбрано устройство адаптивной биорезонансной терапии [4].
Устройство содержит средства тестирования и терапии в виде функционально связанных
между собой блока управления и регулировки резонансных характеристик и блока реги-
страции физиологических и патологических электромагнитных колебаний, а также блока
хранения характеристик электромагнитного ноля с БАТ и БАЗ, ЭВМ и измерительный
прибор. Управляющие выходы блока управления и сопряжения с ЭВМ соединены через
первый управляющий регистр с управляющими входами коммутатора, через второй
управляющий регистр с управляющими входами блока управления и регулировки резо-
нансных характеристик, а через третий управляющий регистр с управляющими входами
блока хранения характеристик колебаний с биологически активных точек и биологически
активных зон. Информационный вход объединен с информационными входами управ-
ляющих регистров и подключен через буферный регистр к выходу аналого-цифрового
преобразователя. Один из выходов коммутатора соединен через усилитель со входом из-
мерительного прибора и со входом аналого-цифрового преобразователя. Другие входы и
выходы коммутатора подключены к сигнальным соответственно входам и выходам блока
управления и регулировки резонансных характеристик. Между блоком хранения характе-
ристик колебаний с биологически активных точек и биологически активных зон и блоком
управления и регулировки резонансных характеристик включен блок регистрации физио-
логических и патологических колебаний электромагнитного поля.
Недостатками прототипа являются относительно низкие универсальность, а следова-
тельно, эффективность диагностики и терапии.
Техническим результатом полезной модели является повышение функциональности
рабочего места врача-рефлексотерапевта и расширение диагностических возможностей
при обследовании пациентов.
Технический результат достигается тем, в устройстве для резонансно-волнового тес-
тирования организма человека, содержащем средства тестирования и терапии в виде
функционально связанных между собой блока управления и регулировки резонансных ха-
рактеристик и блока регистрации физиологических и патологических электромагнитных
колебаний, а также блока хранения характеристик электромагнитного поля с биологиче-
ски активных точек (БАТ) и биологически активных зон (БАЗ), управляемые ЭВМ, со-
гласно полезной модели, средства тестирования и терапии смонтированы на платформе,
выполненной в виде рабочего стола врача-рефлексотерапевта, где дополнительно уста-
новлены электроэнцефалограф, аппарат газоразрядной визуализации (ГРВ-аппарат), ин-
дуктор с электродами для конечностей пациента, которые соединены между собой
управляющим программно-аппаратным комплексом, содержащим блок хранения характе-
ристик электромагнитного поля с БАТ и БАЗ, сервер с базами данных для хранения ха-
рактеристик электромагнитного поля с ГРВ-аппарата и электроэнцефалографа, а также
дисплей, соединенный с ЭВМ, при этом дисплей смонтирован подвижно с возможностью
избирательного обзора экрана пациентом и/или врачом-рефлексотерапевтом.
Блок регистрации физиологических и патологических электромагнитных колебаний
содержит контактный или бесконтактный датчик для измерения характеристик электро-
магнитного поля.
Контактный датчик выполнен в форме стержневого щупа, наконечник которого осна-
щен металлическим электродом.
Бесконтактный датчик выполнен в форме стержневого щупа со световым источником
излучения.
Дисплей смонтирован с возможностью поворота в горизонтальной плоскости на угол
до α = 90°.
4. BY 10766 U 2015.08.30
4

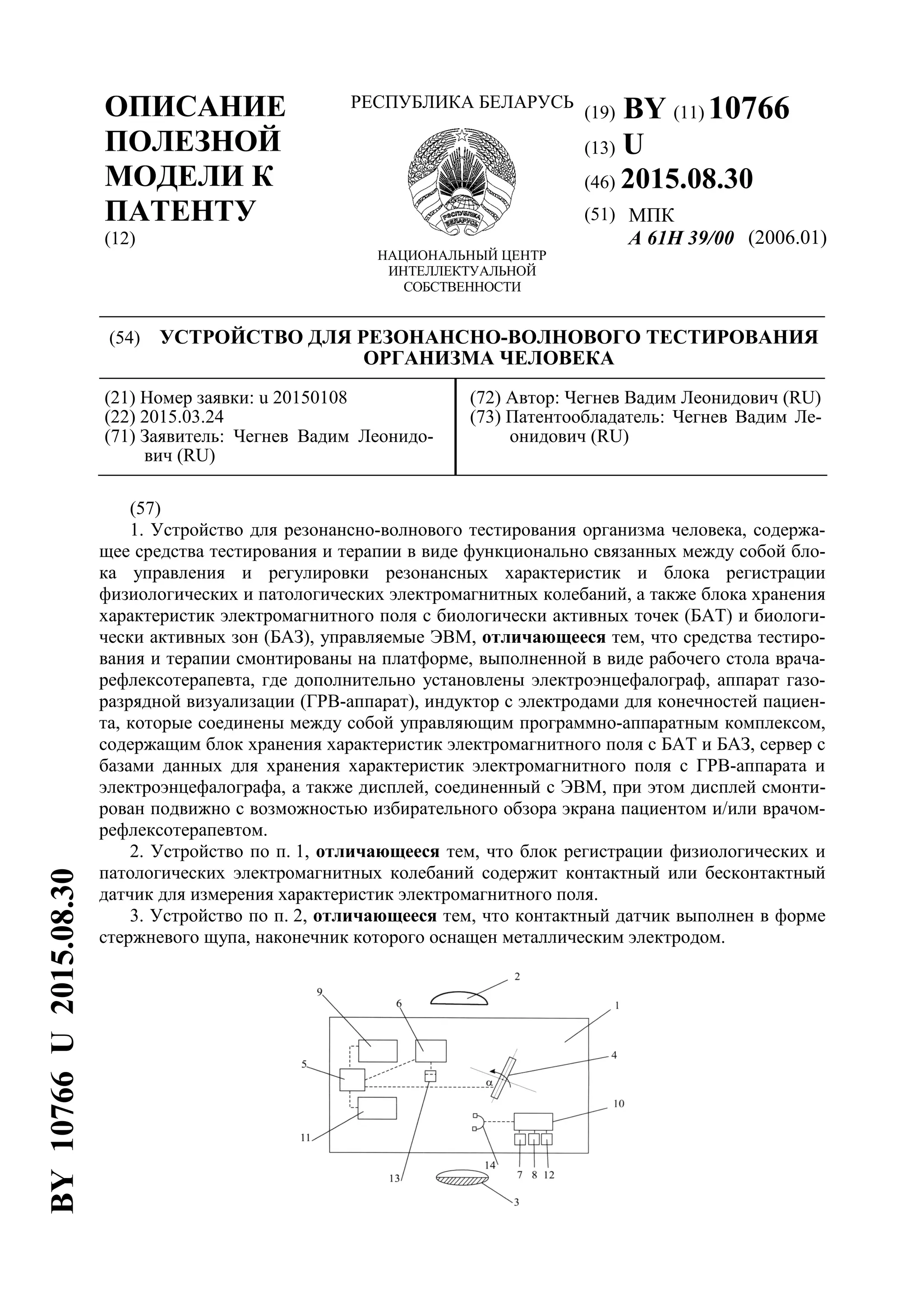

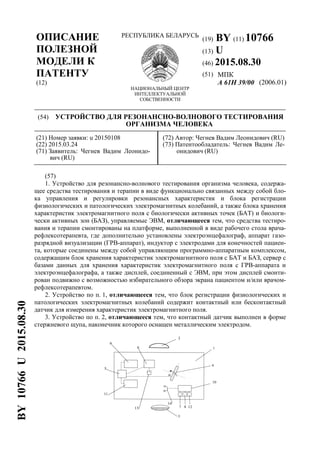

Сущность полезной модели поясняется фигурой, где представлено рабочее место вра-
ча-рефлексотерапевта с аппаратным комплексом.
Устройство содержит платформу в виде рабочего стола 1, место 2 для врача-
рефлексотерапевта, место 3 для пациента, размещенный между ними дисплей 4, соеди-
ненный с ЭВМ программно-аппаратного комплекса 5, индуктор с электродами 7, 8 и 12
для конечностей пациента средств тестирования и терапии в виде прибора 10 с блоком
управления и регулировки резонансных характеристик и блоком регистрации физиологи-
ческих и патологических электромагнитных колебаний (на фигуре не показаны) и прибора 6
с блоком хранения характеристик электромагнитного поля с биологически активных точек
и биологически активных зон (на фигуре не показано); электроэнцефалограф 9, аппарат
газоразрядной визуализации (ГРВ-аппарат) 11, которые связаны между собой управляю-
щим программно-аппаратным комплексом 5 с сервером (на фигуре не показано), содержа-
щим базы данных для хранения характеристик электромагнитного поля с ГРВ-аппарата 11
и электроэнцефалографа 9.
Устройство работает следующим образом. Подключают к источнику электроэнергии
(на фигуре не показано) и приводят в рабочее состояние средства тестирования и терапии
прибор 10, ГРВ-аппарат 11, электроэнцефалограф 9 и программно-аппаратный комплекс 5.
Далее врач-рефлексотерапевт размещает для обследования за рабочим столом 1 на место 3
пациента и в зависимости от проводимой процедуры подключает его последовательно к
ГРВ-аппарату 11, или к приборам 6 и 10 посредством электродов 7, 8 и 12, или электроэн-
цефалографу 9. Со своего рабочего места 2 врач-рефлексотерапевт проводит в определен-
ной последовательности необходимые манипуляции с приборами 6, 10, ГРВ-аппаратом 11
или электроэнцефалографом 9 и регистрирует физиологические и патологические значе-
ния параметров электромагнитных колебаний через контактные 7, 12 датчики или бескон-
тактный (световой) датчик 8, или датчики электроэнцефалографа 9 (на фигуре не пока-
зано). При работе с прибором 10 дисплей 4 поворачивают в горизонтальной плоскости на
угол до α = 90°, обеспечивая необходимый угол обзора экрана пациентом для записи сиг-
нала от зрительной реакции пациента на образ "картинки" обследуемого органа синхрон-
но со звуковым сигналом заданной частоты, подаваемым через индуктор с наушником 14.
Используя датчики-чашки 13 аппарата 6, врач-рефлексотерапевт записывает на носителе
(например, кондитерской крупке) терапевтическую дозу электромагнитного излучения
для последующего проведения терапии. При этом из баз данных сервера (на фигуре не
показано) программно-аппаратного комплекса 5 запрашивают стандартные значения фи-
зиологических характеристик обследуемых органов и сравнивают их с аналогичными по-
казателями пациента. Электроэнцефалографом 9 снимают электроэнцефалограмму (ЭЭГ)
пациента, измеряя и регистрируя электрическую разность потенциалов между точками
головного мозга, располагающимися в глубине или на его поверхности. При этом выде-
ляют следующие характерные составляющие электромагнитных колебаний, различаю-
щиеся по частоте и амплитуде, - ритмы:
альфа ритм (ν = 8-13 Гц, А = 50-100 мВ);

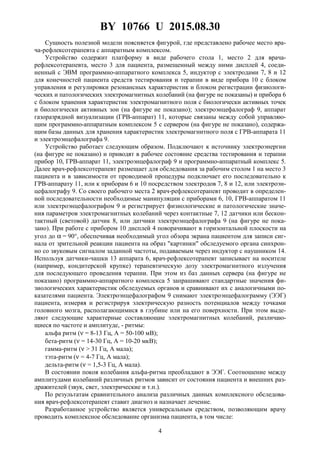

бета-ритм (ν = 14-30 Гц, А = 10-20 мкВ);
гамма-ритм (ν > 31 Гц, А мала);
тэта-ритм (ν = 4-7 Гц, А мала);
дельта-ритм (ν = 1,5-3 Гц, А мала).
В состоянии покоя колебания альфа-ритма преобладают в ЭЭГ. Соотношение между
амплитудами колебаний различных ритмов зависит от состояния пациента и внешних раз-
дражителей (звук, свет, электрические и т.п.).
По результатам сравнительного анализа различных данных комплексного обследова-
ния врач-рефлексотерапевт ставит диагноз и назначает лечение.
Разработанное устройство является универсальным средством, позволяющим врачу
проводить комплексное обследование организма пациента, в том числе:

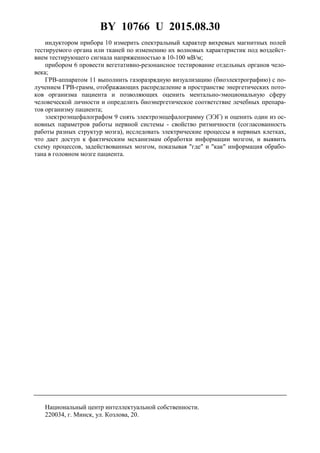

5. BY 10766 U 2015.08.30
5
индуктором прибора 10 измерить спектральный характер вихревых магнитных полей
тестируемого органа или тканей по изменению их волновых характеристик под воздейст-
вием тестирующего сигнала напряженностью в 10-100 мВ/м;
прибором 6 провести вегетативно-резонансное тестирование отдельных органов чело-
века;
ГРВ-аппаратом 11 выполнить газоразрядную визуализацию (биоэлектрографию) с по-
лучением ГРВ-грамм, отображающих распределение в пространстве энергетических пото-
ков организма пациента и позволяющих оценить ментально-эмоциональную сферу
человеческой личности и определить биоэнергетическое соответствие лечебных препара-
тов организму пациента;
электроэнцефалографом 9 снять электроэнцефалограмму (ЭЭГ) и оценить один из ос-
новных параметров работы нервной системы - свойство ритмичности (согласованность
работы разных структур мозга), исследовать электрические процессы в нервных клетках,
что дает доступ к фактическим механизмам обработки информации мозгом, и выявить
схему процессов, задействованных мозгом, показывая "где" и "как" информация обрабо-
тана в головном мозге пациента.
Национальный центр интеллектуальной собственности.
220034, г. Минск, ул. Козлова, 20.
