1. (19) BY (11) 10769
(13) U
(46) 2015.08.30
(51) МПК
A 61B 17/00 (2006.01)
ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(54) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ КОЖНОГО ДЕФЕКТА
У ЛАБОРАТОРНОГО ЖИВОТНОГО
(21) Номер заявки: u 20150003
(22) 2015.01.05
(71) Заявитель: Учреждение образования
"Гродненский государственный ме-
дицинский университет" (BY)
(72) Авторы: Меламед Владимир Дмитрие-
вич; Астремская Галина Владимиров-
на (BY)
(73) Патентообладатель: Учреждение обра-
зования "Гродненский государствен-
ный медицинский университет" (BY)
(57)
Устройство для моделирования кожного дефекта у лабораторного животного, изго-
товленное в виде циркуля, содержащее шарнирно соединенные друг с другом опорную и
рабочую ножки с фиксирующими винтами, на опорной ножке имеется установочный
штырек цилиндрической формы диаметром 1-2 мм, а на рабочей ножке выполнен про-
дольный паз для установки режущего элемента в виде пластины-лезвия в форме прямо-
угольника со скошенным под углом 65-70° нижним основанием с заостренным концом.

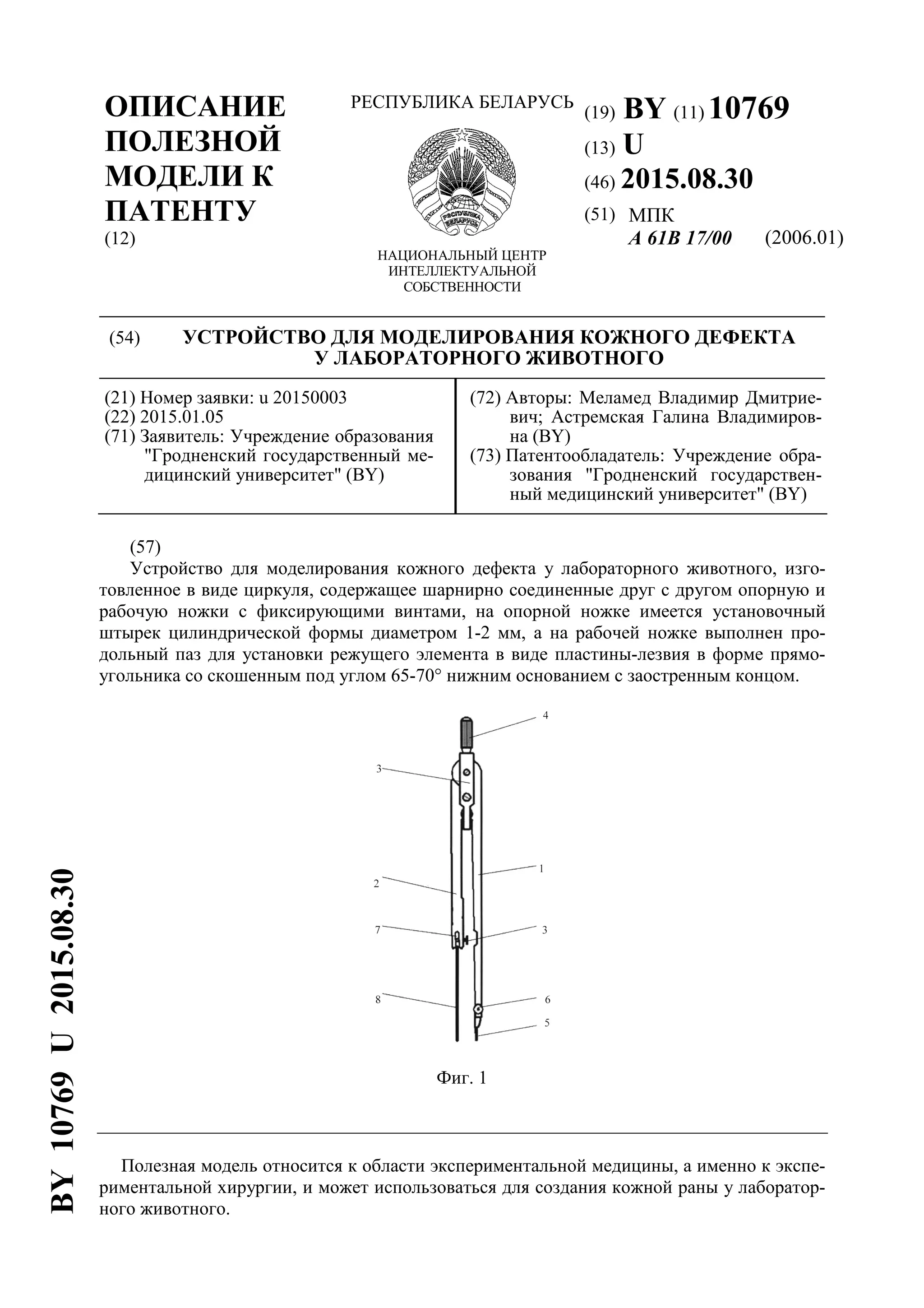

Фиг. 1
Полезная модель относится к области экспериментальной медицины, а именно к экспе-
риментальной хирургии, и может использоваться для создания кожной раны у лаборатор-
ного животного.
BY10769U2015.08.30

2. BY 10769 U 2015.08.30
2
Из просмотра доступной литературы нам не удалось обнаружить источник, который
мог бы служить прототипом заявляемой полезной модели.
Задача полезной модели - разработать устройство для создания кожной раны заданного
диаметра у лабораторного животного.
Поставленная задача решается путем создания устройства, изготовленного в виде цир-
куля и содержащего шарнирно соединенные друг с другом опорную и рабочую ножки с
фиксирующими винтами, на опорной ножке имеется установочный штырек цилиндриче-
ской формы диаметром 1-2 мм, а на рабочей ножке выполнен продольный паз для уста-
новки режущего элемента в виде пластины-лезвия в форме прямоугольника со
скошенным под углом 65-70° нижним основанием с заостренным концом.
На фиг. 1 представлен общий вид устройства, вид спереди.
На фиг. 2 представлен общий вид устройства, вид сбоку.
Устройство выполнено из нержавеющей стали марки М40Х и состоит из двух ножек -
опорной (1) и рабочей (2). Ножки соединены шарниром (3), на шарнире смонтирована ру-
коятка (4). У основания опорной ножки (1) имеется установочный штырек (5) цилиндри-
ческой форты диаметром 1-2 мм с фиксирующим винтом (6) для его фиксации. На
рабочей ножке (2) имеется паз (7) для режущего элемента (8) в виде пластины-лезвия в
форме прямоугольника со скошенным под углом 65-70° нижним основанием с заострен-
ным концом и фиксирующий винт (6).
Приспособление используют следующим образом. Заведомо устанавливают нужное
расстояние между ножками (1) и (2) устройства. Под эфирным наркозом удаляют шерсть
(выщипывание с последующим выбриванием) и обрабатывают 70 %-ным спиртом межло-
паточную область либо тазовую конечность крысы. В центр подготовленного участка,
предварительно растянутого швами-держалками, устанавливают установочный штырек
(5) опорной ножки (1) устройства, после чего круговым движением острым концом режу-
щего элемента (8) производят разрез кожи, формируя кожную рану заданного диаметра.
Сконструированное устройство просто в изготовлении, пригодно для многоразового
пользования, легко подвергается обработке и может быть использовано в любой экспери-
ментальной лаборатории.
Фиг. 2
