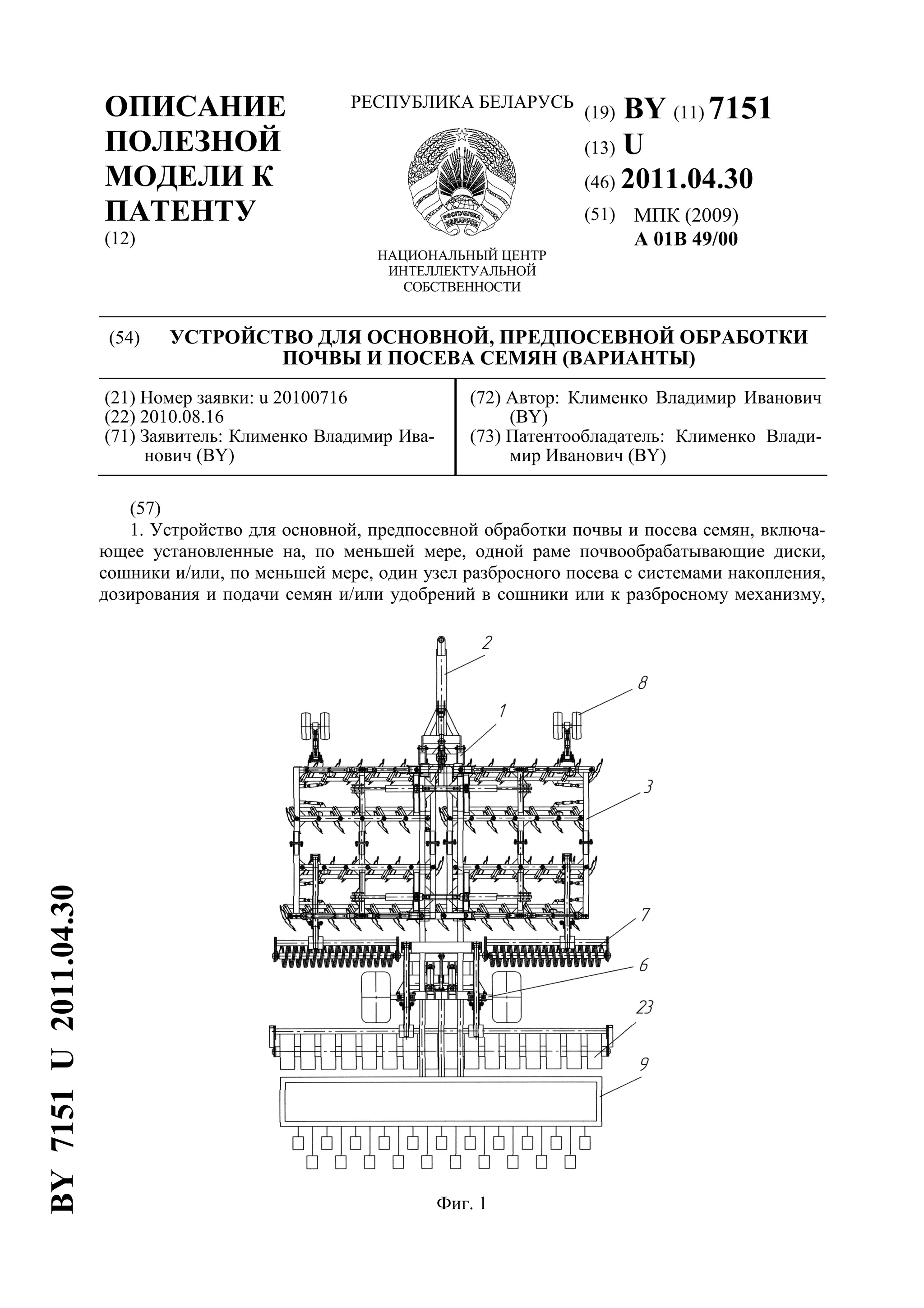

1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 7151
(13) U
(46) 2011.04.30
(51) МПК (2009)
A 01B 49/00
(54) УСТРОЙСТВО ДЛЯ ОСНОВНОЙ, ПРЕДПОСЕВНОЙ ОБРАБОТКИ
ПОЧВЫ И ПОСЕВА СЕМЯН (ВАРИАНТЫ)
(21) Номер заявки: u 20100716
(22) 2010.08.16
(71) Заявитель: Клименко Владимир Ива-
нович (BY)
(72) Автор: Клименко Владимир Иванович
(BY)
(73) Патентообладатель: Клименко Влади-
мир Иванович (BY)
(57)
1. Устройство для основной, предпосевной обработки почвы и посева семян, включа-
ющее установленные на, по меньшей мере, одной раме почвообрабатывающие диски,
сошники и/или, по меньшей мере, один узел разбросного посева с системами накопления,
дозирования и подачи семян и/или удобрений в сошники или к разбросному механизму,
Фиг. 1
BY7151U2011.04.30

2. BY 7151 U 2011.04.30
2
по меньшей мере, один заделывающий рабочий орган, причем почвообрабатывающие
диски установлены на индивидуальных стойках или, по меньшей мере, по два диска на
одной оси, или выполнены в виде дисковой батареи, по меньшей мере, один почвообраба-
тывающий барабан, установленный за и/или перед расположенными, по меньшей мере, в
три ряда почвообрабатывающими дисками, отличающееся тем, что содержит, по мень-
шей мере, один прикатывающий элемент, установленный за и/или перед почвообрабаты-
вающим барабаном, содержащим, по меньшей мере, один спиральный элемент, имеющий
прикатывающую и мульчирующую поверхности.
2. Устройство для основной, предпосевной обработки почвы и посева семян, включа-
ющее установленные на, по меньшей мере, одной раме на стойках рыхлящие почвообра-
батывающие рабочие органы, сошники и/или, по меньшей мере, один узел разбросного
посева с системами накопления, дозирования и подачи семян и/или удобрений в сошники
или к разбросному механизму, по меньшей мере, один заделывающий рабочий орган, по
меньшей мере, один почвообрабатывающий барабан, установленный за и/или перед рас-
положенными, по меньшей мере, в три ряда почвообрабатывающими рабочими органами,
выполненными в виде рыхлящих лап и/или стрельчатых лап, и/или глубокорыхлителей,
и/или комбинации рабочих органов, отличающееся тем, что содержит, по меньшей мере,
один прикатывающий элемент, установленный за и/или перед почвообрабатывающим ба-
рабаном, содержащим, по меньшей мере, один спиральный элемент, имеющий прикаты-
вающую и мульчирующую поверхности.
3. Устройство для основной, предпосевной обработки почвы и посева семян, включа-
ющее установленные на, по меньшей мере, одной раме на стойках рыхлящие почвообра-
батывающие рабочие органы, сошники и/или, по меньшей мере, один узел разбросного
посева с системами накопления, дозирования и подачи семян и/или удобрений в сошники
или к разбросному механизму, по меньшей мере, один заделывающий рабочий орган, по
меньшей мере, один почвообрабатывающий барабан, установленный за и/или перед рас-
положенными, по меньшей мере, в три ряда почвообрабатывающими рабочими органами,
выполненными в виде комбинации почвообрабатывающих дисков с рыхлящими лапами
или стрельчатыми лапами, или глубокорыхлителями, или их комбинациями, и установ-
ленными совместно в одном ряду или с чередованием в рядах с почвообрабатывающими
дисками, отличающееся тем, что содержит, по меньшей мере, один прикатывающий эле-
мент, установленный за и/или перед почвообрабатывающим барабаном, содержащим, по
меньшей мере, один спиральный элемент, имеющий прикатывающую и мульчирующую
поверхности.
(56)
1. SU1570664, МПК A 01B 49/06, 1990.
2. RU2161391, МПК A 01B 49/06, 2001.
3. RU2335111, МПК A 01B 49/06, 2008.
4. BY 6309 U, МПК A 01B 49/00, 2010.
Полезная модель относится к сельскохозяйственному машиностроению, в частности
к устройствам для обработки почвы одновременно с посевом семян и/или внесением
удобрений.
Известен комбинированный агрегат для предпосевной обработки почвы и сева [1], со-
держащий последовательно установленные при помощи грядиля рабочие органы для по-
лосовой поярусной обработки почвы, выполненные в виде лап, высевающее устройство с
сошником, загортачи и каток. Перед сошником установлены всвал сферические диски для
образования гряд.

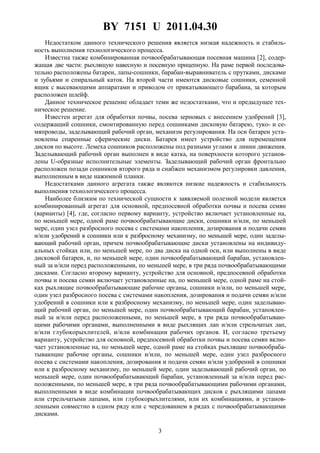

3. BY 7151 U 2011.04.30
3
Недостатком данного технического решения является низкая надежность и стабиль-
ность выполнения технологического процесса.
Известна также комбинированная почвообрабатывающая посевная машина [2], содер-
жащая две части: рыхлящую навесную и посевную прицепную. На раме первой последова-
тельно расположены батареи, лапы-сошники, барабан-выравниватель с прутками, дисками
и зубьями и спиральный каток. На второй части имеются дисковые сошники, семенной
ящик с высевающими аппаратами и приводом от прикатывающего барабана, за которым
расположен шлейф.
Данное техническое решение обладает теми же недостатками, что и предыдущее тех-
ническое решение.
Известен агрегат для обработки почвы, посева зерновых с внесением удобрений [3],
содержащий сошники, смонтированную перед сошниками дисковую батарею, туко- и се-
мяпроводы, заделывающий рабочий орган, механизм регулирования. На оси батареи уста-
новлены спаренные сферические диски. Батарея имеет устройство для перемещения
дисков по высоте. Лемеха сошников расположены под разными углами к линии движения.
Заделывающий рабочий орган выполнен в виде катка, на поверхности которого установ-
лены U-образные исполнительные элементы. Заделывающий рабочий орган фронтально
расположен позади сошников второго ряда и снабжен механизмом регулировки давления,
выполненным в виде нажимной планки.
Недостатками данного агрегата также являются низкие надежность и стабильность
выполнения технологического процесса.
Наиболее близким по технической сущности к заявляемой полезной модели является
комбинированный агрегат для основной, предпосевной обработки почвы и посева семян
(варианты) [4], где, согласно первому варианту, устройство включает установленные на,
по меньшей мере, одной раме почвообрабатывающие диски, сошники и/или, по меньшей
мере, один узел разбросного посева с системами накопления, дозирования и подачи семян
и/или удобрений в сошники или к разбросному механизму, по меньшей мере, один заделы-
вающий рабочий орган, причем почвообрабатывающие диски установлены на индивиду-
альных стойках или, по меньшей мере, по два диска на одной оси, или выполнены в виде
дисковой батареи, и, по меньшей мере, один почвообрабатывающий барабан, установлен-
ный за и/или перед расположенными, по меньшей мере, в три ряда почвообрабатывающими
дисками. Согласно второму варианту, устройство для основной, предпосевной обработки
почвы и посева семян включает установленные на, по меньшей мере, одной раме на стой-
ках рыхлящие почвообрабатывающие рабочие органы, сошники и/или, по меньшей мере,
один узел разбросного посева с системами накопления, дозирования и подачи семян и/или
удобрений в сошники или к разбросному механизму, по меньшей мере, один заделываю-
щий рабочий орган, по меньшей мере, один почвообрабатывающий барабан, установлен-
ный за и/или перед расположенными, по меньшей мере, в три ряда почвообрабатываю-
щими рабочими органами, выполненными в виде рыхлящих лап и/или стрельчатых лап,
и/или глубокорыхлителей, и/или комбинации рабочих органов. И, согласно третьему
варианту, устройство для основной, предпосевной обработки почвы и посева семян вклю-
чает установленные на, по меньшей мере, одной раме на стойках рыхлящие почвообраба-
тывающие рабочие органы, сошники и/или, по меньшей мере, один узел разбросного
посева с системами накопления, дозирования и подачи семян и/или удобрений в сошники
или к разбросному механизму, по меньшей мере, один заделывающий рабочий орган, по
меньшей мере, один почвообрабатывающий барабан, установленный за и/или перед рас-
положенными, по меньшей мере, в три ряда почвообрабатывающими рабочими органами,
выполненными в виде комбинации почвообрабатывающих дисков с рыхлящими лапами
или стрельчатыми лапами, или глубокорыхлителями, или их комбинациями, и установ-
ленными совместно в одном ряду или с чередованием в рядах с почвообрабатывающими
дисками.

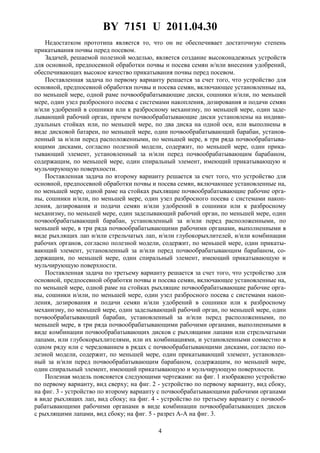

4. BY 7151 U 2011.04.30
4
Недостатком прототипа является то, что он не обеспечивает достаточную степень
прикатывания почвы перед посевом.
Задачей, решаемой полезной моделью, является создание высоконадежных устройств
для основной, предпосевной обработки почвы и посева семян и/или внесения удобрений,
обеспечивающих высокое качество прикатывания почвы перед посевом.
Поставленная задача по первому варианту решается за счет того, что устройство для
основной, предпосевной обработки почвы и посева семян, включающее установленные на,
по меньшей мере, одной раме почвообрабатывающие диски, сошники и/или, по меньшей
мере, один узел разбросного посева с системами накопления, дозирования и подачи семян
и/или удобрений в сошники или к разбросному механизму, по меньшей мере, один заде-
лывающий рабочий орган, причем почвообрабатывающие диски установлены на индиви-
дуальных стойках или, по меньшей мере, по два диска на одной оси, или выполнены в
виде дисковой батареи, по меньшей мере, один почвообрабатывающий барабан, установ-
ленный за и/или перед расположенными, по меньшей мере, в три ряда почвообрабатыва-
ющими дисками, согласно полезной модели, содержит, по меньшей мере, один прика-
тывающий элемент, установленный за и/или перед почвообрабатывающим барабаном,
содержащим, по меньшей мере, один спиральный элемент, имеющий прикатывающую и
мульчирующую поверхности.
Поставленная задача по второму варианту решается за счет того, что устройство для
основной, предпосевной обработки почвы и посева семян, включающее установленные на,
по меньшей мере, одной раме на стойках рыхлящие почвообрабатывающие рабочие орга-
ны, сошники и/или, по меньшей мере, один узел разбросного посева с системами накоп-
ления, дозирования и подачи семян и/или удобрений в сошники или к разбросному
механизму, по меньшей мере, один заделывающий рабочий орган, по меньшей мере, один
почвообрабатывающий барабан, установленный за и/или перед расположенными, по
меньшей мере, в три ряда почвообрабатывающими рабочими органами, выполненными в
виде рыхлящих лап и/или стрельчатых лап, и/или глубокорыхлителей, и/или комбинации
рабочих органов, согласно полезной модели, содержит, по меньшей мере, один прикаты-
вающий элемент, установленный за и/или перед почвообрабатывающим барабаном, со-
держащим, по меньшей мере, один спиральный элемент, имеющий прикатывающую и
мульчирующую поверхности.
Поставленная задача по третьему варианту решается за счет того, что устройство для
основной, предпосевной обработки почвы и посева семян, включающее установленные на,
по меньшей мере, одной раме на стойках рыхлящие почвообрабатывающие рабочие орга-
ны, сошники и/или, по меньшей мере, один узел разбросного посева с системами накоп-
ления, дозирования и подачи семян и/или удобрений в сошники или к разбросному
механизму, по меньшей мере, один заделывающий рабочий орган, по меньшей мере, один
почвообрабатывающий барабан, установленный за и/или перед расположенными, по
меньшей мере, в три ряда почвообрабатывающими рабочими органами, выполненными в
виде комбинации почвообрабатывающих дисков с рыхлящими лапами или стрельчатыми
лапами, или глубокорыхлителями, или их комбинациями, и установленными совместно в
одном ряду или с чередованием в рядах с почвообрабатывающими дисками, согласно по-
лезной модели, содержит, по меньшей мере, один прикатывающий элемент, установлен-
ный за и/или перед почвообрабатывающим барабаном, содержащим, по меньшей мере,
один спиральный элемент, имеющий прикатывающую и мульчирующую поверхности.
Полезная модель поясняется следующими чертежами: на фиг. 1 изображено устройство
по первому варианту, вид сверху; на фиг. 2 - устройство по первому варианту, вид сбоку,
на фиг. 3 - устройство по второму варианту с почвообрабатывающими рабочими органами
в виде рыхлящих лап, вид сбоку; на фиг. 4 - устройство по третьему варианту с почвооб-
рабатывающими рабочими органами в виде комбинации почвообрабатывающих дисков
с рыхлящими лапами, вид сбоку; на фиг. 5 - разрез A-A на фиг. 3.

5. BY 7151 U 2011.04.30
5
Согласно полезной модели, устройство может быть прицепным или полунавесным и
состоять из центральной рамы 1, подсоединенных к ней с возможностью поворота сницы 2,
боковых поворотных рам 3, на которых на индивидуальных стойках 4 не менее чем в три
ряда установлены почвообрабатывающие диски 5 (фиг. 2). За поворотными рамами 3
установлена транспортная тележка 6. К рамным конструкциям присоединен, по меньшей
мере, один почвообрабатывающий барабан 7, выполненный в виде, по меньшей мере, од-
ного спирального элемента 8.
Почвообрабатывающий барабан 7 может быть подсоединен к рамам 3 и спереди (на
фиг. не показаны). Последовательно за почвообрабатывающим барабаном 7 установлены
связанные непосредственно с боковыми поворотными рамами 3 и центральной рамой 1
или установленные на раме сеялки 9, связанные механизмом навески 10 с центральной
рамой 1 сошники 11 и/или узел разбросного посева (на фиг. не показан) с системами 12
накопления, дозирования и подачи семян и удобрений или только семян в сошники 11
(или к разбросному устройству). Колеса 13 транспортной тележки 6 устанавливаются пе-
ред почвообрабатывающим барабаном 7 или непосредственно за ними. За сошниками 11
или разбросным устройством к рамам 1, 3 или раме сеялки 9 присоединены заделывающие
рабочие органы 14 в виде загортачей. Силовой механизм подъема и опускания сницы 2
выполнен, например, в виде гидроцилиндра 15 с регулируемой длиной штока или без по-
следней или винтового механизма. Силовой механизм поворота каждой из боковых рам 3 вы-
полнен в виде, по меньшей мере, одного гидроцилиндра 16, а силовой механизм подъема и
опускания транспортной тележки 6 (путем ее поворота относительно элементов рамы 1)
выполнен в виде, по меньшей мере, одного гидроцилиндра 17.
Каждая боковая поворотная рама 3 представляет собой рамную конструкцию с уста-
новленными на ней стойками 18 с почвообрабатывающими рабочими органами в виде
рыхлящих лап 19 (фиг. 3), или более мощных лап 19, выполненных в виде глубокорыхли-
телей или их комбинаций. Рамная конструкция может также содержать комбинации поч-
вообрабатывающих рабочих органов в виде, например, дисков 5 и рыхлящих лап 19
(фиг. 4). Механизм 20 регулировки (гидравлический или винтовой) положения сеялки 9
относительно центральной рамы 1 агрегата позволяет обеспечивать установку глубины
хода сошников 11 относительно почвообрабатывающих рабочих органов 5 и 19.
В случае выполнения устройства навесным вместо сницы 2 на центральную раму 1
устанавливается трехточечный или выполненный иным образом механизм подсоединения
устройства к навеске энергетического средства. Спиральный элемент 8 содержит мульчи-
рующую 21 и прикатывающую 22 поверхности (фиг. 5). За почвообрабатывающим бара-
баном 7 (или перед ним) на рамных конструкциях установлен, по меньшей мере, один
прикатывающий элемент 23, выполненный, например, в виде, по меньшей мере, одного
прикатывающего резинового колеса, прикатывающего барабана и т.д. и т.п.
Устройство работает следующим образом.
С помощью энергетического средства устройству придается скорость поступательного
перемещения. При этом рыхлящие диски 5, и/или рыхлящие лапы 19, и/или глубокорых-
лители заглубляются в землю, и почва активно рыхлится на глубину от 0,01 до 1,5 м. По-
сле и/или перед рыхлением почва выравнивается и прикатывается почвообрабатывающим
барабаном 7 и вслед за ним прикатывающим элементом 23. При этом лущение стерни от
0,01 м до 0,15 м осуществляется предпочтительно стрельчатыми и/или дугообразными,
и/или дисковыми почвообрабатывающими органами. Культивация почвы осуществляется
установленными на стойках 4 почвообрабатывающими органами в виде стрельчатых
и/или дугообразных лап. Обработка почвы до глубины 1,5 м, например перед посадкой
саженцев деревьев, осуществляется установленными на стойках, выполненными в виде
мощных лап 19 глубокорыхлителей и/или дисков 5, и/или дугообразных лап, и/или
стрельчатых лап. Замена каждой из поворотных рам 3 с указанным выше набором почво-
обрабатывающих органов производится, например, путем снятия и установки пальцев,

6. BY 7151 U 2011.04.30
6
фиксирующих положение рамы 3 относительно рамы 1 и обеспечивающих поворот рам 3
относительно рамы 1 с помощью гидроцилиндров 15.
По первому варианту за один проход устройства непосредственно после прохода поч-
вообрабатывающих дисков производится посев семян (рожь, ячмень, пшеница и другие
зерновые культуры) рядковыми высевающими рабочими органами - сошниками 11.
При посеве редьки масличной на зеленые удобрения высевающий рабочий орган,
например узел разбросного посева, может устанавливаться перед почвообрабатывающими
рабочими органами или после них по ходу движения агрегата.
Использование узла разбросного посева позволяет заделывать семена, по меньшей ме-
ре, одним рядом почвообрабатывающих рабочих органов одновременно с подготовкой
семенного ложа. Это уменьшает затраты на посев по сравнению с использованием рядко-
вых высевающих рабочих органов, уменьшается металлоемкость устройства, удешевляет-
ся способ обработки почвы и посева. Посев многокомпонентных смесей (викоовсяные и
т.д.) может осуществляться одновременно разбросными и рядковыми высевающими орга-
нами. Мелкосемянный компонент высевается разбросным высевающим органом, распо-
ложенным перед, по меньшей мере, одним почвообрабатывающим рабочим органом, а
более крупные компоненты смеси высеваются рядковыми высевающими органами, рас-
положенными за почвообрабатывающими рабочими органами на глубину, равную или
меньшую глубины семенного ложа, выполненного почвообрабатывающим блоком.
Использование первого варианта устройства наиболее предпочтительно и экономически
целесообразно при летне-осеннем посеве сельскохозяйственных культур на всех типах
почв.
Использование второго варианта устройства наиболее предпочтительно в весенний
период, например, по фону зяблевой осенней вспашки. При этом агрегат раздавливает
комки и выравнивает почву на глубину, соответствующую агротехническим требованиям
под высеваемую культуру. Непосредственно после подготовки семенного ложа за один
проход агрегата производится посев рядковыми высевающими органами 11 и заделка се-
мян одним или более загортачами 14.
Применение третьего варианта устройства наиболее целесообразно на тяжелых свя-
занных почвах, где необходимы большие энергетические затраты на раздавливание ком-
ков почвы и выравнивание ее поверхности. При этом рабочие органы в виде дисков и лап
рыхлят и выравнивают почву, а почвообрабатывающий барабан 7 и прикатывающий эле-
мент 23 качественно раздавливают почву и выравнивают ее поверхность с подготовкой
семенного ложа. Рядковые высевающие рабочие органы 11, например дисковые сошники,
высевают семена на необходимую глубину с последующей заделкой их загортачами 14.
Указанные выше варианты устройств для основной, предпосевной обработки почвы и
посева позволяют качественно готовить семенное ложе с выполнением операций подго-
товки почвы и посева за один проход агрегата, что в 2-3 раза сокращает энерго- и трудоза-
траты на подготовку почвы, посев и агротехнические сроки выполнения указанных выше
операций полевых работ. Качественный высев семян на необходимую по агротехническим
требованиям глубину обеспечивается тем, что рядковые высевающие рабочие органы или
узлы разбросного посева конструктивно взаимосвязаны с рамными элементами устройств
для обработки почвы.
Расположение, по меньшей мере, в три ряда дисков и других почвообрабатывающих
рабочих органов позволяет обеспечить качественную обработку почвы за один проход аг-
регата, так как при меньшем количестве рядов необходим дополнительный проход агрега-
та, что увеличивает энергозатраты на процесс обработки почвы и посева.
Преимуществом данной группы технических решений является то, что используются
конструктивные элементы, обеспечивающие двухстадийное прикатывание, а именно: поч-
вообрабатывающий барабан 7 и прикатывающий элемент 23 на первой стадии производят
создание семенного ложа из структурной почвы без эрозионноопасных частиц с частич-

7. BY 7151 U 2011.04.30
7
ным уплотнением основания семенного ложа, а на второй стадии - прикатывание почвы
перед посевом с помощью, по меньшей мере, одного прикатывающего элемента, что
улучшает всхожесть растений.
Фиг. 2
Фиг. 3
Фиг. 4

8. BY 7151 U 2011.04.30
8
Фиг. 5
Национальный центр интеллектуальной собственности.
220034, г. Минск, ул. Козлова, 20.
