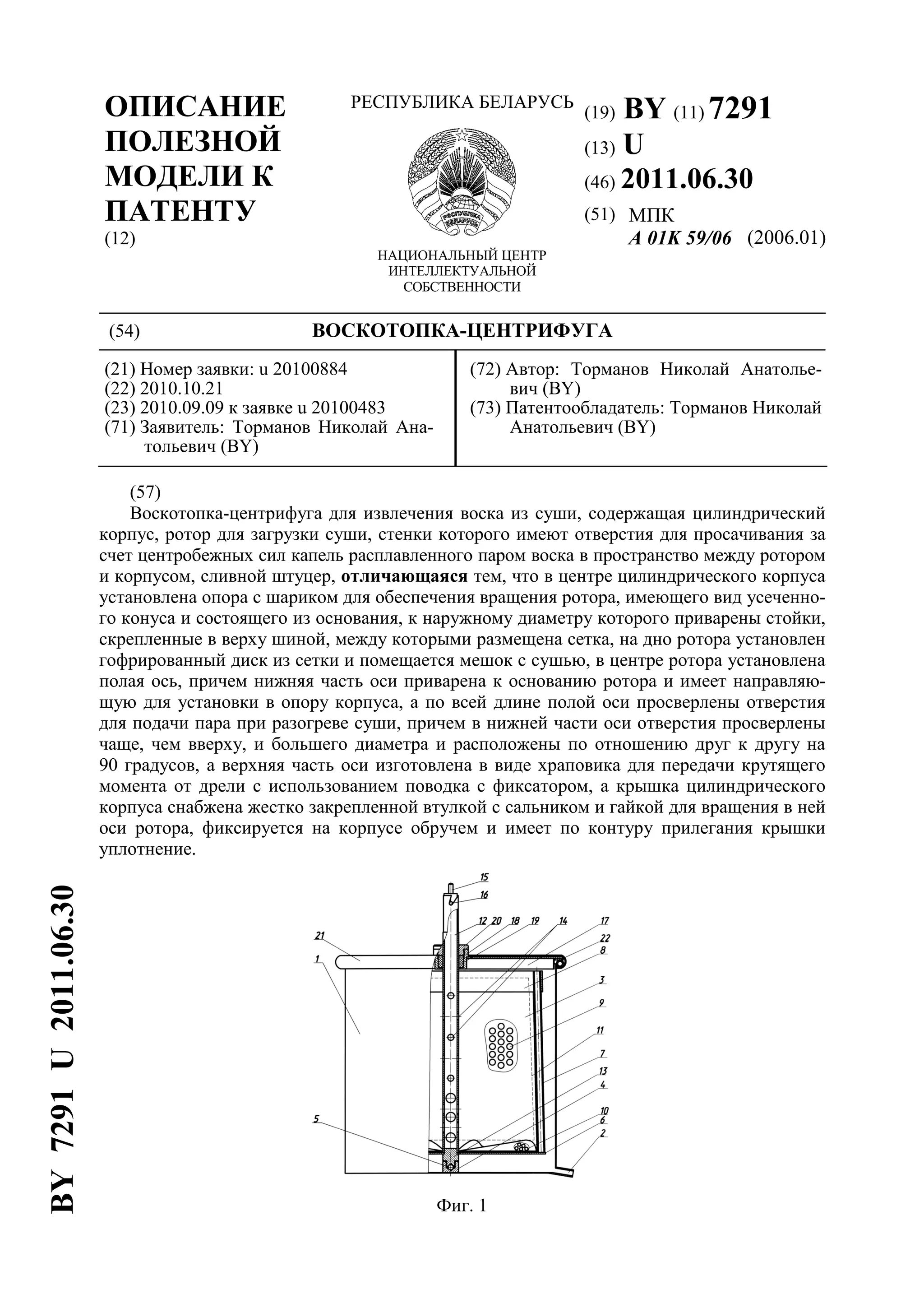

1. ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(19) BY (11) 7291
(13) U
(46) 2011.06.30
(51) МПК
A 01K 59/06 (2006.01)
(54) ВОСКОТОПКА-ЦЕНТРИФУГА
(21) Номер заявки: u 20100884
(22) 2010.10.21
(23) 2010.09.09 к заявке u 20100483
(71) Заявитель: Торманов Николай Ана-
тольевич (BY)
(72) Автор: Торманов Николай Анатолье-
вич (BY)
(73) Патентообладатель: Торманов Николай
Анатольевич (BY)
(57)
Воскотопка-центрифуга для извлечения воска из суши, содержащая цилиндрический
корпус, ротор для загрузки суши, стенки которого имеют отверстия для просачивания за
счет центробежных сил капель расплавленного паром воска в пространство между ротором
и корпусом, сливной штуцер, отличающаяся тем, что в центре цилиндрического корпуса
установлена опора с шариком для обеспечения вращения ротора, имеющего вид усеченно-
го конуса и состоящего из основания, к наружному диаметру которого приварены стойки,
скрепленные в верху шиной, между которыми размещена сетка, на дно ротора установлен
гофрированный диск из сетки и помещается мешок с сушью, в центре ротора установлена
полая ось, причем нижняя часть оси приварена к основанию ротора и имеет направляю-
щую для установки в опору корпуса, а по всей длине полой оси просверлены отверстия
для подачи пара при разогреве суши, причем в нижней части оси отверстия просверлены
чаще, чем вверху, и большего диаметра и расположены по отношению друг к другу на
90 градусов, а верхняя часть оси изготовлена в виде храповика для передачи крутящего
момента от дрели с использованием поводка с фиксатором, а крышка цилиндрического
корпуса снабжена жестко закрепленной втулкой с сальником и гайкой для вращения в ней
оси ротора, фиксируется на корпусе обручем и имеет по контуру прилегания крышки
уплотнение.
Фиг. 1
BY7291U2011.06.30

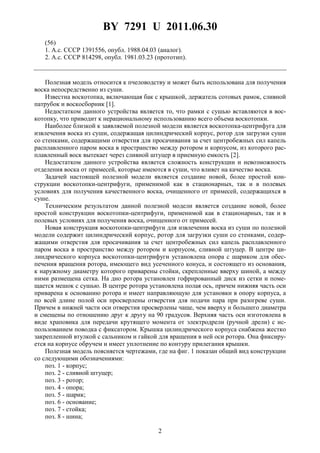

2. BY 7291 U 2011.06.30
2
(56)
1. А.c. СССР 1391556, опубл. 1988.04.03 (аналог).
2. А.c. СССР 814298, опубл. 1981.03.23 (прототип).
Полезная модель относится к пчеловодству и может быть использована для получения
воска непосредственно из суши.
Известна воскотопка, включающая бак с крышкой, держатель сотовых рамок, сливной
патрубок и воскосборник [1].
Недостатком данного устройства является то, что рамки с сушью вставляются в вос-
котопку, что приводит к нерациональному использованию всего объема воскотопки.
Наиболее близкой к заявляемой полезной модели является воскотопка-центрифуга для
извлечения воска из суши, содержащая цилиндрический корпус, ротор для загрузки суши
со стенками, содержащими отверстия для просачивания за счет центробежных сил капель
расплавленного паром воска в пространство между ротором и корпусом, из которого рас-
плавленный воск вытекает через сливной штуцер в приемную емкость [2].
Недостатком данного устройства является сложность конструкции и невозможность
отделения воска от примесей, которые имеются в суши, что влияет на качество воска.
Задачей настоящей полезной модели является создание новой, более простой кон-
струкции воскотопки-центрифуги, применимой как в стационарных, так и в полевых
условиях для получения качественного воска, очищенного от примесей, содержащихся в
суше.
Техническим результатом данной полезной модели является создание новой, более
простой конструкции воскотопки-центрифуги, применимой как в стационарных, так и в
полевых условиях для получения воска, очищенного от примесей.
Новая конструкция воскотопки-центрифуги для извлечения воска из суши по полезной
модели содержит цилиндрический корпус, ротор для загрузки суши со стенками, содер-
жащими отверстия для просачивания за счет центробежных сил капель расплавленного
паром воска в пространство между ротором и корпусом, сливной штуцер. В центре ци-
линдрического корпуса воскотопки-центрифуги установлена опора с шариком для обес-
печения вращения ротора, имеющего вид усеченного конуса, и состоящего из основания,
к наружному диаметру которого приварены стойки, скрепленные вверху шиной, а между
ними размещена сетка. На дно ротора установлен гофрированный диск из сетки и поме-
щается мешок с сушью. В центре ротора установлена полая ось, причем нижняя часть оси
приварена к основанию ротора и имеет направляющую для установки в опору корпуса, а
по всей длине полой оси просверлены отверстия для подачи пара при разогреве суши.
Причем в нижней части оси отверстия просверлены чаще, чем вверху и большего диаметра
и смещены по отношению друг к другу на 90 градусов. Верхняя часть оси изготовлена в
виде храповика для передачи крутящего момента от электродрели (ручной дрели) с ис-
пользованием поводка с фиксатором. Крышка цилиндрического корпуса снабжена жестко
закрепленной втулкой с сальником и гайкой для вращения в ней оси ротора. Она фиксиру-
ется на корпусе обручем и имеет уплотнение по контуру прилегания крышки.
Полезная модель поясняется чертежами, где на фиг. 1 показан общий вид конструкции
со следующими обозначениями:
поз. 1 - корпус;
поз. 2 - сливной штуцер;
поз. 3 - ротор;
поз. 4 - опора;
поз. 5 - шарик;
поз. 6 - основание;
поз. 7 - стойка;
поз. 8 - шина;

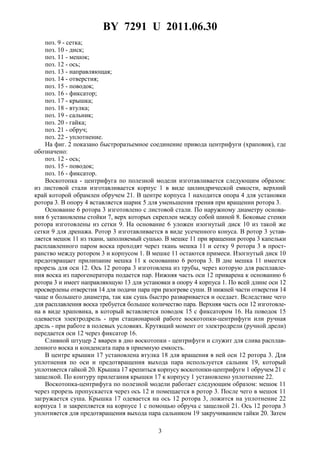

3. BY 7291 U 2011.06.30
3
поз. 9 - сетка;
поз. 10 - диск;
поз. 11 - мешок;
поз. 12 - ось;
поз. 13 - направляющая;
поз. 14 - отверстия;
поз. 15 - поводок;
поз. 16 - фиксатор;
поз. 17 - крышка;
поз. 18 - втулка;
поз. 19 - сальник;
поз. 20 - гайка;
поз. 21 - обруч;
поз. 22 - уплотнение.
На фиг. 2 показано быстроразъемное соединение привода центрифуги (храповик), где
обозначено:
поз. 12 - ось;
поз. 15 - поводок;
поз. 16 - фиксатор.
Воскотопка - центрифуга по полезной модели изготавливается следующим образом:
из листовой стали изготавливается корпус 1 в виде цилиндрической емкости, верхний
край которой обрамлен обручем 21. В центре корпуса 1 находится опора 4 для установки
ротора 3. В опору 4 вставляется шарик 5 для уменьшения трения при вращении ротора 3.
Основание 6 ротора 3 изготовлено с листовой стали. По наружному диаметру основа-
ния 6 установлены стойки 7, верх которых скреплен между собой шиной 8. Боковые стенки
ротора изготовлены из сетки 9. На основание 6 уложен изогнутый диск 10 из такой же
сетки 9 для дренажа. Ротор 3 изготавливается в виде усеченного конуса. В ротор 3 устав-
ляется мешок 11 из ткани, заполняемый сушью. В мешке 11 при вращении ротора 3 капельки
расплавленного паром воска проходят через ткань мешка 11 и сетку 9 ротора 3 в прост-
ранство между ротором 3 и корпусом 1. В мешке 11 остаются примеси. Изогнутый диск 10
предотвращает прилипание мешка 11 к основанию 6 ротора 3. В дне мешка 11 имеется
прорезь для оси 12. Ось 12 ротора 3 изготовлена из трубы, через которую для расплавле-
ния воска из парогенератора подается пар. Нижняя часть оси 12 приварена к основанию 6
ротора 3 и имеет направляющую 13 для установки в опору 4 корпуса 1. По всей длине оси 12
просверлены отверстия 14 для подачи пара при разогреве суши. В нижней части отверстия 14
чаще и большего диаметра, так как сушь быстро разваривается и оседает. Вследствие чего
для расплавления воска требуется большее количество пара. Верхняя часть оси 12 изготовле-
на в виде храповика, в который вставляется поводок 15 с фиксатором 16. На поводок 15
одевается электродрель - при стационарной работе воскотопки-центрифуги или ручная
дрель - при работе в полевых условиях. Крутящий момент от электродрели (ручной дрели)
передается оси 12 через фиксатор 16.
Сливной штуцер 2 вварен в дно воскотопки - центрифуги и служит для слива расплав-
ленного воска и конденсата пара в приемную емкость.
В центре крышки 17 установлена втулка 18 для вращения в ней оси 12 ротора 3. Для
уплотнения по оси и предотвращения выхода пара используется сальник 19, который
уплотняется гайкой 20. Крышка 17 крепиться корпусу воскотопки-центрифуги 1 обручем 21 с
защелкой. По контуру прилегания крышки 17 к корпусу 1 установлено уплотнение 22.
Воскотопка-центрифуга по полезной модели работает следующим образом: мешок 11
через прорезь пропускается через ось 12 и помещается в ротор 3. После чего в мешок 11
загружается суша. Крышка 17 одевается на ось 12 ротора 3, ложится на уплотнение 22
корпуса 1 и закрепляется на корпусе 1 с помощью обруча с защелкой 21. Ось 12 ротора 3
уплотняется для предотвращения выхода пара сальником 19 закручиванием гайки 20. Затем

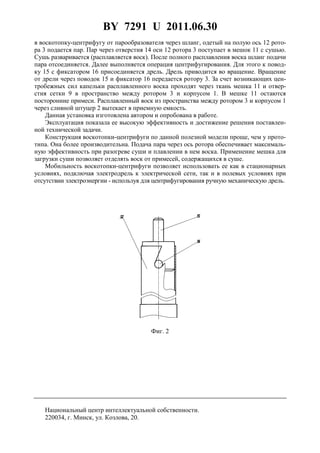

4. BY 7291 U 2011.06.30
4
в воскотопку-центрифугу от парообразователя через шланг, одетый на полую ось 12 рото-
ра 3 подается пар. Пар через отверстия 14 оси 12 ротора 3 поступает в мешок 11 с сушью.
Сушь разваривается (расплавляется воск). После полного расплавления воска шланг подачи
пара отсоединяется. Далее выполняется операция центрифугирования. Для этого к повод-
ку 15 с фиксатором 16 присоединяется дрель. Дрель приводится во вращение. Вращение
от дрели через поводок 15 и фиксатор 16 передается ротору 3. За счет возникающих цен-
тробежных сил капельки расплавленного воска проходят через ткань мешка 11 и отвер-
стия сетки 9 в пространство между ротором 3 и корпусом 1. В мешке 11 остаются
посторонние примеси. Расплавленный воск из пространства между ротором 3 и корпусом 1
через сливной штуцер 2 вытекает в приемную емкость.
Данная установка изготовлена автором и опробована в работе.
Эксплуатация показала ее высокую эффективность и достижение решения поставлен-
ной технической задачи.
Конструкция воскотопки-центрифуги по данной полезной модели проще, чем у прото-
типа. Она более производительна. Подача пара через ось ротора обеспечивает максималь-
ную эффективность при разогреве суши и плавлении в нем воска. Применение мешка для
загрузки суши позволяет отделять воск от примесей, содержащихся в суше.
Мобильность воскотопки-центрифуги позволяет использовать ее как в стационарных
условиях, подключая электродрель к электрической сети, так и в полевых условиях при
отсутствии электроэнергии - используя для центрифугирования ручную механическую дрель.
Фиг. 2
