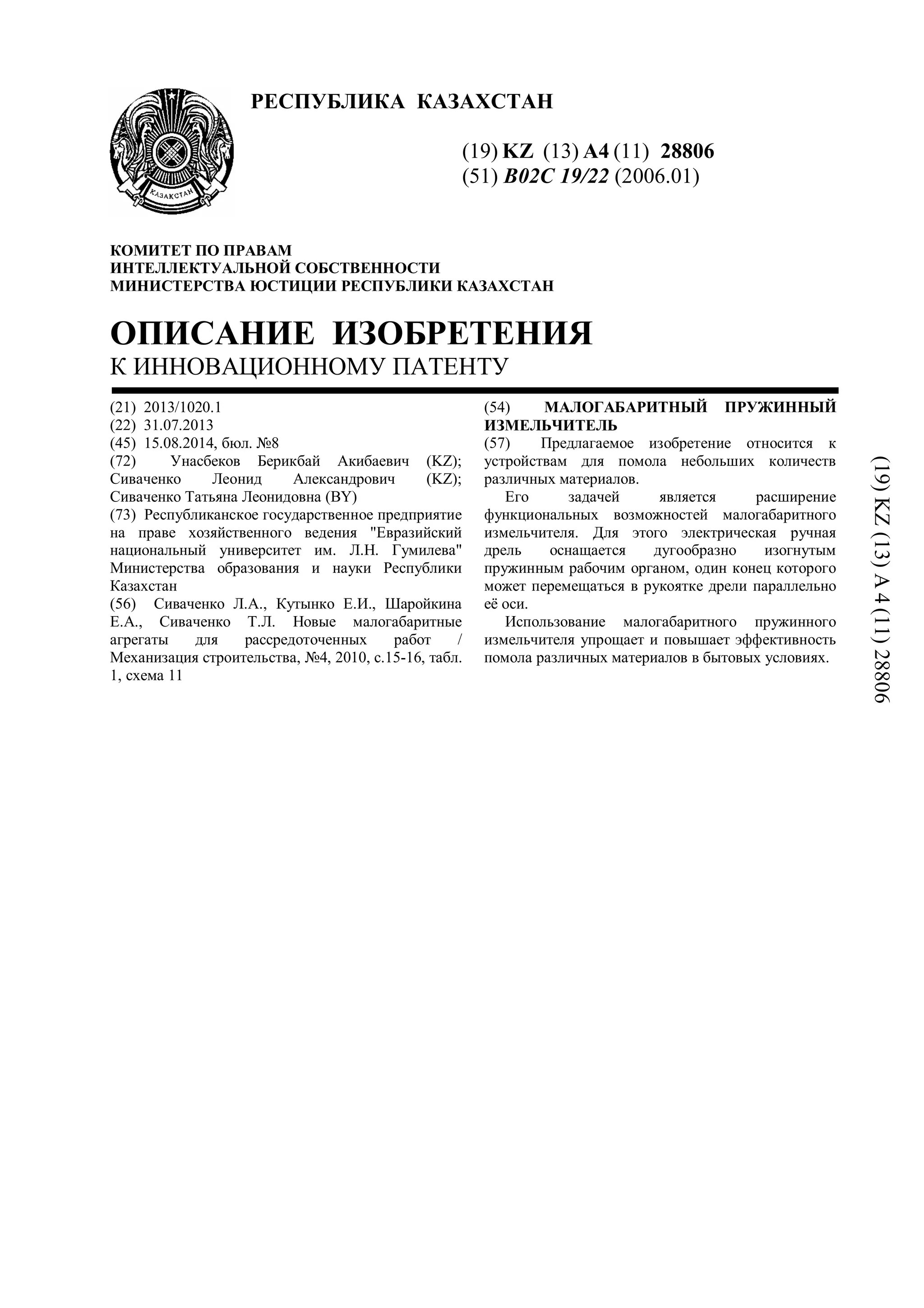

1. РЕСПУБЛИКА КАЗАХСТАН
(19) KZ (13) A4 (11) 28806
(51) B02C 19/22 (2006.01)
КОМИТЕТ ПО ПРАВАМ
ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ
МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ИННОВАЦИОННОМУ ПАТЕНТУ
(21) 2013/1020.1
(22) 31.07.2013
(45) 15.08.2014, бюл. №8
(72) Унасбеков Берикбай Акибаевич (KZ);
Сиваченко Леонид Александрович (KZ);
Сиваченко Татьяна Леонидовна (BY)
(73) Республиканское государственное предприятие
на праве хозяйственного ведения "Евразийский
национальный университет им. Л.Н. Гумилева"
Министерства образования и науки Республики
Казахстан
(56) Сиваченко Л.А., Кутынко Е.И., Шаройкина
Е.А., Сиваченко Т.Л. Новые малогабаритные
агрегаты для рассредоточенных работ /
Механизация строительства, №4, 2010, с.15-16, табл.
1, схема 11
(54) МАЛОГАБАРИТНЫЙ ПРУЖИННЫЙ
ИЗМЕЛЬЧИТЕЛЬ
(57) Предлагаемое изобретение относится к
устройствам для помола небольших количеств
различных материалов.
Его задачей является расширение
функциональных возможностей малогабаритного
измельчителя. Для этого электрическая ручная
дрель оснащается дугообразно изогнутым
пружинным рабочим органом, один конец которого
может перемещаться в рукоятке дрели параллельно
её оси.
Использование малогабаритного пружинного
измельчителя упрощает и повышает эффективность
помола различных материалов в бытовых условиях.
(19)KZ(13)A4(11)28806

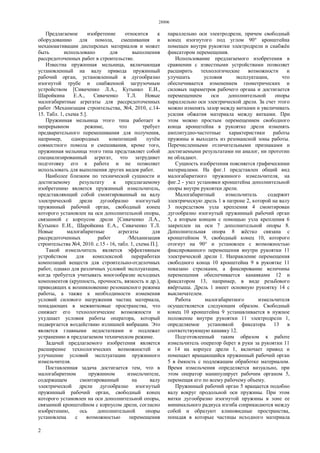

2. 28806
2
Предлагаемое изобретение относится к
оборудованию для помола, смешивания и
механоактивации дисперсных материалов и может
быть использовано для выполнения
рассредоточенных работ в строительстве.
Известна пружинная мельница, включающая
установленный на валу привода пружинный
рабочий орган, установленный в дугообразно
изогнутой трубе и снабженной загрузочным
устройством [Сиваченко Л.А., Кутынко Е.И.,
Шаройкина Е.А., Сиваченко Т.Л. Новые
малогабаритные агрегаты для рассредоточенных
работ /Механизация строительства, №4, 2010, с.14-
15. Табл. 1, схема 5.].
Пружинная мельница этого типа работает в
непрерывном режиме, что требует
предварительного перемешивания для получения,
например, однородных композиций путём
совместного помола и смешивания, кроме того,
пружинная мельница этого типа представляет собой
специализированный агрегат, что затрудняет
подготовку его к работе и не позволяет
использовать для выполнения других видов работ.
Наиболее близким по технической сущности и
достигаемому результату к предлагаемому
изобретению является пружинный измельчитель,
представляющий собой смонтированный на валу
электрической дрели дугообразно изогнутый
пружинный рабочий орган, свободный конец
которого установлен на оси дополнительной опоры,
связанной с корпусом дрели [Сиваченко Л.А.,
Кутынко Е.И., Шаройкина Е.А., Сиваченко Т.Л.
Новые малогабаритные агрегаты для
рассредоточенных работ /Механизация
строительства №4, 2010. с.15 - 16, табл. 1, схема П.].
Такой измельчитель является эффективным
устройством для комплексной переработки
композиций веществ для строительно-отделочных
работ, однако для различных условий эксплуатации,
когда требуется учитывать многообразие исходных
компонентов (крупность, прочность, вязкость и др.),
приводящих к возникновению резонансного режима
работы, а также к необходимости изменения
условий силового нагружения частиц материала,
попадающих в межвитковые пространства, что
снижает его технологические возможности и
ухудшает условия работы оператора, который
подвергается воздействию излишней вибрации. Это
является главными недостатками и подлежат
устранению в предлагаемом техническом режиме.
Задачей предлагаемого изобретения является
расширение технологических возможностей и
улучшение условий эксплуатации пружинного
измельчителя.
Поставленная задача достигается тем, что в
малогабаритном пружинном измельчителе,
содержащем смонтированный на валу
электрической дрели дугообразно изогнутый
пружинный рабочий орган, свободный конец
которого установлен на оси дополнительной опоры,
связанной кронштейном с корпусом дрели, согласно
изобретению, ось дополнительной опоры
установлена с возможностью перемещения
параллельно оси электродрели, причем свободный
конец изогнутого под углом 90° кронштейна
помещен внутри рукоятки электродрели и снабжён
фиксатором перемещения.
Использование предлагаемого изобретения в
сравнении с известными устройствами позволяет
расширить технологические возможности и
улучшить условия эксплуатации, что
обеспечивается изменением геометрических и
силовых параметров рабочего органа и достигается
перемещением оси дополнительной опоры
параллельно оси электрической дрели. За счет этого
можно изменять зазор между витками и увеличивать
усилия обжатия материала между витками. При
этом можно простым перемещением свободного
конца кронштейна в рукоятке дрели изменять
амплитудно-частотные характеристики работы
пружины и выходить из резонансной зоны работы.
Перечисленными отличительными признаками и
достигаемыми результатами ни аналог, ни прототип
не обладают.

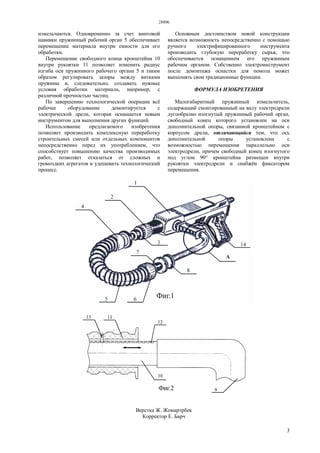

Сущность изобретения поясняется графическими
материалами. На фиг.1 представлен общий вид
малогабаритного пружинного измельчителя, на
фиг.2 - узел установки кронштейна дополнительной
опоры внутри рукоятки дрели.
Малогабаритный измельчитель содержит
электрическую дрель 1 в патроне 2, которой на валу
3 посредством узла крепления 4 смонтирован
дугообразно изогнутый пружинный рабочий орган
5, а вторым концом с помощью узла крепления 6
закреплен на оси 7 дополнительной опоры 8.
Дополнительная опора 8 жёстко связана с
кронштейном 9, свободный конец 10, которого
отогнут на 90° и установлен с возможностью
фиксированного перемещения внутри рукоятки 11
электрической дрели 1. Направление перемещения
свободного конца 10 кронштейна 9 в рукоятке 11
показано стрелками, а фиксирование величины
перемещения обеспечивается канавками 12 и
фиксатором 13, например, в виде резьбового
ввёртыша. Дрель 1 имеет основную рукоятку 14 с
выключателем.
Работа малогабаритного измельчителя
осуществляется следующим образом. Свободный
конец 10 кронштейна 9 устанавливается в нужное
положение внутри рукоятки 11 электродрели 1,
определяемое установкой фиксатора 13 в
соответствующую канавку 12.
Подготовленный таким образом к работе
измельчитель оператор берет в руки за рукоятки 11
и 14 на корпусе дрели 1, включает привод и
помещает вращающийся пружинный рабочий орган
5 в ёмкость с подлежащим обработке материалом.
Время измельчения определяется визуально, при
этом оператор манипулирует рабочим органом 5,
перемещая его по всему рабочему объему.
Пружинный рабочий орган 5 вращается подобно
валу вокруг продольной оси пружины. При этом
витки дугообразно изогнутой пружины в зоне ее
минимального радиуса изгиба соприкасаются между
собой и образуют клиновидные пространства,
попадая в которые частицы исходного материала

3. 28806
3
измельчаются. Одновременно за счет винтовой
навивки пружинный рабочий орган 5 обеспечивает
перемещение материала внутри емкости для его
обработки.
Перемещение свободного конца кронштейна 10
внутри рукоятки 11 позволяет изменить радиус
изгиба оси пружинного рабочего органа 5 и таким
образом регулировать зазоры между витками
пружины и, следовательно, создавать нужные
условия обработки материала, например, с
различной прочностью частиц.
По завершению технологической операции всё
рабочее оборудование демонтируется с
электрической дрели, которая оснащается новым
инструментом для выполнения других функций.
Использование предлагаемого изобретения
позволяет производить комплексную переработку
строительных смесей или отдельных компонентов
непосредственно перед их употреблением, что
способствует повышению качества производимых
работ, позволяет отказаться от сложных и
громоздких агрегатов и удешевить технологический
процесс.
Основным достоинством новой конструкции
является возможность непосредственно с помощью
ручного электрифицированного инструмента
производить глубокую переработку сырья, что
обеспечивается оснащением его пружинным
рабочим органом. Собственно электроинструмент
после демонтажа оснастки для помола может
выполнять свои традиционные функции.
ФОРМУЛА ИЗОБРЕТЕНИЯ
Малогабаритный пружинный измельчитель,
содержащий смонтированный на валу электродрели
дугообразно изогнутый пружинный рабочий орган,
свободный конец которого установлен на оси
дополнительной опоры, связанной кронштейном с
корпусом дрели, отличающийся тем, что ось
дополнительной опоры установлена с
возможностью перемещения параллельно оси
электродрели, причем свободный конец изогнутого
под углом 90° кронштейна размещен внутри
рукоятки электродрели и снабжён фиксатором
перемещения.
