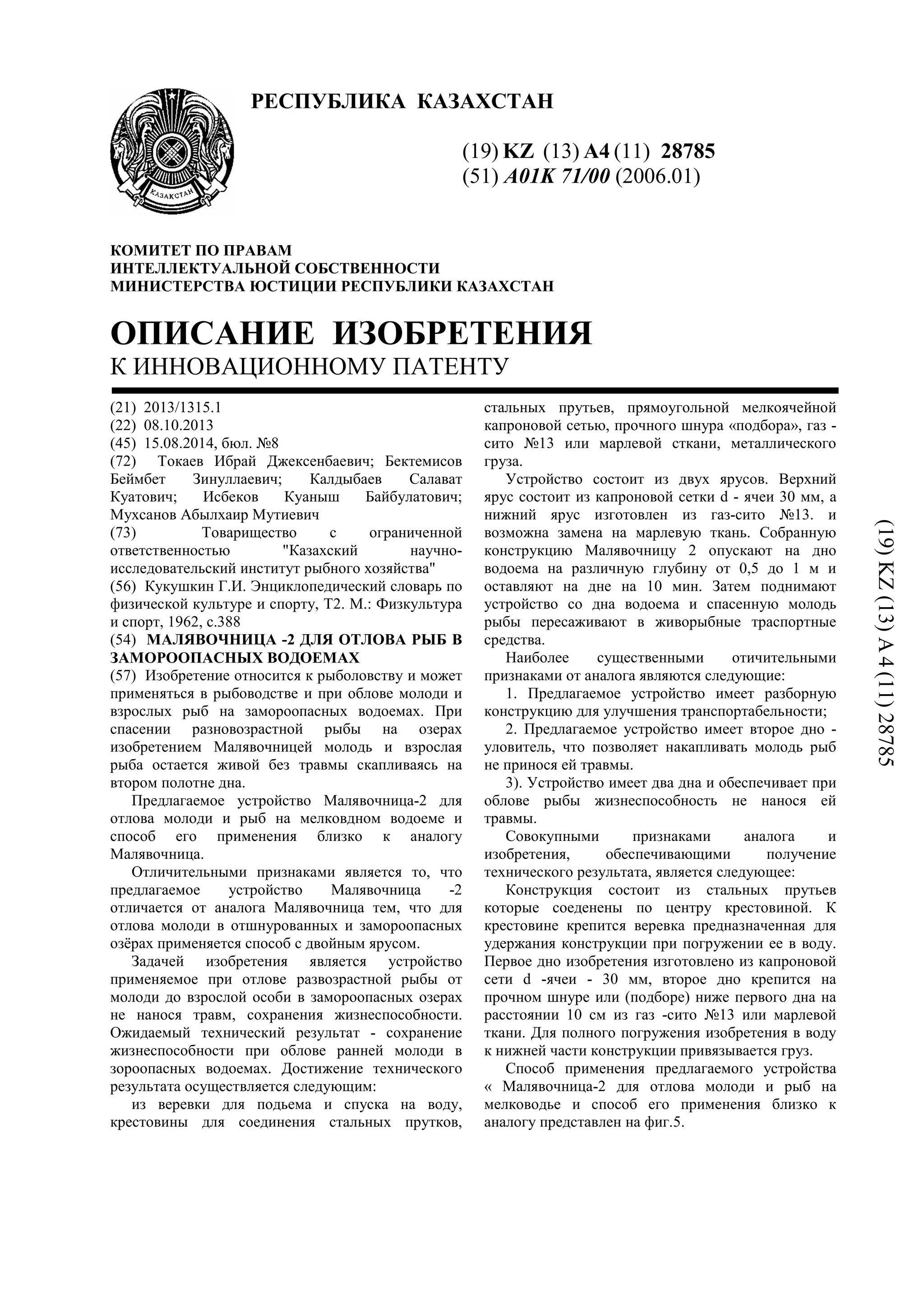

1. РЕСПУБЛИКА КАЗАХСТАН
(19) KZ (13) A4 (11) 28785
(51) A01K 71/00 (2006.01)
КОМИТЕТ ПО ПРАВАМ
ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ
МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ИННОВАЦИОННОМУ ПАТЕНТУ
(21) 2013/1315.1
(22) 08.10.2013
(45) 15.08.2014, бюл. №8
(72) Токаев Ибрай Джексенбаевич; Бектемисов
Беймбет Зинуллаевич; Калдыбаев Салават
Куатович; Исбеков Куаныш Байбулатович;
Мухсанов Абылхаир Мутиевич
(73) Товарищество с ограниченной
ответственностью "Казахский научно-
исследовательский институт рыбного хозяйства"
(56) Кукушкин Г.И. Энциклопедический словарь по
физической культуре и спорту, Т2. М.: Физкультура
и спорт, 1962, c.388
(54) МАЛЯВОЧНИЦА -2 ДЛЯ ОТЛОВА РЫБ В
ЗАМОРООПАСНЫХ ВОДОЕМАХ
(57) Изобретение относится к рыболовству и может
применяться в рыбоводстве и при облове молоди и
взрослых рыб на замороопасных водоемах. При
спасении разновозрастной рыбы на озерах
изобретением Малявочницей молодь и взрослая
рыба остается живой без травмы скапливаясь на
втором полотне дна.
Предлагаемое устройство Малявочница-2 для
отлова молоди и рыб на мелковдном водоеме и
способ его применения близко к аналогу
Малявочница.
Отличительными признаками является то, что
предлагаемое устройство Малявочница -2
отличается от аналога Малявочница тем, что для
отлова молоди в отшнурованных и замороопасных
озёрах применяется способ с двойным ярусом.
Задачей изобретения является устройство
применяемое при отлове развозрастной рыбы от
молоди до взрослой особи в замороопасных озерах
не нанося травм, сохранения жизнеспособности.
Ожидаемый технический результат - сохранение
жизнеспособности при облове ранней молоди в
зороопасных водоемах. Достижение технического
результата осуществляется следующим:
из веревки для подьема и спуска на воду,
крестовины для соединения стальных прутков,
стальных прутьев, прямоугольной мелкоячейной
капроновой сетью, прочного шнура «подбора», газ -
сито №13 или марлевой сткани, металлического
груза.
Устройство состоит из двух ярусов. Верхний
ярус состоит из капроновой сетки d - ячеи 30 мм, а
нижний ярус изготовлен из газ-сито №13. и
возможна замена на марлевую ткань. Собранную
конструкцию Малявочницу 2 опускают на дно
водоема на различную глубину от 0,5 до 1 м и
оставляют на дне на 10 мин. Затем поднимают
устройство со дна водоема и спасенную молодь
рыбы пересаживают в живорыбные траспортные
средства.
Наиболее существенными отичительными
признаками от аналога являются следующие:
1. Предлагаемое устройство имеет разборную
конструкцию для улучшения транспортабельности;
2. Предлагаемое устройство имеет второе дно -
уловитель, что позволяет накапливать молодь рыб
не принося ей травмы.
3). Устройство имеет два дна и обеспечивает при
облове рыбы жизнеспособность не нанося ей
травмы.
Совокупными признаками аналога и
изобретения, обеспечивающими получение
технического результата, является следующее:
Конструкция состоит из стальных прутьев
которые соеденены по центру крестовиной. К
крестовине крепится веревка предназначенная для
удержания конструкции при погружении ее в воду.
Первое дно изобретения изготовлено из капроновой
сети d -ячеи - 30 мм, второе дно крепится на
прочном шнуре или (подборе) ниже первого дна на
расстоянии 10 см из газ -сито №13 или марлевой
ткани. Для полного погружения изобретения в воду
к нижней части конструкции привязывается груз.
Способ применения предлагаемого устройства
« Малявочница-2 для отлова молоди и рыб на
мелководье и способ его применения близко к
аналогу представлен на фиг.5.
(19)KZ(13)A4(11)28785

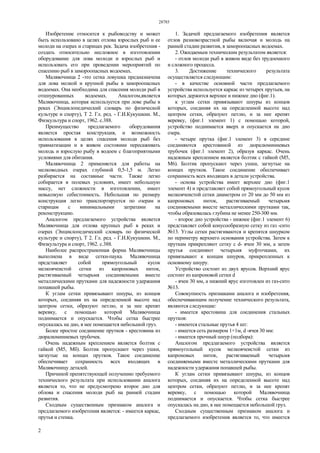

2. 28785
2
Изобретение относится к рыбоводству и может
быть использовано в целях отлова взрослых рыб и ее
молоди на озерах и старицах рек. Задача изобретения -
создать относительно несложное в изготовлении
оборудование для лова молоди и взрослых рыб и
использовать его при проведении мероприятий по
спасению рыб в замороопасных водоемах.
Малявочница 2 -это сетка ловушка предназначена
для лова мелкой и крупной рыбы в замороопасных
водоемах. Она необходима для спасения молоди рыб в
отшнурованных водоемах. Аналогом,является
Малявочница, которая используется при лове рыбы в
реках (Энциклопедический словарь по физической
культуре и спорту), Т 2. Гл. ред. - Г.И.Кукушкин. М.,
Физкультура и спорт, 1962. с.388.
Преимущество предлагаемого оборудования
является простая конструкция, и возможность
использования в целях спасения молоди рыб без
травматизации и в живом состоянии пересаживать
молодь и взрослую рыбу в водоем с благоприятными
условиями для обитания.
Малявочница 2 применяется для работы на
мелководных озерах глубиной 0,5-1,5 м. Легко
разбирается на составные части. Также легко
собирается в полевых условиях, имеет небольшую
массу, нет сложности в изготовлении, имеет
невысокую себестоимость. Небольшая по размеру
конструкция легко транспортируется по озерам и
старицам с минимальными затратами на
реконструкцию.
Аналогом предлагаемого устройства является
Малявочница для отлова крупных рыб в реках и
озерах (Энциклопедический словарь по физической
культуре и спорту), Т 2. Гл. ред. - Г.И.Кукушкин. М.,
Физкультура и спорт, 1962. с.388.
Наиболее распространенная форма Малявочницы
выполнена в виде сетки-паука. Малявочница
представляет собой прямоугольный кусок
мелкоячеистой сетки из капроновых ниток,
растягиваемый четырьмя соединяемыми вместе
металлическими прутками для надежности удержания
попавшей рыбы.
К углам сетки привязывают шнуры, из концов
которых, соединяя их на определенной высоте над
центром сетки, образуют петлю, и за нее крепят
веревку, с помощью которой Малявочница
поднимается и опускается. Чтобы сетка быстрее
опускалась на дно, в нее помещается небольшой груз.
Более простое соединение прутков - крестовина из
дюралюминиевых трубочек.
Очень надежным креплением является болтик с
гайкой (М5, Мб). Болтик пропускают через ушки,
загнутые на концах прутков. Такое соединение
обеспечивает сохранность всех входящих в
Малявочницу деталей.
Причиной препятствующей получению требуемого
технического результата при использовании аналога
является то, что не предусмотрено второе дно для
облова и спасения молоди рыб на ранней стадии
развития.
Сходным существенным признаком аналога и
предлагаемого изобретения является: - имеется каркас,
прутья и стенка.
1. Задачей предлагаемого изобретения является
отлов разновозрастной рыбы включая и молодь на
ранней стадии развития, в замороопасных водоемах.
2. Ожидаемым техническим результатом является:
- отлов молоди рыб в живом виде без трудоемкого
и сложного процесса.
3. Достижение технического результата
осуществляется следующим:
- в качестве основной части предлагаемого
устройства используется каркас из четырех прутьев, на
которых держится верхнее и нижнее дно (фиг.1).
к углам сетки привязывают шнуры из концов
которых, соединяя их на определенной высоте над
центром сетки, образуют петлю, и за нее крепят
веревку, (фиг.1 элемент 1) с помощью которой,
устройство поднимается вверх и опускается на дно
озера.
- четыре прутка (фиг.1 элемент 3) в середине
соединяются крестовиной из дюралюминиевых
трубочек (фиг.1 элемент 2), образуя каркас. Очень
надежным креплением является болтик с гайкой (М5,
М6). Болтик пропускают через ушки, загнутые на
концах прутков. Такое соединение обеспечивает
сохранность всех входящих в детали устройства.
- основа устройства имеет верхнее дно (фиг.1
элемент 4) и представляет собой прямоугольный кусок
мелкоячеистой сетки диаметром от 20 мм до 50 мм из
капроновых ниток, растягиваемый четырьмя
соединяемыми вместе металлическими прутками так,
чтобы образовалась глубина не менее 250-300 мм.
- второе дно устройства - нижнее (фиг.1 элемент 6)
представляет собой конусообразную сетку из газ -сито
№13. Углы сетки растягиваются и крепятся шнурком
по периметру верхнего основания устройства. Затем к
пруткам прикрепляют сетку с d- ячеи 30 мм, а затем
прутья соединяют четырьмя муфточками, их
привязывают к концам шнуров, прикрепленных к
основному шнуру.
Устройство состоит из двух ярусов. Верхний ярус
состоит из капроновой сетки d
- ячеи 30 мм, а нижний ярус изготовлен из газ-сито
№13.
Совокупность признаками аналога и изобретения,
обеспечивающим получение технического результата,
являются следующие:
- имеется крестовина для соединения стальных
прутков:
- имеются стальные прутья 4 шт:
- имеется сеть размером 1×1м, d -ячея 30 мм:
- имеется прочный шнур (подбора):
Аналогом предлагаемого устройства является
прямоугольный кусок мелкоячеистой сетки из
капроновых ниток, растягиваемый четырьмя
соединяемыми вместе металлическими прутками для
надежности удержания попавшей рыбы.
К углам сетки привязывают шнуры, из концов
которых, соединяя их на определенной высоте над
центром сетки, образуют петлю, и за нее крепят
веревку, с помощью которой Малявочница
поднимается и опускается. Чтобы сетка быстрее
опускалась на дно, в нее помещается небольшой груз.
Сходным существенным признаком аналога и
предлагаемого изобретения является то, что имеется

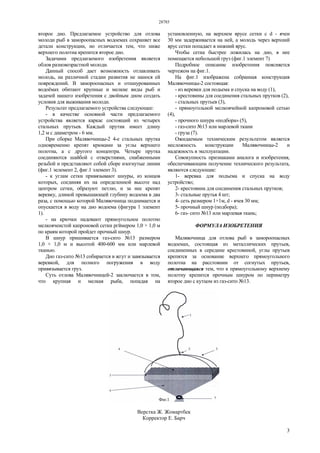

3. 28785
3
второе дно. Предлагаемое устройство для отлова
молоди рыб в замороопасных водоемах сохраняет все
детали конструкции, но отличается тем, что ниже
верхнего полотна крепится второе дно.
Задачами предлагаемого изобретения является
облов разновозрастной молоди.
Данный способ дает возможность отлавливать
молодь, на различной стадии развития не нанося ей
повреждений. В замороопасных и отшнурованных
водоёмах обитают крупные и мелкие виды рыб и
задачей нашего изобретения с двойным дном создать
условия для выживания молоди.
Результат предлагаемого устройства следующее:
- в качестве основной части предлагаемого
устройства является каркас состоящий из четырех
стальных прутьев. Каждый прутик имеет длину
1,2 м с диаметром - 6 мм.
При сборке Малявочницы-2 4-е стальных прутка
одновременно крепят крюками за углы верхнего
полотна, а с другого концентра. Четыре прутка
соединяются шайбой с отверстиями, снабженными
резьбой и представляют собой сборе изогнутые линии
(фиг.1 эелемент 2, фиг.1 элемент 3).
- к углам сетки привязывают шнуры, из концов
которых, соединяя их на определенной высоте над
центром сетки, образуют петлю, и за нее крепят
веревку, длиной превышающей глубину водоема в два
раза, с помощью которой Малявочница поднимается и
опускается в воду на дно водоема (фигура 1 элемент
1).
- на крючки надевают прямоугольное полотно
мелкоячеистой капроновой сетки ргймером 1,0 × 1,0 м
по краям которой пройдет прочный шнур.
В шнур пришивается газ-сито №13 размером
1,0 × 1,0 м и высотой 400-600 мм или марлевой
тканью.
Дно газ-сито №13 собирается в жгут и завязывается
веревкой, для полного погружения в воду
привязывается груз.
Суть отлова Малявочницей-2 заключается в том,
что крупная и мелкая рыба, попадая на
установленную, на верхнем ярусе сетки с d - ячеи
30 мм задерживается на ней, а молодь через верхний
ярус сетки попадает в нижний ярус.
Чтобы сетка быстрее ложилась на дно, в нее
помещается небольшой груз (фиг.1 элемент 7)
Подробное описание изобретения поясняется
чертежом на фиг.1.
На фиг.1 изображена собранная конструкция
Малявочницы-2 состоящая:
- из веревки для подьема и спуска на воду (1),
- крестовины для соединения стальных прутков (2),
- стальных прутьев (3),
- прямоугольной мелкоячейной капроновой сетью
(4),
- прочного шнура «подбора» (5),
- газ-сито №13 или марлевой ткани
- груза (7).
Ожидаемым техническим результатом является
несложность конструкции Малявочницы-2 и
надежность в эксплуатации.
Совокупность признаками аналога и изобретения,
обеспечивающим получение технического результата,
являются следующие:
1- веревка для подъема и спуска на воду
устройство;
2- крестовина для соединения стальных прутков;
3- стальные прутья 4 шт;
4- сеть размером 1×1м, d - ячея 30 мм;
5- прочный шнур (подбора);
6- газ- сито №13 или марлевая ткань;
ФОРМУЛА ИЗОБРЕТЕНИЯ
Малявочница для отлова рыб в замороопасных
водоемах, состоящая из металлических прутьев,
соединенных в середине крестовиной, углы прутьев
крепятся за основание верхнего прямоугольного
полотна на расстоянии от согнутых прутьев,
отличающаяся тем, что к прямоугольному верхнему
полотну крепится прочным шнуром по периметру
второе дно с кутцом из газ-сито №13.
Верстка Ж. Жомартбек
Корректор Е. Барч
