6.tolok skrumikrometer
Dokumen tersebut memberikan penjelasan mengenai penggunaan dan pembacaan tolok skrumikrometer untuk mengukur saiz objek dengan tepat, termasuk cara mengambil bacaan, mengira ralat sifar, dan contoh-contoh pengukuran.
6.tolok skrumikrometer

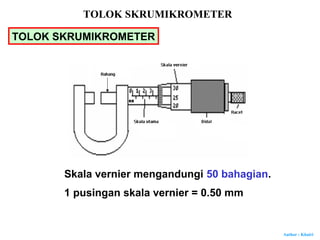

- 1. Author : Khairi TOLOKSKRUMIKROMETER TOLOK SKRUMIKROMETER Skala vernier mengandungi 50 bahagian. 1 pusingan skala vernier = 0.50 mm
- 2. Author : Khairi 01 2 3 35 40 Bacaan tolok skrumikrometer = 3.50 + 0.38 = 3.88 mm BACAAN TOLOK SKRUMIKROMETER 45 34 Skala utama Skala vernier 3.50 mm 0.38 mm TOLOK SKRUMIKROMETER

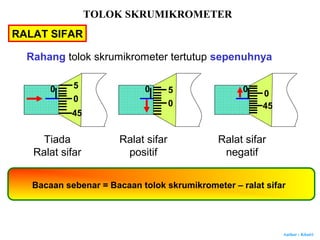

- 3. Author : Khairi RALATSIFAR Tiada Ralat sifar Ralat sifar positif Ralat sifar negatif Bacaan sebenar = Bacaan tolok skrumikrometer – ralat sifar 0 0 45 5 0 0 5 0 0 45 Rahang tolok skrumikrometer tertutup sepenuhnya TOLOK SKRUMIKROMETER

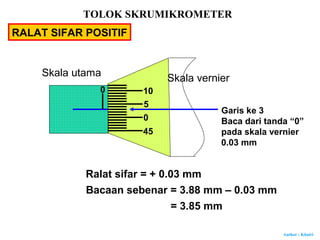

- 4. Author : Khairi RALATSIFAR POSITIF Garis ke 3 Baca dari tanda “0” pada skala vernier 0.03 mm Ralat sifar = + 0.03 mm 0 0 5 10 45 Skala utama Skala vernier Bacaan sebenar = 3.88 mm – 0.03 mm = 3.85 mm TOLOK SKRUMIKROMETER

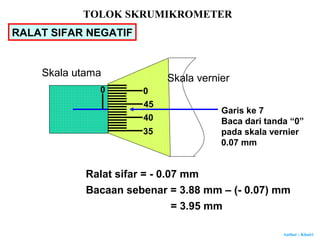

- 5. Author : Khairi RALATSIFAR NEGATIF Garis ke 7 Baca dari tanda “0” pada skala vernier 0.07 mm Ralat sifar = - 0.07 mm 0 40 45 0 35 Skala utama Skala vernier Bacaan sebenar = 3.88 mm – (- 0.07) mm = 3.95 mm TOLOK SKRUMIKROMETER

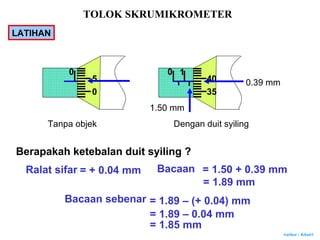

- 6. Author : Khairi LATIHAN Tanpaobjek Dengan duit syiling Berapakah ketebalan duit syiling ? Ralat sifar = + 0.04 mm Bacaan 1.50 mm 0.39 mm = 1.50 + 0.39 mm = 1.89 mm Bacaan sebenar = 1.89 – (+ 0.04) mm = 1.89 – 0.04 mm = 1.85 mm 0 0 5 0 35 40 1 TOLOK SKRUMIKROMETER

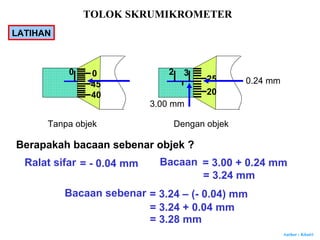

- 7. Author : Khairi Tanpaobjek Dengan objek Berapakah bacaan sebenar objek ? Ralat sifar = - 0.04 mm Bacaan 3.00 mm 0.24 mm = 3.00 + 0.24 mm = 3.24 mm Bacaan sebenar = 3.24 – (- 0.04) mm = 3.24 + 0.04 mm = 3.28 mm 2 20 25 30 0 45 40 TOLOK SKRUMIKROMETER LATIHAN

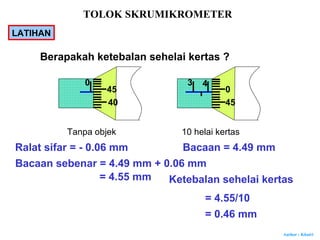

- 8. Author : Khairi Berapakahketebalan sehelai kertas ? 3 45 0 40 40 45 Tanpa objek 10 helai kertas Ralat sifar = - 0.06 mm Bacaan = 4.49 mm Bacaan sebenar = 4.49 mm + 0.06 mm = 4.55 mm Ketebalan sehelai kertas = 4.55/10 = 0.46 mm TOLOK SKRUMIKROMETER LATIHAN

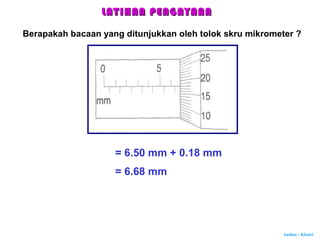

- 9. Author : Khairi LATIHANPENGAYAANLATIHAN PENGAYAAN Berapakah bacaan yang ditunjukkan oleh tolok skru mikrometer ? = 6.50 mm + 0.18 mm = 6.68 mm

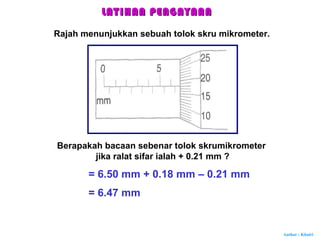

- 10. Author : Khairi Rajahmenunjukkan sebuah tolok skru mikrometer. Berapakah bacaan sebenar tolok skrumikrometer jika ralat sifar ialah + 0.21 mm ? = 6.50 mm + 0.18 mm – 0.21 mm = 6.47 mm LATIHAN PENGAYAANLATIHAN PENGAYAAN
- 11. Author : Khairi Rajahmenunjukkan sebuah tolok skrumikrometer. Berapakah bacaan sebenar tolok skrumikrometer jika ralat sifar ialah - 0.21 mm ? = 6.50 mm + 0.18 mm + 0.21 mm = 6.89 mm LATIHAN PENGAYAANLATIHAN PENGAYAAN
- 12. Author : Khairi Berapakahdiameter bebola besi ? = 5.50 mm + 0.13 mm = 5.63 mm LATIHAN PENGAYAANLATIHAN PENGAYAAN

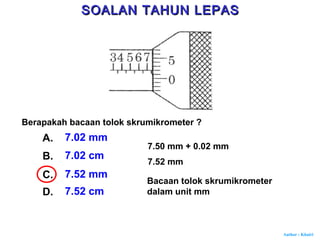

- 13. Author : Khairi Berapakahbacaan tolok skrumikrometer ? A. 7.02 mm B. 7.02 cm C. 7.52 mm D. 7.52 cm 7.50 mm + 0.02 mm 7.52 mm Bacaan tolok skrumikrometer dalam unit mm SOALAN TAHUN LEPASSOALAN TAHUN LEPAS
