- 1. 任天堂WiiU用ゲーム「スプラトゥーン」 リアルタイム画像解析ツール 「IkaLog」の裏側 ささみの会 2015/10 Takeshi Hasegawa (@hasegaw) October 17, 2015 (rev.2) 本スライド中に登場するスプラトゥーン関連画像は任天堂株式会社の著作物からの引用です。
- 2. @hasegaw is 誰 長谷川 猛 (HASEGAWA Takeshi) twitter: @hasegaw Ø もともと、インフラエンジニア(2004-2011) SEとしてシステム構築、客先のシステム運用、提案 気付いたらプリセールス∼PMを担当するインフラエンジニア （ざっくりデザイン、工数／導入物品見積もり、 構築プロジェクトの管理、保守等の問い合わせ対応） Ø フラッシュストレージを軸とした、アプリケーション高速化を 支援するセールスエンジニア(2011-2014) Ø ファブレス半導体ベンチャーでコンピュータ関連なんでも 2
- 3. 著書／寄稿 3
- 5. スプラトゥーンとは 5
- 7. スプラトゥーンとは • 第三者視点(TPS）のシューティングゲームの一種 • インクで自分たちのナワバリを広げないと進めない • シューティングが苦手でも バケツやローラータイプのブキで気軽に楽しめる • 本気でやってる人たちは怖い 7

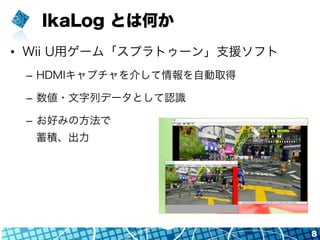

- 8. IkaLog とは何か • Wii U用ゲーム「スプラトゥーン」支援ソフト – HDMIキャプチャを介して情報を自動取得 – 数値・文字列データとして認識 – お好みの方法で 蓄積、出力 8

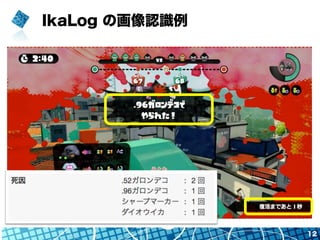

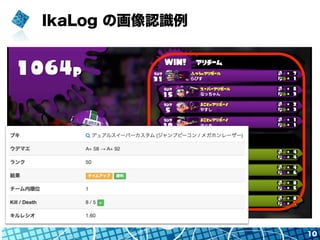

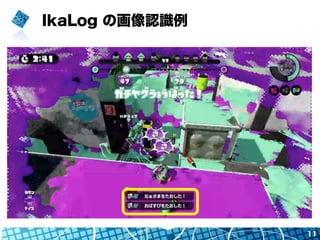

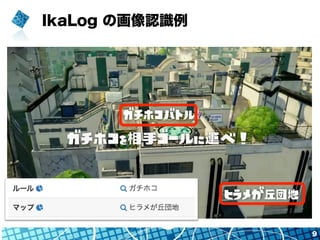

- 10. IkaLog の画像認識例 10
- 11. IkaLog の画像認識例 11
- 12. IkaLog の画像認識例 12

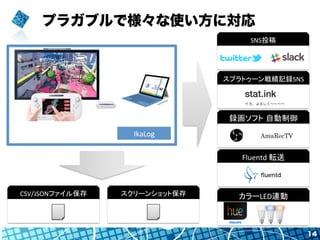

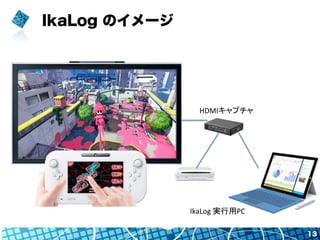

- 14. プラガブルで様々な使い方に対応 14 録画ソフト 自動制御 AmaRecTV カラーLED連動 Fluentd 転送 スプラトゥーン戦績記録SNS CSV/JSONファイル保存 スクリーンショット保存 SNS投稿 IkaLog

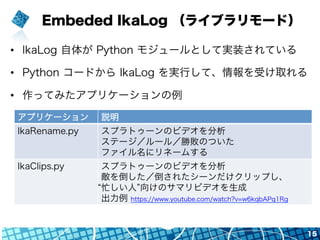

- 15. Embeded IkaLog （ライブラリモード） • IkaLog 自体が Python モジュールとして実装されている • Python コードから IkaLog を実行して、情報を受け取れる • 作ってみたアプリケーションの例 15 アプリケーション 説明 IkaRename.py スプラトゥーンのビデオを分析 ステージ／ルール／勝敗のついた ファイル名にリネームする IkaClips.py スプラトゥーンのビデオを分析 敵を倒した／倒されたシーンだけクリップし、 忙しい人 向けのサマリビデオを生成 出力例 https://www.youtube.com/watch?v=w6kqbAPq1Rg
- 16. 開発開始の経緯と 基本的なしくみ

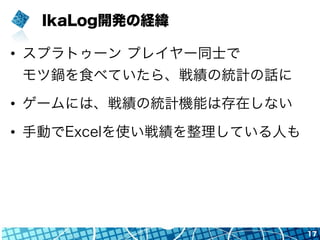

- 17. IkaLog開発の経緯 • スプラトゥーン プレイヤー同士で モツ鍋を食べていたら、戦績の統計の話に • ゲームには、戦績の統計機能は存在しない • 手動でExcelを使い戦績を整理している人も 17
- 18. スプラトゥーン プレイヤーにとっての 主なメトリック • どのステージが得意か？苦手か？ • どのルールが得意か？苦手か？ • どのブキが得意か？苦手か？ • どのブキにやられやすいか？ • どれぐらい突進していいのか？ 突撃し過ぎなのか？ 18

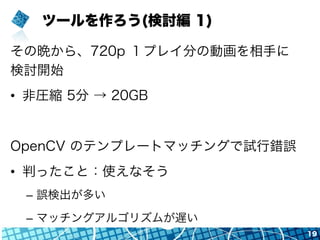

- 19. ツールを作ろう(検討編 1) その晩から、720p １プレイ分の動画を相手に 検討開始 • 非圧縮 5分 → 20GB OpenCV のテンプレートマッチングで試行錯誤 • 判ったこと：使えなそう – 誤検出が多い – マッチングアルゴリズムが遅い 19

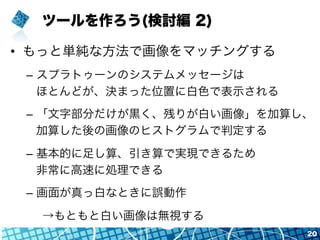

- 20. ツールを作ろう(検討編 2) • もっと単純な方法で画像をマッチングする – スプラトゥーンのシステムメッセージは ほとんどが、決まった位置に白色で表示される – 「文字部分だけが黒く、残りが白い画像」を加算し、 加算した後の画像のヒストグラムで判定する – 基本的に足し算、引き算で実現できるため 非常に高速に処理できる – 画面が真っ白なときに誤動作 →もともと白い画像は無視する 20

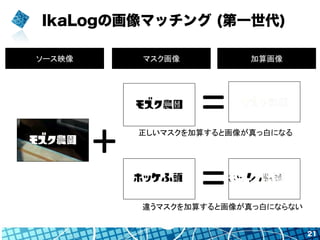

- 21. IkaLogの画像マッチング (第一世代) 21 ソース映像 マスク画像 加算画像 + = = 正しいマスクを加算すると画像が真っ白になる 違うマスクを加算すると画像が真っ白にならない

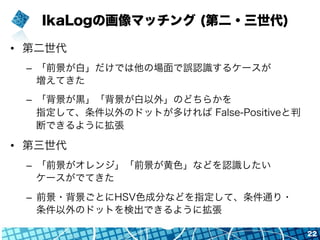

- 22. IkaLogの画像マッチング (第二・三世代) • 第二世代 – 「前景が白」だけでは他の場面で誤認識するケースが 増えてきた – 「背景が黒」「背景が白以外」のどちらかを 指定して、条件以外のドットが多ければ False-Positiveと判 断できるように拡張 • 第三世代 – 「前景がオレンジ」「前景が黄色」などを認識したい ケースがでてきた – 前景・背景ごとにHSV色成分などを指定して、条件通り・ 条件以外のドットを検出できるように拡張 22

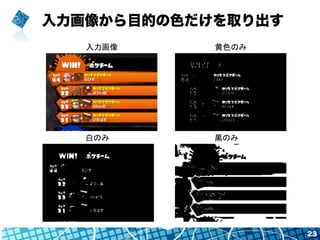

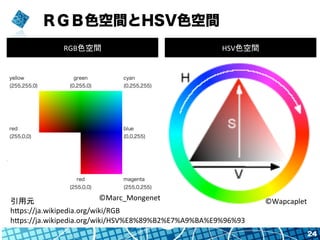

- 24. ＲＧＢ色空間とHSV色空間 24 RGB色空間 HSV色空間 引用元 hAps://ja.wikipedia.org/wiki/RGB hAps://ja.wikipedia.org/wiki/HSV%E8%89%B2%E7%A9%BA%E9%96%93 ©Wapcaplet ©Marc_Mongenet
- 25. 数字の認識と機械学習

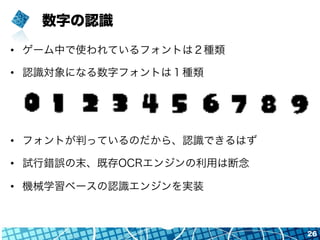

- 26. 数字の認識 • ゲーム中で使われているフォントは２種類 • 認識対象になる数字フォントは１種類 • フォントが判っているのだから、認識できるはず • 試行錯誤の末、既存OCRエンジンの利用は断念 • 機械学習ベースの認識エンジンを実装 26

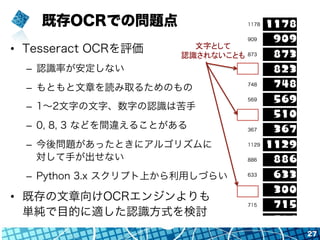

- 27. 既存OCRでの問題点 • Tesseract OCRを評価 – 認識率が安定しない – もともと文章を読み取るためのもの – 1∼2文字の文字、数字の認識は苦手 – 0, 8, 3 などを間違えることがある – 今後問題があったときにアルゴリズムに 対して手が出せない – Python 3.x スクリプト上から利用しづらい • 既存の文章向けOCRエンジンよりも 単純で目的に適した認識方式を検討 27 文字として 認識されないことも

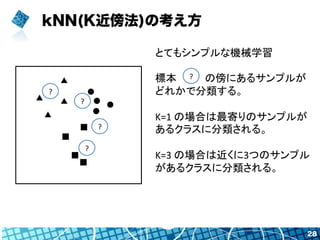

- 28. kNN(K近傍法)の考え方 28 ● ● ● ● ■ ■ ■ ■ ? ▲ ▲ ▲ ▲ ? ? ? ? とてもシンプルな機械学習 標本 の傍にあるサンプルが どれかで分類する。 K=1 の場合は最寄りのサンプルが あるクラスに分類される。 K=3 の場合は近くに3つのサンプル があるクラスに分類される。

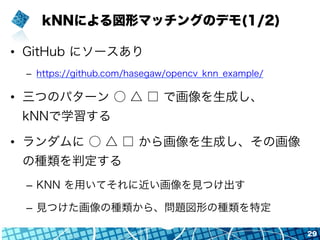

- 29. kNNによる図形マッチングのデモ(1/2) • GitHub にソースあり – https://github.com/hasegaw/opencv_knn_example/ • 三つのパターン ○ △ □ で画像を生成し、 kNNで学習する • ランダムに ○ △ □ から画像を生成し、その画像 の種類を判定する – KNN を用いてそれに近い画像を見つけ出す – 見つけた画像の種類から、答え（標本の種類）を特定 29

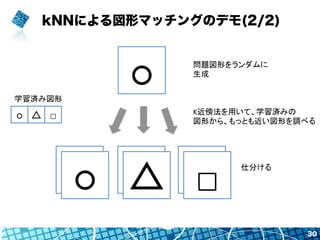

- 30. kNNによる図形マッチングのデモ(2/2) 30 問題図形をランダムに 生成 K近傍法を用いて、学習済みの 図形から、もっとも近い図形を調べる 仕分ける ○ △ □ ○ 学習済み図形 ○ △ □

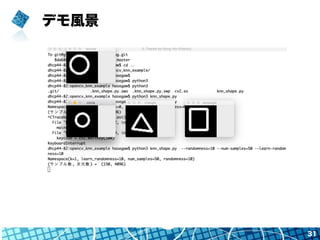

- 31. デモ風景 31

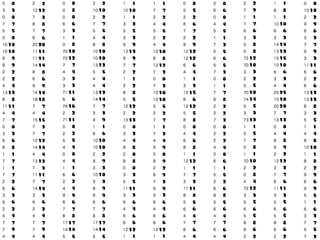

- 32. 32 kNN による数値認識を実装後、はじめての テスト結果。１０の位は文字画像の位置ズレで 誤認識が生じているが、１の位は１００％認識 できた
- 34. 34
- 35. 死因の認識

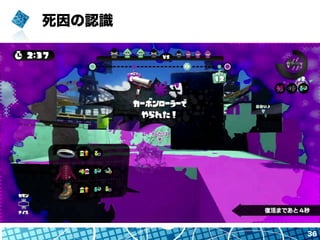

- 36. 死因の認識 36

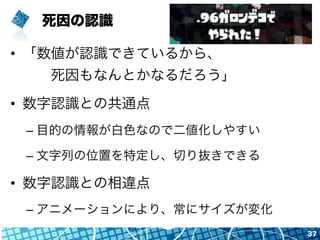

- 37. 死因の認識 • 「数値が認識できているから、 死因もなんとかなるだろう」 • 数字認識との共通点 – 目的の情報が白色なので二値化しやすい – 文字列の位置を特定し、切り抜きできる • 数字認識との相違点 – アニメーションにより、常にサイズが変化 37

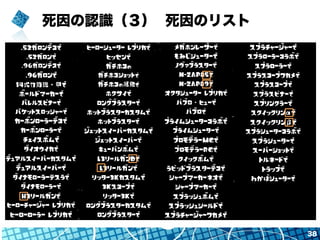

- 39. 死因の認識（３） • 基本は数字の認識と一緒 – 1文字単位ではなく文字列を一組として処理 – 文字列は左寄せして処理（したほうがいいのかはよく判っていない） • 認識率はそれほど高くないが、認識回数で精度を確保 – IkaLogは現在毎秒10フレームほど解析している – 下記例では、死因のメッセージ合計49fを解析し、 最多頻度は96gal_deco (18f, 36%) だった → 結果的に正解 39 votes={ 'supershot': 6, 'carbon_deco': 1, 'bucketslosher': 1, 'octoshooter_replica': 1, 'splashshield': 1, 'sshooter_collabo': 5, 'hotblaster': 2, 'pablo': 1, 'nzap89': 6, 'sharp_neo': 3, 'hotblaster_custom': 2, '96gal_deco': 18, '52gal': 1, 'hokusai': 1 }
- 40. ブキの認識

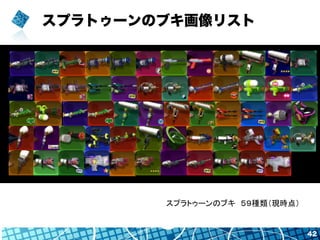

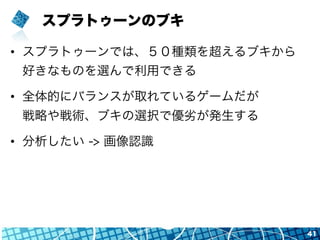

- 41. スプラトゥーンのブキ • スプラトゥーンでは、５０種類を超えるブキから 好きなものを選んで利用できる • 全体的にバランスが取れているゲームだが 戦略や戦術、ブキの選択で優劣が発生する • 分析したい -> 画像認識 41

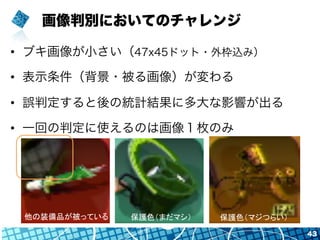

- 43. 画像判別においてのチャレンジ • ブキ画像が小さい（47x45ドット・外枠込み） • 表示条件（背景・被る画像）が変わる • 誤判定すると後の統計結果に多大な影響が出る • 一回の判定に使えるのは画像１枚のみ 43 他の装備品が被っている 保護色（まだマシ） 保護色（マジつらい）

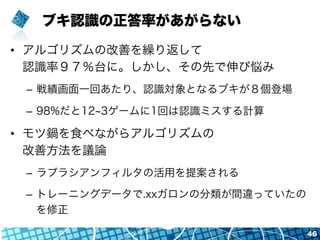

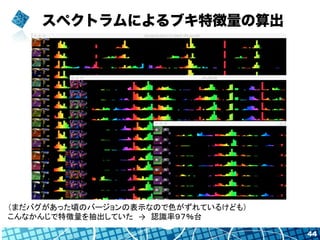

- 46. ブキ認識の正答率があがらない • アルゴリズムの改善を繰り返して 認識率９７％台に。しかし、その先で伸び悩み – 戦績画面一回あたり、認識対象となるブキが８個登場 – 98%だと12 3ゲームに1回は認識ミスする計算 • モツ鍋を食べながらアルゴリズムの 改善方法を議論 – ラプラシアンフィルタの活用を提案される – トレーニングデータで.xxガロンの分類が間違っていたの を修正 46

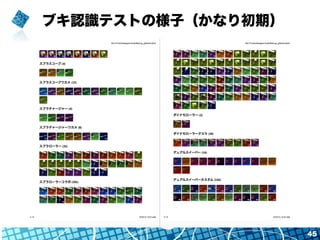

- 47. ラプラシアンフィルタを用いた ブキ画像 特徴量の算出 • 新アルゴリズムを導入（@itoooon 作） • ラプラシアンフィルタを利用し、 最終的に64次元の特徴量を算出 • ブキ1000個の事前学習で11000個以上の分類（正 答率99.99%以上）を達成！ 47 入力画像 ラプラシアン フィルタ適用 グレースケール 輪郭情報 特徴量画像 （合計64ドット) @itoooon

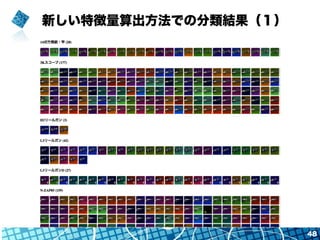

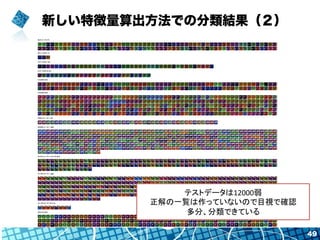

- 50. Webcam サポート ※ ソースコードは GitHub にありますが、現在開発中の 機能であり、一般ユーザー向けには提供していません。

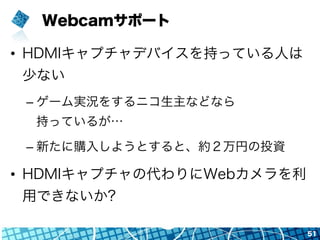

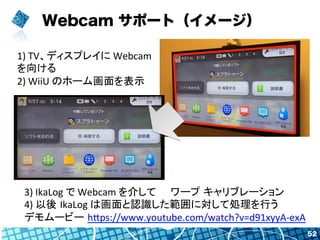

- 52. Webcam サポート（イメージ） 52 1) TV、ディスプレイに Webcam を向ける 2) WiiU のホーム画面を表示 3) IkaLog で Webcam を介して ワープ キャリブレーション 4) 以後 IkaLog は画面と認識した範囲に対して処理を行う デモムービー hAps://www.youtube.com/watch?v=d91xyyA-‐exA

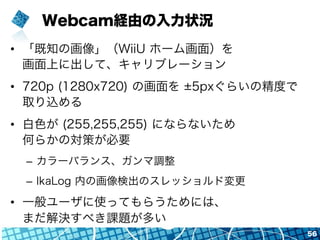

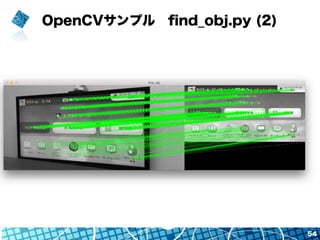

- 56. Webcam経由の入力状況 • 「既知の画像」（WiiU ホーム画面）を 画面上に出して、キャリブレーション • 720p (1280x720) の画面を 5pxぐらいの精度で 取り込める • 白色が (255,255,255) にならないため 何らかの対策が必要 – カラーバランス、ガンマ調整 – IkaLog 内の画像検出のスレッショルド変更 • 一般ユーザに使ってもらうためには、 まだ解決すべき課題が多い 56

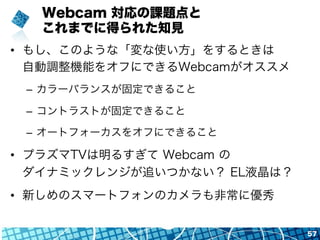

- 57. Webcam 対応の課題点と これまでに得られた知見 • もし、このような「変な使い方」をするときは 自動調整機能をオフにできるWebcamがオススメ – カラーバランスが固定できること – コントラストが固定できること – オートフォーカスをオフにできること • プラズマTVは明るすぎて Webcam の ダイナミックレンジが追いつかない？ EL液晶は？ • 新しめのスマートフォンのカメラも非常に優秀 57

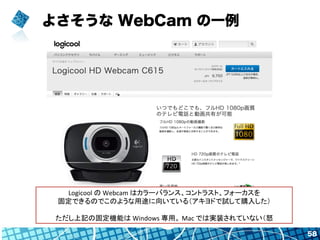

- 58. よさそうな WebCam の一例 58 Logicool の Webcam はカラーバランス、コントラスト、フォーカスを 固定できるのでこのような用途に向いている（アキヨドで試して購入した） ただし上記の固定機能は Windows 専用。 Mac では実装されていない（怒
- 59. データの活用

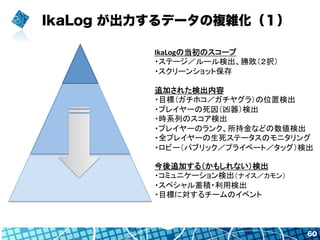

- 60. IkaLog が出力するデータの複雑化（１） 60 IkaLogの当初のスコープ ・ステージ／ルール検出、勝敗（２択） ・スクリーンショット保存 追加された検出内容 ・目標（ガチホコ／ガチヤグラ）の位置検出 ・プレイヤーの死因（凶器）検出 ・時系列のスコア検出 ・プレイヤーのランク、所持金などの数値検出 ・全プレイヤーの生死ステータスのモニタリング ・ロビー（パブリック／プライベート／タッグ）検出 今後追加する（かもしれない）検出 ・コミュニケーション検出（ナイス／カモン） ・スペシャル蓄積・利用検出 ・目標に対するチームのイベント

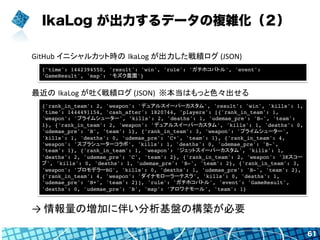

- 61. IkaLog が出力するデータの複雑化（２） 61 {'time': 1442394550, 'result': 'win', 'rule': 'ガチホコバトル', 'event': 'GameResult', 'map': 'モズク農園'} {'rank_in_team': 2, 'weapon': 'デュアルスイーパーカスタム', 'result': 'win', 'kills': 1, 'time': 1444491154, 'cash_after': 1820744, 'players': [{'rank_in_team': 1, 'weapon': 'プライムシューター', 'kills': 2, 'deaths': 1, 'udemae_pre': 'B-', 'team': 1}, {'rank_in_team': 2, 'weapon': 'デュアルスイーパーカスタム', 'kills': 1, 'deaths': 0, 'udemae_pre': 'B', 'team': 1}, {'rank_in_team': 3, 'weapon': 'プライムシューター', 'kills': 1, 'deaths': 0, 'udemae_pre': 'C+', 'team': 1}, {'rank_in_team': 4, 'weapon': 'スプラシューターコラボ', 'kills': 1, 'deaths': 0, 'udemae_pre': 'B-', 'team': 1}, {'rank_in_team': 1, 'weapon': 'ジェットスイーパーカスタム', 'kills': 1, 'deaths': 2, 'udemae_pre': 'C', 'team': 2}, {'rank_in_team': 2, 'weapon': '3Kスコー プ', 'kills': 0, 'deaths': 1, 'udemae_pre': 'B-', 'team': 2}, {'rank_in_team': 3, 'weapon': 'プロモデラーRG', 'kills': 0, 'deaths': 1, 'udemae_pre': 'B-', 'team': 2}, {'rank_in_team': 4, 'weapon': 'ダイナモローラーテスラ', 'kills': 0, 'deaths': 1, 'udemae_pre': 'B+', 'team': 2}], 'rule': 'ガチホコバトル', 'event': 'GameResult', 'deaths': 0, 'udemae_pre': 'B', 'map': 'アロワナモール', 'team': 1} GitHub イニシャルカット時の IkaLog が出力した戦績ログ (JSON) 最近の IkaLog が吐く戦績ログ (JSON) ※本当はもっと色々出せる → 情報量の増加に伴い分析基盤の構築が必要

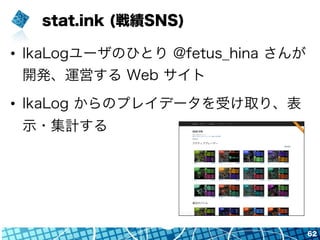

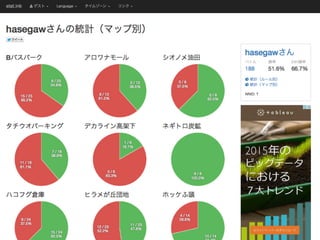

- 62. stat.ink (戦績SNS) • IkaLogユーザのひとり @fetus_hina さんが 開発、運営する Web サイト • IkaLog からのプレイデータを受け取り、表 示・集計する 62

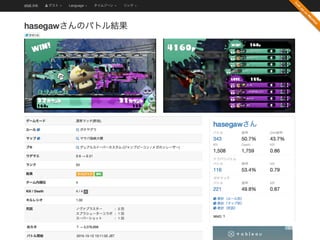

- 63. 63
- 64. 64

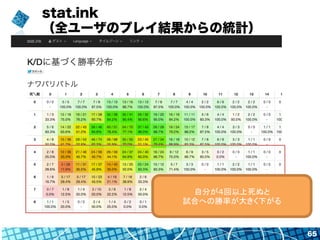

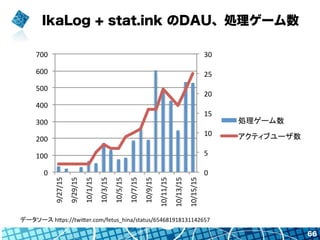

- 66. IkaLog + stat.ink のDAU、処理ゲーム数 0" 5" 10" 15" 20" 25" 30" 0" 100" 200" 300" 400" 500" 600" 700" 9/27/15" 9/29/15" 10/1/15" 10/3/15" 10/5/15" 10/7/15" 10/9/15" 10/11/15" 10/13/15" 10/15/15" 66 データソース hAps://twiAer.com/fetus_hina/status/654681918131142657
- 67. まとめ

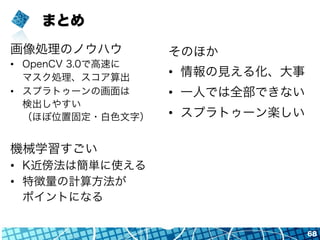

- 68. まとめ 68 画像処理のノウハウ • OpenCV 3.0で高速に マスク処理、スコア算出 • スプラトゥーンの画面は 検出しやすい （ほぼ位置固定・白色文字） 機械学習すごい • K近傍法は簡単に使える • 特徴量の計算方法が ポイントになる そのほか • 情報の見える化、大事 • 一人では全部できない • スプラトゥーン楽しい
