入門 Kubeflow ～Kubernetesで機械学習をはじめるために～ （NTT Tech Conference #4 講演資料） 2020年1月31日 株式会社NTTデータ / NTT DATA Yuki Nishizawa

1. NTT Data
Yuki Nishizawa
1
入門 Kubeflow
～Kubernetesで機械学習をはじめるために～
2020/1/31
NTT Tech Conference#4

2. 2
掲載内容は個人の見解であり、
所属する企業や組織の立場、戦略、意見を
代表するものではありません

3.  モバイル向けお客様のインフラ・アーキ担当
 コンテナやKubernetesに興味
西澤 勇紀
自己紹介
3
NTTデータ モバイルビジネス事業部
@yuuuk

4. Kubernetesポケットリファレンス
 レビュアとして関わらせて頂きました
ご紹介
4
https://www.amazon.co.jp/dp/B0816CVB3R/

5. https://www.oreilly.co.jp/books/9784873118772/ https://www.oreilly.co.jp/books/9784873118642/ https://www.oreilly.co.jp/books/9784873118406/
5
入門●●

6. NTTData
エヌ・ティ・ティ・データ
入門
Kubeflow
～ Kubernetesで機械学習をはじめるために ～
Yuki Nishizawa 著
西澤 勇紀 訳 ※フィクションです（発売されません）
1. Kubeflowの背景
2. 提供機能
6
入門Kubeflow
※Kubeflow v0.7を対象としています

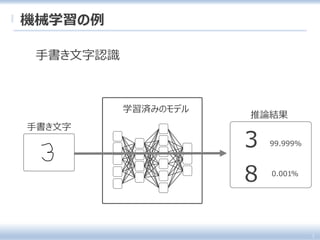

7. 手書き文字認識
3
学習済みのモデル
手書き文字
推論結果
7
機械学習の例
99.999%
8 0.001%

8. 手書き文字認識
3
学習済みのモデル
手書き文字
推論結果
8
機械学習の例
99.999%
8 0.001%
どのように作成？

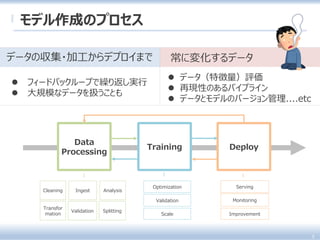

9.  フィードバックループで繰り返し実行
 大規模なデータを扱うことも
9
モデル作成のプロセス
Data
Processing
Training Deploy
Cleaning Ingest Analysis
Transfor
mation
Validation Splitting
Optimization
Validation
Scale
Serving
Monitoring
Improvement
…
…
…
データの収集・加工からデプロイまで
 データ（特徴量）評価
 再現性のあるパイプライン
 データとモデルのバージョン管理....etc
常に変化するデータ

10.  フィードバックループで繰り返し実行
 大規模なデータを扱うことも
10
モデル作成のプロセス
Data
Processing
Training Deploy
Cleaning Ingest Analysis
Transfor
mation
Validation Splitting
Optimization
Validation
Scale
Serving
Monitoring
Improvement
…
…
…
データの収集・加工からデプロイまで
 データ（特徴量）評価
 再現性のあるパイプライン
 データとモデルのバージョン管理....etc
常に変化するデータ

11. https://www.kubeflow.org/
Notebooks TF Training Model Serving
Pipelines Multi Framework Community
11
Kubeflowとは
Kubernetes上に機械学習環境を構築するツールキット

12.  Simple
簡単に構築できる
 Portable
どこでも実行できる
 Scalable
要求に応じてスケールできる
12
Kubeflowのゴール

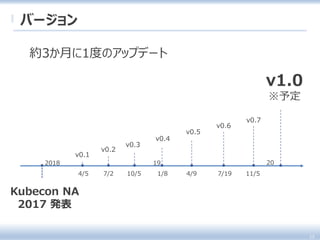

13. 2018
Kubecon NA
2017 発表
19 20
v1.0
※予定
v0.1
v0.4
v0.7
v0.6
v0.5
v0.3
v0.2
10/57/24/5 1/8 4/9 7/19 11/5
13
バージョン
約3か月に1度のアップデート

14. https://labs.spotify.com/2019/12/13/the-winding-road-to-better-machine-learning-infrastructure-through-tensorflow-extended-and-kubeflow/
PipelinesTFX
MLワークフローにKubeflow Pipelines MLプラットフォームにKubeflowを採用
https://static.sched.com/hosted_files/kccncna19/4f/Building_Medical_AI_With_Kubernetes_Kubeflow_KubeCon.pdf
14
事例
本番環境への適用事例も出てきています

15. 2. Notebook Servers 6. Pipelines 7. Katib
8. Artifact
Store
1. Landing-Page
9. Training 10. Serving
プラットフォーム
主要コンポーネント
11. Others
WebUI
Backend
15
アーキテクチャ概要
Ⅰ. Install Ⅱ. Network Ⅲ. Multi-user
5. Notebook
Servers
4. Landing-Page
1. Install 2. Network 3. Multi-user
時間の都合上割愛

16. $ kfctl apply –f [構築用マニフェスト]
v0.5～
K
v0.6～
kfctl kustomize 構築用マニフェスト
（for k8s）
KfDef
構築対象の基盤用に
マニフェストが提供されています
k8s
EKS
GKE
AKS
ksonnetから変更kfctlスクリプトから変更
16
1. Install
コマンドラインツール kfctl と Kustomize で構築

17. https://deploy.kubeflow.cloud/#/deploy
v0.7はasia-northeast1の選択不可
v0.7からGPU Node Poolを作成するようになり、gpu-
typeにnvidia-tesla-k80を指定しているため
デフォルト16vcpuを要求するため、
無料枠だと失敗します
（無料枠は8vcpuまで）
IAPで認証する場合は別途設定
TIPS
17
1. Install
GCP の場合 WebUI から構築することも可能です

18.  GCPマーケットプレイスで提供
• 1node上に全てデプロイ
• 数クリックで構築完了
• v0.7に対応
 ローカル端末でも実行可能
• 2vCPU/12GBメモリ以上
18
1. Install
もっと簡単に試したい...そんなときに MiniKF

19.  開発初期にIstioは存在しなかったため
 マルチユーザー機能に対応するため
 ユーザー認証と認可を統一的に行うため
Ambassador Istio
なぜ途中から変更？
19
2. Network
Ambassador から Istio へ（v0.6～）

20. istio-
ingressgateway
Namespace: istio-system Namespace: kubeflow
Cloud IAP
Landing-Page
Notebook
Servers
Namespace: foo
※AWSの場合Cognitoと連携可能
クラスタ接続におけるユーザー認証 クラスタ内のアクセスをIstio/Kubernetesで制御
Cloud Load
Balancing
20
2. Network
Istio でクラスタ内外の 認証/認可 をスムーズに連携
Pipelines
Katib
Artifact Store
• ServiceRole
• ServiceRoleBinding
• Gateway ...etc
リクエストヘッダの認証情報を確認

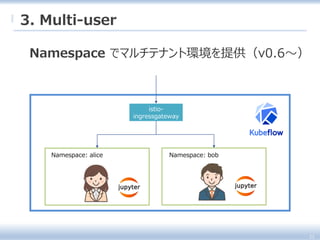

21. Namespace: bobNamespace: alice
istio-
ingressgateway
21
3. Multi-user
Namespace でマルチテナント環境を提供（v0.6～）

22. Namespace: bob
22
3. Multi-user
初回ログイン時に Namespace を自動生成
GKEの場合、少なくとも ”Kubernetes Engine Cluster Viewer” と ”IAP-secured Web App User” の権限が必要になります
Profile
Controller
create
RoleBinding ServiceAccount
ServiceRole ServiceRoleBinding
Istio Resource
Kubernetes Resource
Controller Component

23. Namespace: bobNamespace: alice
Cluster Owner
23
3. Multi-user
各 Namespace のアクセス権を WebUI で付与
alice
alice
alice
① bobを許可 ③ aliceを許可
Namespace Owner Namespace Owner
② アクセスOK
④ アクセスOK
誰が誰のNamespaceにアクセス可能かを
Cluster Ownerの画面で確認可能
アクセスを許可することで各Namespace内に
IstioのServiceRoleBindingが追加されます

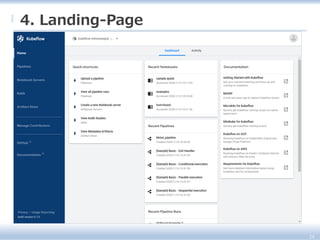

24. 24
4. Landing-Page

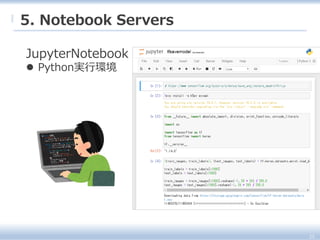

25. JupyterNotebook
 Python実行環境
25
5. Notebook Servers

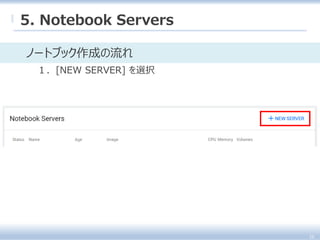

26. ノートブック作成の流れ
１．[NEW SERVER] を選択
26
5. Notebook Servers

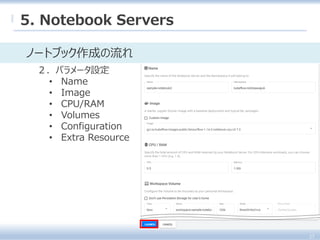

27. 27
5. Notebook Servers
２．パラメータ設定
• Name
• Image
• CPU/RAM
• Volumes
• Configuration
• Extra Resource
ノートブック作成の流れ

28. 28
5. Notebook Servers
３．[CONNECT] を選択して JupyterNotebook を利用
ノートブック作成の流れ

29. Kubernetes の機能と連携した Notebook 環境
29
5. Notebook Servers
PodDefault Notebook WebUIの
Configurationsで指定
MutatingWebhookでラベルが付
与されたPodにSecretをマウント
Cloud Storage
Pod
apiVersion: kubeflow.org/v1alpha1
kind: PodDefault
spec:
desc: add gcp credential
env:
- name: GOOGLE_APPLICATION_CREDENTIALS
value: /secret/gcp/user-gcp-sa.json
selector:
matchLabels:
add-gcp-secret: "true"
volumeMounts:
- mountPath: /secret/gcp
name: secret-volume
volumes:
- name: secret-volume
secret:
secretName: user-gcp-sa
ラベルを付与
StatefulSet
Istio Resource
Kubernetes Resource
 NotebookコンテナにGCPアクセス権限を付与する流れ
Notebook
Controller
VirtualService
Service
Create
Controller Component

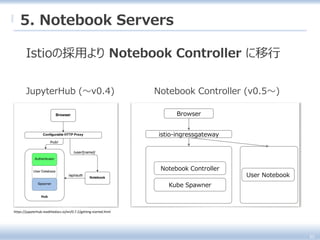

30. https://jupyterhub.readthedocs.io/en/0.7.2/getting-started.html
JupyterHub (～v0.4)
istio-ingressgateway
Kube Spawner
Notebook Controller
User Notebook
Notebook Controller (v0.5～)
30
5. Notebook Servers
Istioの採用より Notebook Controller に移行
Browser

31.  End-to-Endのオーケストレーション
 再利用可能なパイプライン
Experiment/Run
① Run
② Run
③ Run
Compare
④ Run
Pipelines
⑤ Run
⑥ Run
Parameter
Tuning
31
6. Pipelines
ML Pipelineで 再現性のある 実行管理 v0.4～

32. 32
6. Pipelines
1. Pipeline作成
ML Pipeline ～ 開発から実行までの流れ ～
① KFP (Kubeflow Pipeline SDK）で依存関係を定義
② KFPの DSL Compiler でArgo 実行用yamlファイルを生成
③ Kubeflow にアップロード
DSL Compile Argo Manifest Upload
② コンパイル① KFPで実装 ③ アップロード

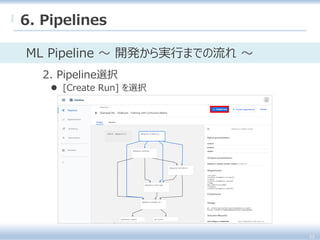

33. 33
6. Pipelines
2. Pipeline選択
 [Create Run] を選択
ML Pipeline ～ 開発から実行までの流れ ～

34. Experiment選択
（実行グループ）
定期実行
実行パラメータ
6. Pipelines
3. Pipeline実行
 Experimentやパラメータを決めて [Start] を選択
ML Pipeline ～ 開発から実行までの流れ ～

35. 35
6. Pipelines
4. Pipeline実行結果確認
Runの結果 Experiment内のRunの結果一覧
可視化と比較
ML Pipeline ～ 開発から実行までの流れ ～

36. Workflow
Pod Pod Pod
SchduledWorkflow
Workflow
Pod Pod Pod
Workflow Controller
Run#1
Run#2
Start
36
6. Pipelines
ML Pipelineは Argo Workflow で実行
ScheduledWorkflow Controller
 定期実行や結果の永続化等の仕組みをArgoと連携
ScheduledWorkflowによる定期実行の流れ (OwnerReferenceの遷移)
Kubeflow CRD
Kubernetes Resource
Controller Component

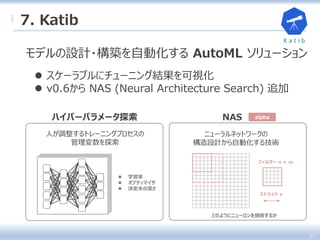

37. モデルの設計・構築を自動化する AutoML ソリューション
 スケーラブルにチューニング結果を可視化
 v0.6から NAS (Neural Architecture Search) 追加
NASハイパーパラメータ探索
ニューラルネットワークの
構造設計から自動化する技術
alpha
37
7. Katib
ストライド x
フィルター n × m
人が調整するトレーニングプロセスの
管理変数を探索
 学習率
 オプティマイザ
 決定木の深さ
どのようにニューロンを接続するか

38. １．Experiment
38
7. Katib
Katibのコンセプト
２．Suggestion
 目標値
 パラメータの範囲
 パラメータ選定アルゴリズム
 アルゴリズムに従ったパラメータ提案
 random
 grid
 hyperband
 bayesian
３．Trial
 提案されたパラメータでジョブ管理
４．Worker Job
 Jobの実行
 Experiment に目標値やパラメータ範囲等を定義
 Suggestion で提案したパラメータで各Trialを実行
～v0.5 ： v1alpha1 は StudyJob/Suggestion
v0.6～ ： v1alpha2 は Experiment/Trail/Suggestion に変更
v0.7～ ： v1alpha3 は メトリクス連携方式を変更

39. 39
7. Katib
ハイパーパラメータチューニング実施の流れ
1. トップ画面で [Hyperparameter Tuning] を選択

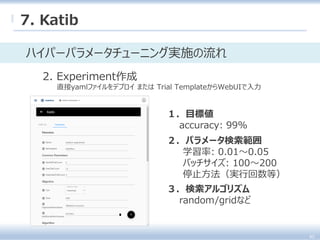

40. １．目標値
accuracy: 99%
２．パラメータ検索範囲
学習率: 0.01～0.05
バッチサイズ: 100～200
停止方法（実行回数等）
３．検索アルゴリズム
random/gridなど
40
7. Katib
ハイパーパラメータチューニング実施の流れ
2. Experiment作成
直接yamlファイルをデプロイ または Trial TemplateからWebUIで入力

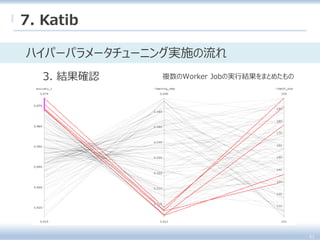

41. 41
7. Katib
ハイパーパラメータチューニング実施の流れ
3. 結果確認 複数のWorker Jobの実行結果をまとめたもの

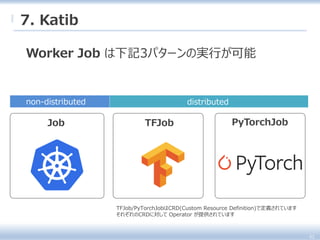

42. 42
7. Katib
Worker Job は下記3パターンの実行が可能
Job TFJob PyTorchJob
distributednon-distributed
TFJob/PyTorchJobはCRD(Custom Resource Definition)で定義されています
それぞれのCRDに対して Operator が提供されています

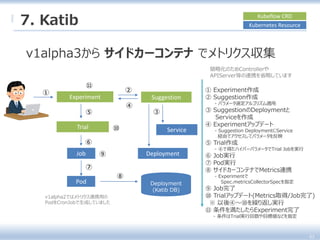

43. Experiment
Trial
Suggestion
Job
Pod
① Experiment作成
② Suggestion作成
- パラメータ選定アルゴリズム適用
③ SuggestionのDeploymentと
Serviceを作成
④ Experimentアップデート
- Suggestion DeploymentにService
経由でアクセスしてパラメータを反映
⑤ Trial作成
- ④で得たハイパーパラメータでTrial Jobを実行
⑥ Job実行
⑦ Pod実行
⑧ サイドカーコンテナでMetrics連携
- Experimentで
Spec.metricsCollectorSpecを指定
⑨ Job完了
⑩ Trialアップデート(Metrics取得/Job完了)
※ 以後④～⑩を繰り返し実行
⑪ 条件を満たしたらExperiment完了
- 条件はTrial実行回数や目標値などを指定
Kubeflow CRD
Kubernetes Resource
Deployment
Service
①
簡略化のためControllerや
APIServer等の連携を省略しています
②
③
④
⑤
⑥
⑦
Deployment
(Katib DB)
⑧
⑨
⑩
⑪
v1alpha2ではメトリクス連携用の
PodをCronJobで生成していました
43
7. Katib
v1alpha3から サイドカーコンテナ でメトリクス収集

44. alpha
44
8. Artifact Store
メタデータ管理とトラッキングの機能を提供（v0.6～）

45. 45
alpha
8. Artifact Store
Metadata用のSDKで実装
 DataSet
• データセット名やURI
• データソースへのクエリ
 Execution
• 実行ID
 Metrics
• ModelやDataSetのIDなど
• accuracy等の値やラベル
 Model
• Model名やフレームワーク
• ハイパーパラメータ
Workspace
Run #1
artifact execution artifact
Predefined Types

46. https://github.com/google/ml-metadata/blob/master/g3doc/images/mlmd_overview.png
metadata/server/main.go
46
alpha
8. Artifact Store
TFXのライブラリにも含まれるMLMDをバックエンドに採用
google/ml-metadataのリポジトリをコピー
メタデータを記録・検索するためのライブラリ
KubeflowはMySQLをデータストアとしています

47. 47
9. Training
各MLフレームワークの 分散トレーニング
TFJob PyTorchJob
 フレームワークごと提供される Operator で実行を管理
betav1
XGBoostJob MXJob
多くのタスクを自動化してくれる仕組み

48. 48
9. Training
Tensorflowの分散処理は tf-operator で実行管理
Pod Pod
Pod Pod Pod Pod
TFJob
tf-operator
PS
Worker
Service
Kubeflow CRD
Kubernetes Resource
Operator Component
Watch
Create

49. Tensorflow Serving Seldon Serving KFServing
v0.7からデフォルトでインストール
49
10. Serving
学習済みモデルをKubernetesクラスタにデプロイ
 複数の Serving の仕組みを提供
マルチMLフレームワーク対応Tensorflowのみ対応
https://github.com/kubeflow/kfserving

50. SavedModelを指定。GCSやS3の指定も可能です。
その場合は、サービスアカウントやAWSアクセスキーな
どをSecretにマウントしておく必要があります。
Ex) gs://kubeflow-examples-data/mnist/
VirtualService
50
10. Serving
Tensorflow Serving用のイメージでモデルをデプロイ
DistinationRule
Service
Deployment
各リソースを個別に作成
（Operatorではありません）
Deployment
Istio Resource
Kubernetes Resource

51. seldondeployment
MLソースコード
+
s2i build
51
10. Serving
Seldon Serving は s2i で作成したイメージをデプロイ
Builder Image
seldon-operator
Service
HorizontalPodAutoscaler
DeploymentDestinationRule
VirtualService
pull
Istio Resource
Kubernetes ResourceOperator Component
Watch
Kubeflow CRD
Create

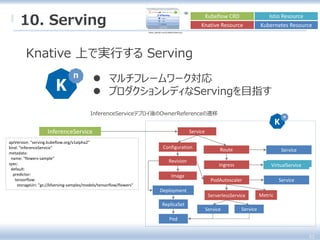

52.  マルチフレームワーク対応
 プロダクションレディなServingを目指す
52
10. Serving
Knative 上で実行する Serving
https://github.com/kubeflow/kfserving
InferenceService Service
Configuration Route
Revision
Deployment
Service
Ingress
PodAutoscaler Service
MetricServerlessService
Service Service
ReplicaSet
Pod
VirtualService
Istio Resource
Kubernetes ResourceKnative Resource
Kubeflow CRD
InferenceServiceデプロイ後のOwnerReferenceの遷移
apiVersion: "serving.kubeflow.org/v1alpha2"
kind: "InferenceService"
metadata:
name: "flowers-sample"
spec:
default:
predictor:
tensorflow:
storageUri: "gs://kfserving-samples/models/tensorflow/flowers"

53. 53
#1. v1.0へ向けて
 kfctl を利用したクラスタアップデート
 Notebook環境以外のマルチテナント提供
 より簡単なインストールとコンフィグ設定 などなど

54. 54
#2. 最近のProposal
 kubeflow-operator によるクラスタ管理
 Metadata SDK と KFP の マージ
 Namepace Default による Profile管理 などなど

55. 11. Others
55

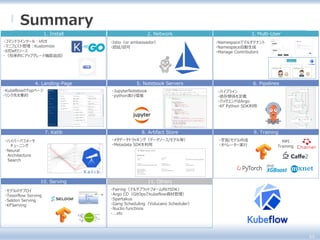

Summary
1. Install 2. Network 3. Multi-User
・Istio（or ambassador）
・認証/認可
・KubeflowのTopページ
・リンク先を集約
・JupyterNotebook
・python実行環境
・ハイパーパラメータ
チューニング
・Neural
Architecture
Search
・メタデータトラッキング（データソース/モデル等）
・Metadata SDKを利用
MPI
Training
・学習/モデル作成
・オペレーター実行
・モデルのデプロイ
・Tesorflow Serving
・Seldon Serving
・KFServing
・Fairing（マルチプラットフォーム向けSDK）
・Argo CD（GitOpsでkubeflow資材管理）
・Spartakus
・Gang Scheduling（Volucano Scheduler）
・Nuclio functions
・...etc
4. Landing-Page 5. Notebook Servers 6. Pipelines
7. Katib 8. Artifact Store 9. Training
・パイプライン
・依存関係を定義
・バックエンドはArgo
・KF Python SDK利用
10. Serving
K
・コマンドラインツール：kfctl
・マニフェスト管理：Kustomize
・KfDefリソース
・（将来的にアップグレード機能追加）
・Namespaceでマルチテナント
・Namespace自動生成
・Manage Contributors

56. 56
ご清聴ありがとうございました
