2. Viskositas (kekentalan)
𝜌 air = 999 kg/m3
𝜌 oli SAE 30 = 912 kg/m3
Air dan oli memiliki massa jenis yang hampir sama
namun karakternya berbeda ketika mengalir.
Ada properti lain yang menunjukkan
kemampuian fluida untuk mengalir
3. Perbedaan viskositas silikon dan air
The behavior of a flowing fluid depends on various fluid
properties. Viscosity, one of the important properties, is
responsible for the shear force produced in a moving
fluid. Although the two fluids shown look alike (both are
clear liquids and have a specific gravity of 1), they behave
very differently when set into motion. The very viscous
silicone oil is approximately 10,000 times more viscous
than the water.
Video silikon dan air (Munson, 2010)

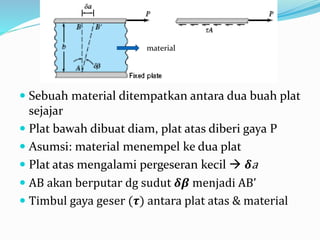

4. Sebuah material ditempatkan antara dua buah plat
sejajar
Plat bawah dibuat diam, plat atas diberi gaya P
Asumsi: material menempel ke dua plat
Plat atas mengalami pergeseran kecil 𝜹a
AB akan berputar dg sudut 𝜹𝜷 menjadi AB’
Timbul gaya geser (𝝉) antara plat atas & material
material

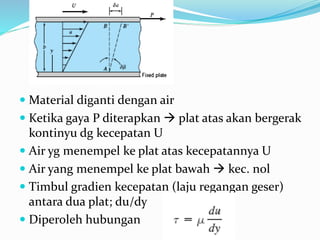

5. Material diganti dengan air
Ketika gaya P diterapkan plat atas akan bergerak
kontinyu dg kecepatan U
Air yg menempel ke plat atas kecepatannya U
Air yang menempel ke plat bawah kec. nol
Timbul gradien kecepatan (laju regangan geser)
antara dua plat; du/dy
Diperoleh hubungan
6. Konstanta proporsionalitas 𝝁 (miu) viskositas atau
visk. absolut/visk. Dinamik. Visk kinematik 𝝊(nu) = 𝝁/𝝆
Hubungan antara 𝝉 dan du/dy linear
Fluida dimana hub. antara 𝝉
dan du/dy linear fluida
Newtonian
Fluida dimana hub. antara 𝝉
dan du/dy tidak linear
fluida non-Newtonian
Kebanyakan fluida
Newtonian (air, oli, bensin,
udara, dll)
Viskositas adalah properti fluida
menyatakan resistensi fluida thd gaya
geser

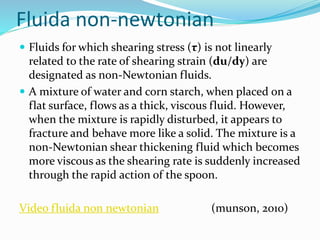

7. Fluida non-newtonian
Fluids for which shearing stress (τ) is not linearly
related to the rate of shearing strain (du/dy) are
designated as non-Newtonian fluids.
A mixture of water and corn starch, when placed on a
flat surface, flows as a thick, viscous fluid. However,
when the mixture is rapidly disturbed, it appears to
fracture and behave more like a solid. The mixture is a
non-Newtonian shear thickening fluid which becomes
more viscous as the shearing rate is suddenly increased
through the rapid action of the spoon.
Video fluida non newtonian (munson, 2010)
8. Satuan viskositas
Viskositas Dinamik
Berdasarkan SI 𝑃𝑎 ∙ 𝑠 atau 𝑁 ∙ 𝑠 𝑚2
Satuan lain (cgs) poise = 0.1 Pa.s
centipoise (cP) = 0.001 Pa.s
Viskositas kinematik
Berdasarkan SI 𝑚2 𝑠
Satuan lain (cgs) stoke = 𝑐𝑚2
𝑠 = 1𝑥10−4
𝑚2
𝑠
centistoke (cSt) = 1𝑥10−4 𝑚2 𝑠 =
1 𝑚𝑚2
𝑠
9. Viskositas zat cair menurun
bila temperatur naik
Viskositas gas naik bila
temperatur naik
Pengaruh temperatur
thd viskositas?

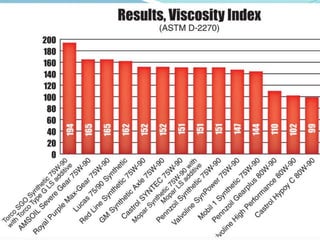

10. Indeks Viskositas (Viscosity Index)
Konstanta/nilai/angka yang menunjukan besarnya
pengaruh temperatur terhadap viskositas
Indeks viskositas tinggi artinya pengaruh
temperatur terhadap viskositas kecil, dengan kata
lain viskositasnya stabil, tidak mudah
terpengaruh perubahan temperatur
Indeks viskositas rendah artinya pengaruh
temperatur terhadap viskositas besar, dengan kata
lain mudah terpengaruh perubahan temperatur

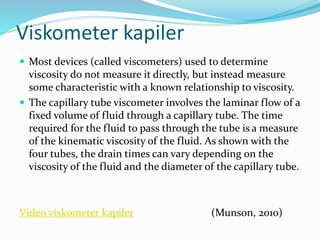

20. Viskometer kapiler
Most devices (called viscometers) used to determine
viscosity do not measure it directly, but instead measure
some characteristic with a known relationship to viscosity.
The capillary tube viscometer involves the laminar flow of a
fixed volume of fluid through a capillary tube. The time
required for the fluid to pass through the tube is a measure
of the kinematic viscosity of the fluid. As shown with the
four tubes, the drain times can vary depending on the
viscosity of the fluid and the diameter of the capillary tube.
Video viskometer kapiler (Munson, 2010)
23. Viskometer Saybolt
Zat cair yang akan diukur
viskositasnya
ditempatkan pada wadah
yang diselubungi oleh
zat cair lain yang terjaga
temperaturnya.
Waktu yang diperlukan
untuk mengumpulkan
sampel sebanyak 60 CC
diukur
Pengukuran mengacu
standar ASTM D88
http://www.enginemechanics.tpub.com

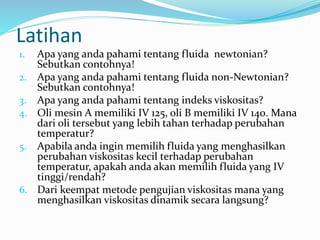

25. Latihan
1. Apa yang anda pahami tentang fluida newtonian?
Sebutkan contohnya!
2. Apa yang anda pahami tentang fluida non-Newtonian?
Sebutkan contohnya!
3. Apa yang anda pahami tentang indeks viskositas?
4. Oli mesin A memiliki IV 125, oli B memiliki IV 140. Mana
dari oli tersebut yang lebih tahan terhadap perubahan
temperatur?
5. Apabila anda ingin memilih fluida yang menghasilkan
perubahan viskositas kecil terhadap perubahan
temperatur, apakah anda akan memilih fluida yang IV
tinggi/rendah?
6. Dari keempat metode pengujian viskositas mana yang
menghasilkan viskositas dinamik secara langsung?

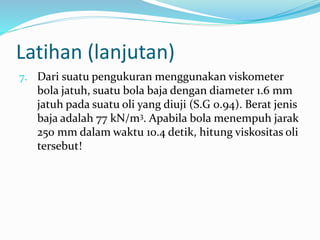

26. Latihan (lanjutan)
7. Dari suatu pengukuran menggunakan viskometer
bola jatuh, suatu bola baja dengan diameter 1.6 mm
jatuh pada suatu oli yang diuji (S.G 0.94). Berat jenis
baja adalah 77 kN/m3. Apabila bola menempuh jarak
250 mm dalam waktu 10.4 detik, hitung viskositas oli
tersebut!
