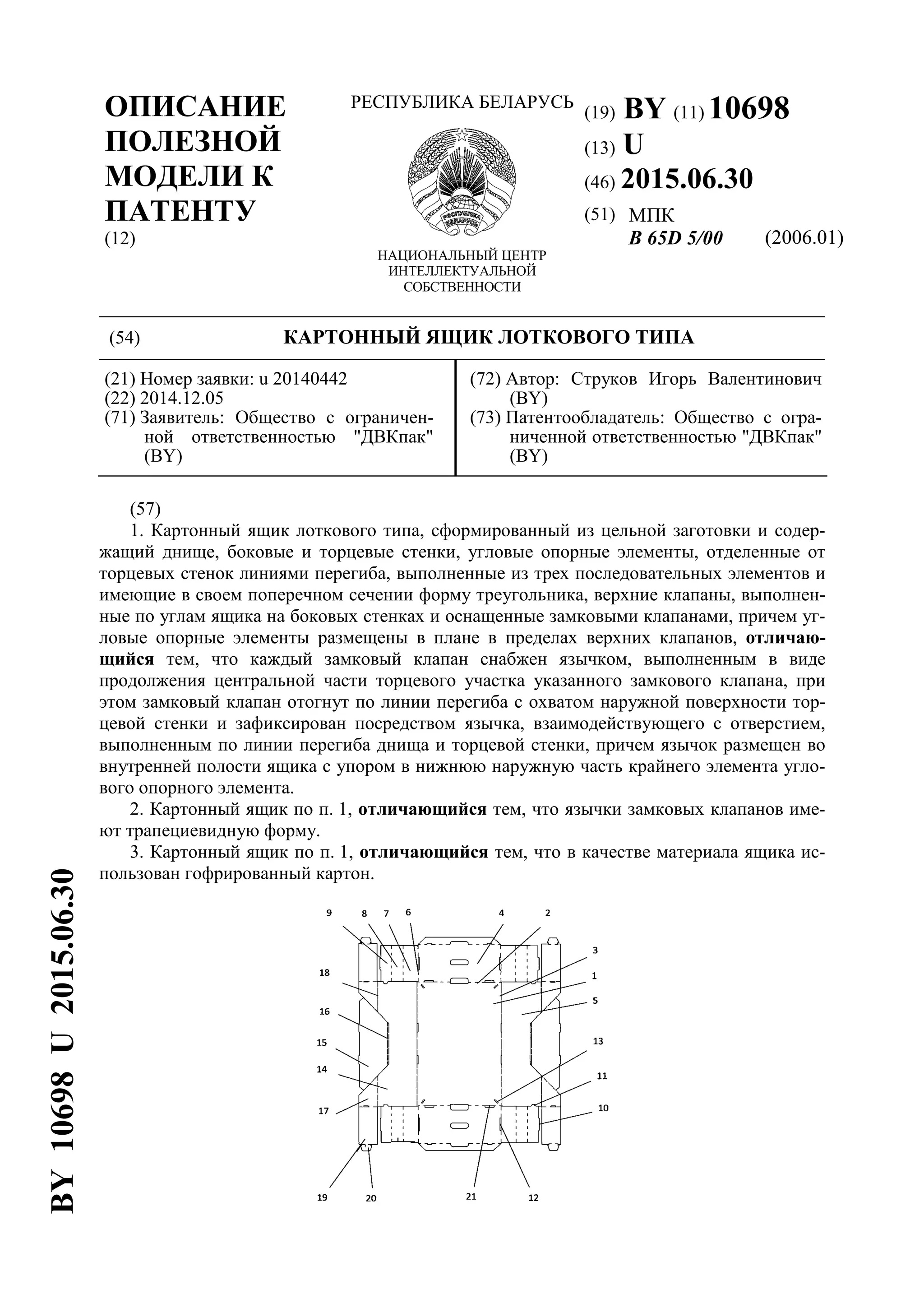

1. (19) BY (11) 10698
(13) U
(46) 2015.06.30
(51) МПК
B 65D 5/00 (2006.01)
ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(54) КАРТОННЫЙ ЯЩИК ЛОТКОВОГО ТИПА
(21) Номер заявки: u 20140442
(22) 2014.12.05
(71) Заявитель: Общество с ограничен-
ной ответственностью "ДВКпак"
(BY)
(72) Автор: Струков Игорь Валентинович
(BY)
(73) Патентообладатель: Общество с огра-
ниченной ответственностью "ДВКпак"
(BY)
(57)
1. Картонный ящик лоткового типа, сформированный из цельной заготовки и содер-
жащий днище, боковые и торцевые стенки, угловые опорные элементы, отделенные от
торцевых стенок линиями перегиба, выполненные из трех последовательных элементов и
имеющие в своем поперечном сечении форму треугольника, верхние клапаны, выполнен-
ные по углам ящика на боковых стенках и оснащенные замковыми клапанами, причем уг-
ловые опорные элементы размещены в плане в пределах верхних клапанов, отличаю-
щийся тем, что каждый замковый клапан снабжен язычком, выполненным в виде
продолжения центральной части торцевого участка указанного замкового клапана, при
этом замковый клапан отогнут по линии перегиба с охватом наружной поверхности тор-
цевой стенки и зафиксирован посредством язычка, взаимодействующего с отверстием,
выполненным по линии перегиба днища и торцевой стенки, причем язычок размещен во
внутренней полости ящика с упором в нижнюю наружную часть крайнего элемента угло-
вого опорного элемента.
2. Картонный ящик по п. 1, отличающийся тем, что язычки замковых клапанов име-
ют трапециевидную форму.
3. Картонный ящик по п. 1, отличающийся тем, что в качестве материала ящика ис-
пользован гофрированный картон.
BY10698U2015.06.30

2. BY 10698 U 2015.06.30
2
(56)
1. Каталог АПК "Агросервер". Режим доступа: http://www.agroserver.ru/b/kartonnaya-
tara-yashhiki-pod-ovoshhi-i-fruktu-316381.htm, дата доступа-01.11.2014 г.
2. Патент РФ на полезную модель 141612, МПК B 65D 5/00, 2014.
Полезная модель относится к области упаковки, а именно к картонной таре, и может
быть использована в ящиках лоткового типа для транспортирования и хранении грузов,
например фруктов и овощей.
Известен картонный лоток для овощей и фруктов, содержащий днище, торцевые стен-
ки, боковые стенки и угловые опорные элементы, имеющие форму треугольника в своем
поперечном сечении, расположенные в углах ящика и предназначенные для повышения
механической прочности лотка [1].
Недостатком известного лотка является необходимость применения в процессе сборки
лотка операции склейки угловых опорных элементов, что повышает трудоемкость его из-
готовления. Кроме того, отсутствие верхних клапанов в известном лотке ограничивает
функциональные возможности ящика как транспортной тары.
Наиболее близким к предложенному картонному ящику является картонный ящик
лоткового типа, сформированный из цельной заготовки и содержащий днище, двойные
торцевые стенки, боковые стенки, угловые опорные элементы, выполненные в своем по-
перечном сечении в форме спирального многоугольника, при этом длина внутренней бо-
ковой стенки меньше длины ящика, по углам ящика на боковых стенках выполнены
верхние клапаны, оснащенные замковыми клапанами, а угловые элементы размещены в
плане в пределах указанных верхних клапанов [2]. Однако конструктивное исполнение
замковых клапанов, которыми снабжены верхние клапаны ящика, не обеспечивает доста-
точной надежности взаимной фиксации соответствующих элементов. Кроме того, в из-
вестной конструкции не предусмотрены элементы, препятствующие смещению угловых
опорных элементов в процессе эксплуатации ящика, что повышает риск их деформации
под давлением содержимого ящика.
Заявляемая полезная модель направлена на усовершенствование ящика, обеспечи-
вающее повышение прочности и надежности конструкции.
Технический результат достигается тем, что в картонном ящике лоткового типа, сфор-
мированном из цельной заготовки, содержащем днище, боковые и торцевые стенки, угло-
вые опорные элементы, отделенные от торцевых стенок линиями перегиба, выполненные
из трех последовательных элементов и имеющие в своем поперечном сечении форму тре-
угольника, верхние клапаны, выполненные по углам ящика на боковых стенках и осна-
щенные замковыми клапанами, причем угловые опорные элементы размещены в плане в
пределах верхних клапанов, каждый замковый клапан снабжен язычком, выполненным в
виде продолжения центральной части торцевого участка указанного замкового клапана,
при этом замковый клапан отогнут по линии перегиба с охватом наружной поверхности
торцевой стенки и зафиксирован посредством язычка, взаимодействующего с отверстием,
выполненным по линии перегиба днища и торцевой стенки, причем язычок размещен во
внутренней полости ящика с упором в нижнюю наружную часть крайнего элемента угло-
вого опорного элемента. Язычки замковых клапанов имеют трапециевидную форму. В ка-
честве материала ящика использован гофрированный картон.
Сущность предложенной полезной модели поясняется фигурой, на которой показана
заготовка картонного ящика лоткового типа.
Заготовка картонного ящика лоткового типа содержит днище 1 и отделенные от нее
линиями перегиба 2 и 3 соответственно торцевые 4 и боковые 5 стенки.

3. BY 10698 U 2015.06.30
3
Каждая торцевая стенка 4 содержит с двух сторон отделенные поперечной линией пе-
региба 6 участки, предназначенные для формирования угловых опорных элементов, со-
стоящих из трех последовательных элементов 7-9 каждый, крайние элементы 9 снабжены
боковыми 10 и нижними 11 фиксаторами, а по линии перегиба 6 в днище 1 выполнены
соответствующие им прорези 12, 13.
Каждая боковая стенка 5 содержит два последовательных участка 14 и 15, разделен-
ных двойной продольной линией перегиба 16, при этом смежный с днищем участок 14
предназначен для формирования наружной части боковой стенки 5 ящика, а участок 15 -
внутренней части боковой стенки 5. Участок 15 боковой стенки 5 выполнен длиной,
меньшей длины днища 1, а его торцевые участки выполнены наклонными. В верхней час-
ти участков 14 к их краям примыкают верхние клапаны 17, отделенные от участков 14
продольной линией перегиба 18. К торцевым участкам верхних клапанов 17 примыкают
замковые клапаны 19 с язычками 20, выполненными в виде продолжения центральных
частей торцевых участков клапанов 19. По линии перегиба 2 выполнены соответствующие
язычкам 20 отверстия 21. В частных случаях исполнения ящика язычки 20 имеют трапе-
циевидную форму, а в качестве материала ящика использован гофрированный картон.
Формирование ящика из заготовки осуществляют следующим образом.
Отгибают от днища 1 по линии перегиба 2 торцевые стенки 4 вверх на 90°, затем груп-
пы элементов 7-9 сгибают последовательно внутрь ящика и заводят фиксаторы 10 и 11 в
соответствующие им прорези 12, 13, формируя тем самым угловые опорные элементы,
имеющие форму треугольника в своем поперечном сечении.
Отгибают от днища 1 по линии перегиба 3 боковые стенки 5 вверх на 90°, формируют
наружные и внутренние части боковых стенок 5 ящика из участков 14, 15 соответственно,
при этом вставляют фиксаторы, выполненные на участках 15, в соответствующие прорези
в линии перегиба 3.
Затем отгибают верхние клапаны 17 по линии перегиба 18 внутрь ящика на 90°, раз-
мещая в плане над угловыми опорными элементами. Затем по линии перегиба отгибают
от верхних клапанов 17 замковые клапаны 19 вниз на 90°, при этом охватывая крайний
участок торцевой стенки 4 снаружи ящика и заводя язычок 20 снизу через отверстие 21 в
днище 1, вследствие чего язычок 20 оказывается размещенным во внутренней полости
ящика и взаимодействует с угловым опорным элементом, препятствуя его смещению, по-
средством упора в нижнюю наружную часть крайнего элемента 9.
Таким образом, предложенное исполнение конструктивных элементов ящика, а имен-
но оснащение язычками замковых клапанов, обеспечивает не только закрепление верхних
клапанов ящика, но также фиксацию угловых опорных элементов, тем самым повышая
прочность и надежность ящика.
