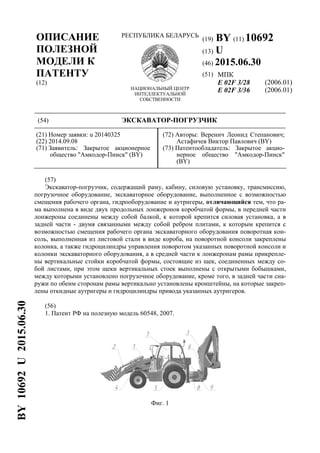

1. (19) BY (11) 10692
(13) U
(46) 2015.06.30
(51) МПК
E 02F 3/28
E 02F 3/36
(2006.01)
(2006.01)
ОПИСАНИЕ
ПОЛЕЗНОЙ
МОДЕЛИ К
ПАТЕНТУ
(12)
РЕСПУБЛИКА БЕЛАРУСЬ
НАЦИОНАЛЬНЫЙ ЦЕНТР
ИНТЕЛЛЕКТУАЛЬНОЙ
СОБСТВЕННОСТИ
(54) ЭКСКАВАТОР-ПОГРУЗЧИК
(21) Номер заявки: u 20140325
(22) 2014.09.08
(71) Заявитель: Закрытое акционерное
общество "Амкодор-Пинск" (BY)
(72) Авторы: Веренич Леонид Степанович;
Астафичев Виктор Павлович (BY)
(73) Патентообладатель: Закрытое акцио-
нерное общество "Амкодор-Пинск"
(BY)
(57)
Экскаватор-погрузчик, содержащий раму, кабину, силовую установку, трансмиссию,
погрузочное оборудование, экскаваторное оборудование, выполненное с возможностью
смещения рабочего органа, гидрооборудование и аутригеры, отличающийся тем, что ра-
ма выполнена в виде двух продольных лонжеронов коробчатой формы, в передней части
лонжероны соединены между собой балкой, к которой крепится силовая установка, а в
задней части - двумя связанными между собой ребром плитами, к которым крепится с
возможностью смещения рабочего органа экскаваторного оборудования поворотная кон-
соль, выполненная из листовой стали в виде короба, на поворотной консоли закреплены
колонка, а также гидроцилиндры управления поворотом указанных поворотной консоли и
колонки экскаваторного оборудования, а в средней части к лонжеронам рамы прикрепле-
ны вертикальные стойки коробчатой формы, состоящие из щек, соединенных между со-
бой листами, при этом щеки вертикальных стоек выполнены с открытыми бобышками,
между которыми установлено погрузочное оборудование, кроме того, в задней части сна-
ружи по обеим сторонам рамы вертикально установлены кронштейны, на которые закреп-
лены откидные аутригеры и гидроцилиндры привода указанных аутригеров.
(56)
1. Патент РФ на полезную модель 60548, 2007.
Фиг. 1
BY10692U2015.06.30

2. BY 10692 U 2015.06.30
2
Полезная модель относится к конструкции землеройных машин, предназначенных для
механизации земляных работ на грунтах 1-3 категории без предварительного рыхления,
работ с сыпучими и кусковыми материалами, перемещения их на небольшие расстояния, а
также для строительно-дорожных, монтажных и такелажных работ с помощью сменных
рабочих органов.
Прототипом полезной модели является [1]. В данной конструкции для смещения оси
копания экскаваторным оборудованием по горизонтальным направляющим передвигается
подвижная каретка с присоединенной к ней поворотной колонкой. На краях направляю-
щих приварены вертикальные стойки, в которых устанавливаются аутригеры, которые
выдвигаются из стоек посредством гидроцилиндров.
Погрузочное оборудование присоединено к стойкам рамы через пальцы, запрессован-
ные в стойку консольно в глухие отверстия.
Недостатками данной конструкции являются:
неустойчивость машины при повороте стрелы на 90° при смещенной каретке, так как
аутригеры расположены на небольшом расстоянии от центра тяжести;
ограниченная рабочая зона экскаваторного оборудования в пределах 180°;
неудовлетворительная ремонтопригодность погрузочного оборудования, выраженная
в неудобстве демонтажа запрессованных пальцев.
Задачей заявляемой полезной модели является создание рациональной и надежной
конструкции экскаватора-погрузчика с высокой ремонтопригодностью и расширенной ра-
бочей зоной, что позволит увеличить возможности экскаватора для выполнения различ-
ных задач.
Технический результат заключается в повышении надежности работы и ремонтопри-
годности машины за счет изменения конструкции рамы с целью изменения консольного
крепления пальцев погрузочного оборудования и применения поворотных аутригеров.
Расширение возможностей экскаватора обеспечивается увеличением рабочей зоны до
250° благодаря изменению кинематики смещения рабочих органов экскаваторного обору-
дования за счет применения поворотной консоли вместо передвижной каретки.
Задача решается следующим образом.
Экскаватор-погрузчик содержит раму, кабину, силовую установку, трансмиссию, по-
грузочное оборудование, экскаваторное оборудование, выполненное с возможностью
смещения рабочего органа, гидрооборудование, аутригеры.
Согласно заявляемой конструкции, рама выполнена в виде двух продольных лонжеро-
нов коробчатой формы, в передней части лонжероны соединены между собой балкой, к
которой крепится силовая установка, а в задней части - двумя связанными между собой
ребром плитами, на которых устанавливается поворотная консоль с возможностью сме-
щения рабочего органа экскаваторного оборудования. Поворотная консоль выполнена из
листовой стали в виде короба, на котором закреплены гидроцилиндры управления пово-
ротом указанной поворотной консоли и поворотом колонки. В средней части к лонжеро-
нам рамы прикреплены вертикальные стойки, выполненные коробчатой формы из щек,
соединенных между собой листами, при этом щеки вертикальных стоек выполнены с от-
крытыми бобышками, между которыми установлено погрузочное оборудование. В задней
части снаружи по обеим сторонам рамы вертикально установлены кронштейны, на
которые' закреплены откидные аутригеры и гидроцилиндры привода указанных аутриге-
ров. С внутренней стороны в задней части приварены кронштейны для крепления гидро-
цилиндров поворота поворотной консоли.
Полезная модель поясняется следующими фигурами:
фиг. 1 - общий вид экскаватора-погрузчика;
фиг. 2 - вид без кабины;
фиг. 3 - общий вид рамы;
фиг. 4 - общий вид консоли.

3. BY 10692 U 2015.06.30
3
Экскаватор-погрузчик (фиг. 1, 2) состоит из рамы 1, погрузочного оборудования 2,
экскаваторного оборудования 3, силовой установки 4, трансмиссии 5, гидрооборудования
6, кабины 7, поворотной консоли 8, аутригеров 9.
Рама 1 (фиг. 3) состоит из двух продольных лонжеронов 10 коробчатой формы, соеди-
ненных балкой 11 и двумя плитами 12 и 13, связанных между собой ребром 14. На балке
11 закреплена силовая установка 4.
В средней части лонжеронов 10 установлены вертикальные стойки 15 для крепления
стрелы погрузочного оборудования 2. Вертикальные стойки 15 выполнены коробчатой
формы из вертикально расположенных щек, приваренных с двух сторон к боковинам
лонжеронов 10 и соединенных между собой листами 16 таким образом, чтобы бобышки
щек оставались открытыми (фиг. 2-3), что исключает консольную установку пальцев для
крепления погрузочного оборудования 2.
С наружной стороны в задней части рамы 1 вертикально приварены кронштейны 17
для крепления аутригеров 9, установленных по обеим сторонам рамы 1. На внутренней
стороне лонжеронов 10 в их задней части приварены кронштейны 18 для крепления гид-
роцилиндров поворота поворотной консоли 8.
Поворотная консоль 8 (фиг. 2, 4) выполнена из листовой стали. В вертикальной плос-
кости два гнутых листа 19 образуют короб. Сверху и снизу указанный короб зашит верх-
ним 20 и нижним 21 листами, выходящими с двух сторон за пределы короба, образуя
проушины, имеющими отверстия.
На некотором расстоянии от верхнего листа 20 к боковым листам 19 короба приварен
кронштейн 22, имеющий отверстие, соосно-расположенное с отверстием на проушине
верхнего листа 20, и два отверстия, расположенные симметрично по обе стороны короба.
К нижней части короба к листу 21 дополнительно приварены уголок 23 и швеллер 24, об-
разующие между собой коробку, к которой приварена проушина 25, имеющая также от-
верстие, соосно-расположенное с отверстием проушины нижнего листа 21 короба, и два
отверстия, расположенные симметрично по сторонам (фиг. 4).
К проушинам соответственно верхнего 20 и нижнего 21 листов, а также к проушинам
22 и 25 приварены бобышки 26. На расстоянии от кронштейна 22 приварены с двух сто-
рон проушины 27 с отверстиями. Отверстия проушин 27 и соответствующие отверстия
кронштейна 22 снабжены бобышками 28, расположенными соосно друг напротив друга и
предназначенными для крепления гидроцилиндров 33 поворота поворотной консоли 8
(фиг. 4).
В нижней части короба к нижнему листу 21 приварены бобышки 29, а также к про-
ушине 24 приварены соосно-расположенные бобышкам 29 бобышки 30 (фиг. 4), на кото-
рых установлены гидроцилиндры 34 поворота колонки 35 экскаваторного оборудования 3
(фиг. 2).
На противоположной стороне короба на некотором расстоянии от верхнего 20 и ниж-
него 21 листов приварены кронштейны 31, связанные с листами верхним 20 и нижним 21
посредством бобышек 32 (фиг. 4) и служащие для крепления колонки 35 экскаваторного
оборудования 3 к поворотной консоли 8 (фиг. 2).
Поворотная консоль 8 присоединена к раме 1 посредством пальцев 36 (фиг. 2).
Гидроцилиндры 37 откидных аутригеров 9 установлены в верхней части и закреплены
на кронштейнах 17 (фиг. 2-3).
Работа заявляемой полезной модели осуществляется следующим образом.
При работе экскаваторного оборудования 3 экскаватора-погрузчика поворотная кон-
соль 8 поворачивается на пальцах 36 относительно рамы 1 с радиусом рабочей зоны до
250° и может перемещать экскаваторное оборудование 3 в поперечном направлении на
1200 мм (фиг. 2).
Управление погрузочным 2 и экскаваторным 3 оборудованием осуществляется из ка-
бины 7 оператора экскаватора-погрузчика посредством гидравлического оборудования 6,

4. BY 10692 U 2015.06.30
4
включающего в себя гидроцилиндры 33 поворота поворотной консоли 8 и гидроцилинд-
рами 34 поворота колонки 35 экскаваторного оборудования 3 (фиг. 1-2).
Управление поворотной консоли 8 осуществляется гидроцилиндрами 33, закреплен-
ными в бобышках 28 (фиг. 1, 4).
Управление поворотом колонки экскаваторного оборудования 3 осуществляется гид-
роцилиндрами 34, установленными с двух сторон поворотной консоли 8 в бобышках 29 и
30 (фиг. 2).
Откидные аутригеры 9 приводятся в рабочее и транспортное положение с помощью
гидроцилиндров 37, закрепленных на них. Размещение откидных аутригеров 9 по обеим
сторонам рамы 1 позволяет осуществлять устойчивую работу экскаватора-погрузчика в
поперечном направлении рабочей зоны (фиг. 2).
Коробчатая форма вертикальных стоек 15 для крепления погрузочного оборудования
2 устойчива к нагрузкам и повышает надежность экскаватора-погрузчика. Открытые бо-
бышки щек вертикальных стоек 15 обеспечивают высокую ремонтопригодность экскава-
тора-погрузчика за счет исключения консольного крепления пальцев погрузочного
оборудования 2 (фиг. 2-3).
Заявляемая полезная модель экскаватора-погрузчика, выполненная со смещением ра-
бочего органа экскаваторного оборудования посредством поворотной консоли, промыш-
ленно применима и может быть изготовлена с применением стандартного оборудования.
Фиг. 2 Фиг. 3
Фиг. 4
