Notasi algoritma memberikan rangkaian langkah-langkah pemecahan masalah tanpa tergantung bahasa pemrograman atau komputer. Terdiri dari untaian kalimat deskriptif, flowchart, dan pseudocode.

1. NOTASI
ALGORITMA

2. PENDAHULUAN
Algoritma = Rancangan Program
 Langkah-langkah
pemecahan masalah
ditulis dalam notasi-notasi deskriptif yang
disebut dengan notasi algoritma.
 Notasi
algoritma dibuat sedemikian
sehingga tidak tergantung dengan :
 Bahasa
pemrograman yang akan
digunakan.
 Komputer yang akan menjalankan
program tersebut.


3. NOTASI ALGORITMA
Untaian kalimat deskriptif
 Flowchart (diagram alir)
 Pseudocode


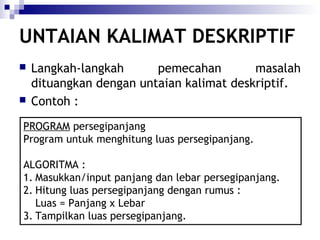

4. UNTAIAN KALIMAT DESKRIPTIF


Langkah-langkah
pemecahan
masalah
dituangkan dengan untaian kalimat deskriptif.
Contoh :
PROGRAM persegipanjang
Program untuk menghitung luas persegipanjang.
ALGORITMA :
1. Masukkan/input panjang dan lebar persegipanjang.
2. Hitung luas persegipanjang dengan rumus :
Luas = Panjang x Lebar
3. Tampilkan luas persegipanjang.

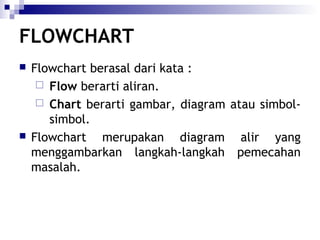

5. FLOWCHART


Flowchart berasal dari kata :
 Flow berarti aliran.
 Chart berarti gambar, diagram atau simbolsimbol.
Flowchart merupakan diagram alir yang
menggambarkan langkah-langkah pemecahan
masalah.

6. SIMBOL-SIMBOL DASAR FLOWCHART

Flowchart di awali dengan simbol terminal :

Flowchart di akhiri dengan simbol terminal :

Pembacaan data input :

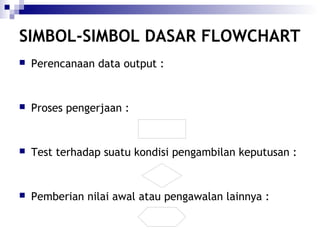

7. SIMBOL-SIMBOL DASAR FLOWCHART

Perencanaan data output :

Proses pengerjaan :

Test terhadap suatu kondisi pengambilan keputusan :

Pemberian nilai awal atau pengawalan lainnya :

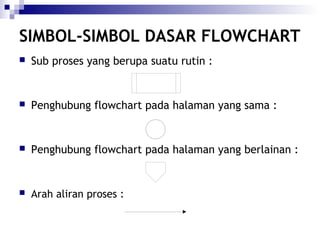

8. SIMBOL-SIMBOL DASAR FLOWCHART

Sub proses yang berupa suatu rutin :

Penghubung flowchart pada halaman yang sama :

Penghubung flowchart pada halaman yang berlainan :

Arah aliran proses :

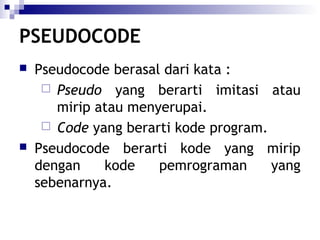

9. PSEUDOCODE


Pseudocode berasal dari kata :
 Pseudo yang berarti imitasi atau
mirip atau menyerupai.
 Code yang berarti kode program.
Pseudocode berarti kode yang mirip
dengan
kode
pemrograman
yang
sebenarnya.

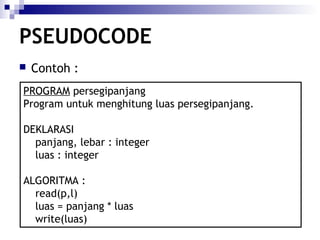

10. PSEUDOCODE

Contoh :
PROGRAM persegipanjang
Program untuk menghitung luas persegipanjang.
DEKLARASI
panjang, lebar : integer
luas : integer
ALGORITMA :
read(p,l)
luas = panjang * luas
write(luas)
