- 4. ネットワークの移り変わり 1870年代 PSTN 固定電話 INSネット64 1988年 ISDN フレッツISDN 1999年 ADSL フレッツADSL 2001年 FTTH Bフレッツ 2008年 NGN フレッツ光ネクスト
- 5. PSTNとは 1870年代 固定電話 • Public Switched Telephone Networks：公衆交換電話網 いわゆる電話回線網。電話局と加入者宅までがメタルケーブル （銅線）でつながれている。 ※後述するISDNを含めてPSTNと表現する場合もある
- 6. PSTNとは 1870年代 固定電話 • Public Switched Telephone Networks：公衆交換電話網 いわゆる電話回線網。電話局と加入者宅までがメタルケーブル （銅線）でつながれている。 ※後述するISDNを含めてPSTNと表現する場合もある 電話網イメージ 加入者交換機 中継交換機 中継交換機 加入者交換機

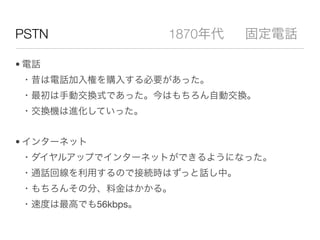

- 7. PSTN 1870年代 固定電話 • 電話 ・昔は電話加入権を購入する必要があった。 ・最初は手動交換式であった。今はもちろん自動交換。 ・交換機は進化していった。 • インターネット ・ダイヤルアップでインターネットができるようになった。 ・通話回線を利用するので接続時はずっと話し中。 ・もちろんその分、料金はかかる。 ・速度は最高でも56kbps。
- 8.
- 9. INSネット64 ISDNとは 1988年 フレッツISDN • IIntegrated Services Digital Network：ｻｰﾋﾞｽ総合ﾃﾞｨｼﾞﾀﾙ網 あいえすでぃーえぬ。（人によっては いすどん） デジタル回線と言われる。（PSTNはアナログ回線）
- 10. INSネット64 ISDNとは 1988年 フレッツISDN • IIntegrated Services Digital Network：ｻｰﾋﾞｽ総合ﾃﾞｨｼﾞﾀﾙ網 あいえすでぃーえぬ。（人によっては いすどん） デジタル回線と言われる。（PSTNはアナログ回線） 2B+Dch構成 Bch(64kbps) Bch(64kbps) Dch(16kbps)
- 11. INSネット64 ISDN 1988年 フレッツISDN • 電話 ・PSTNと比べて音質が良い。 ・一つの回線で２回線分持てる。固定電話＋FAXなど。 ・たまにだけどISDNの公衆電話も見かける。 • インターネット ・同じくダイヤルアップで定額通信が可能になった。 ・通話とネットが同時に利用できるようになった。 ・速度は64kbps。(PSTNとくらべ12kbpsの差）
- 12.
- 13.
- 14. ADSLとは 1999年 フレッツADSL • Asymmetric Digital Subscriber Line：非対称デジタル加入者線
- 15. ADSLとは 1999年 フレッツADSL • Asymmetric Digital Subscriber Line：非対称デジタル加入者線 非対称 →アップロードとダウンロード速度。ダウンロードが速い。
- 16. ADSLとは 1999年 フレッツADSL • Asymmetric Digital Subscriber Line：非対称デジタル加入者線 非対称 →アップロードとダウンロード速度。ダウンロードが速い。 電 話 UP DOWN 周波数 4kHz 26-130kHz 138-3750kHz
- 17. ADSL 1999年 フレッツADSL • 電話 ・既存のPSTN網をそのまま利用できる。影響や違いなし。 ・インターネットを利用するIP電話サービス開始。(050番号) • インターネット ・定額制。 ・速度は初期で1.5Mbps。技術の進歩とともに50Mbps（下り）の サービスもでてきた。
- 18. FTTHとは 2001年 Bフレッツ • Fiber To The Home：ファイバー・トゥ・ザ・ホーム 光ファイバーを用いた接続方式。今までのメタルケーブルに比 べ、伝損も少なく速度も速い。
- 19. FTTHとは 2001年 Bフレッツ • Fiber To The Home：ファイバー・トゥ・ザ・ホーム 光ファイバーを用いた接続方式。今までのメタルケーブルに比 べ、伝損も少なく速度も速い。 局舎 4分岐×8分岐 ＝32世帯
- 20. FTTH 2001年 Bフレッツ • 電話 ・いわゆるひかり電話。 ・光ファイバーは送電できないため、停電時は利用不可。 ・料金が安い。500円程度∼ • インターネット ・100Mbpsが主流。上り下り高速。最大1Gbpsのサービスも。 ・回線網を新たに作り直し。コスト高、エリア狭い。 ・環境や距離に強い。

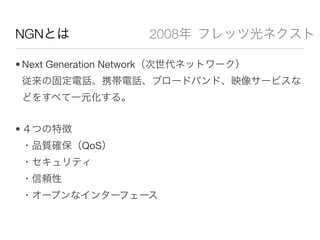

- 21. NGNとは 2008年 フレッツ光ネクスト • Next Generation Network（次世代ネットワーク） 従来の固定電話、携帯電話、ブロードバンド、映像サービスな どをすべて一元化する。 • ４つの特徴 ・品質確保（QoS） ・セキュリティ ・信頼性 ・オープンなインターフェース
- 22. NGNとは 2008年 フレッツ光ネクスト • Next Generation Network（次世代ネットワーク） 従来の固定電話、携帯電話、ブロードバンド、映像サービスな どをすべて一元化する。 • ４つの特徴 Quality of Service ・品質確保（QoS） 優先順位による パケット処理 ・セキュリティ ・信頼性 ・オープンなインターフェース
- 23.
- 24.
- 25.
- 26. ひかり電話はすごい • 0AB-J番号が付与されている 従来の電話網と同様に市外局番からはじまる番号 • PSTNと同等の通話品質を誇る クラス 相当品質 R値 遅延時間 番号 A 固定電話並 >80 <100ms 0AB-J B 携帯電話 >70 <150ms 090,080 C 通話可能 >50 <400ms 050
- 27.
- 28.

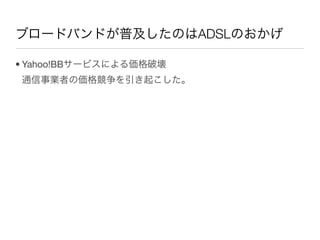

- 29.

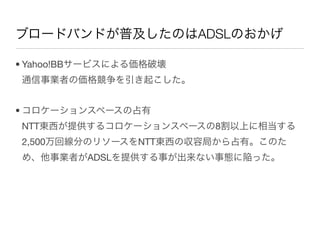

- 30.
- 31. “ダークファイバ”というのが存在する • 使われていない光回線のこと（対義：ライトファイバ） NTTはこのダークファイバを貸し出すことが義務になっている。 • 電話網の場合はドライカッパ •建物のスペースを貸し出すことをコロケーション • アクセス面はKDDIもソフトバンクも回線を間借りしている わずかな料金でNTTがアクセス部分は面倒見てる。

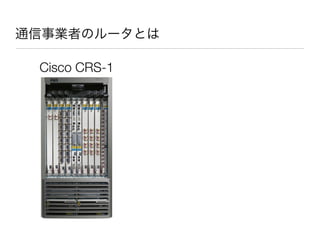

- 32.
- 33.
- 34. 通信事業者のルータとは Cisco CRS-1 最大構成で92Tbps
- 35. 通信事業者のルータとは Cisco CRS-1 最大構成で92Tbps 発売当時価格１億円程度
- 36. 通信事業者のルータとは Cisco CRS-1 最大構成で92Tbps 発売当時価格１億円程度 「10億人がリアルタイムの音声 チャット行ないながらオンライン ゲームに参加できる」
- 37. 通信事業者のルータとは Cisco CRS-1 最大構成で92Tbps 発売当時価格１億円程度 「10億人がリアルタイムの音声 チャット行ないながらオンライン ゲームに参加できる」 「1万2,415人が同時に7.4GBの映 画を1秒でダウンロードできる」 「地球上の全人口がVoIP技術で同 時に電話できる」

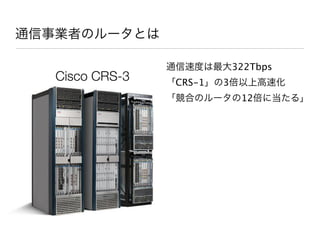

- 38. 通信事業者のルータとは Cisco CRS-3

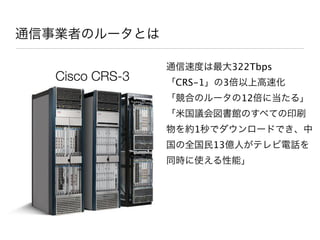

- 39. 通信事業者のルータとは 通信速度は最大322Tbps Cisco CRS-3
- 40. 通信事業者のルータとは 通信速度は最大322Tbps Cisco CRS-3 「CRS-1」の3倍以上高速化
- 41. 通信事業者のルータとは 通信速度は最大322Tbps Cisco CRS-3 「CRS-1」の3倍以上高速化 「競合のルータの12倍に当たる」
- 42. 通信事業者のルータとは 通信速度は最大322Tbps Cisco CRS-3 「CRS-1」の3倍以上高速化 「競合のルータの12倍に当たる」 「米国議会図書館のすべての印刷 物を約1秒でダウンロードでき、中 国の全国民13億人がテレビ電話を 同時に使える性能」
- 43. 通信事業者のルータとは 通信速度は最大322Tbps Cisco CRS-3 「CRS-1」の3倍以上高速化 「競合のルータの12倍に当たる」 「米国議会図書館のすべての印刷 物を約1秒でダウンロードでき、中 国の全国民13億人がテレビ電話を 同時に使える性能」 「これまでに制作された全映画作 品を4分足らずで伝送できる」
- 44. ネットワークの今後 • NGNの次のNGNが考案されていく 信頼性や速度、コストパフォーマンスの向上 • 過度な通信でいろいろ制限がでる DocomoXiサービス：7GB以上の使用で制限 Softbank4Gサービス：5GB以上 スマートフォンやWebのリッチなアプリケーションの増加 •今後の法律による規制などの可能性 日本：ダウンロード違法化 中国：金盾（きんじゅん） アメリカ：SOPA（オンライン海賊行為防止法案）
