TCP/IP を簡単に説明してみる。

1. 秋の夜長のトランスポート
#nwstudy 02
ストレージ友の会

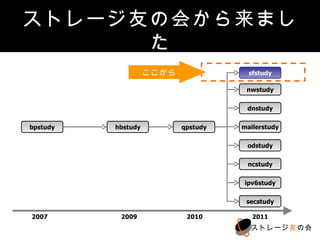

2. ストレージ友の会から来ました
ここから sfstudy
nwstudy
dnstudy
bpstudy hbstudy qpstudy mailerstudy
odstudy
ncstudy
ipv6study
secstudy
2007 2009 2010 2011
ストレージ友の会

3. 自己紹介
sho kisaragi
IT Architect
Twitter ID : sho7650
Perfume
Curry
☆ Kyoko Fukada ☆
CE インフラ
サービス・保守 ITアーキテクト ITコンサル
ITスペシャリスト
ストレージ友の会

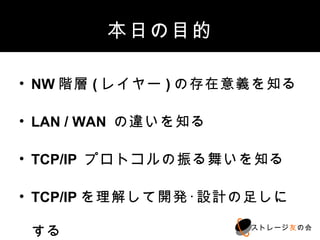

4. 本日の目的
• NW階層(レイヤー)の存在意義を知る
• LAN / WAN の違いを知る
• TCP/IP プロトコルの振る舞いを知る
• TCP/IPを理解して開発･設計の足しにする
ストレージ友の会

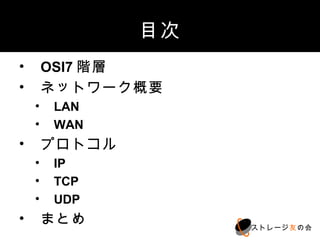

5. 目次
1. OSI7階層
2. ネットワーク概要
1. LAN
2. WAN
3. プロトコル
1. IP
2. TCP
3. UDP
4. まとめ
ストレージ友の会

6. ネットワークの基本
階層とNWのグルーピング
ストレージ友の会

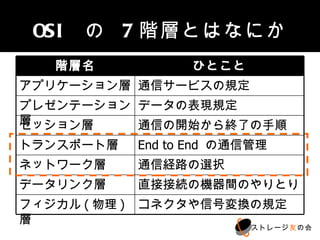

7. OSI の 7階層とはなにか
階層名 ひとこと
アプリケーション層 通信サービスの規定
プレゼンテーション層 データの表現規定
セッション層 通信の開始から終了の手順
トランスポート層 End to End の通信管理
ネットワーク層 通信経路の選択
データリンク層 直接接続の機器間のやりとり
フィジカル(物理)層 コネクタや信号変換の規定
ストレージ友の会

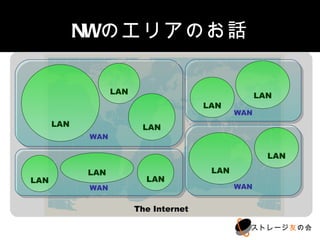

8. NWのエリアのお話
LAN LAN
LAN
WAN
WAN
LAN LAN
WAN
WAN
LAN
LAN LAN
LAN LAN
WAN
WAN WAN
WAN
The Internet
ストレージ友の会

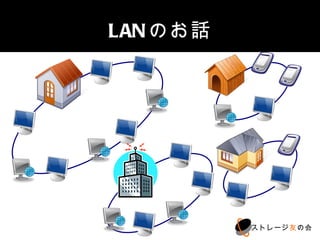

9. LANのお話
ストレージ友の会

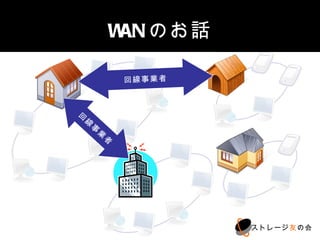

10. WANのお話
回線事業者
回
線
事
業
者
ストレージ友の会

11. TCP/IP
業界標準のL3/L4
ストレージ友の会

12. TCP/IPの特徴・特色
業界標準
ストレージ友の会

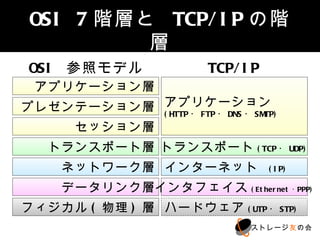

13. OSI 7階層と TCP/IPの階層
OSI 参照モデル TCP/IP
アプリケーション層
プレゼンテーション層 アプリケーション
(HTTP・FTP・DNS・SMTP)
セッション層
トランスポート層 トランスポート(TCP・UDP)
ネットワーク層 インターネット (IP)
データリンク層 インタフェイス(Ethernet･PPP)
フィジカル(物理)層 ハードウェア(UTP・STP)
ストレージ友の会

14. プロトコル
アグナコトルとは関係ない
ストレージ友の会

15. 通信規約・・・って?
大 人の約束
ストレージ友の会

16. L3:IP (Internet Protocol)
相 手の特定
ストレージ友の会

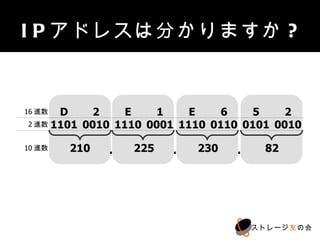

17. IPアドレスは分かりますか?
16進数 D 2 E 1 E 6 5 2
2進数 1101 0010 1110 0001 1110 0110 0101 0010
10進数 210 . 225 . 230 . 82
ストレージ友の会

18. では、サブネットマスクは
210.225.230.82/24 = ?
16進数 D 2 E 1 E 6 5 2
2進数 1101 0010 1110 0001 1110 0110 0101 0010
10進数 210 . 225 . 230 . 82
ネットワークアドレス ホスト
アドレス
セグメントの範囲を特定する
ストレージ友の会

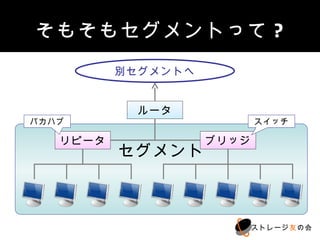

19. そもそもセグメントって?
別セグメントへ
ルータ
バカハブ スイッチ
リピータ ブリッジ
セグメント
ストレージ友の会

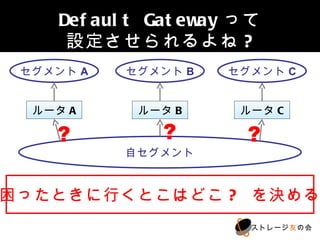

20. Default Gatewayって
設定させられるよね?
セグメントA セグメントB セグメントC
ルータA ルータB ルータC
? ? ?
自セグメント
困ったときに行くとこはどこ? を決める
ストレージ友の会

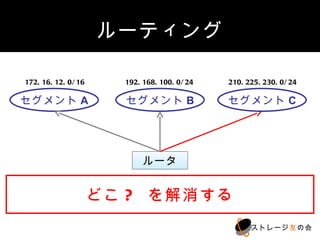

21. ルーティング
172.16.12.0/16 192.168.100.0/24 210.225.230.0/24
セグメントA セグメントB セグメントC
ルータ
どこ? を解消する
ストレージ友の会

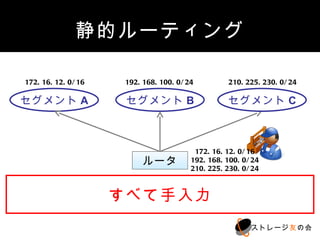

22. 静的ルーティング
172.16.12.0/16 192.168.100.0/24 210.225.230.0/24
セグメントA セグメントB セグメントC
172.16.12.0/16
ルータ 192.168.100.0/24
210.225.230.0/24
すべて手入力
ストレージ友の会

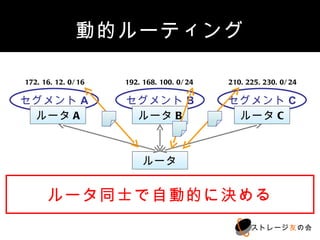

23. 動的ルーティング
172.16.12.0/16 192.168.100.0/24 210.225.230.0/24
セグメントA セグメントB セグメントC
ルータA ルータB ルータC
ルータ
ルータ同士で自動的に決める
ストレージ友の会

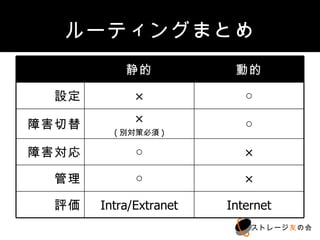

24. ルーティングまとめ
静的 動的
設定 × ○
障害切替 × ○
(別対策必須)
障害対応 ○ ×
管理 ○ ×
評価 Intra/Extranet Internet
ストレージ友の会

25. L4:TCP (Transmission Control Protocol)
相 手を補足
ストレージ友の会

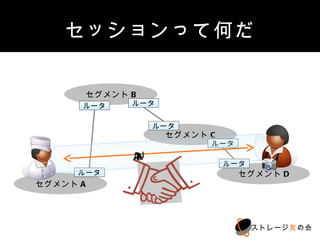

26. セッションって何だ
セグメントB
ルータ ルータ
ルータ
セグメントC
ルータ
セッション
ルータ
ルータ セグメントD
セグメントA
ストレージ友の会

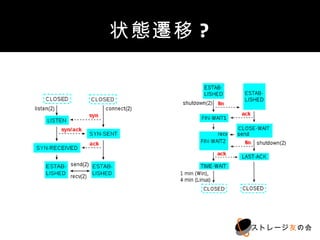

27. 状態遷移?
ストレージ友の会

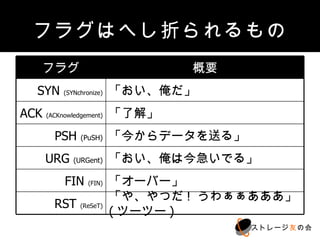

28. フラグはへし折られるもの
フラグ 概要
SYN (SYNchronize) 「おい、俺だ」
ACK (ACKnowledgement) 「了解」
PSH (PuSH) 「今からデータを送る」
URG (URGent) 「おい、俺は今急いでる」
FIN (FIN) 「オーバー」
RST (ReSeT) 「や、やつだ! うわぁぁあああ」 (ツーツー)
ストレージ友の会

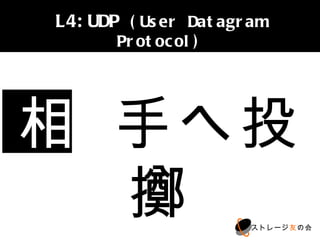

29. L4:UDP (User Datagram Protocol)
相 手へ投擲
ストレージ友の会

30. セッションレスだと・・・?
セグメントB
ルータ ルータ
ルータ
セグメントC
ルータ
ルータ
ルータ セグメントD
セグメントA
ストレージ友の会

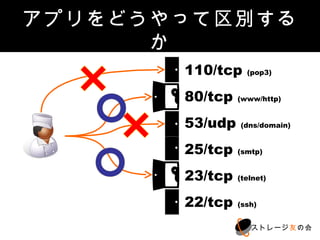

31. アプリをどうやって区別するか
110/tcp (pop3)
80/tcp (www/http)
53/udp (dns/domain)
25/tcp (smtp)
23/tcp (telnet)
22/tcp (ssh)
ストレージ友の会

32. よく分かるTCP/IPのまとめ
• TCP/IP は業界標準の通信規約
• IPアドレスで相手を特定する
• TCPで相手を補足する
• UDPで相手に投げつけて逃げる
ストレージ友の会

33. ご清聴
ありがとうございました
何か質問は?
