L3 Switchを買って遊んでみたのでその感想

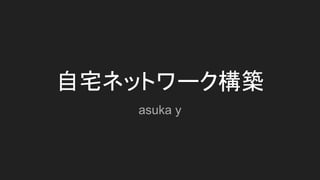

1. 自宅ネットワーク構築
asuka y

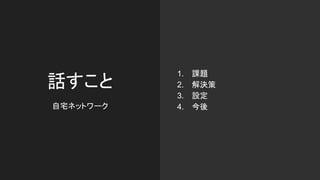

2. 話すこと
1. 課題
2. 解決策
3. 設定
4. 今後

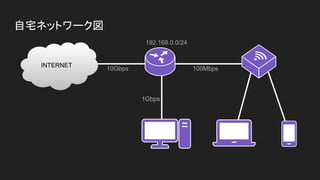

自宅ネットワーク

3. 自宅ネットワーク図
INTERNET
10Gbps
1Gbps
100Mbps
192.168.0.0/24

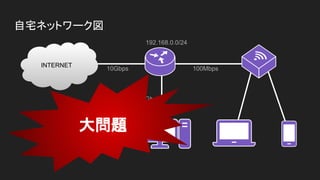

4. 自宅ネットワーク図
INTERNET
10Gbps
1Gbps
100Mbps
大問題
192.168.0.0/24

5. 自宅ネットワーク図
INTERNET
10Gbps
1Gbps
100Mbps
1. 10Gbps回線(理論値)を契約している
のに、10Gbps対応端末がない
2. プロバイダ貸し出しのルータのポート
は 10Gbps x1, 100Mbps x3と話にな
らない
課題
192.168.0.0/24

6. 自宅ネットワーク図
INTERNET
10Gbps
1Gbps
100Mbps

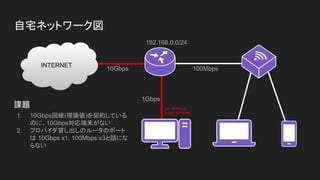

1. 10Gbps回線(理論値)を契約している
のに、10Gbps対応端末がない
2. プロバイダ貸し出しのルータのポート
は 10Gbps x1, 100Mbps x3と話にな
らない
課題 Up: 900Mbps
Down: 900Mbps
192.168.0.0/24

7. 192.168.0.0/24
自宅ネットワーク図
INTERNET
10Gbps
1Gbps
100Mbps

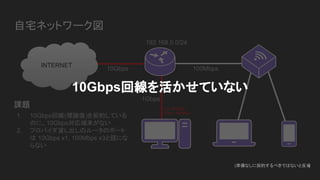

1. 10Gbps回線(理論値)を契約している
のに、10Gbps対応端末がない
2. プロバイダ貸し出しのルータのポート
は 10Gbps x1, 100Mbps x3と話にな
らない
課題 Up: 900Mbps
Down: 900Mbps
10Gbps回線を活かせていない
(準備なしに契約するべきではないと反省
)

8. 解決策

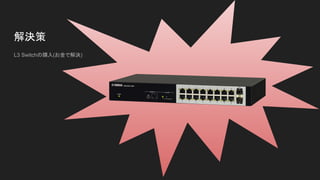

L3 Switchの購入(お金で解決)

9. 解決策
L3 Switchの購入(お金で解決)
1Gbps LAN(RJ45) ポート x16
10Gbps (SFP+) ポート x2

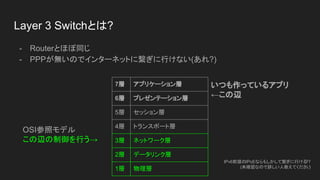

10. Layer 3 Switchとは?
- Routerとほぼ同じ
- PPPが無いのでインターネットに繋ぎに行けない(あれ?)
IPv6前提のIPoEならもしかして繋ぎに行ける
??
(未確認なので詳しい人教えてください
)
7層 アプリケーション層
6層 プレゼンテーション層
5層 セッション層
4層 トランスポート層
3層 ネットワーク層
2層 データリンク層
1層 物理層
OSI参照モデル
この辺の制御を行う→
いつも作っているアプリ
←この辺

11. Layer 7 Switch

12. 10Gbps

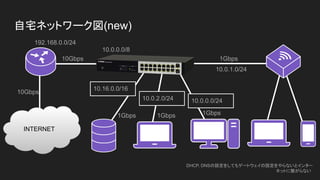

自宅ネットワーク図(new)
INTERNET
1Gbps
1Gbps
192.168.0.0/24
10Gbps
10.0.0.0/8
1Gbps
1Gbps
10.16.0.0/16
10.0.2.0/24 10.0.0.0/24
10.0.1.0/24
DHCP, DNSの設定をしてもゲートウェイの設定をやらないとインター
ネットに繋がらない

13. 10Gbps
INTERNET
1Gbps
1Gbps
192.168.0.0/24
10Gbps
10.0.0.0/8
1Gbps
1Gbps
10.16.0.0/16
10.0.2.0/24 10.0.0.0/24
10.0.1.0/24
DHCP, DNSの設定をしてもゲートウェイの設定をやらないとインター
ネットに繋がらない

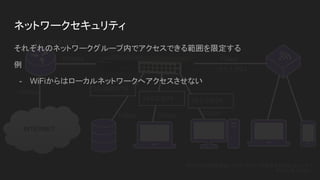

ネットワークセキュリティ
それぞれのネットワークグループ内でアクセスできる範囲を限定する
例
- WiFiからはローカルネットワークへアクセスさせない

14. 10Gbps
INTERNET
1Gbps
1Gbps
192.168.0.0/24
10Gbps
10.0.0.0/8
1Gbps
1Gbps
10.16.0.0/16
10.0.2.0/24 10.0.0.0/24
10.0.1.0/24
DHCP, DNSの設定をしてもゲートウェイの設定をやらないとインター
ネットに繋がらない
ネットワークセキュリティ
それぞれのネットワークグループ内でアクセスできる範囲を限定する
例
- WiFiからはローカルネットワークへアクセスさせない
DHCP設定
Network: 10.0.1.0/24
Gateway: 10.0.1.240
DNS: 192.168.0.1
アクセス制御
可否 プロトコル 送信元 送信先 ポート
拒否 全て 全て 192.168.0.0/24 全て
拒否 全て 全て 10.0.0.0/8 全て
許可 全て 全て 全て 全て

15. 10Gbps
INTERNET
1Gbps
1Gbps
192.168.0.0/24
10Gbps
10.0.0.0/8
1Gbps
1Gbps
10.16.0.0/16
10.0.2.0/24 10.0.0.0/24
10.0.1.0/24
DHCP, DNSの設定をしてもゲートウェイの設定をやらないとインター
ネットに繋がらない

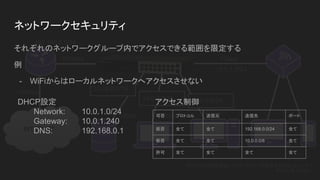

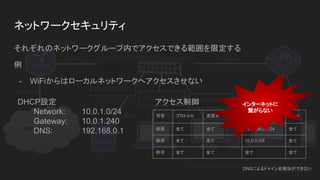

ネットワークセキュリティ
それぞれのネットワークグループ内でアクセスできる範囲を限定する
例
- WiFiからはローカルネットワークへアクセスさせない
DHCP設定
Network: 10.0.1.0/24
Gateway: 10.0.1.240
DNS: 192.168.0.1
アクセス制御
可否 プロトコル 送信元 送信先 ポート
拒否 全て 全て 192.168.0.0/24 全て
拒否 全て 全て 10.0.0.0/8 全て
許可 全て 全て 全て 全て
インターネットに
繋がらない
DNSによるドメイン名解決ができない

16. 10Gbps
INTERNET
1Gbps
1Gbps
192.168.0.0/24
10Gbps
10.0.0.0/8
1Gbps
1Gbps
10.16.0.0/16
10.0.2.0/24 10.0.0.0/24
10.0.1.0/24
DHCP, DNSの設定をしてもゲートウェイの設定をやらないとインター
ネットに繋がらない

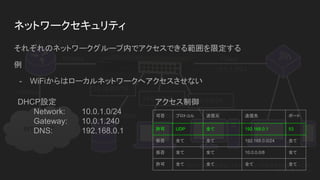

ネットワークセキュリティ
それぞれのネットワークグループ内でアクセスできる範囲を限定する
例
- WiFiからはローカルネットワークへアクセスさせない
DHCP設定
Network: 10.0.1.0/24
Gateway: 10.0.1.240
DNS: 192.168.0.1
アクセス制御
可否 プロトコル 送信元 送信先 ポート
許可 UDP 全て 192.168.0.1 53
拒否 全て 全て 192.168.0.0/24 全て
拒否 全て 全て 10.0.0.0/8 全て
許可 全て 全て 全て 全て

17. 10Gbps
INTERNET
1Gbps
1Gbps
192.168.0.0/24
10Gbps
10.0.0.0/8
1Gbps
1Gbps
10.16.0.0/16
10.0.2.0/24 10.0.0.0/24
10.0.1.0/24
DHCP, DNSの設定をしてもゲートウェイの設定をやらないとインター
ネットに繋がらない

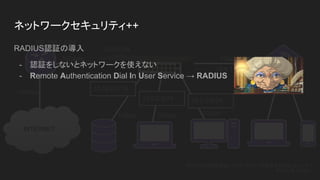

ネットワークセキュリティ++
RADIUS認証の導入
- 認証をしないとネットワークを使えない
- Remote Authentication Dial In User Service → RADIUS

18. 10Gbps
INTERNET
1Gbps
1Gbps
192.168.0.0/24
10Gbps
10.0.0.0/8
1Gbps
1Gbps
10.16.0.0/16
10.0.2.0/24 10.0.0.0/24
10.0.1.0/24
DHCP, DNSの設定をしてもゲートウェイの設定をやらないとインター
ネットに繋がらない
ネットワークセキュリティ++
RADIUS認証の導入
- 認証をしないとネットワークを使えない
- Remote Authentication Dial In User Service → RADIUS
(認証方式はいくつかある
)

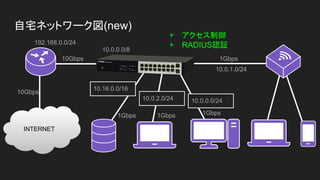

19. 10Gbps
自宅ネットワーク図(new)
INTERNET
1Gbps
1Gbps
192.168.0.0/24
10Gbps
10.0.0.0/8
1Gbps
1Gbps
10.16.0.0/16
10.0.2.0/24 10.0.0.0/24
10.0.1.0/24
+ アクセス制御
+ RADIUS認証

20. 10Gbps
自宅ネットワーク図(new)
INTERNET
1Gbps
1Gbps
192.168.0.0/24
10Gbps
10.0.0.0/8
1Gbps
1Gbps
10.16.0.0/16
10.0.2.0/24 10.0.0.0/24
10.0.1.0/24
+ アクセス制御
+ RADIUS認証
模範的
ネットワーク

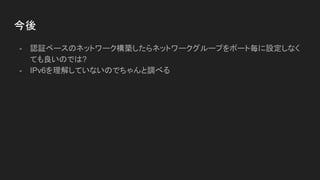

21. 今後
- 認証ベースのネットワーク構築したらネットワークグループをポート毎に設定しなく
ても良いのでは?
- IPv6を理解していないのでちゃんと調べる

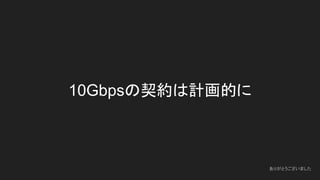

22. 10Gbpsの契約は計画的に
ありがとうございました

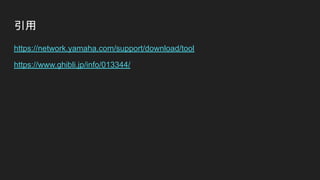

23. 引用
https://network.yamaha.com/support/download/tool
https://www.ghibli.jp/info/013344/
