お待たせしました！ 真の VDI on Azure がついに実現します！~ Citrix と Microsoft のタッグがもたらす次世代型クラウド・デスクトップ環境 ~ (Microsoft TechSummit 2016)

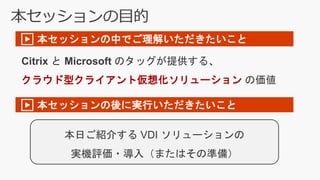

- 2. 本セッションの目的 Citrix と Microsoft のタッグが提供する、 クラウド型クライアント仮想化ソリューション の価値 ▶ 本セッションの中でご理解いただきたいこと ▶ 本セッションの後に実行いただきたいこと 本日ご紹介する VDI ソリューションの 実機評価・導入（またはその準備）
- 3. 自己紹介 ～本セッションは２名で担当します～ 大串 昌央 Masao Ohkushi • 日本マイクロソフト インフラ系プリセールスエンジニア • クライアント仮想化を愛し続けて11年 • 著書： 「 仮想化」 実装の基礎知識 (リックテレコム) • シトリックス・システムズ・ジャパン 仮想化EMM系プリセールスエンジニア • シンクライアントとの出会いは2000年 • すべてわかる仮想化大全（日経BP） 2014,2015,2016 XenApp / XenDesktop について寄稿 前島 鷹賢 Takamasa Maejima
- 4. [はじめる前に ① ] 未提供製品・サービスに関する情報 このプレゼンテーション資料は 2016 年 11 月 1日時点で 公開可能な情報をもとに作成されています。 このプレゼンテーション資料には XenApp Express など 2016 年 11 月 1 日時点で一般提供されていない製品や サービス、機能の説明が含まれています。
- 5. [はじめる前に ② ] 本セッションに含まれないもの [de:code 2016 : INF-012] デスクトップ仮想化の実践 - powered by Windows Server 2016 & Azure - ・動画： https://channel9.msdn.com/Events/de-code/2016/INF-012 ・資料： https://docs.com/decode2016/2966/ 📢 または Ask the Speaker まで [FEST 2015 : CLD-332] フレキシブル ワーク スタイルを支えるマイクロソフトのデスクトップ仮想化 ・動画： https://channel9.msdn.com/events/FEST/2015/CLD-332 ・資料： https://docs.com/microsoftjapan-/7552

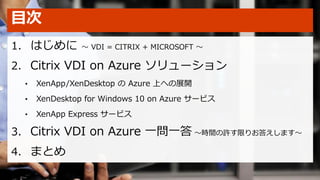

- 6. 目次 1. はじめに ～ VDI = CITRIX + MICROSOFT ～ 2. Citrix VDI on Azure ソリューション • XenApp/XenDesktop の Azure 上への展開 • XenDesktop for Windows 10 on Azure サービス • XenApp Express サービス 3. Citrix VDI on Azure 一問一答 ～時間の許す限りお答えします～ 4. まとめ
- 8. Citrix + Microsoft 戦略的パートナーシップ Windows 10 VDI on Azure を提供する 唯一のソリューション クライアント仮想化環境 で Skype for Business を サポートする 唯一のソリューション • Azure-first ソリューション • Windows Server 2016 day 1 サポート Microsoft EMS と Citrix NetScaler, XenMobile の 統合ソリューション Azure RemoteApp の後継となる マネージドサービス

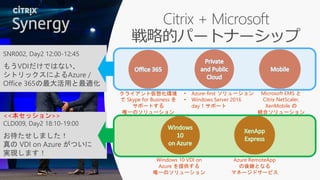

- 9. Citrix + Microsoft 戦略的パートナーシップ Windows 10 VDI on Azure を提供する 唯一のソリューション クライアント仮想化環境 で Skype for Business を サポートする 唯一のソリューション • Azure-first ソリューション • Windows Server 2016 day 1 サポート Microsoft EMS と Citrix NetScaler, XenMobile の 統合ソリューション Azure RemoteApp の後継となる マネージドサービス SNR002, Day2 12:00-12:45 もうVDIだけではない、 シトリックスによるAzure / Office 365の最大活用と最適化 <<本セッション>> CLD009, Day2 18:10-19:00 お待たせしました！ 真の VDI on Azure がついに 実現します！

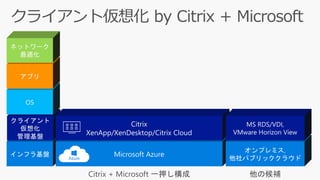

- 13. 他の候補Citrix + Microsoft 一押し構成
- 14. 『デスクトップ on Azure』 という選択肢 シンプル柔軟性 コストと時間の節約 $$ $ $ $ ✓ 仮想マシンの増減に 即時対応可能 ✓ 仮想マシンのスペックも 変更可能 ✓ 大がかりな初期投資不要 ✓ 使わないときは シャットダウン ✓ 迅速かつ容易な展開 (ARM テンプレート, Azure Marketplace 等) ✓ 直感的なウィザード ✓ 基盤の管理はお任せ ✓ 絶え間ない進化 デスクトップ/アプリケーション配信基盤をクラウドから展開

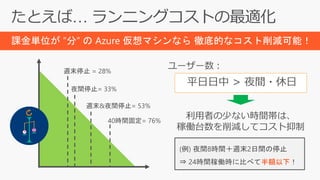

- 15. 課金単位が ”分” の Azure 仮想マシンなら 徹底的なコスト削減可能！ (例) 夜間8時間＋週末2日間の停止 ⇒ 24時間稼働時に比べて半額以下！ 平日日中 > 夜間・休日
- 16. 他の候補Citrix + Microsoft 一押し構成

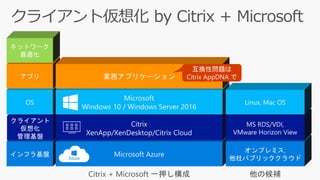

- 19. 他の候補Citrix + Microsoft 一押し構成

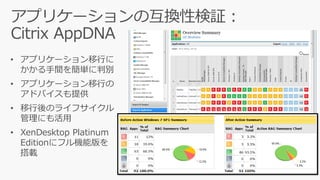

- 20. • アプリケーション移行に かかる手間を簡単に判別 • アプリケーション移行の アドバイスも提供 • 移行後のライフサイクル 管理にも活用 • XenDesktop Platinum Editionにフル機能版を 搭載
- 21. 他の候補Citrix + Microsoft 一押し構成

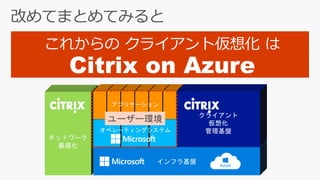

- 22. ユーザー環境 これからの クライアント仮想化 は Citrix on Azure

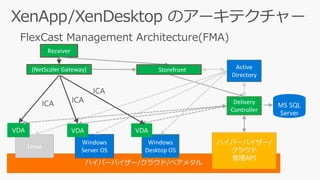

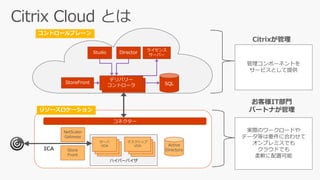

- 25. ハイパーバイザー/クラウド/ベアメタル Receiver MS SQL Server Windows Desktop OS Delivery Controller Windows Server OS VDAVDA Storefront Active Directory Linux VDA (NetScaler Gateway) ハイパーバイザー/ クラウド 管理API
- 27. クラウドサービス Azure • XenApp/XenDesktop を オンプレミスで管理 • ワークロードは オンプレまたは Azure • IT 部門による管理 • XenApp/XenDesktop クラウドサービスを Azure 上 で Citrix が管理 • ワークロードは Azure 上で IT 部門が管理 Citrix Cloud Azure 既存の拡張 ホスト Azure • XenApp/XenDesktop を Azure 上で管理 • ワークロードも Azure 上 • IT 部門による管理

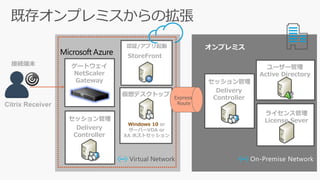

- 28. セッション管理 仮想デスクトップ ゲートウェイ NetScaler Gateway Delivery Controller Windows 10 or サーバーVDA or XA ホストセッション 認証/アプリ起動 StoreFront ユーザー管理 Active Directory ライセンス管理 License Sever オンプレミス Virtual Network Express Route セッション管理 Delivery Controller On-Premise Network 接続端末 Citrix Receiver

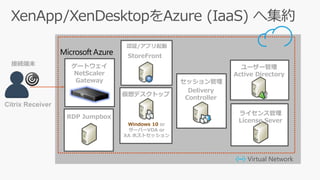

- 29. 接続端末 セッション管理 仮想デスクトップ Delivery Controller Windows 10 or サーバーVDA or XA ホストセッション 認証/アプリ起動 StoreFront ユーザー管理 Active Directory ライセンス管理 License Sever Citrix Receiver Virtual Network RDP Jumpbox ゲートウェイ NetScaler Gateway

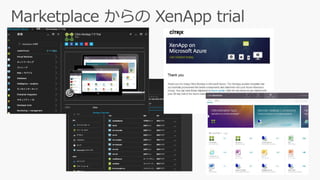

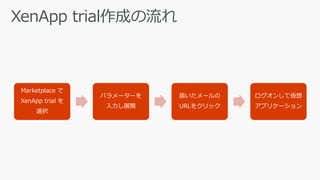

- 31. XenApp trial作成の流れ Marketplace で XenApp trial を 選択 パラメーターを 入力し展開 届いたメールの URLをクリック ログオンして仮想 アプリケーション
- 33. Citrix Citrix マルチ サブスクリプション (ユーザー/月) Azure Citrix Citrix マルチ サブスクリプション (ユーザー/月) Azure プロビジョニング お客様 お客様 お客様 or パートナー アップデート お客様 お客様 Citrix テナント シングル シングル どちらも ライセンス形態 永続 永続 サブスクリプション (ユーザー/年) クラウド形態 プライベート パブリック Any これから提供現在提供中 オンプレミス IaaS に展開 オンプレミス オンプレからクラウドまで クラウド これから提供
- 35. Microsoft Azure Citrix XenDesktop Windows 10 デスクトップを クラウドから展開する最適な方法 XenDesktop for Windows 10 on Azure Azure Marketplace Windows 10 への移行を加速 VDI の複雑さを解消 拡張性 信頼性 エクスペ リエンス 柔軟性
- 36. Azure Marketplace 経由の販売 お客様管理の Azure サブスクリプション お客様の Azure サブスクリプション Citrix Cloud Azure サブスクリプション Citrix Cloud XenDesktop for Windows 10 on Azure Server VDAs Server VDAs Win10 Server VDAs Server VDAs Win10 お客様による IaaS 利用料の 支払い Citrix の運用

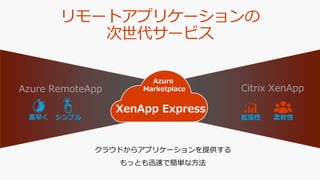

- 37. 素早く シンプル Azure RemoteApp Citrix XenApp リモートアプリケーションの 次世代サービス XenApp Express Azure Marketplace クラウドからアプリケーションを提供する もっとも迅速で簡単な方法 柔軟性拡張性
- 38. Citrix Cloud XenApp Express Server VDAs Server VDAs Windows アプリServer VDAs Server VDAs Windows アプリ Citrix Cloud Azureのサブスクリプション お客様管理の Azure サブスクリプション お客様による IaaS 利用料の 支払い Azure Marketplace 経由の販売 Citrix の運用 お客様の Azure サブスクリプション

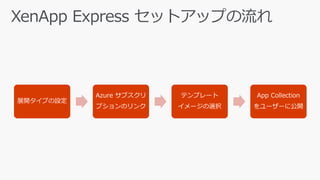

- 39. XenApp Express セットアップの流れ 展開タイプの設定 Azure サブスクリ プションのリンク テンプレート イメージの選択 App Collection をユーザーに公開

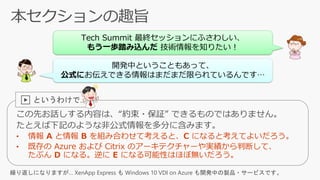

- 42. この先お話しする内容は、“約束・保証” できるものではありません。 たとえば下記のような非公式情報を多分に含みます。 Tech Summit 最終セッションにふさわしい、 もう一歩踏み込んだ 技術情報を知りたい！ 開発中ということもあって、 公式にお伝えできる情報はまだまだ限られているんです… ▶ というわけで… 繰り返しになりますが… XenApp Express も Windows 10 VDI on Azure も開発中の製品・サービスです。

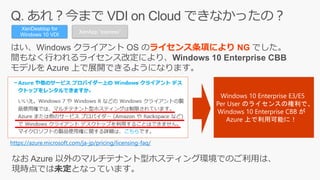

- 43. ライセンス条項により NG XenDesktop for Windows 10 VDI https://azure.microsoft.com/ja-jp/pricing/licensing-faq/ Windows 10 Enterprise E3/E5 Per User のライセンスの権利で、 Windows 10 Enterprise CBB が Azure 上で利用可能に！ XenApp “express”

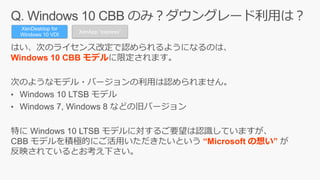

- 44. Windows 10 CBB モデル “Microsoft の想い” XenDesktop for Windows 10 VDI XenApp “express”
- 45. Windows Server 2016 Windows Server 2012 R2 XenDesktop for Windows 10 VDI XenApp “express” お客様の Azure サブスクリプション Citrix Cloud XenApp Express Server VDAs Server VDAs Windows アプリServer VDAs Server VDAs Windows アプリ ✓ Windows Server 2016 or ✓ Windows Server 2012 R2

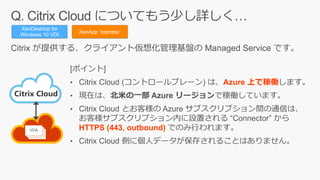

- 46. XenDesktop for Windows 10 VDI XenApp “express” Citrix Cloud VDA Azure 上で稼働 HTTPS (443, outbound)

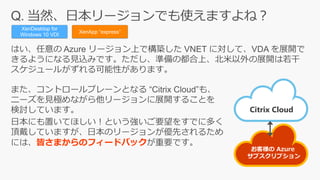

- 47. XenDesktop for Windows 10 VDI XenApp “express” Citrix Cloud お客様の Azure サブスクリプション 皆さまからのフィードバック

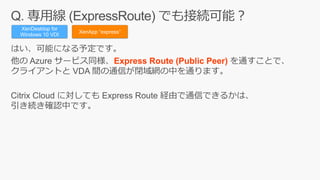

- 48. Express Route (Public Peer) XenDesktop for Windows 10 VDI XenApp “express”
- 49. A/Av2 Dv2 N XenDesktop for Windows 10 VDI XenApp “express” 仮想マシンのインスタンスサイズは “A3” 固定、集約数もエディションごとに固定でした。 （e.g. Basic は 16ユーザー/インスタンス, Standard は8ユーザー/インスタンス） ▶ Azure RemoteApp では …

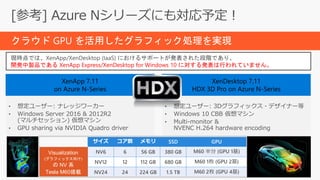

- 50. • 想定ユーザー: ナレッジワーカー • Windows Server 2016 & 2012R2 (マルチセッション) 仮想マシン • GPU sharing via NVIDIA Quadro driver XenApp 7.11 on Azure N-Series • 想定ユーザー: 3Dグラフィックス・デザイナー等 • Windows 10 CBB 仮想マシン • Multi-monitor & NVENC H.264 hardware encoding XenDesktop 7.11 HDX 3D Pro on Azure N-Series サイズ コア数 メモリ SSD GPU NV6 6 56 GB 380 GB M60 半分 (GPU 1基) NV12 12 112 GB 680 GB M60 1枚 (GPU 2基) NV24 24 224 GB 1.5 TB M60 2枚 (GPU 4基) Visualization (グラフィックス向け) の NV 系 Tesla M60搭載 クラウド GPU を活用したグラフィック処理を実現 現時点では、XenApp/XenDesktop (IaaS) におけるサポートが発表された段階であり、 開発中製品である XenApp Express/XenDesktop for Windows 10 に対する発表は行われていません。

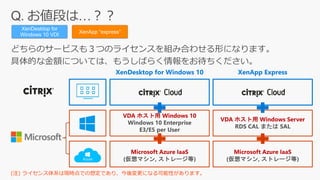

- 51. XenDesktop for Windows 10 VDI XenApp “express” XenDesktop for Windows 10 VDA ホスト用 Windows 10 Windows 10 Enterprise E3/E5 per User (注) ライセンス体系は現時点での想定であり、今後変更になる可能性があります。 Microsoft Azure IaaS (仮想マシン, ストレージ等) XenApp Express VDA ホスト用 Windows Server RDS CAL または SAL Microsoft Azure IaaS (仮想マシン, ストレージ等)

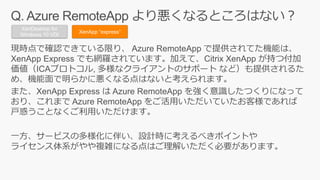

- 52. XenDesktop for Windows 10 VDI XenApp “express”
- 53. XenDesktop for Windows 10 VDI XenApp “express”

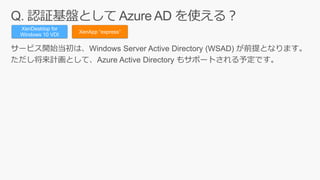

- 54. XenDesktop for Windows 10 VDI XenApp “express”

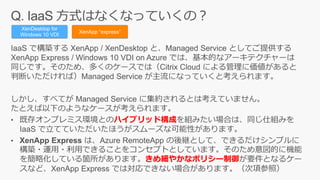

- 55. ハイブリッド構成 きめ細やかなポリシー制御 XenDesktop for Windows 10 VDI XenApp “express”

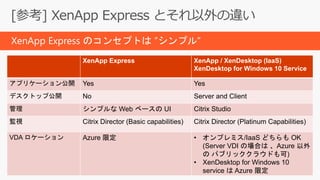

- 56. XenApp Express XenApp / XenDesktop (IaaS) XenDesktop for Windows 10 Service アプリケーション公開 Yes Yes デスクトップ公開 No Server and Client 管理 シンプルな Web ベースの UI Citrix Studio 監視 Citrix Director (Basic capabilities) Citrix Director (Platinum Capabilities) VDA ロケーション Azure 限定 • オンプレミス/IaaS どちらも OK (Server VDI の場合は 、Azure 以外 の パブリッククラウドも可) • XenDesktop for Windows 10 service は Azure 限定 XenApp Express のコンセプトは ”シンプル”

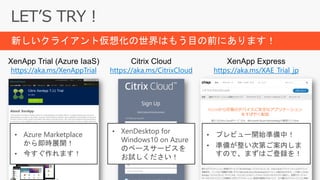

- 58. XenApp Trial (Azure IaaS) https://aka.ms/XenAppTrial Citrix Cloud https://aka.ms/CitrixCloud XenApp Express https://aka.ms/XAE_Trial_jp • プレビュー開始準備中！ • 準備が整い次第ご案内しま すので、まずはご登録を！ • Azure Marketplace から即時展開！ • 今すぐ作れます！ • XenDesktop for Windows10 on Azure のベースサービスを お試しください！ 新しいクライアント仮想化の世界はもう目の前にあります！

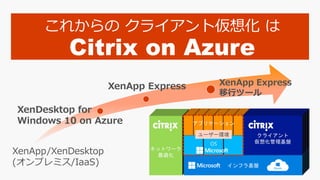

- 59. これからの クライアント仮想化 は Citrix on Azure XenApp/XenDesktop (オンプレミス/IaaS) XenDesktop for Windows 10 on Azure XenApp Express XenApp Express 移行ツール ユーザー環境
