1. 2014/01/23
WinterWorkshop2014@大洗
クラウド運用のためのストリームマイニング
神戸大学
柗本 真佑

2. 柗本 真佑
themes
ソフトウェア工学
データマイニング
SOA
クラウド
interested in
○ 設計・開発・テスト
△ 要求・運用・保守

3. 概要
• データという観点からクラウド運用を考える
• 思考・調査のあしあと
• まとまりなし，結論なし
• 議論の種・思考の種に
2

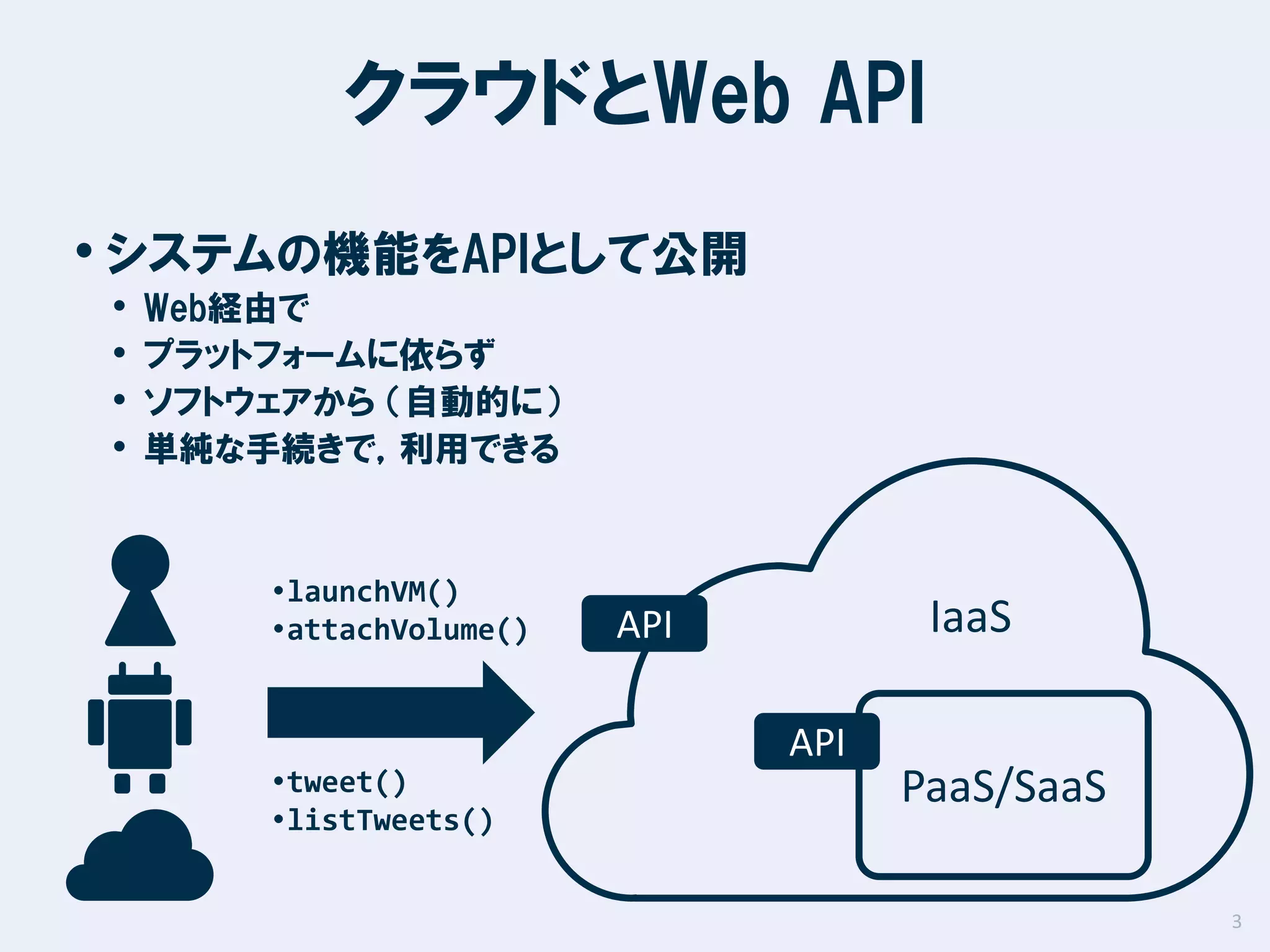

4. クラウドとWeb API
• システムの機能をAPIとして公開
•
•
•
•
Web経由で
プラットフォームに依らず
ソフトウェアから （自動的に）
単純な手続きで，利用できる
・launchVM()
・attachVolume()
・tweet()
・listTweets()
IaaS
API
API
PaaS/SaaS
3

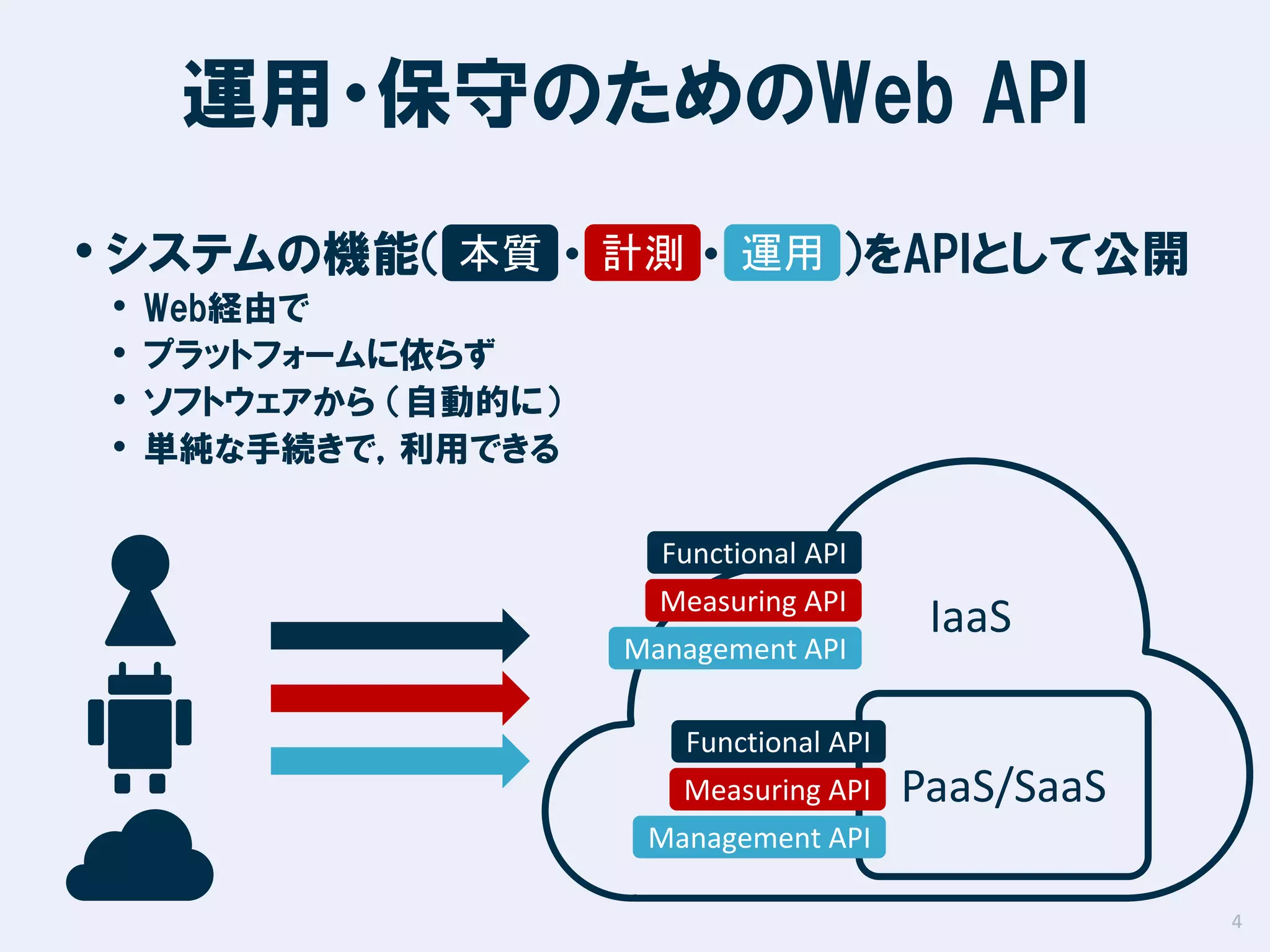

5. 運用・保守のためのWeb API
• システムの機能（ 本質 ・ 計測 ・ 運用 ）をAPIとして公開
•
•
•
•
Web経由で
プラットフォームに依らず
ソフトウェアから （自動的に）
単純な手続きで，利用できる
Functional API
Measuring API
Management API
IaaS
Functional API
Measuring API
PaaS/SaaS
Management API
4

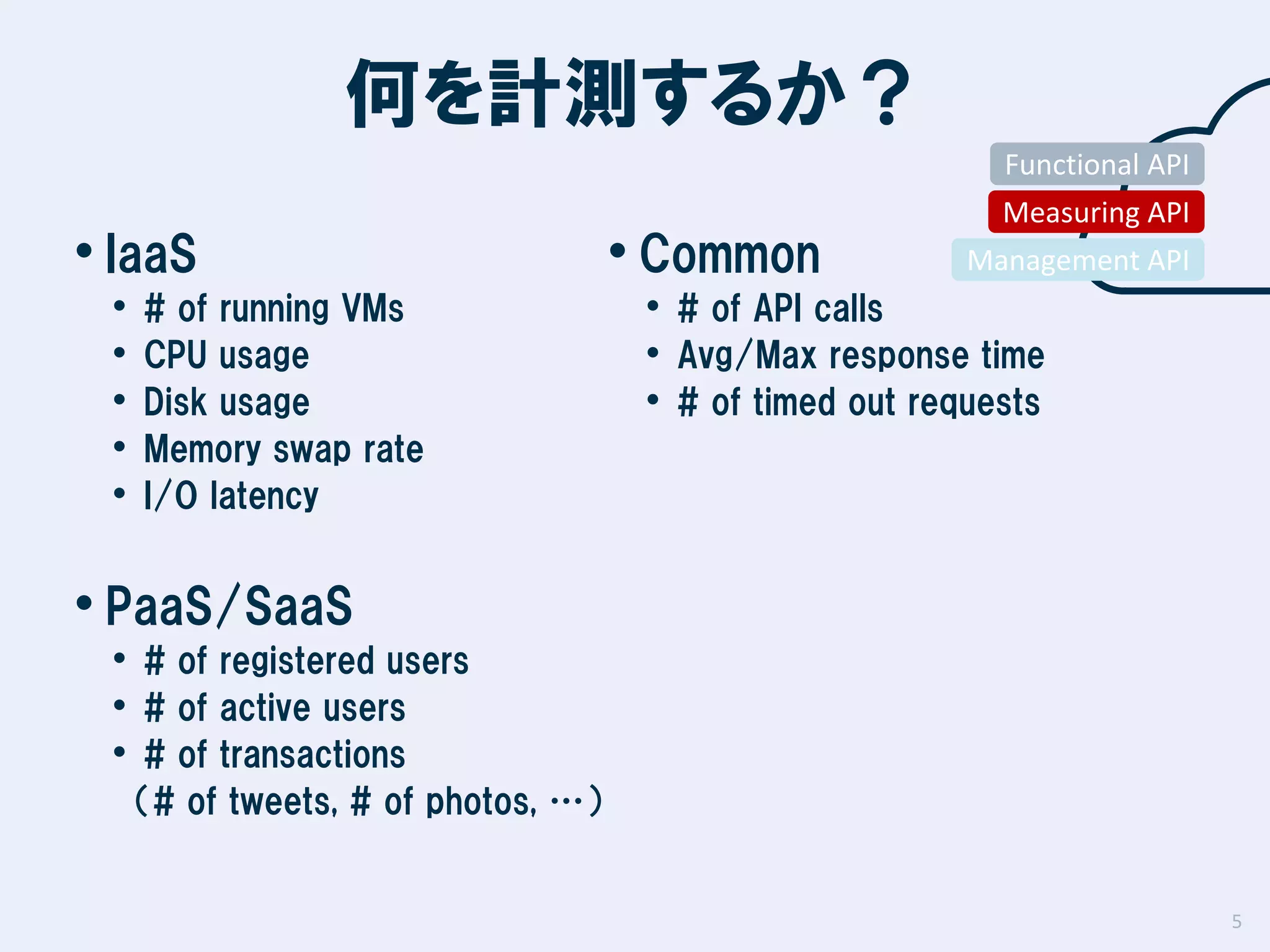

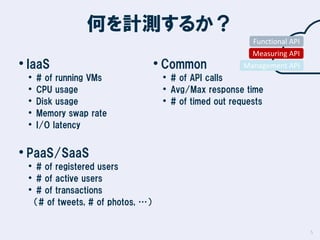

6. 何を計測するか？
Functional API
• IaaS
•
•
•
•
•
# of running VMs
CPU usage
Disk usage
Memory swap rate
I/O latency
• Common
Measuring API
Management API
• # of API calls
• Avg/Max response time
• # of timed out requests
• PaaS/SaaS
• # of registered users
• # of active users
• # of transactions
（# of tweets, # of photos, …）
5

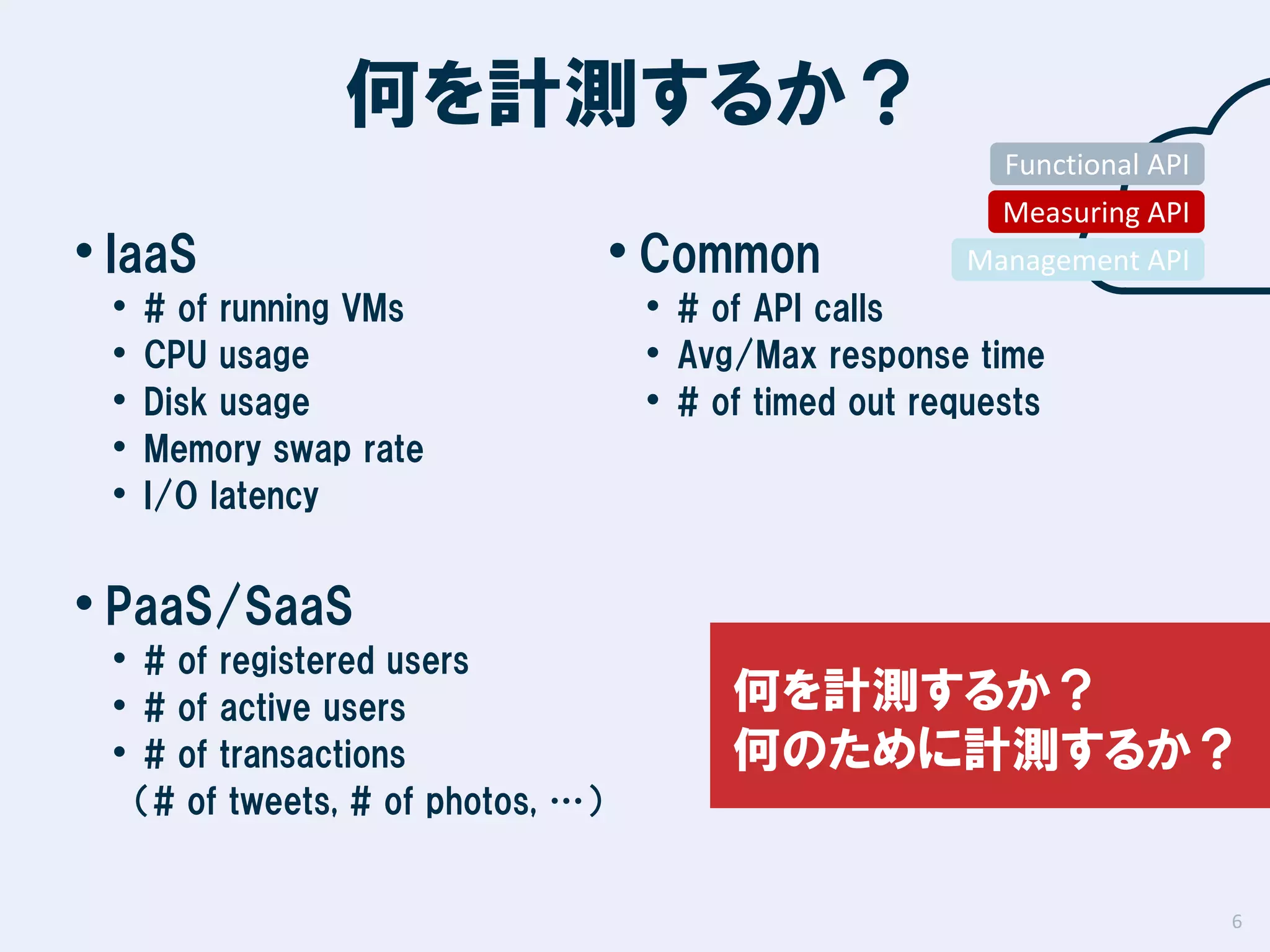

7. 何を計測するか？
Functional API
• IaaS
•
•
•
•
•
# of running VMs
CPU usage
Disk usage
Memory swap rate
I/O latency
• Common
Measuring API
Management API
• # of API calls
• Avg/Max response time
• # of timed out requests
• PaaS/SaaS
• # of registered users
• # of active users
• # of transactions
何を計測するか？
何のために計測するか？
（# of tweets, # of photos, …）
6

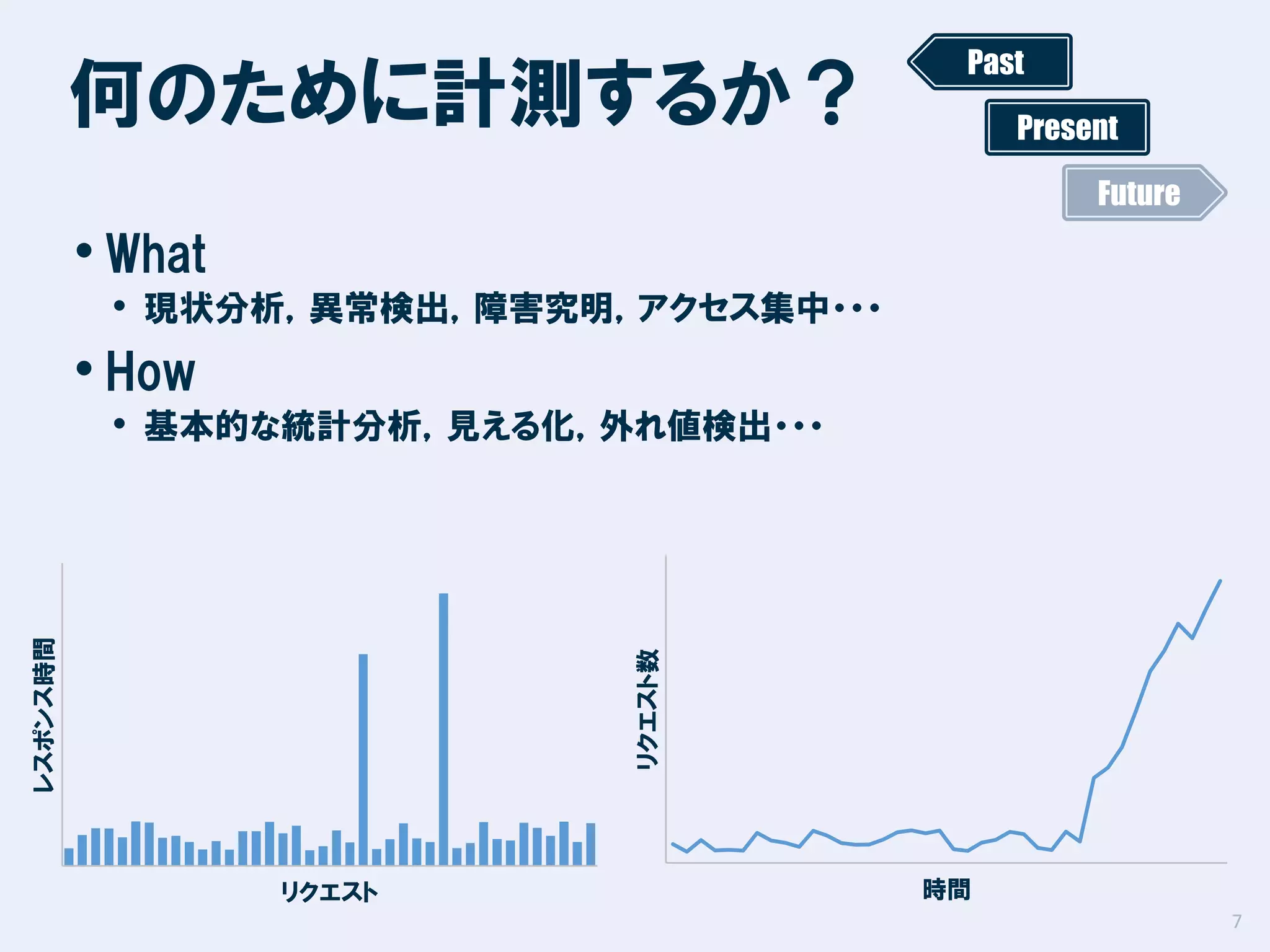

8. 何のために計測するか？
Past
Present
Future
• What
• 現状分析，異常検出，障害究明，アクセス集中・・・
• How
リクエスト数
レスポンス時間
• 基本的な統計分析，見える化，外れ値検出・・・
リクエスト
時間
7

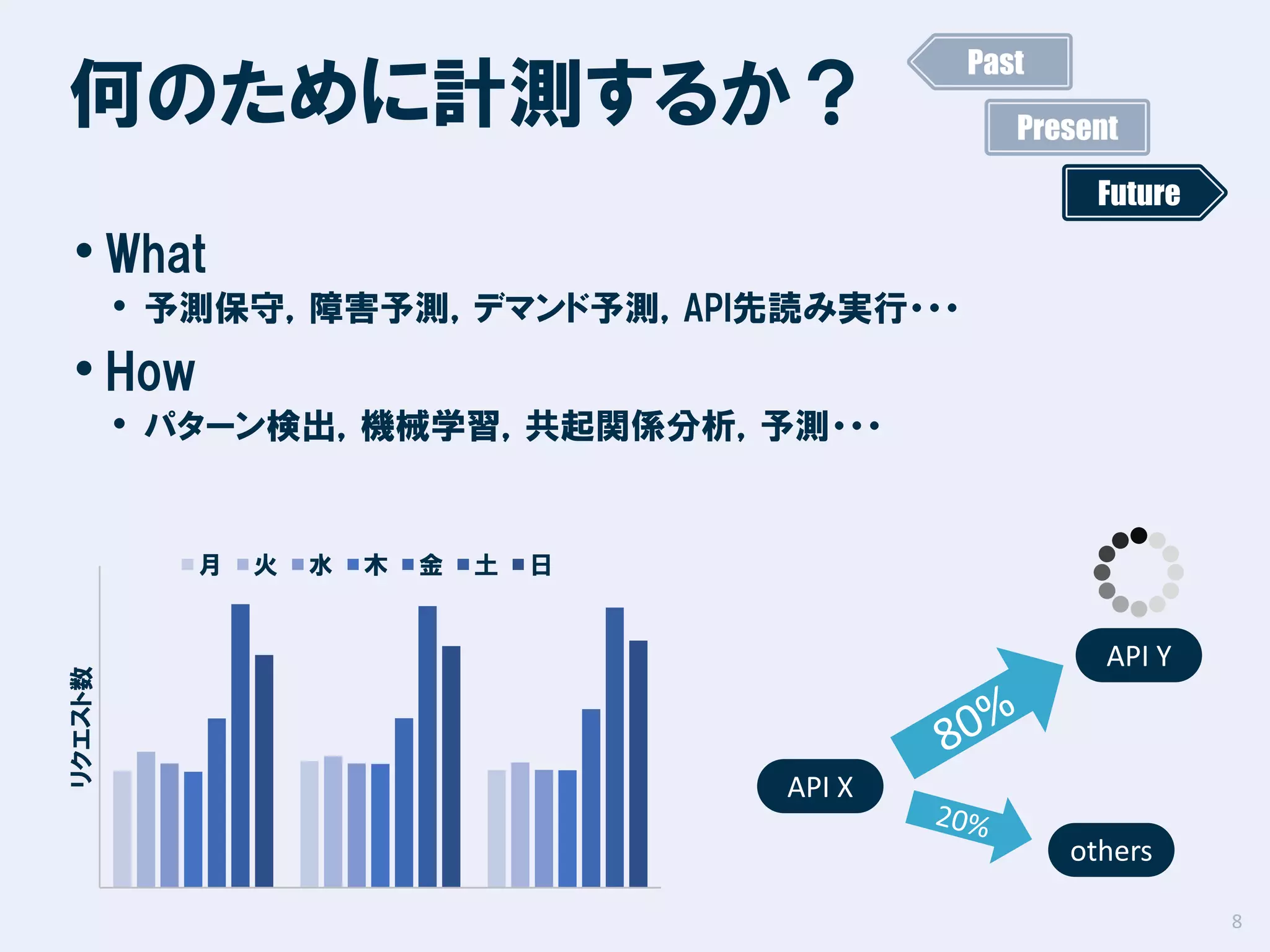

9. 何のために計測するか？
Past
Present
Future
• What
• 予測保守，障害予測，デマンド予測，API先読み実行・・・
• How
• パターン検出，機械学習，共起関係分析，予測・・・
リクエスト数
月
火
水
木
金
土
日
API Y
API X
others
8

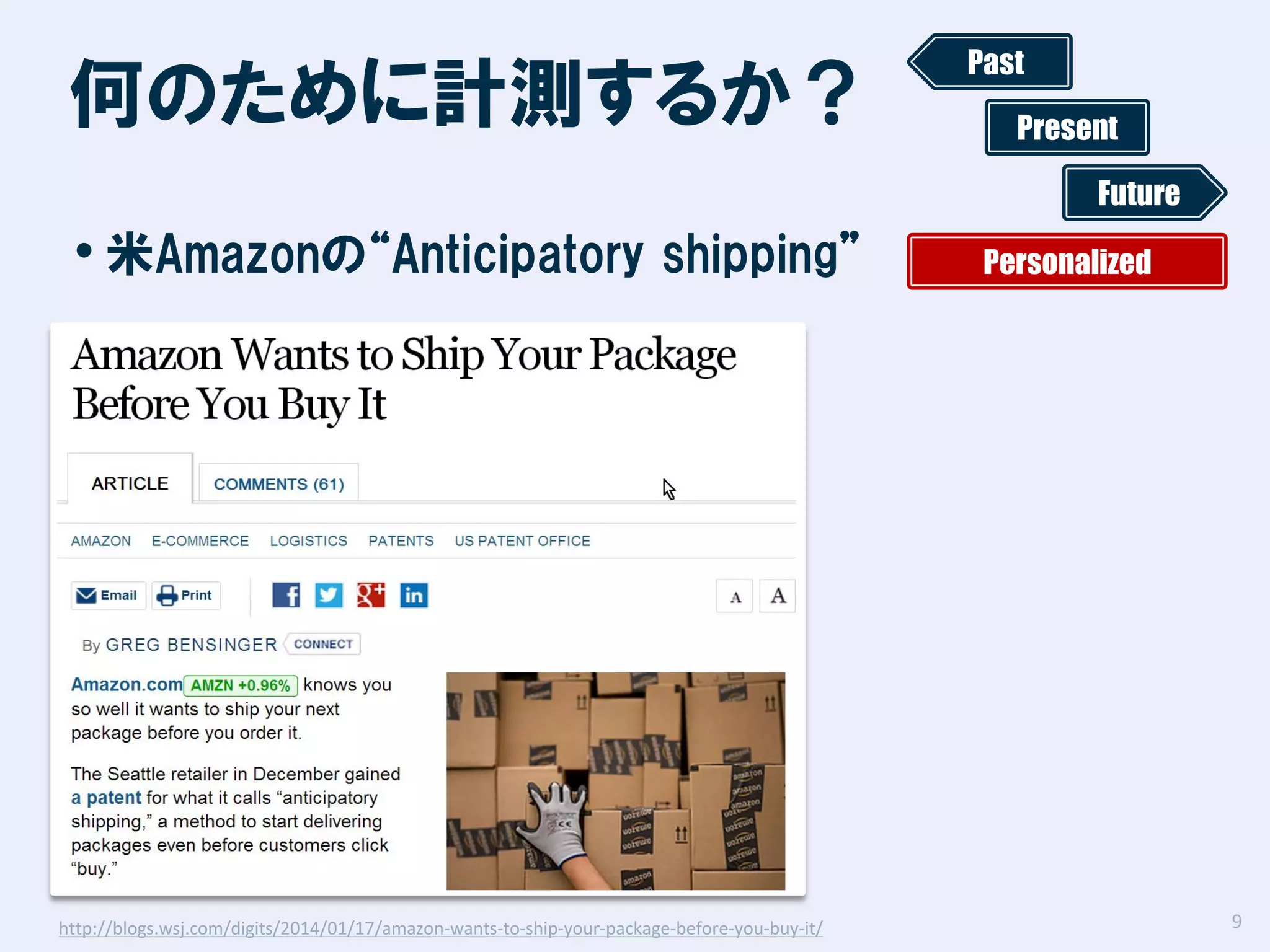

10. 何のために計測するか？
Past
Present
Future
• 米Amazonの“Anticipatory shipping”
http://blogs.wsj.com/digits/2014/01/17/amazon-wants-to-ship-your-package-before-you-buy-it/
Personalized
9

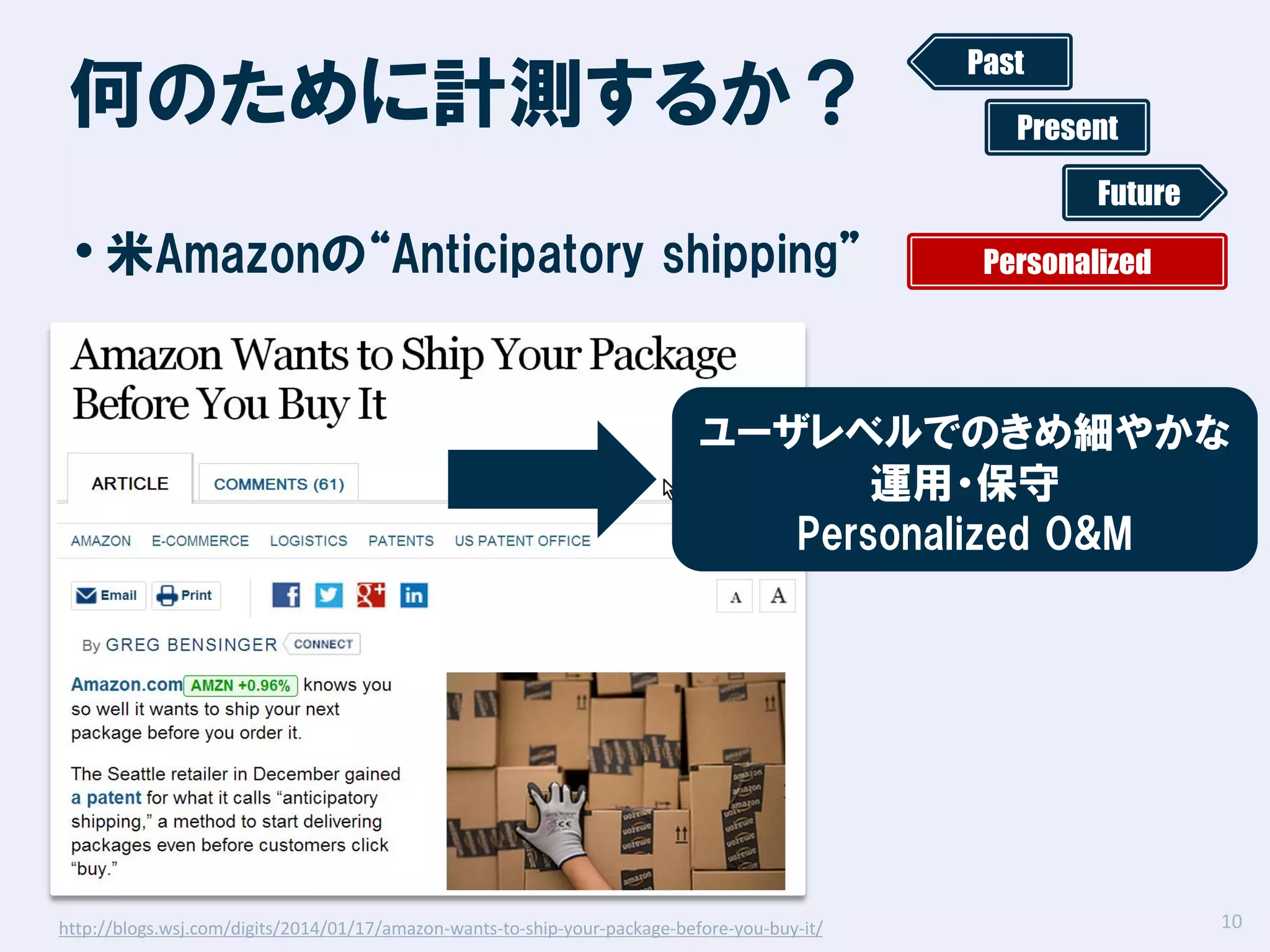

11. 何のために計測するか？
Past
Present
Future
• 米Amazonの“Anticipatory shipping”
Personalized
ユーザレベルでのきめ細やかな
運用・保守
Personalized O&M
http://blogs.wsj.com/digits/2014/01/17/amazon-wants-to-ship-your-package-before-you-buy-it/
10

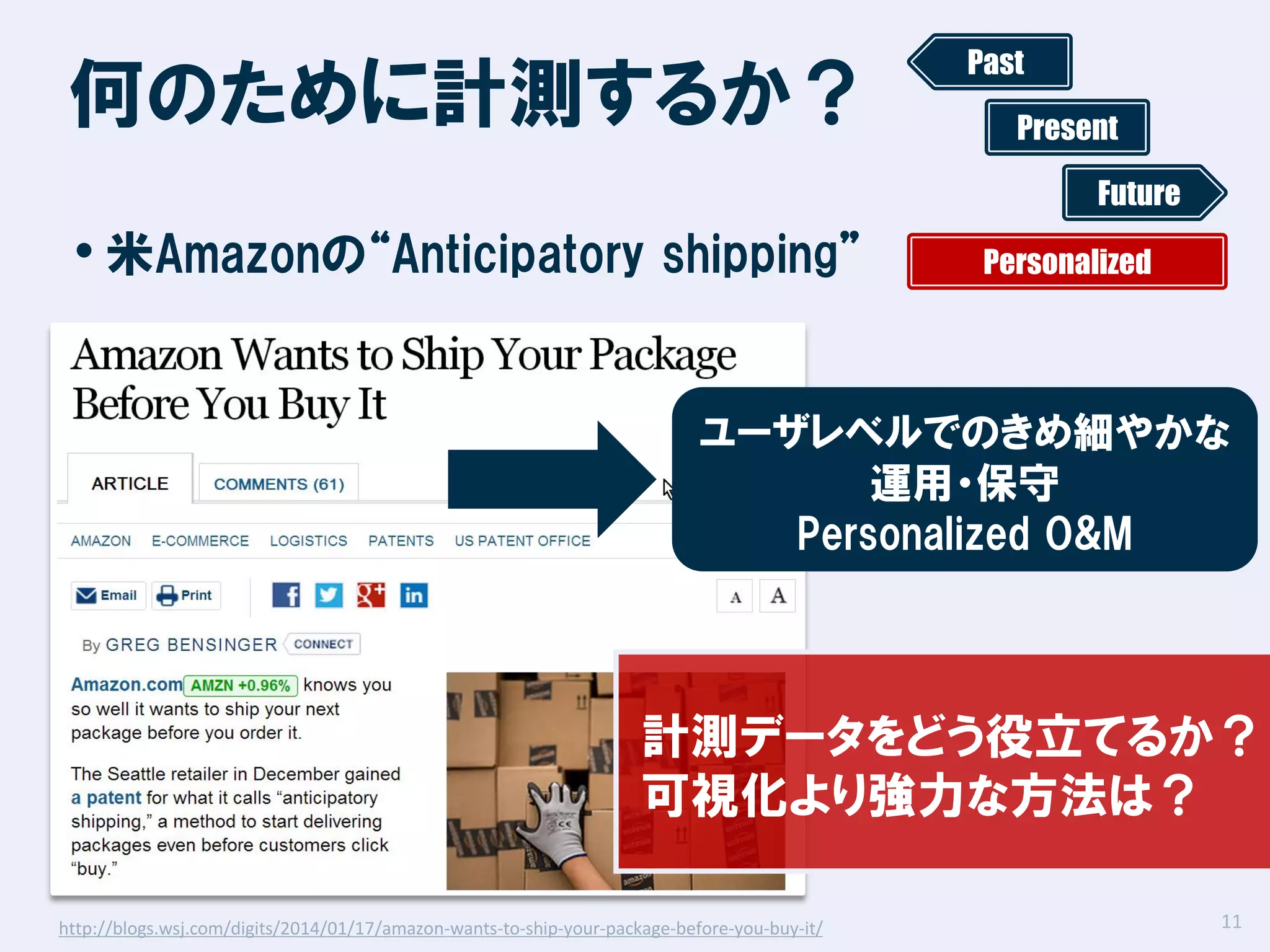

12. 何のために計測するか？
Past
Present
Future
• 米Amazonの“Anticipatory shipping”
Personalized
ユーザレベルでのきめ細やかな
運用・保守
Personalized O&M
計測データをどう役立てるか？
可視化より強力な方法は？
http://blogs.wsj.com/digits/2014/01/17/amazon-wants-to-ship-your-package-before-you-buy-it/
11

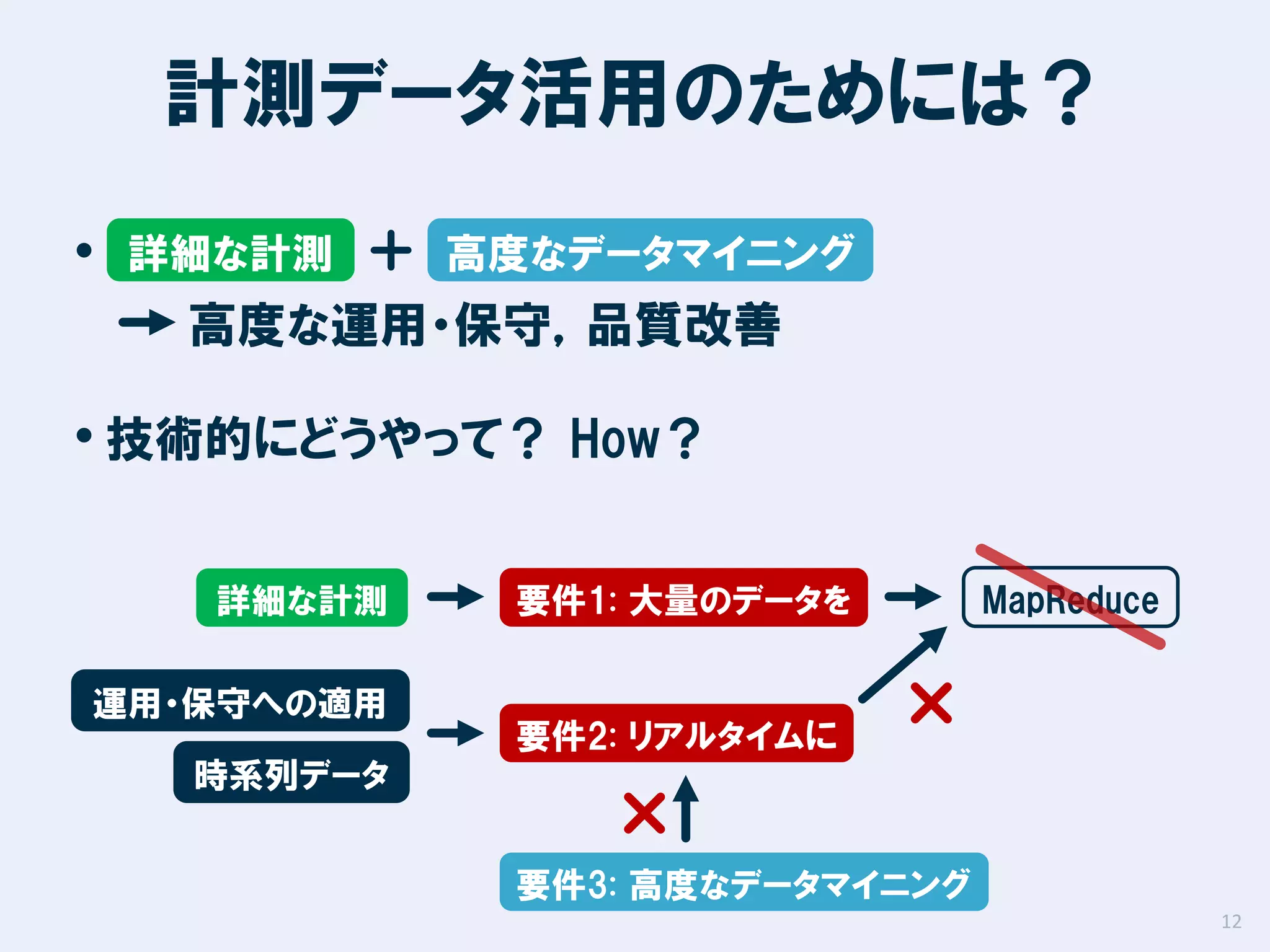

13. 計測データ活用のためには？
•
詳細な計測
高度なデータマイニング
高度な運用・保守，品質改善
• 技術的にどうやって？ How？
詳細な計測
運用・保守への適用
要件1: 大量のデータを
MapReduce
要件2: リアルタイムに
時系列データ
要件3: 高度なデータマイニング
12

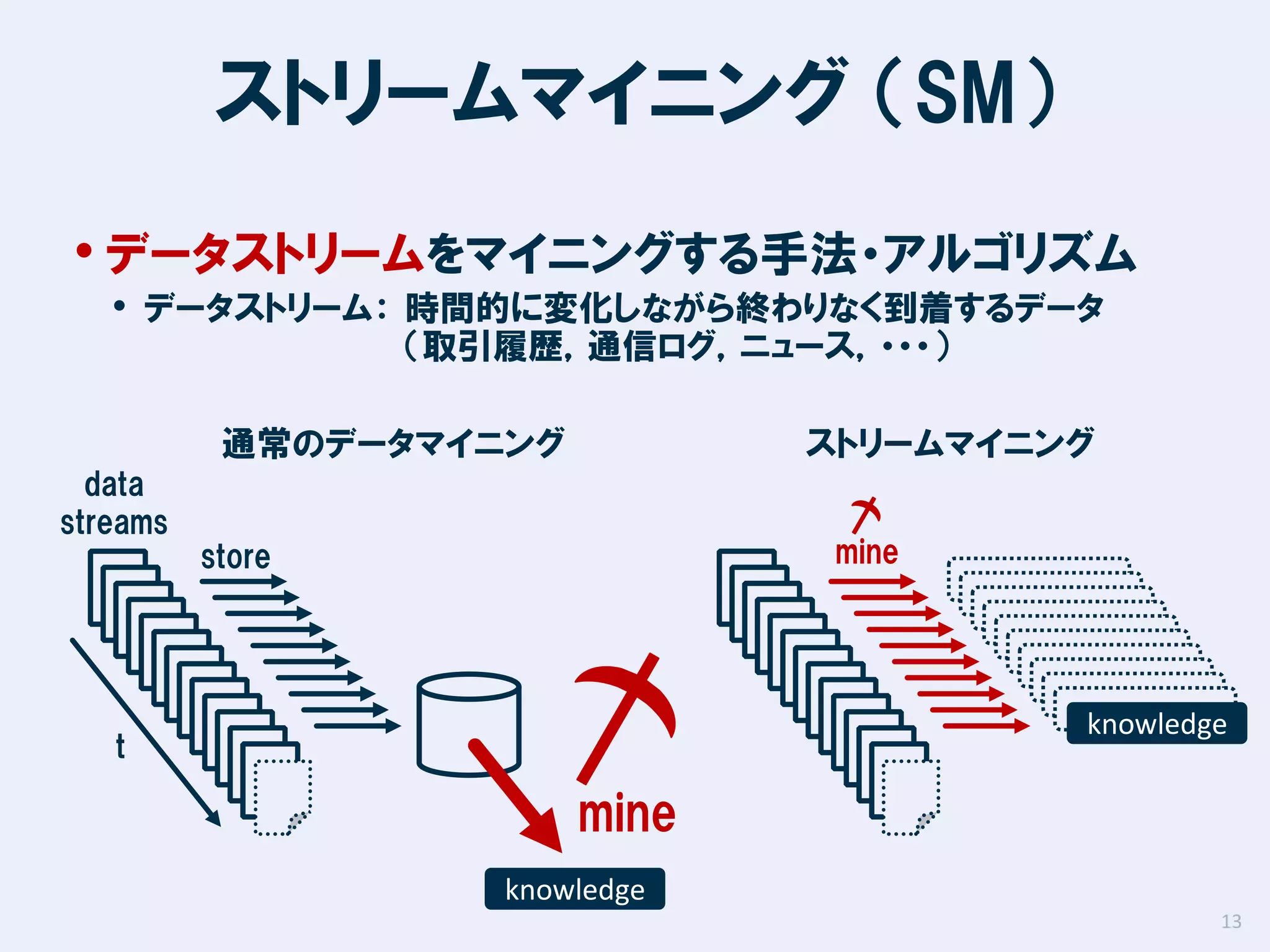

14. ストリームマイニング （SM）
• データストリームをマイニングする手法・アルゴリズム
• データストリーム： 時間的に変化しながら終わりなく到着するデータ
（取引履歴，通信ログ，ニュース，・・・）
通常のデータマイニング
ストリームマイニング
data
streams
mine
store
knowledge
t
mine
knowledge
13

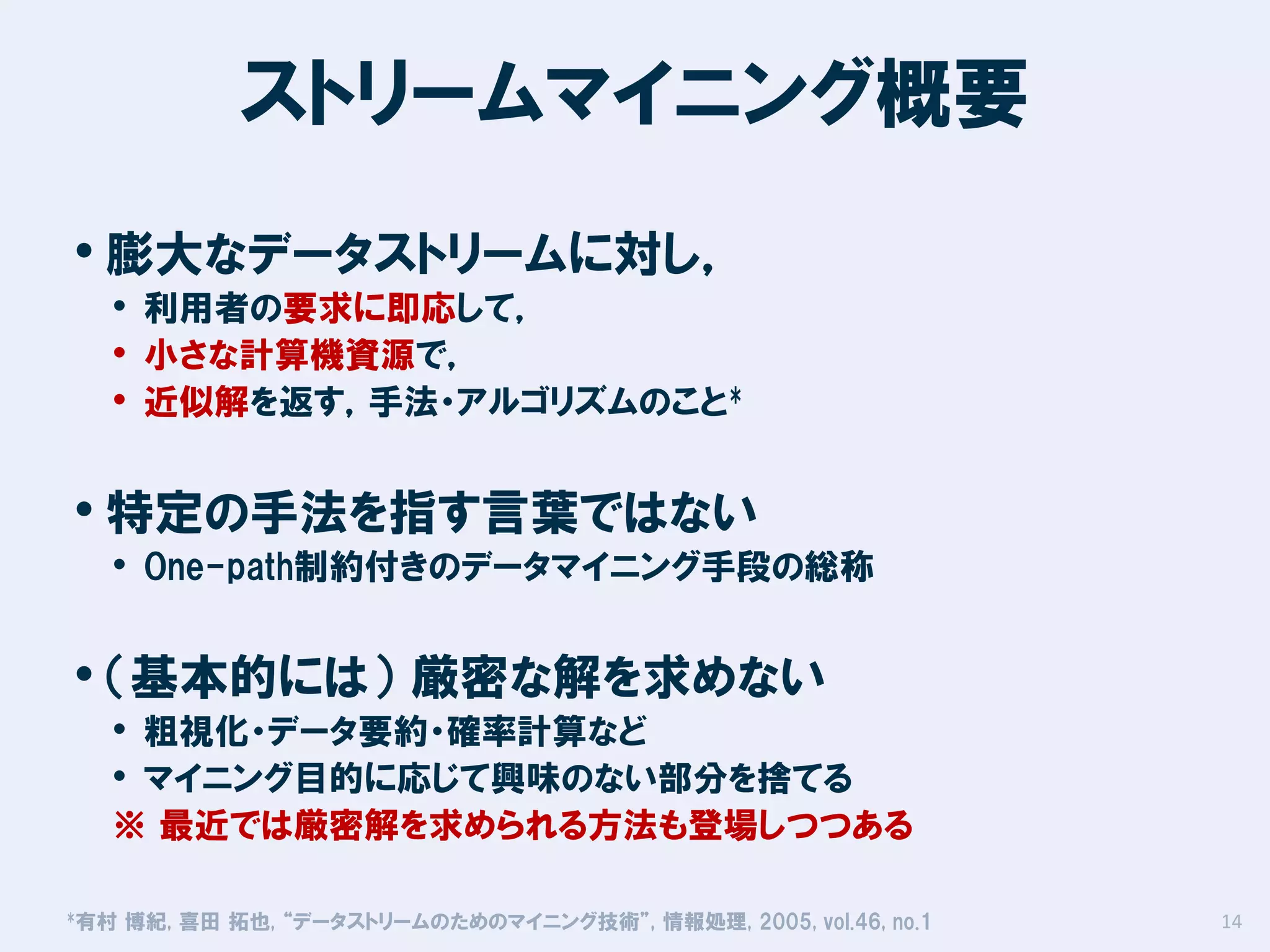

15. ストリームマイニング概要
• 膨大なデータストリームに対し，
• 利用者の要求に即応して，
• 小さな計算機資源で，
• 近似解を返す，手法・アルゴリズムのこと*
• 特定の手法を指す言葉ではない
• One-path制約付きのデータマイニング手段の総称
• （基本的には） 厳密な解を求めない
• 粗視化・データ要約・確率計算など
• マイニング目的に応じて興味のない部分を捨てる
※ 最近では厳密解を求められる方法も登場しつつある
*有村
博紀, 喜田 拓也, “データストリームのためのマイニング技術”, 情報処理, 2005, vol.46, no.1
14

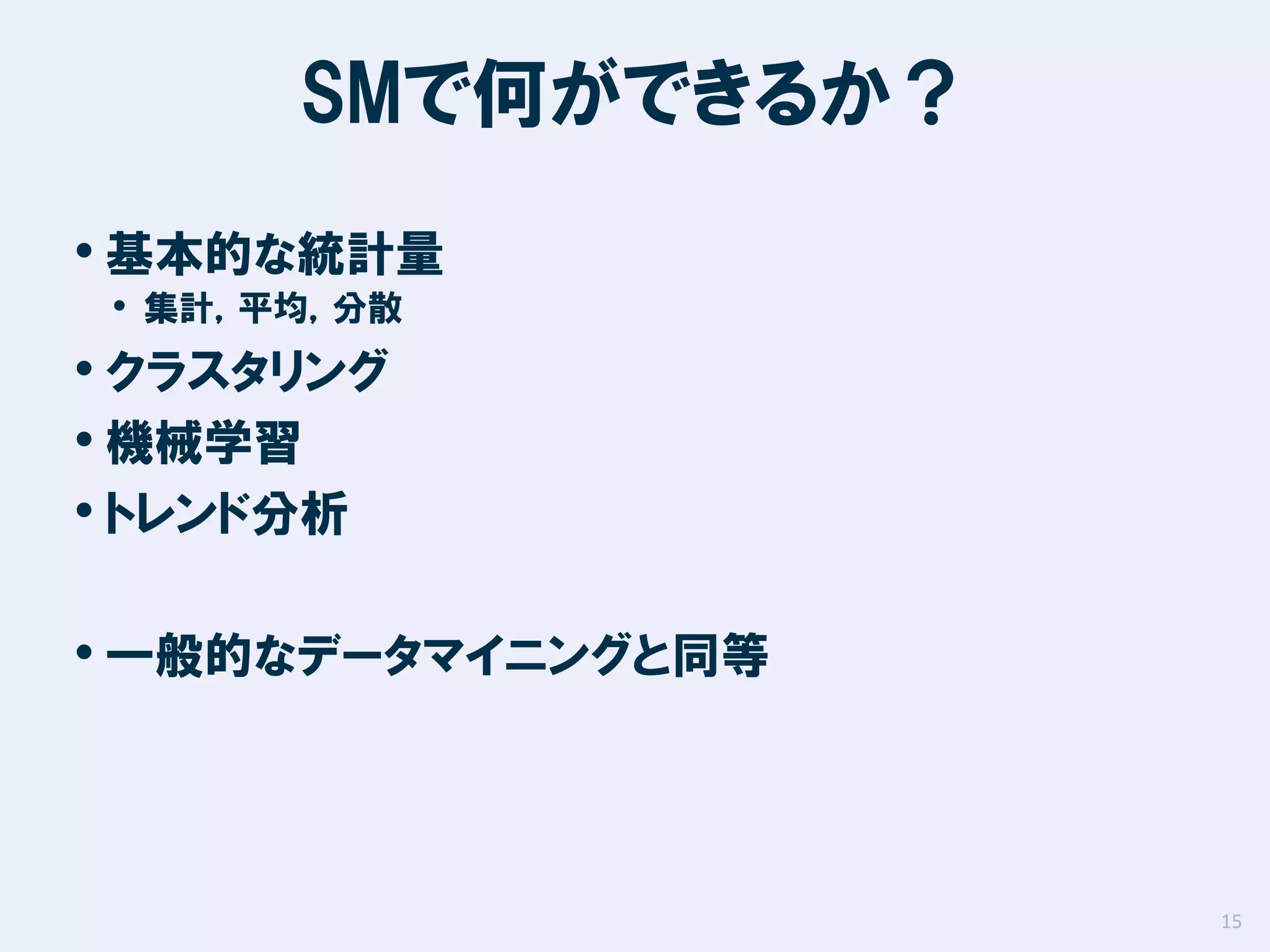

16. SMで何ができるか？
• 基本的な統計量
• 集計，平均，分散
• クラスタリング
• 機械学習
• トレンド分析
• 一般的なデータマイニングと同等
15

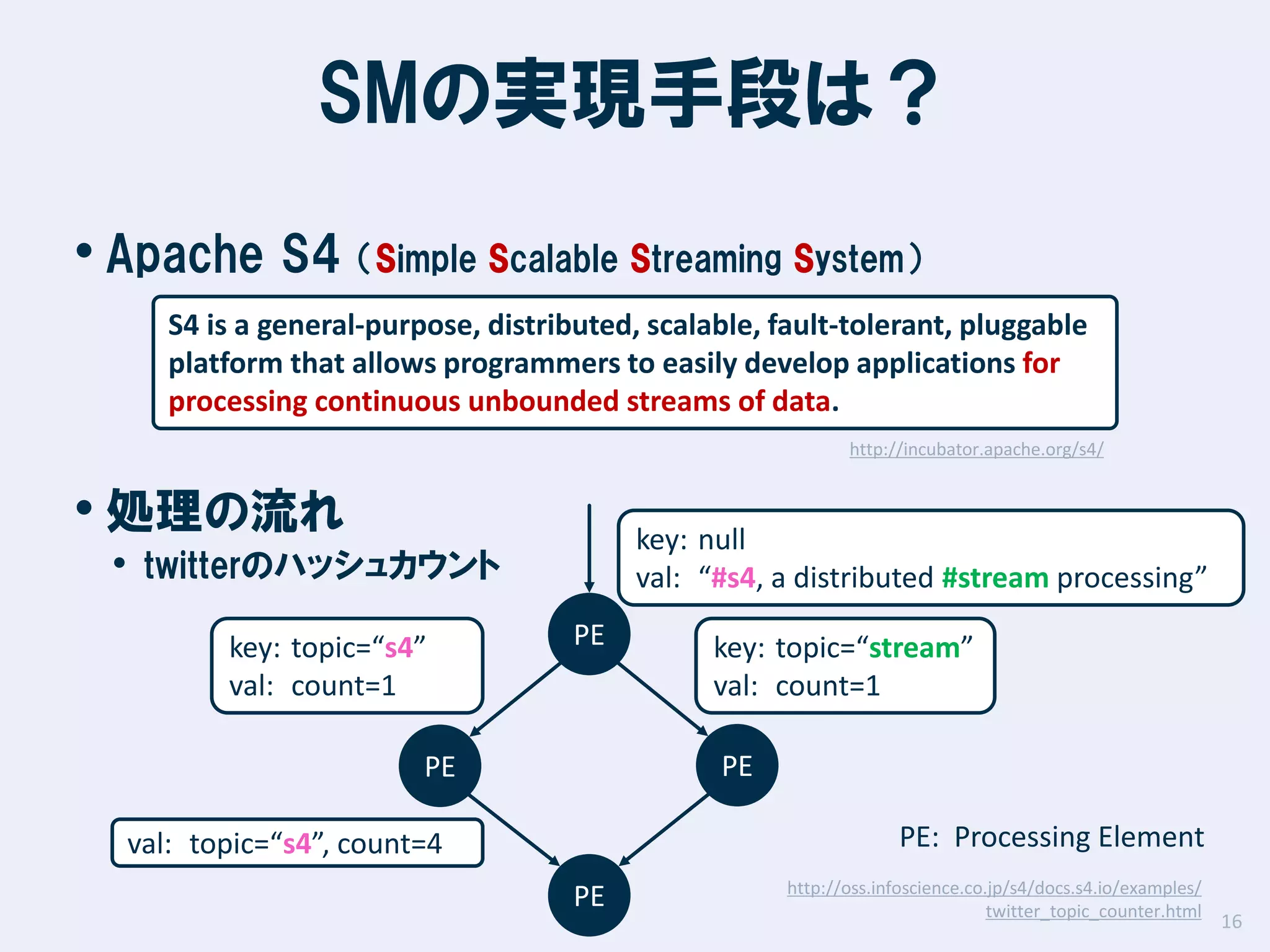

17. SMの実現手段は？
• Apache S4 （Simple Scalable Streaming System）
S4 is a general-purpose, distributed, scalable, fault-tolerant, pluggable
platform that allows programmers to easily develop applications for
processing continuous unbounded streams of data.
http://incubator.apache.org/s4/
• 処理の流れ
key: null
val: “#s4, a distributed #stream processing”
• twitterのハッシュカウント
key: topic=“s4”
val: count=1
PE
key: topic=“stream”
val: count=1
PE
PE
PE: Processing Element
val: topic=“s4”, count=4
PE
http://oss.infoscience.co.jp/s4/docs.s4.io/examples/
twitter_topic_counter.html
16

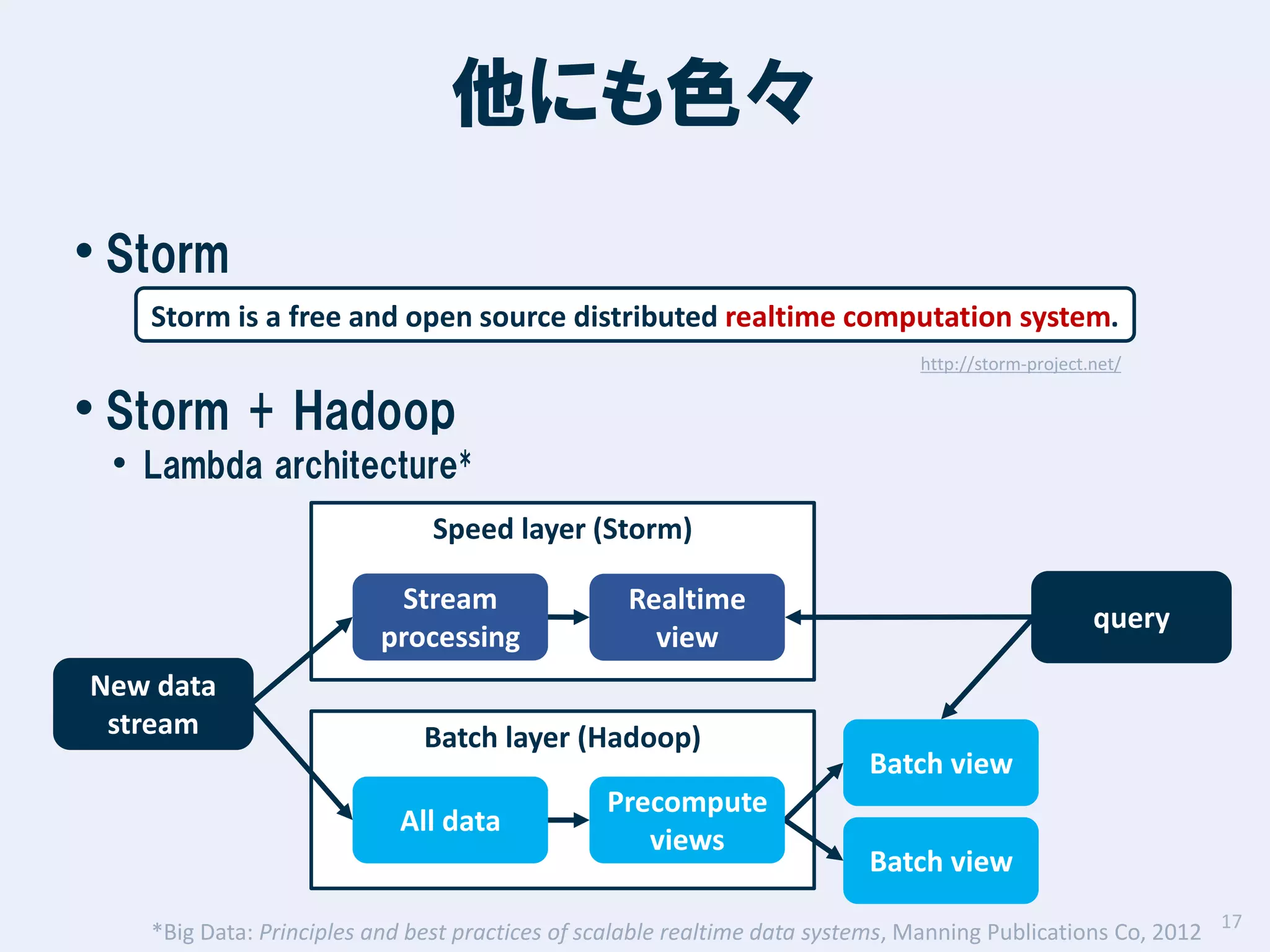

18. 他にも色々
• Storm
Storm is a free and open source distributed realtime computation system.
http://storm-project.net/
• Storm + Hadoop
• Lambda architecture*
Speed layer (Storm)
Stream
processing
New data
stream
Realtime
view
Batch layer (Hadoop)
All data
Precompute
views
query
Batch view
Batch view
*Big Data: Principles and best practices of scalable realtime data systems, Manning Publications Co, 2012 17

19. 運用・保守へどう適用するか？
• S4, Storm ＝ 汎用リアルタイム処理フレームワーク
• 「リアルタイムMapReduce」 「ストリーミングMapReduce」
• 運用・保守に特化させたクラウドシステムへ
• PaaS型，Cloud Ops. as a Service
Wikipedia, Image:060428-bagger288-garzweiler.jpg; Bearbeitung von Snorky 18

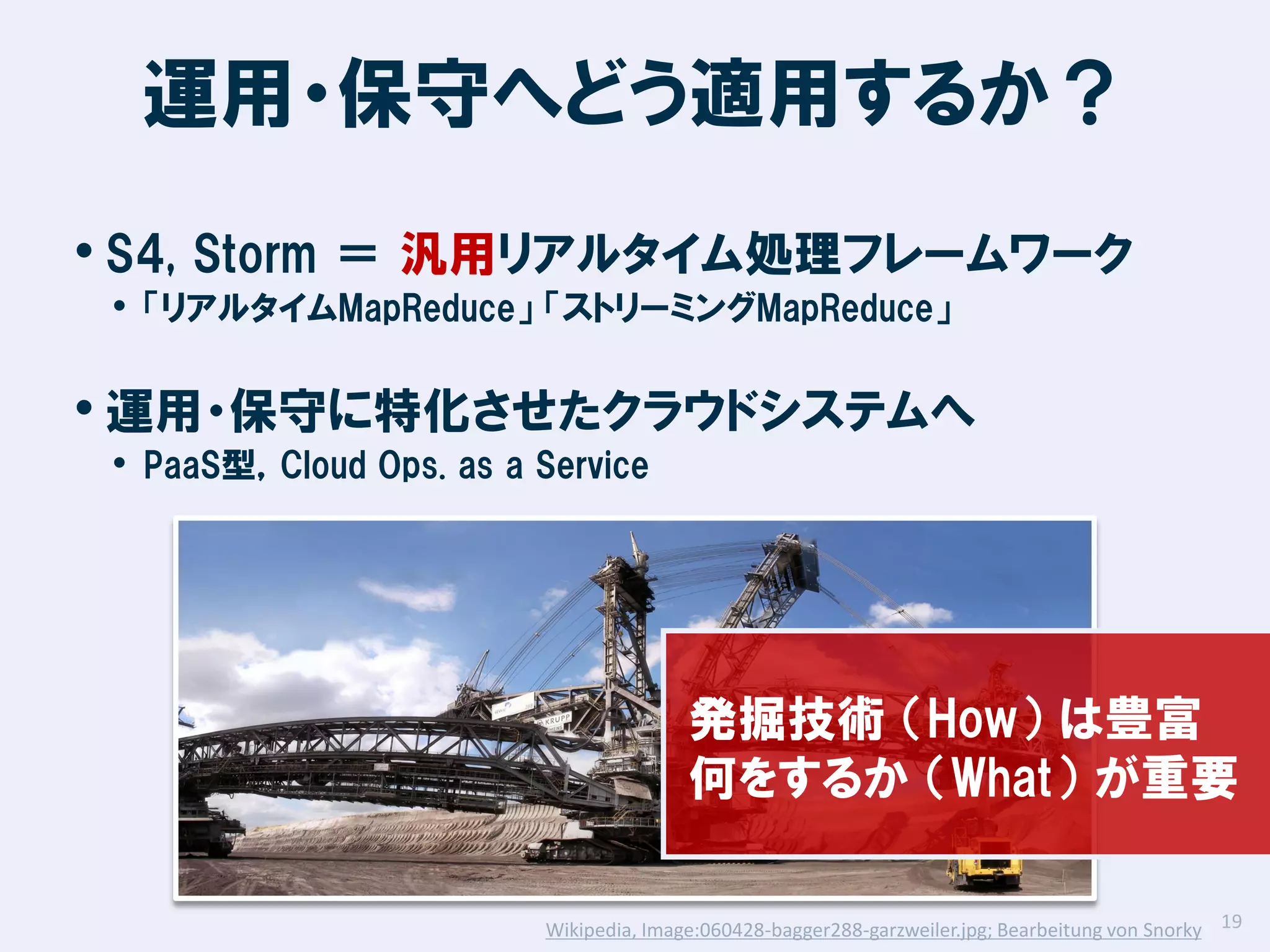

20. 運用・保守へどう適用するか？
• S4, Storm ＝ 汎用リアルタイム処理フレームワーク
• 「リアルタイムMapReduce」 「ストリーミングMapReduce」
• 運用・保守に特化させたクラウドシステムへ
• PaaS型，Cloud Ops. as a Service
発掘技術 （How） は豊富
何をするか （What） が重要
Wikipedia, Image:060428-bagger288-garzweiler.jpg; Bearbeitung von Snorky 19

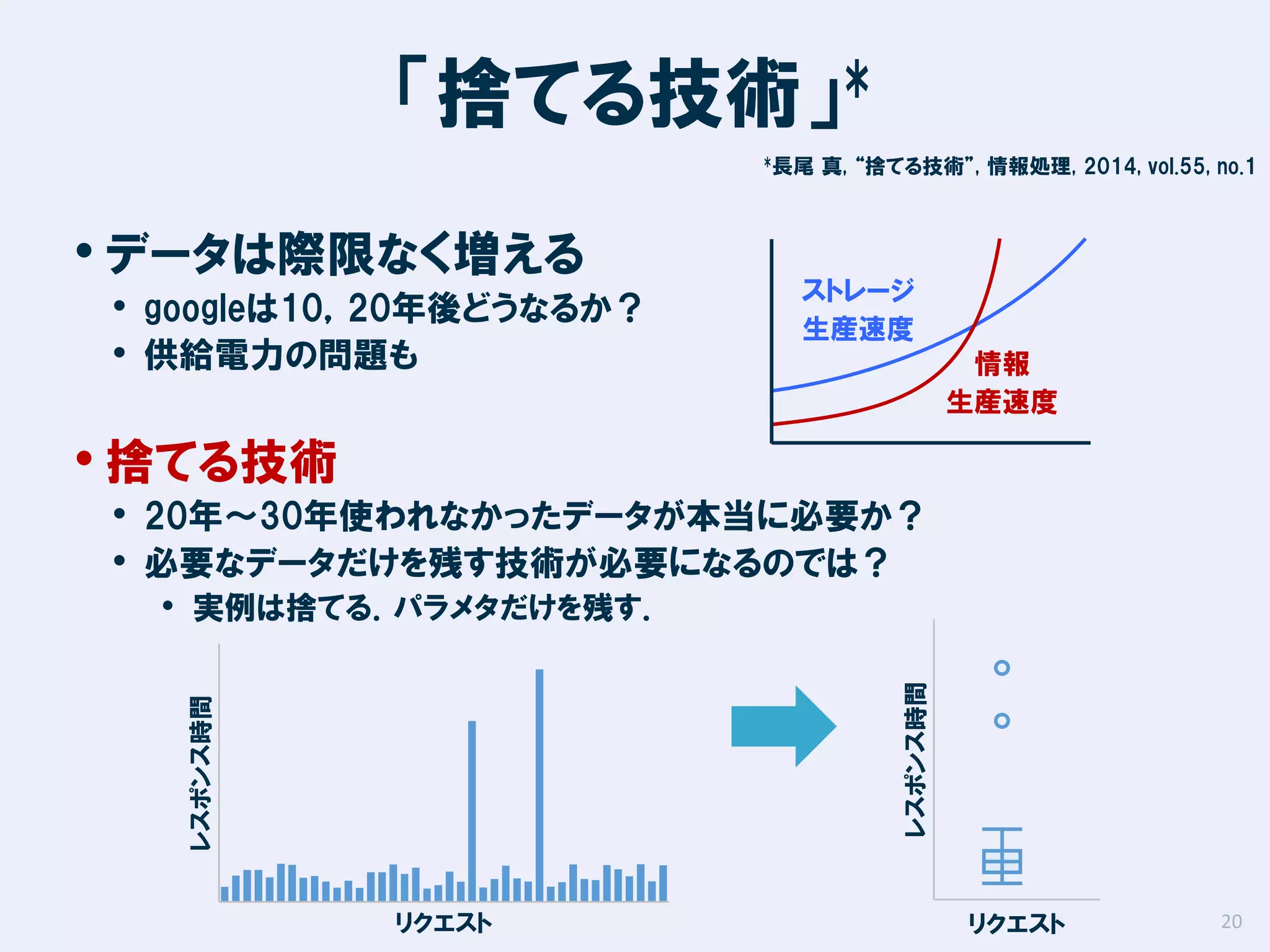

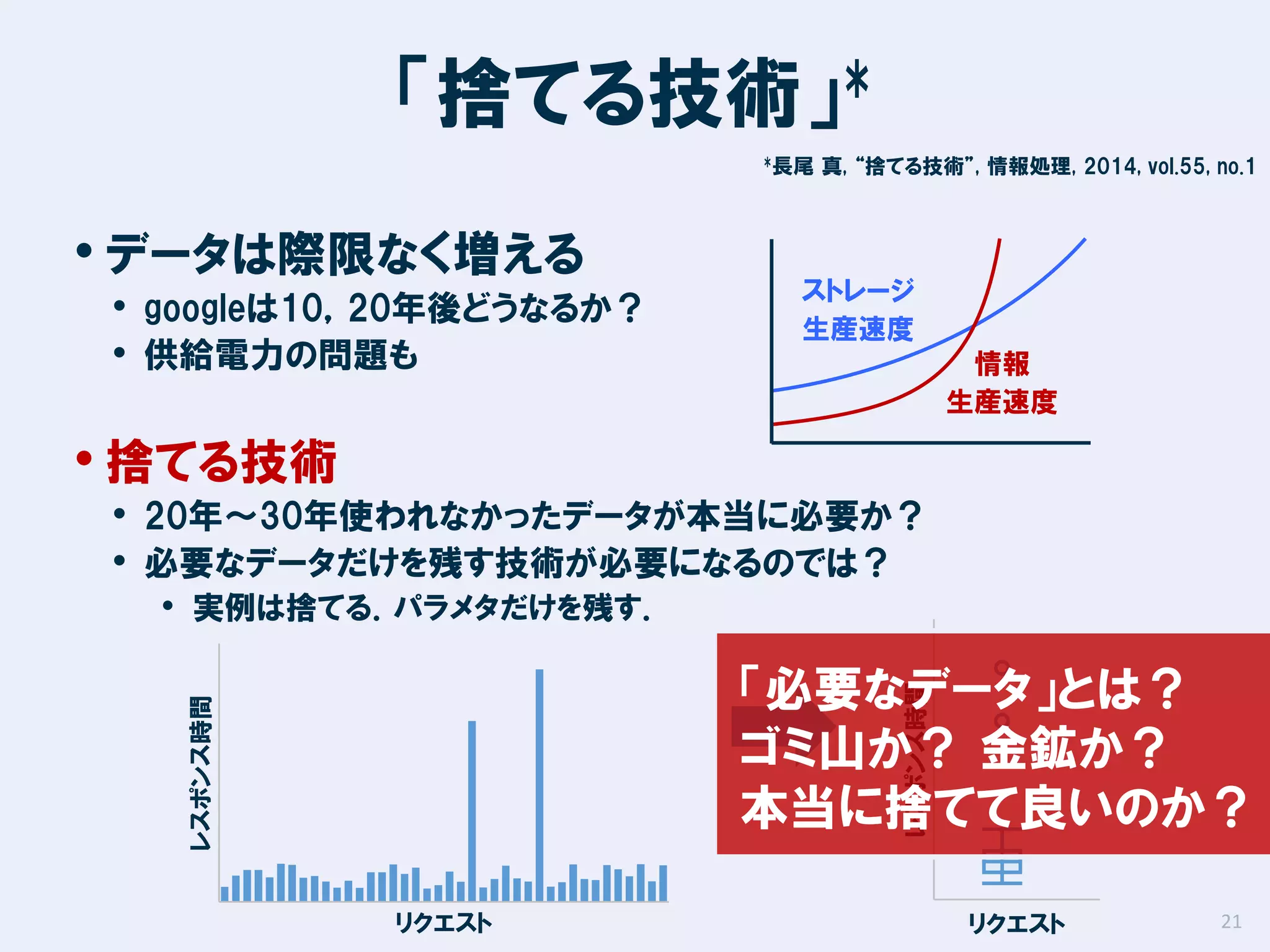

21. *
「捨てる技術」
*長尾
• データは際限なく増える
• googleは10，20年後どうなるか？
• 供給電力の問題も
真, “捨てる技術”, 情報処理, 2014, vol.55, no.1
ストレージ
生産速度
情報
生産速度
• 捨てる技術
• 20年～30年使われなかったデータが本当に必要か？
• 必要なデータだけを残す技術が必要になるのでは？
レスポンス時間
レスポンス時間
• 実例は捨てる．パラメタだけを残す．
リクエスト
リクエスト
20

22. *
「捨てる技術」
*長尾
• データは際限なく増える
• googleは10，20年後どうなるか？
• 供給電力の問題も
真, “捨てる技術”, 情報処理, 2014, vol.55, no.1
ストレージ
生産速度
情報
生産速度
• 捨てる技術
• 20年～30年使われなかったデータが本当に必要か？
• 必要なデータだけを残す技術が必要になるのでは？
• 実例は捨てる．パラメタだけを残す．
レスポンス時間
レスポンス時間
「必要なデータ」とは？
ゴミ山か？ 金鉱か？
本当に捨てて良いのか？
リクエスト
リクエスト
21

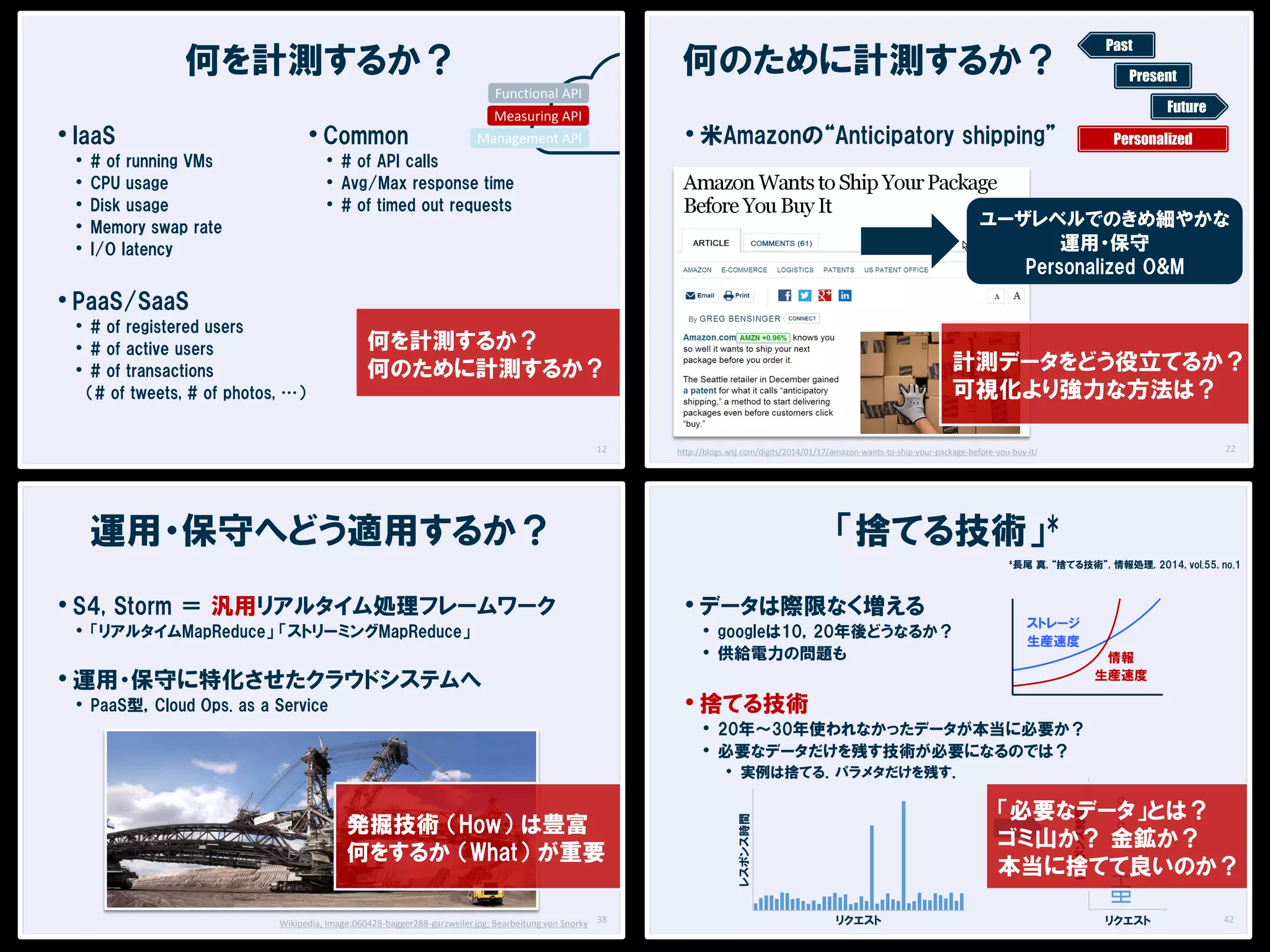

23. 何を計測するか？
Past
何のために計測するか？
Present
Functional API
• IaaS
•
•
•
•
•
• Common
Future
Measuring API
• 米Amazonの“Anticipatory shipping”
Management API
• # of API calls
• Avg/Max response time
• # of timed out requests
# of running VMs
CPU usage
Disk usage
Memory swap rate
I/O latency
Personalized
ユーザレベルでのきめ細やかな
運用・保守
Personalized O&M
• PaaS/SaaS
• # of registered users
• # of active users
• # of transactions
何を計測するか？
何のために計測するか？
計測データをどう役立てるか？
可視化より強力な方法は？
（# of tweets, # of photos, …）
12
「捨てる技術」*
運用・保守へどう適用するか？
*長尾
• S4, Storm ＝ 汎用リアルタイム処理フレームワーク
• 「リアルタイムMapReduce」 「ストリーミングMapReduce」
• 運用・保守に特化させたクラウドシステムへ
• PaaS型，Cloud Ops. as a Service
22
http://blogs.wsj.com/digits/2014/01/17/amazon-wants-to-ship-your-package-before-you-buy-it/
• データは際限なく増える
• googleは10，20年後どうなるか？
• 供給電力の問題も
真, “捨てる技術”, 情報処理, 2014, vol.55, no.1
ストレージ
生産速度
情報
生産速度
• 捨てる技術
• 20年～30年使われなかったデータが本当に必要か？
• 必要なデータだけを残す技術が必要になるのでは？
• 実例は捨てる．パラメタだけを残す．
Wikipedia, Image:060428-bagger288-garzweiler.jpg; Bearbeitung von Snorky 38
レスポンス時間
「必要なデータ」とは？
ゴミ山か？ 金鉱か？
本当に捨てて良いのか？
レスポンス時間
発掘技術 （How） は豊富
何をするか （What） が重要
リクエスト
リクエスト
42
