CloudSpiral 2013年度 UML講義 2日目

分野・地域を越えた実践的情報教育協働ネットワーク

UML講義 2日目
神戸大学
まつ本真佑中村匡秀佐伯幸郎
山本晋太郎高橋昂平大櫛章裕

Cloud Specialist Program Initiative for Reality-based Advanced Learning

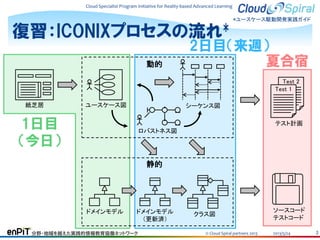

復習：ICONIXプロセスの流れ*
動的

*ユースケース駆動開発実践ガイド

2日目（来週）
夏合宿
Test 2
Test 1

紙芝居

ユースケース図

シーケンス図

1日目
（今日）

テスト計画
ロバストネス図

静的

ドメインモデル

（更新済）


クラス図
© Cloud Spiral partners 2013

ソースコード
テストコード
2013/5/24

2

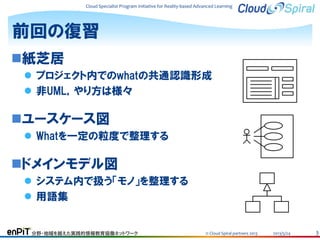

前回の復習
紙芝居
 プロジェクト内でのwhatの共通認識形成
 非UML，やり方は様々

ユースケース図
 Whatを一定の粒度で整理する

ドメインモデル図
 システム内で扱う「モノ」を整理する
 用語集



2013/5/24

3

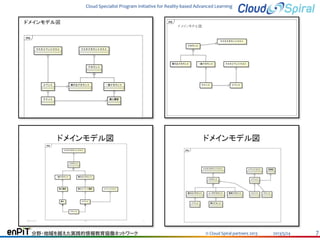

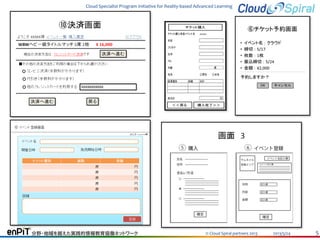

宿題講評





2013/5/24

5




2013/5/24

6




2013/5/24

7




2013/5/24

8




2013/5/24

9





2013/5/24

10





2013/5/24

11

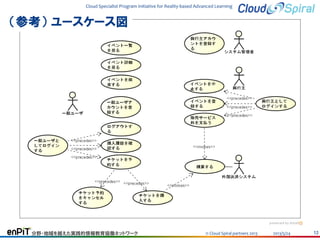

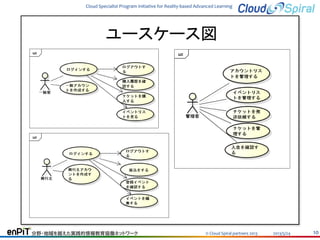

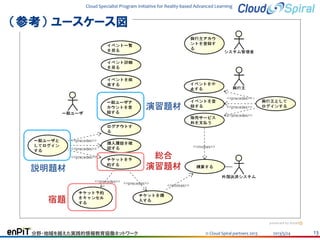

（参考）ユースケース図



2013/5/24

12


（参考）ユースケース図

演習題材

説明題材

総合
演習題材

宿題



2013/5/24

13


（参考）ドメインモデル図



2013/5/24

14

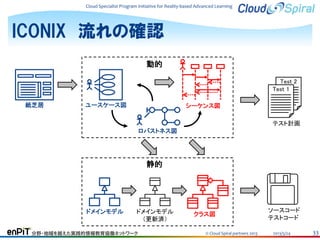

ICONIX 流れの確認
動的
Test 2
Test 1
紙芝居


シーケンス図
テスト計画

静的


（更新済）


クラス図

ソースコード
テストコード
2013/5/24

15

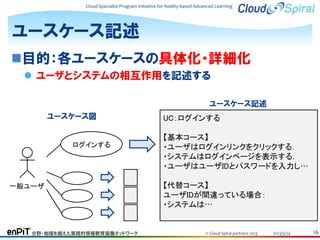

ユースケース記述
目的：各ユースケースの具体化・詳細化
 ユーザとシステムの相互作用を記述する
ユースケース記述

ログインする

一般ユーザ


UC：ログインする
【基本コース】
・ユーザはログインリンクをクリックする．
・システムはログインページを表示する．
・ユーザはユーザIDとパスワードを入力し…
【代替コース】
ユーザIDが間違っている場合：
・システムは…


2013/5/24

16

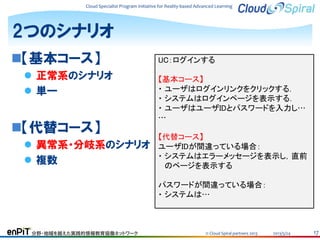

2つのシナリオ
【基本コース】
 正常系のシナリオ
 単一

【代替コース】
 異常系・分岐系のシナリオ
 複数

・ユーザはログインリンクをクリックする．
・システムはログインページを表示する．
・ユーザはユーザIDとパスワードを入力し…
…
ユーザIDが間違っている場合：
・システムはエラーメッセージを表示し，直前
のページを表示する
パスワードが間違っている場合：



2013/5/24

17

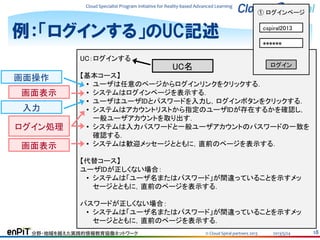

① ログインページ

例：「ログインする」のUC記述

cspiral2013
******


ログイン

UC名
画面操作
画面表示
入力
ログイン処理
画面表示

• ユーザは任意のページからログインリンクをクリックする．
• システムはログインページを表示する．
• ユーザはユーザIDとパスワードを入力し，ログインボタンをクリックする．
• システムはアカウントリストから指定のユーザIDが存在するかを確認し，
一般ユーザアカウントを取り出す．
• システムは入力パスワードと一般ユーザアカウントのパスワードの一致を
確認する．
• システムは歓迎メッセージとともに，直前のページを表示する．
ユーザIDが正しくない場合：
• システムは「ユーザ名またはパスワード」が間違っていることを示すメッ
セージとともに，直前のページを表示する．
パスワードが正しくない場合：
• システムは「ユーザ名またはパスワード」が間違っていることを示すメッ
セージとともに，直前のページを表示する．



2013/5/24

18

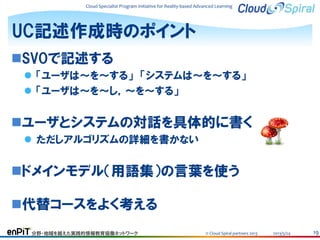

UC記述作成時のポイント
SVOで記述する
 「ユーザは～を～する」「システムは～を～する」
 「ユーザは～を～し，～を～する」

ユーザとシステムの対話を具体的に書く
 ただしアルゴリズムの詳細を書かない

ドメインモデル（用語集）の言葉を使う
代替コースをよく考える


2013/5/24

19

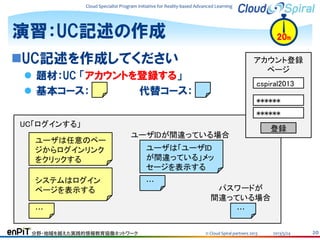

演習：UC記述の作成

20m

UC記述を作成してください

アカウント登録
ページ

 題材：UC 「アカウントを登録する」
 基本コース：
代替コース：

cspiral2013
******
******

UC「ログインする」
ユーザは任意のペー
ジからログインリンク
をクリックする

ユーザIDが間違っている場合

システムはログイン
ページを表示する
…

登録

ユーザは「ユーザID
が間違っている」メッ
セージを表示する
…

パスワードが
間違っている場合
…

2013/5/24

20


動的
Test 2
Test 1
紙芝居


シーケンス図
テスト計画

静的


（更新済）


クラス図

ソースコード
テストコード
2013/5/24

21

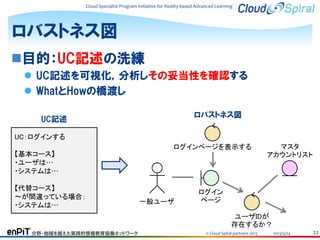

目的：UC記述の洗練
 UC記述を可視化，分析しその妥当性を確認する
 WhatとHowの橋渡し

UC記述

・ユーザは…
～が間違っている場合：

ログインページを表示する

一般ユーザ

マスタ
アカウントリスト

ログイン
ページ

ユーザIDが
存在するか？


2013/5/24

22

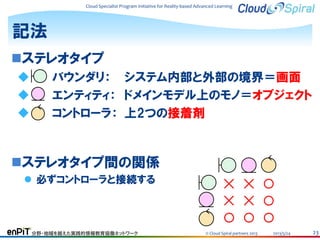

記法
ステレオタイプ




バウンダリ：システム内部と外部の境界＝画面
エンティティ：ドメインモデル上のモノ＝オブジェクト
コントローラ：上2つの接着剤

ステレオタイプ間の関係
 必ずコントローラと接続する



2013/5/24

23

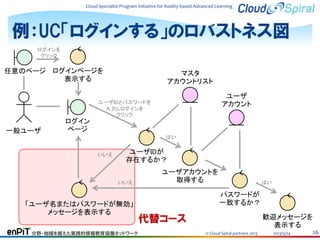

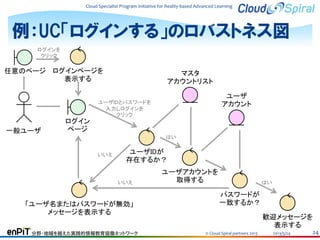

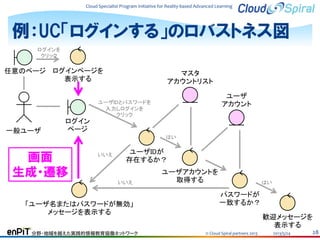

例：UC「ログインする」のロバストネス図
ログインを
クリック

任意のページログインページを
表示する

マスタ
ユーザ
アカウント

ユーザIDとパスワードを
入力しログインを
クリック

一般ユーザ

ログイン
ページ
はい
いいえ

ユーザIDが
存在するか？
いいえ

「ユーザ名またはパスワードが無効」
メッセージを表示する

ユーザアカウントを
取得する

はい

パスワードが
一致するか？
歓迎メッセージを
表示する

2013/5/24

24


ログインを
クリック

表示する

マスタ
ユーザ
アカウント

クリック

一般ユーザ

ログイン
ページ
はい
いいえ

ユーザIDが
存在するか？
いいえ


基本コース

取得する

はい

パスワードが
一致するか？
表示する

2013/5/24

25


ログインを
クリック

表示する

マスタ
ユーザ
アカウント

クリック

一般ユーザ

ログイン
ページ
はい
いいえ

ユーザIDが
存在するか？
いいえ


取得する

はい

パスワードが
一致するか？

代替コース

表示する

2013/5/24

26


ログインを
クリック

表示する

マスタ
ユーザ
アカウント

クリック

一般ユーザ

ログイン
ページ
はい
いいえ

ユーザIDが
存在するか？
いいえ


取得する

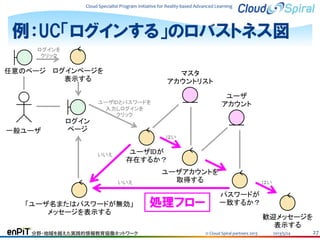

処理フロー

はい

パスワードが
一致するか？
表示する

2013/5/24

27


ログインを
クリック

表示する

マスタ
ユーザ
アカウント

クリック

一般ユーザ

ログイン
ページ
はい

画面
生成・遷移

いいえ

ユーザIDが
存在するか？
いいえ


取得する

はい

パスワードが
一致するか？
表示する

2013/5/24

28

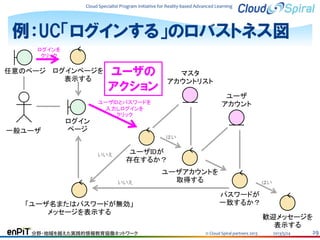

ログインを
クリック

表示する

ユーザの
アクション

マスタ
ユーザ
アカウント

クリック

一般ユーザ

ログイン
ページ
はい
いいえ

ユーザIDが
存在するか？
いいえ


取得する

はい

パスワードが
一致するか？
表示する

2013/5/24

29

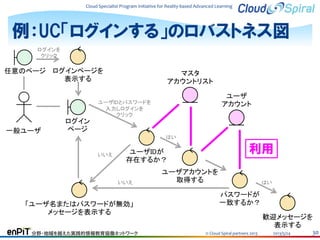

ログインを
クリック

表示する

マスタ
ユーザ
アカウント

クリック

一般ユーザ

ログイン
ページ
はい
いいえ

利用

ユーザIDが
存在するか？
いいえ


取得する

はい

パスワードが
一致するか？
表示する

2013/5/24

30


ロバストネス図作成のポイント
まずUC記述をそのまま貼り付ける
UC記述をそのまま図に書き直す
 基本コース・代替コースの両方を書き込む

UC記述も同時に修正する
 ここが目的

矢印の意味を考えすぎない


2013/5/24

31

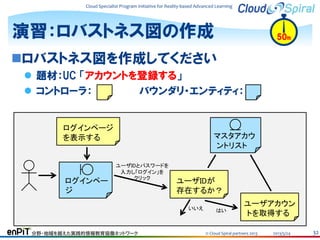

演習：ロバストネス図の作成

50m

ロバストネス図を作成してください
 題材：UC 「アカウントを登録する」
 コントローラ：
バウンダリ・エンティティ：

ログインページ
を表示する

ログインペー
ジ

マスタアカウ
ントリスト
入力し「ログイン」を
クリック

ユーザIDが
存在するか？
いいえ


はい

ユーザアカウン
トを取得する


2013/5/24

32


動的
Test 2
Test 1
紙芝居


シーケンス図
テスト計画

静的


（更新済）


クラス図

ソースコード
テストコード
2013/5/24

33


シーケンス図
目的：クラスの責務割り当て

クラス名
属性

 目的は処理フローの記述ではない
 クラスの責務＝属性と振る舞い

振る舞い

シーケンス図
一般ユーザ
ログインページを表示する

自動化
可能
一般ユーザ

ログイン
ページ
ユーザIDが
存在するか？



ログインボタンを
押下

マスタアカウントリスト

指定のユーザIDが
存在するか

ユーザアカウントの
取得

2013/5/24

34

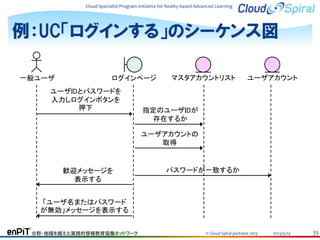

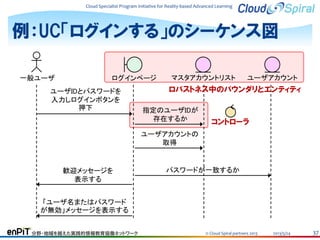

例：UC「ログインする」のシーケンス図
一般ユーザ


入力しログインボタンを
押下


ユーザアカウント

存在するか
取得

表示する

パスワードが一致するか

「ユーザ名またはパスワード
が無効」メッセージを表示する


2013/5/24

35


一般ユーザ


押下



ロバストネス中のバウンダリとエンティティ
存在するか
取得

表示する




2013/5/24

36


一般ユーザ


押下



存在するか

コントローラ

取得

表示する




2013/5/24

37

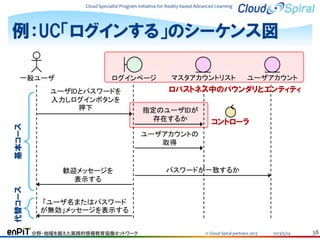

一般ユーザ


基本コース

押下


存在するか

コントローラ

取得

表示する

代替コース





2013/5/24

38

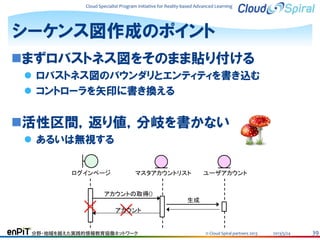

シーケンス図作成のポイント
まずロバストネス図をそのまま貼り付ける
 ロバストネス図のバウンダリとエンティティを書き込む
 コントローラを矢印に書き換える

活性区間，返り値，分岐を書かない
 あるいは無視する



アカウントの取得()
生成
アカウント



2013/5/24

39

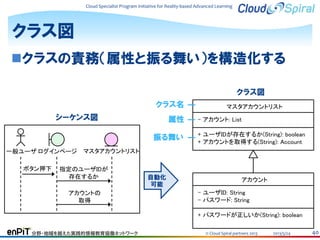

クラス図
クラスの責務（属性と振る舞い）を構造化する
クラス図
クラス名
シーケンス図

属性
振る舞い

一般ユーザログインページ
ボタン押下

- アカウント: List
+ ユーザIDが存在するか(String): boolean
+ アカウントを取得する(String): Account


存在するか
アカウントの
取得

自動化
可能

アカウント
- ユーザID: String
- パスワード: String
+ パスワードが正しいか(String): boolean



2013/5/24

40

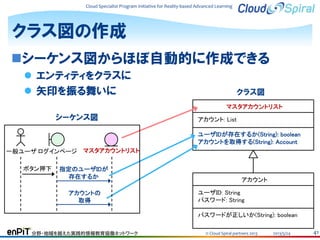

クラス図の作成
シーケンス図からほぼ自動的に作成できる
 エンティティをクラスに
 矢印を振る舞いに

クラス図

シーケンス図

アカウント: List
ユーザIDが存在するか(String): boolean
アカウントを取得する(String): Account

一般ユーザログインページマスタアカウントリスト
ボタン押下

存在するか
アカウントの
取得

アカウント
ユーザID: String
パスワード: String
パスワードが正しいか(String): boolean



2013/5/24

41

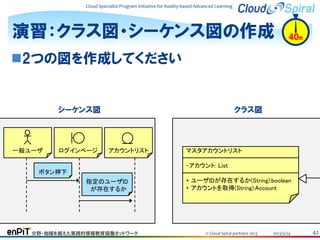

演習：クラス図・シーケンス図の作成

40m

2つの図を作成してください

シーケンス図

一般ユーザ


クラス図


-アカウント: List

ボタン押下
指定のユーザID
が存在するか


+ ユーザIDが存在するか(String):boolean
+ アカウントを取得(String):Account


2013/5/24

42

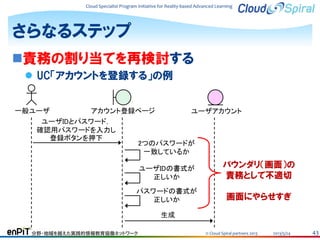

さらなるステップ
責務の割り当てを再検討する
 UC「アカウントを登録する」の例
一般ユーザ
アカウント登録ページ
ユーザIDとパスワード，
確認用パスワードを入力し
登録ボタンを押下
2つのパスワードが
一致しているか
ユーザIDの書式が
正しいか

バウンダリ（画面）の
責務として不適切

パスワードの書式が
正しいか

画面にやらせすぎ

生成


2013/5/24

43


対処1：ドメインオブジェクトに責務を割り当てる
 Domain Model
一般ユーザ
アカウント登録ページ
生成（uid, pass1, pass2）
正しいか
正しいか



2013/5/24

44

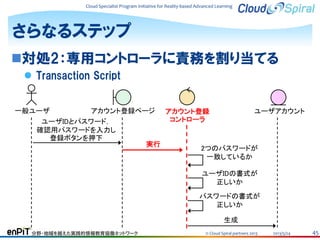

対処2：専用コントローラに責務を割り当てる
 Transaction Script
一般ユーザ
アカウント登録ページアカウント登録
コントローラ
実行
正しいか
正しいか
生成


2013/5/24

45

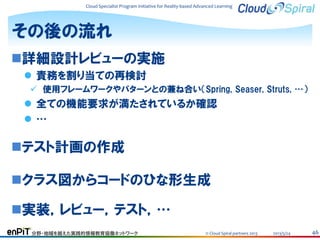

その後の流れ
詳細設計レビューの実施
 責務を割り当ての再検討
 使用フレームワークやパターンとの兼ね合い（Spring, Seaser, Struts, …）

 全ての機能要求が満たされているか確認
…

テスト計画の作成

クラス図からコードのひな形生成
実装，レビュー，テスト，…


2013/5/24

46

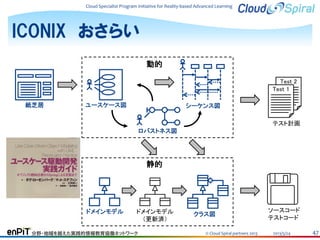

ICONIX おさらい
動的
Test 2
Test 1
紙芝居


シーケンス図
テスト計画

静的


（更新済）


クラス図

ソースコード
テストコード
2013/5/24

47

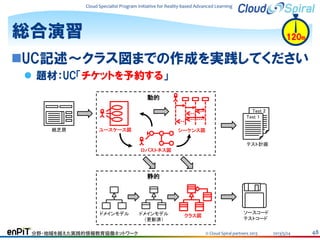

総合演習

120m

UC記述～クラス図までの作成を実践してください
 題材：UC「チケットを予約する」
動的
Test 2
Test 1
紙芝居


シーケンス図
テスト計画

静的



（更新済）

クラス図

ソースコード
テストコード

2013/5/24

48


宿題（２日目）



その他資料



参考図書
 『はじめて学ぶUML』
 『ユースケース駆動開発実践ガイド』
 『ユースケース入門―ユーザマニュアルからプログラムを作る』
 『オブジェクト指向でなぜつくるのか』
 OMGによるUMLの仕様書
 http://www.uml.org/
