Visual Studio 2012のDirect3Dアプリ開発者向け新機能を知ろう
Visual Studio 2012の新機能、Direct3Dアプリ開発者向け新機能を知ろう。 アセットビューワー、シェーダーデザイナー、デバッグ機能などを紹介。
Visual Studio 2012のDirect3Dアプリ開発者向け新機能を知ろう
- 1. Visual Studio 2012の Direct3Dアプリ開発者向け 新機能を知ろう @masafumi http://www.shader.jp

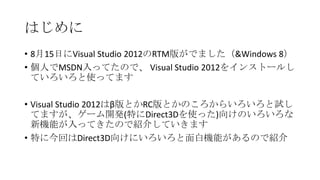

- 2. はじめに • 8月15日にVisual Studio2012のRTM版がでました（&Windows 8） • 個人でMSDN入ってたので、 Visual Studio 2012をインストールし ていろいろと使ってます • Visual Studio 2012はβ版とかRC版とかのころからいろいろと試し てますが、ゲーム開発(特にDirect3Dを使った)向けのいろいろな 新機能が入ってきたので紹介していきます • 特に今回はDirect3D向けにいろいろと面白機能があるので紹介

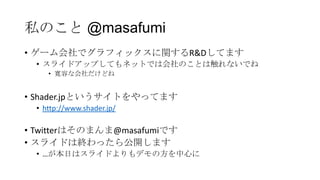

- 3. 私のこと @masafumi • ゲーム会社でグラフィックスに関するR&Dしてます • スライドアップしてもネットでは会社のことは触れないでね • 寛容な会社だけどね • Shader.jpというサイトをやってます • http://www.shader.jp/ • Twitterはそのまんま@masafumiです • スライドは終わったら公開します • …が本日はスライドよりもデモの方を中心に

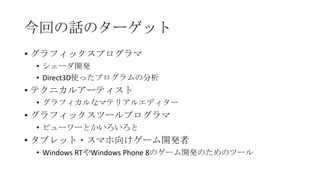

- 4. 今回の話のターゲット • グラフィックスプログラマ •シェーダ開発 • Direct3D使ったプログラムの分析 • テクニカルアーティスト • グラフィカルなマテリアルエディター • グラフィックスツールプログラマ • ビューワーとかいろいろと • タブレット・スマホ向けゲーム開発者 • Windows RTやWindows Phone 8のゲーム開発のためのツール

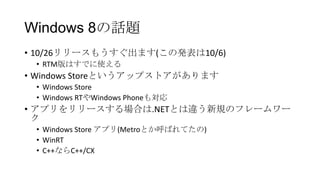

- 5. Windows 8の話題 • 10/26リリースもうすぐ出ます(この発表は10/6) • RTM版はすでに使える • Windows Storeというアップストアがあります • Windows Store • Windows RTやWindows Phoneも対応 • アプリをリリースする場合は.NETとは違う新規のフレームワー ク • Windows Store アプリ(Metroとか呼ばれてたの) • WinRT • C++ならC++/CX

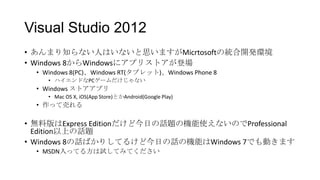

- 6. Visual Studio 2012 •あんまり知らない人はいないと思いますがMicrtosoftの統合開発環境 • Windows 8からWindowsにアプリストアが登場 • Windows 8(PC)、Windows RT(タブレット)、Windows Phone 8 • ハイエンドなPCゲームだけじゃない • Windows ストアアプリ • Mac OS X, iOS(App Store)とかAndroid(Google Play) • 作って売れる • 無料版はExpress Editionだけど今日の話題の機能使えないのでProfessional Edition以上の話題 • Windows 8の話ばかりしてるけど今日の話の機能はWindows 7でも動きます • MSDN入ってる方は試してみてください

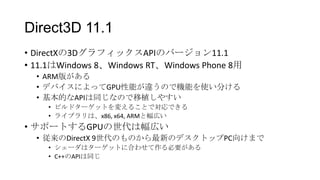

- 7. Direct3D 11.1 • DirectXの3DグラフィックスAPIのバージョン11.1 •11.1はWindows 8、Windows RT、Windows Phone 8用 • ARM版がある • デバイスによってGPU性能が違うので機能を使い分ける • 基本的なAPIは同じなので移植しやすい • ビルドターゲットを変えることで対応できる • ライブラリは、x86, x64, ARMと幅広い • サポートするGPUの世代は幅広い • 従来のDirectX 9世代のものから最新のデスクトップPC向けまで • シェーダはターゲットに合わせて作る必要がある • C++のAPIは同じ

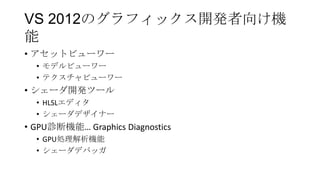

- 8. VS 2012のグラフィックス開発者向け機 能 • アセットビューワー • モデルビューワー • テクスチャビューワー • シェーダ開発ツール • HLSLエディタ • シェーダデザイナー • GPU診断機能… Graphics Diagnostics • GPU処理解析機能 • シェーダデバッガ

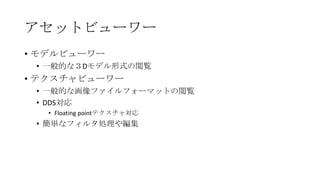

- 9. アセットビューワー • モデルビューワー •一般的な３Dモデル形式の閲覧 • テクスチャビューワー • 一般的な画像ファイルフォーマットの閲覧 • DDS対応 • Floating pointテクスチャ対応 • 簡単なフィルタ処理や編集

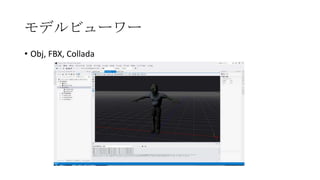

- 10. モデルビューワー • Obj, FBX,Collada

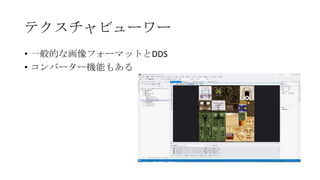

- 11.

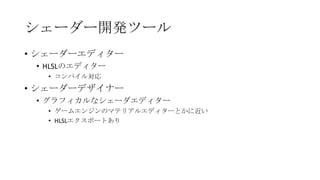

- 12. シェーダー開発ツール • シェーダーエディター •HLSLのエディター • コンパイル対応 • シェーダーデザイナー • グラフィカルなシェーダエディター • ゲームエンジンのマテリアルエディターとかに近い • HLSLエクスポートあり
- 13.

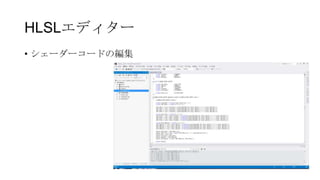

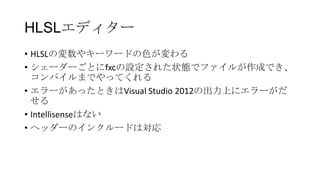

- 14. HLSLエディター • HLSLの変数やキーワードの色が変わる • シェーダーごとにfxcの設定された状態でファイルが作成でき、 コンパイルまでやってくれる • エラーがあったときはVisual Studio 2012の出力上にエラーがだ せる • Intellisenseはない • ヘッダーのインクルードは対応

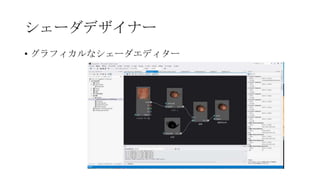

- 15.

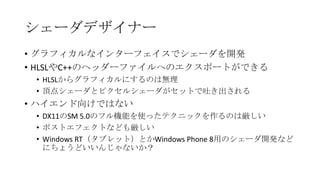

- 16. シェーダデザイナー • グラフィカルなインターフェイスでシェーダを開発 • HLSLやC++のヘッダーファイルへのエクスポートができる • HLSLからグラフィカルにするのは無理 • 頂点シェーダとピクセルシェーダがセットで吐き出される • ハイエンド向けではない • DX11のSM 5.0のフル機能を使ったテクニックを作るのは厳しい • ポストエフェクトなども厳しい • Windows RT（タブレット）とかWindows Phone 8用のシェーダ開発など にちょうどいいんじゃないか？

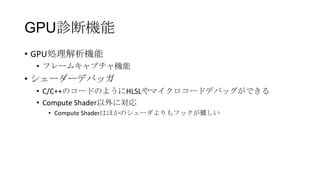

- 17. GPU診断機能 • GPU処理解析機能 •フレームキャプチャ機能 • シェーダーデバッガ • C/C++のコードのようにHLSLやマイクロコードデバッグができる • Compute Shader以外に対応 • Compute Shaderはほかのシェーダよりもフックが難しい
- 18.

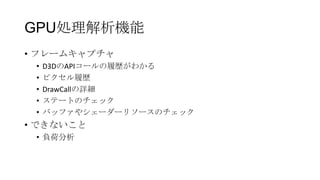

- 19. GPU処理解析機能 • フレームキャプチャ • D3DのAPIコールの履歴がわかる • ピクセル履歴 • DrawCallの詳細 • ステートのチェック • バッファやシェーダーリソースのチェック • できないこと • 負荷分析
- 20.

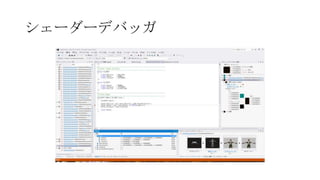

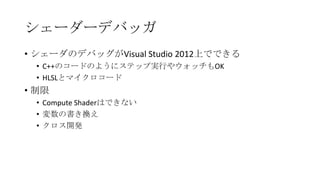

- 21. シェーダーデバッガ • シェーダのデバッグがVisual Studio2012上でできる • C++のコードのようにステップ実行やウォッチもOK • HLSLとマイクロコード • 制限 • Compute Shaderはできない • 変数の書き換え • クロス開発

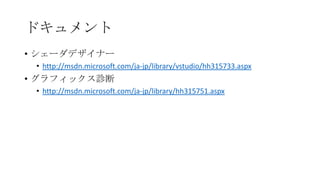

- 22. ドキュメント • シェーダデザイナー •http://msdn.microsoft.com/ja-jp/library/vstudio/hh315733.aspx • グラフィックス診断 • http://msdn.microsoft.com/ja-jp/library/hh315751.aspx

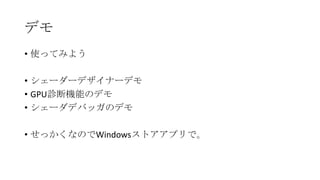

- 23. デモ • 使ってみよう • シェーダーデザイナーデモ •GPU診断機能のデモ • シェーダデバッガのデモ • せっかくなのでWindowsストアアプリで。

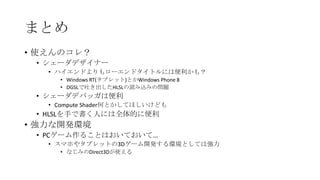

- 24. まとめ • 使えんのコレ？ •シェーダデザイナー • ハイエンドよりもローエンドタイトルには便利かも？ • Windows RT(タブレット)とかWindows Phone 8 • DGSLで吐き出したHLSLの読み込みの問題 • シェーダデバッガは便利 • Compute Shader何とかしてほしいけども • HLSLを手で書く人には全体的に便利 • 強力な開発環境 • PCゲーム作ることはおいておいて… • スマホやタブレットの3Dゲーム開発する環境としては強力 • なじみのDirect3Dが使える

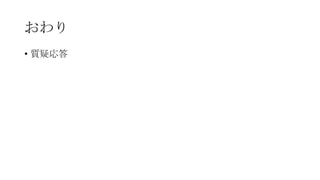

- 25.
