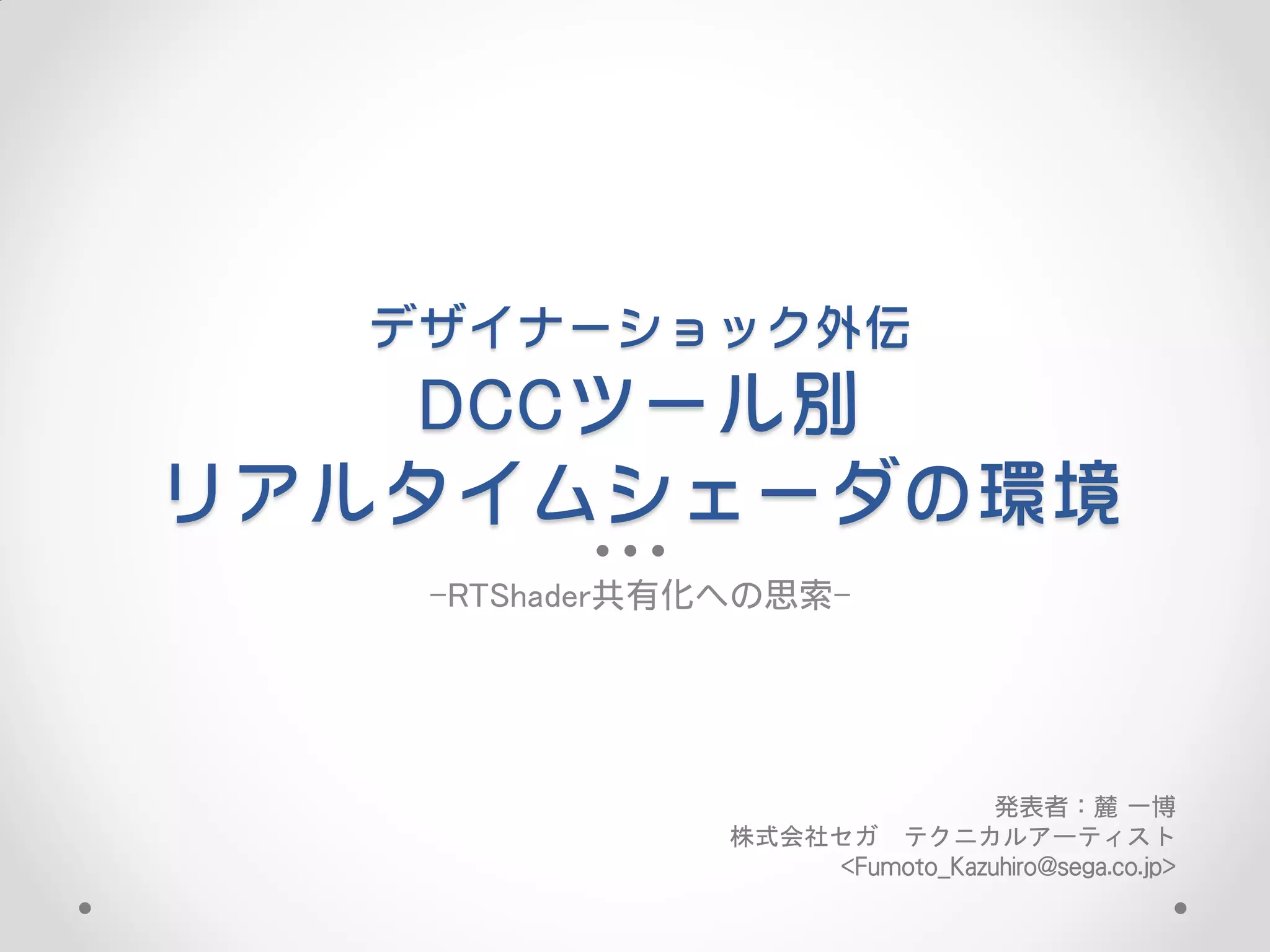

1. デザイナーショック外伝
DCCツール別
リアルタイムシェーダの環境
-RTShader共有化への思索-
発表者：麓 一博
株式会社セガ テクニカルアーティスト
<Fumoto_Kazuhiro@sega.co.jp>

2. セッション概要
1. はじめに
2. 何故DCCでRTシェーダを確認する必要があるのか？
3. サポートしているシェーダ言語
4. RTシェーダ適用方法の違い
5. RTシェーダ記述内容の違い
6. シェーダファイル共有化
7. まとめ

3. はじめに
• 何故DCCでRTシェーダを確認する必要があるのか？
• DCCがサポートしているシェーダ言語

4. 何故DCCでRTシェーダを
確認する必要があるのか？
• 作成しているデザインソースにそのまま適用できる
• アーティストにとって特殊なプログラム環境を必要とし
ない
• シェーダを理解することでより高度な表現を実現できる

5. サポートしているシェーダ言語
• Softimage
cgfx,HLSLfx,GLSL
• MAYA
cgfx,HLSLfx
• Max
HLSLfx,cgfx

6. RTシェーダ適用方法の違い

7. Softimage
• プラグイン管理風シェーダノード
• GLSLはレンダーツリーのノードに直接コードを記述

8. MAYA
• シェーダのアトリビュートエディタからファイルを指定

9. Max
• ダイレクトXシェーダマテリアル
• MentalMillによるMetaSL（今回は省略）

10. RTシェーダ記述内容の違い

11. Softimage
• Standard Annotations and Semantics (SAS)
Sofimage内のオブジェクトをバインドするための標準セ
マンティックパラメータがあるのが特徴
float3 dirlight0
<
bool SasUiVisible = false;
string SasBindAddress = "sas.directionallight[0].direction";
>;
float3 dirlight0color
<
bool SasUiVisible = false;
string SasBindAddress = "sas.directionallight[0].color";
>;

12. MAYA
• 型、変数名の後の:アノテーションが意味を持つ
float3 dirlight0 : Direction
<
string UIName = "Lamp Position";
string Object = "DirectionalLight";
string Space = "World";
> = {0.0, 0.0, 0.0};
float4 dirlight0color : COLOR
<
string UIName = "Light Color";
> = { 1.0f, 1.0f, 1.0f, 1.0f, };

13. Max
• アノテーションのstring float3 dirlight0 : Direction
<
Object =””ライトタイプ string UIName = "Light Direction";
string Object = "TargetLight";
を設定する。 string Space = "World";
string UIWidget = "NONE";
int RefID = 0;
> = {0.0, 0.0, 0.0};
int UV01<
• UVに名前がないので string UIName = "texcoord0";
string UIType = "intSpinner";
TEXCOORDに渡すのにID int UIMin = 1;
int UIMax = 99;
を指定するUIを作成する > = 1;
int texcoord0 : Texcoord
必要がある等 <
int Texcoord = 0;
int MapChannel = 1;
string UIWidget = "None";
>;

14. これだけ違えば
デザイナーはショックをうけます

15. シェーダファイル共有化
• それぞれDCCツール毎のコードを作成し、DCCツールの
コンパイラに送るためのMacro(#ifdef)を設定する
シェーダファイル
#ifdef

16. DCC別Macro名
• Max = _3DSMAX_
• Softimage = XSI
※2011から
• MAYA = 無し

17. Macroで仕分けた例
#if defined (_3DSMAX_)
// max用ライト
float3 dirlight0 : Direction
<
string UIName = "Light Direction";
string Object = "TargetLight";
string Space = "World";
string UIWidget = "NONE";
int RefID = 0;
> = {0.0, 0.0, 0.0};
float4 dirlight0color : LightColor
<
小さくて読めない！
string UIName = "Light Color";
int LightRef = 0;
string UIWidget = "NONE";
> = { 0.0f, 0.0f, 0.0f, 0.0f, };
#elif defined (XSI)
// Softimage用ライトSAS
float3 dirlight0
<
bool SasUiVisible = false;
string SasBindAddress = "sas.directionallight[0].direction";
>;
float3 dirlight0color
<
bool SasUiVisible = false;
string SasBindAddress = "sas.directionallight[0].color";
>;
#else
// maya用ライト
float3 dirlight0 : Direction
<
string UIName = "Lamp Position";
string Object = "DirectionalLight";
string Space = "World";
> = {0.0, 0.0, 0.0};
float4 dirlight0color : COLOR
<
string UIName = "Light Color";
> = { 1.0f, 1.0f, 1.0f, 1.0f, };
#endif

18. Macroで仕分けた例1
#if defined (_3DSMAX_)
// max用ライト
float3 dirlight0 : Direction
<
string UIName = "Light Direction";
string Object = "TargetLight";
string Space = "World";
string UIWidget = "NONE";
int RefID = 0;
> = {0.0, 0.0, 0.0};
float4 dirlight0color : LightColor
<
string UIName = "Light Color";
int LightRef = 0;
string UIWidget = "NONE";
> = { 0.0f, 0.0f, 0.0f, 0.0f, };

19. Macroで仕分けた例2
#elif defined (XSI)
// Softimage用ライトSAS
float3 dirlight0
<
bool SasUiVisible = false;
string SasBindAddress = "sas.directionallight[0].direction";
>;
float3 dirlight0color
<
bool SasUiVisible = false;
string SasBindAddress = "sas.directionallight[0].color";
>;

20. Macroで仕分けた例3
#else
// maya用ライト
float3 dirlight0 : Direction
<
string UIName = "Lamp Position";
string Object = "DirectionalLight";
string Space = "World";
> = {0.0, 0.0, 0.0};
float4 dirlight0color : COLOR
<
string UIName = "Light Color";
> = { 1.0f, 1.0f, 1.0f, 1.0f, };
#endif

21. まとめ
• どのDCCツールも言語は共通で外部ファイル形式
• パラメータを渡す時に特徴がある
所感
• プログラムの最初の入りとしてはシェーダが最適

22. ご清聴ありがとうございました
