Arahan : Jawab semua soalan di Bahagian A, Bahagian B dan Bahagian C di dalam kertas
soalan ini.

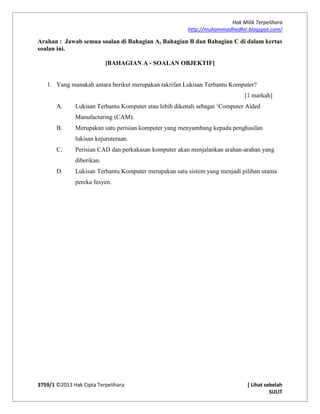

[BAHAGIAN A - SOALAN OBJEKTIF]
1. Yang manakah antara berikut merupakan takrifan Lukisan Terbantu Komputer?
[1 markah]
A. Lukisan Terbantu Komputer atau lebih dikenali sebagai ‘Computer Aided
Manufacturing (CAM).
B. Merupakan satu perisian komputer yang menyumbang kepada penghasilan
lukisan kejuruteraan.
C. Perisian CAD dan perkakasan komputer akan menjalankan arahan-arahan yang
diberikan.
D. Lukisan Terbantu Komputer merupakan satu sistem yang menjadi pilihan utama
pereka fesyen.

3. Hak Milik Terpelihara
http://muhammadhedhir.blogspot.com/
3759/1 ©2013 Hak Cipta Terpelihara [ Lihat sebelah
SULIT

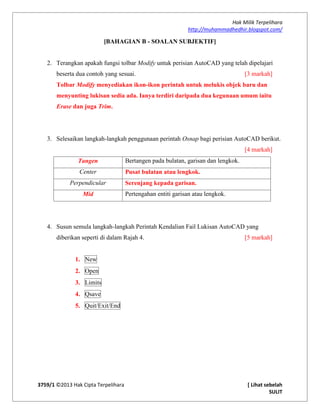

[BAHAGIAN B - SOALAN SUBJEKTIF]
2. Terangkan apakah fungsi Modify untuk perisian AutoCAD yang telah dipelajari.
[3 markah]
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
3. Selesaikan langkah-langkah penggunaan perintah Osnap bagi perisian AutoCAD berikut.
[4 markah]
(a) _________________ Bertangen pada bulatan, garisan dan lengkok.
Center (b) __________________________________________
Perpendicular (c) __________________________________________
(d) _________________ Pertengahan entiti garisan atau lengkok.
4. Susun semula langkah-langkah Perintah Kendalian Fail Lukisan AutoCAD yang
diberikan seperti di dalam Rajah 4. [5 markah]
Limits
Qsave
New
Open
Quit/Exit/End
Rajah 4
Langkah 1 - ___________________
Langkah 2 - ___________________
Langkah 3 - ___________________
Langkah 4 - ___________________
Langkah 5 - ___________________

4. Hak Milik Terpelihara
http://muhammadhedhir.blogspot.com/
3759/1 ©2013 Hak Cipta Terpelihara [ Lihat sebelah
SULIT
5. Nyatakan kelebihan Sistem Terbantu Komputer (CAD) dan kekurangan menggunakan
kaedah konvensional. [12 markah]
Sistem Terbantu Komputer (CAD) Kaedah Konvensional
1._____________________________
______________________________
______________________________
2. ____________________________
______________________________
______________________________
3._____________________________
______________________________
______________________________
1._____________________________
______________________________
______________________________
2. ____________________________
______________________________
______________________________
3._____________________________
______________________________
______________________________

5. Hak Milik Terpelihara
http://muhammadhedhir.blogspot.com/
3759/1 ©2013 Hak Cipta Terpelihara [ Lihat sebelah
SULIT

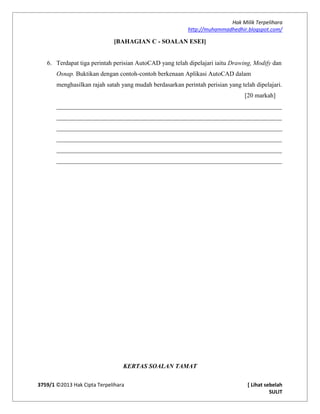

[BAHAGIAN C - SOALAN ESEI]
6. Terdapat tiga perintah perisian AutoCAD yang telah dipelajari iaitu Drawing, Modify dan
Osnap. Buktikan dengan contoh-contoh berkenaan Aplikasi AutoCAD dalam
menghasilkan rajah satah yang mudah berdasarkan perintah perisian yang telah dipelajari.
[20 markah]
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
________________________________________________________________________
KERTAS SOALAN TAMAT

6. Hak Milik Terpelihara
http://muhammadhedhir.blogspot.com/
3759/1 ©2013 Hak Cipta Terpelihara [ Lihat sebelah
SULIT
SKEMA JAWAPAN
[BAHAGIAN A - SOALAN OBJEKTIF]
1. Takrifan Lukisan Terbantu Komputer adalah seperti berikut : [1 markah]
A. Lukisan Terbantu Komputer atau lebih dikenali sebagai ‘Computer Aided
Manufacturing (CAM).
B. Merupakan satu perisian komputer yang menyumbang kepada penghasilan
lukisan kejuruteraan.
C. Perisian CAD dan perkakasan komputer akan menjalankan arahan-arahan yang
diberikan.
D. Lukisan Terbantu Komputer merupakan satu sistem yang menjadi pilihan utama
pereka fesyen.

7. Hak Milik Terpelihara
http://muhammadhedhir.blogspot.com/
3759/1 ©2013 Hak Cipta Terpelihara [ Lihat sebelah
SULIT
[BAHAGIAN B - SOALAN SUBJEKTIF]
2. Terangkan apakah fungsi tolbar Modify untuk perisian AutoCAD yang telah dipelajari
beserta dua contoh yang sesuai. [3 markah]
Tolbar Modify menyediakan ikon-ikon perintah untuk melukis objek baru dan
menyunting lukisan sedia ada. Ianya terdiri daripada dua kegunaan umum iaitu
Erase dan juga Trim.
3. Selesaikan langkah-langkah penggunaan perintah Osnap bagi perisian AutoCAD berikut.
[4 markah]
Tangen Bertangen pada bulatan, garisan dan lengkok.
Center Pusat bulatan atau lengkok.
Perpendicular Serenjang kepada garisan.
Mid Pertengahan entiti garisan atau lengkok.
4. Susun semula langkah-langkah Perintah Kendalian Fail Lukisan AutoCAD yang
diberikan seperti di dalam Rajah 4. [5 markah]
1. New
2. Open
3. Limits
4. Qsave
5. Quit/Exit/End

8. Hak Milik Terpelihara
http://muhammadhedhir.blogspot.com/
3759/1 ©2013 Hak Cipta Terpelihara [ Lihat sebelah
SULIT

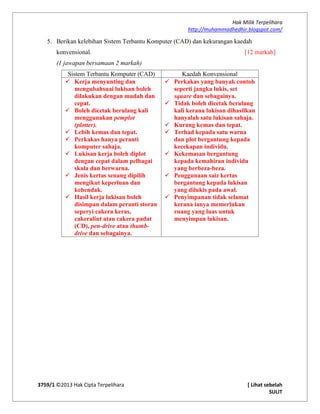

5. Berikan kelebihan Sistem Terbantu Komputer (CAD) dan kekurangan kaedah
konvensional. [12 markah]
(1 jawapan bersamaan 2 markah)
Sistem Terbantu Komputer (CAD) Kaedah Konvensional
 Kerja menyunting dan
mengubahsuai lukisan boleh
dilakukan dengan mudah dan
cepat.
 Boleh dicetak berulang kali
menggunakan pemplot
(plotter).
 Lebih kemas dan tepat.
 Perkakas hanya peranti
komputer sahaja.
 Lukisan kerja boleh diplot
dengan cepat dalam pelbagai
skala dan berwarna.
 Jenis kertas senang dipilih
mengikut keperluan dan
kehendak.
 Hasil kerja lukisan boleh
disimpan dalam peranti storan
seperyi cakera keras,
cakeraliut atau cakera padat
(CD), pen-drive atau thumb-
drive dan sebagainya.
 Perkakas yang banyak contoh
seperti jangka lukis, set
square dan sebagainya.
 Tidak boleh dicetak berulang
kali kerana lukisan dihasilkan
hanyalah satu lukisan sahaja.
 Kurang kemas dan tepat.
 Terhad kepada satu warna
dan plot bergantung kepada
kecekapan individu.
 Kekemasan bergantung
kepada kemahiran individu
yang berbeza-beza.
 Penggunaan saiz kertas
bergantung kepada lukisan
yang dilukis pada awal.
 Penyimpanan tidak selamat
kerana ianya memerlukan
ruang yang luas untuk
menyimpan lukisan.

9. Hak Milik Terpelihara
http://muhammadhedhir.blogspot.com/
3759/1 ©2013 Hak Cipta Terpelihara [ Lihat sebelah
SULIT

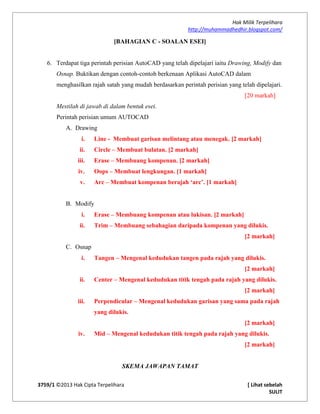

[BAHAGIAN C - SOALAN ESEI]
6. Terdapat tiga perintah perisian AutoCAD yang telah dipelajari iaitu Drawing, Modify dan
Osnap. Buktikan dengan contoh-contoh berkenaan Aplikasi AutoCAD dalam
menghasilkan rajah satah yang mudah berdasarkan perintah perisian yang telah dipelajari.
[20 markah]
Mestilah di jawab di dalam bentuk esei.
Perintah perisian umum AUTOCAD
A. Drawing
i. Line - Membuat garisan melintang atau menegak. [2 markah]
ii. Circle – Membuat bulatan. [2 markah]
iii. Erase – Membuang kompenan. [2 markah]
iv. Oops – Membuat lengkungan. [1 markah]
v. Arc – Membuat kompenan berajah ‘arc’. [1 markah]
B. Modify
i. Erase – Membuang kompenan atau lukisan. [2 markah]
ii. Trim – Membuang sebahagian daripada kompenan yang dilukis.
[2 markah]
C. Osnap
i. Tangen – Mengenal kedudukan tangen pada rajah yang dilukis.
[2 markah]
ii. Center – Mengenal kedudukan titik tengah pada rajah yang dilukis.
[2 markah]
iii. Perpendicular – Mengenal kedudukan garisan yang sama pada rajah
yang dilukis.
[2 markah]
iv. Mid – Mengenal kedudukan titik tengah pada rajah yang dilukis.
[2 markah]
SKEMA JAWAPAN TAMAT
