Dokumen ini mengandungi arahan untuk melukis pelbagai pandangan (hadapan, atas, sisi) dan lukisan isometri bagi objek a dan b. Ia juga mengandungi arahan untuk melukis pandangan oblik kavalier dan kabinet bagi bongkah dengan ukuran grid tertentu. Terdapat penekanan pada keperluan untuk menunjukkan garisan unjuran dan tidak menampilkan butiran terlindung.

1. 1. Rajah 1 menunjukkan pandangan hadapan dan atas bagi objek A.
Lukiskan pandangan sisi bagi objek tersebut.
Garisan unjuran mestilah ditunjukkan.
OBJEK A

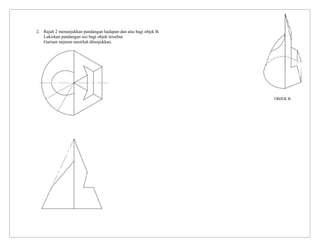

2. 2. Rajah 2 menunjukkan pandangan hadapan dan atas bagi objek B.
Lukiskan pandangan sisi bagi objek tersebut.
Garisan unjuran mestilah ditunjukkan.
OBJEK B

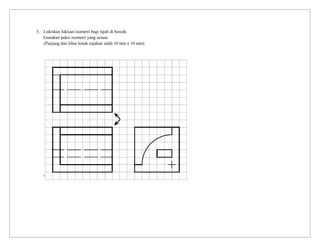

3. 5. Lukiskan lukisan isometri bagi rajah di bawah.
Gunakan paksi isometri yang sesuai.
(Panjang dan lebar kotak rujukan ialah 10 mm x 10 mm)

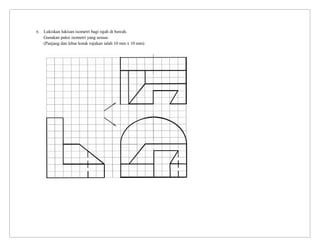

4. 6. Lukiskan lukisan isometri bagi rajah di bawah.
Gunakan paksi isometri yang sesuai.
(Panjang dan lebar kotak rujukan ialah 10 mm x 10 mm)

5. 9. Rajah 9 menunjukkan dua pandangan bagi satu bongkah.
Lukis saiz penuh pandangan oblik kavalier bagi bongkah tersebut.
Saiz petak grid ialah 10 mm x 10 mm.
Butiran terlindung tidak perlu ditunjukkan.
RAJAH 9

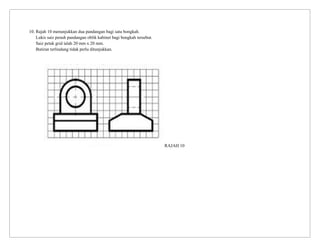

6. 10. Rajah 10 menunjukkan dua pandangan bagi satu bongkah.
Lukis saiz penuh pandangan oblik kabinet bagi bongkah tersebut.
Saiz petak grid ialah 20 mm x 20 mm.
Butiran terlindung tidak perlu ditunjukkan.
RAJAH 10
