Dokumen ini mengandungi serangkaian arahan untuk melukis lukisan isometri berdasarkan rajah yang disediakan. Setiap latihan memerlukan penggunaan paksi isometri serta menentukan ukuran panjang dan lebar kotak rujukan. Ukuran untuk setiap lukisan adalah dalam milimeter dengan dimensi 10mm x 10mm.

1. CIKGU EDDY
http://muhammadhedhir.blogspot.com/
LATIHAN KENDIRI
1. Lukiskan lukisan isometri bagi rajah di bawah. Gunakan paksi isometri yang
sesuai.

2. CIKGU EDDY
http://muhammadhedhir.blogspot.com/
2. Lukiskan lukisan isometri bagi rajah di bawah. (panjang dan lebar kotak rujukan
ialah 10mm x 10mm)
3. Lukiskan lukisan isometri bagi rajah di bawah. Gunakan paksi isometri yang
sesuai. (panjang dan lebar kotak rujukan ialah 10mm x 10mm).

3. CIKGU EDDY
http://muhammadhedhir.blogspot.com/
4. Lukiskan lukisan isometri bagi rajah di bawah. (panjang dan lebar kotak rujukan
ialah 10mm x 10mm).

4. CIKGU EDDY
http://muhammadhedhir.blogspot.com/

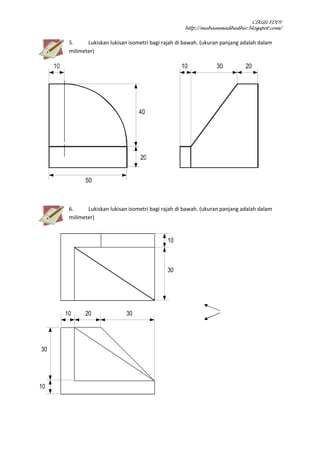

5. Lukiskan lukisan isometri bagi rajah di bawah. (ukuran panjang adalah dalam
milimeter)
6. Lukiskan lukisan isometri bagi rajah di bawah. (ukuran panjang adalah dalam
milimeter)
10
10 20 30
30
30
10
