Dokumen tersebut memberikan instruksi lengkap untuk mengakses, mengunduh, dan menganalisis data angin dan gelombang dari situs ECMWF menggunakan Ocean Data View dan Panoply. Instruksi tersebut mencakup cara mendapatkan akses ke data, memilih parameter dan rentang waktu data, mengekstrak data ke format teks dan membukanya di Excel, serta membuat visualisasi vektor angin dan peta sebaran angin menggunakan Panoply.

1. Tampilan awal OCEAN DATA VIEW, bisa didownload di website ocean data view (search google) untuk
windows 64 bit atau 32 bit
Ocean data view digunakan untuk membuka format file meteorogoli sbb :
Jika kita ingin memperoleh data angin maupun gelombang gratis dari ERA Interim, yang merupakan data
dari ECMWF, bisa sign up dan log in ke situs berikut : apps.ecmwf.it/datasets
Maka akan muncul tampilan sbb :

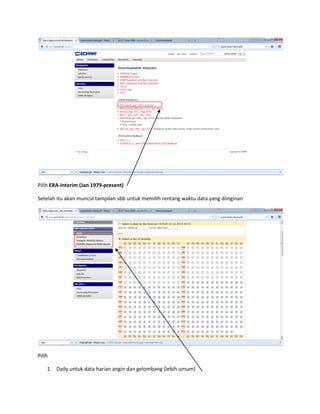

2. Pilih ERA-Interim (Jan 1979-present)
Setelah itu akan muncul tampilan sbb untuk memilih rentang waktu data yang diinginan
Pilih
1. Daily untuk data harian angin dan gelombang (lebih umum)

3. 2. Pilih synoptic Monthly mean untuk rata2 tiap bulan data angin atau gelombang seluruh data
harian
3. Pilih monthly means of daily mean untuk rata2 data tiap bulan data angin atau gelombang dari
rata2 data harian
Untuk pilihan data yang akan diunduh silahkan centang kolom2 yang disajikan sbb :

4. Klik retrieve NEtcdf supaya data dapat diekstrak ke Ocean data view menjadi data teks atau diolah dgn
panoply
Untuk mengedit area yang akan digunakan sesuai koordinat, dan resolusi data, dapat dilakukan sbb
Akan ada opsi dalam tampilan sbb

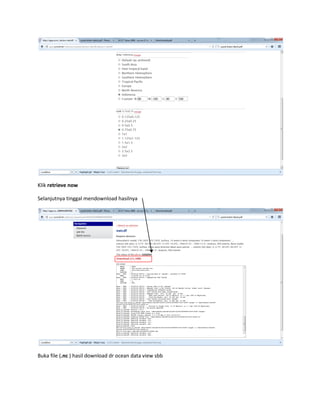

5. Klik retrieve now
Selanjutnya tinggal mendownload hasilnya
Buka file (.nc ) hasil download dr ocean data view sbb

6. Klik file -> open
Muncul tampilan sbb, pilih semua sesuai gambar atau pilihlah parameter2 yang dibutuhkan saja.

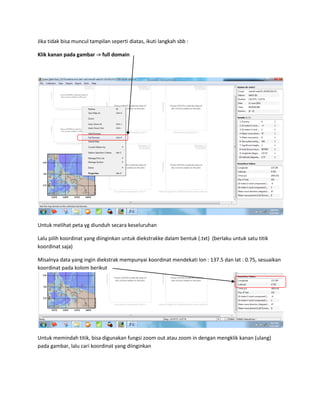

9. Jika tidak bisa muncul tampilan seperti diatas, ikuti langkah sbb :
Klik kanan pada gambar -> full domain
Untuk melihat peta yg diunduh secara keseluruhan
Lalu pilih koordinat yang diinginkan untuk diekstrakke dalam bentuk (.txt) (berlaku untuk satu titik
koordinat saja)
Misalnya data yang ingin diekstrak mempunyai koordinat mendekati lon : 137.5 dan lat : 0.75, sesuaikan
koordinat pada kolom berikut
Untuk memindah titik, bisa digunakan fungsi zoom out atau zoom in dengan mengklik kanan (ulang)
pada gambar, lalu cari koordinat yang diinginkan

10. Jika koordinat data sudah fix, klik station data -> ODV Spreadsheet file (untuk mengubah data menjadi
bentuk excel)
Hasil yang sudah berupa (.txt) dapat dibuka di excel, dengan membuka Ms. Office Excel terlebih dahulu
Lalu klik file -> open

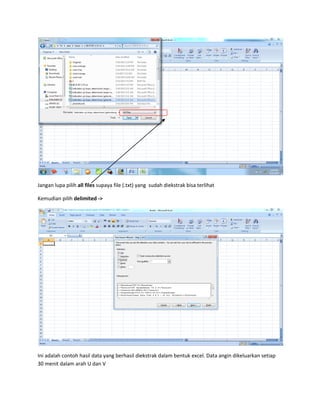

11. Jangan lupa pilih all files supaya file (.txt) yang sudah diekstrak bisa terlihat
Kemudian pilih delimited ->
Ini adalah contoh hasil data yang berhasil diekstrak dalam bentuk excel. Data angin dikeluarkan setiap
30 menit dalam arah U dan V

12. Sedangkan untuk software panoply, digunakan untuk melihat arah angin maupun gelombang dari data
netcdf
Tampilan awal software Panoply, yang merupakan software meteorology milik NASA yang dapat
diunduh gratis melalui website NASA

13. Klik file -> open -> pilih salah satu file (.nc)
Kemudian akan muncul tampilan sbb, untuk membuat peta sebara angin dalam arah U dan V , klik U10
lalu klik crate plot

14. Plih lon-lat untuk menampilkan peta berdasarkan longitude dan latitude
Kemudian kembali ke halaman awal dan klik V10 -> combine plot untuk mengkombinasikan arah angin
U10 dan V10
Klik combine

15. Sehingga tampilan jendela kedua panoply menjadi sbb
Menuju tab selanjutnya SCALE
Pilih Combined Array untuk membuat vector
resultan antara kecepatan angin U10 dan V10
Pilih Array 1 Only untuk menampilakn arah
angin U10 saja, begitu juga dengan Array 2 Only
untuk menampilkan V10 saja
Tahun data yang
dipilih

16. Tampilan awal tab scale
Untuk mengganti skala, menjadi bentuk decimal,
2f : bentuk skala peta adalah 2
angka dibelakang koma
(decimal)
Sedangkan untuk semua
angka E, artinya skala
berbentuk (logaritmik)
Skala (m/s)

17. Digunakan untuk merubah caption
pada skala
Mengubah warna latar
peta diluar data yang
dimiliki

18. Pilihan warna data, dapat dipilih pada color table sbb

19. Pada tab MAP kita dapat memilih wilayah peta yang ingin kita tampilkan

20. Pada tab LABELS kita dapat mengedit judul peta yang kita inginkan
Pilih equirectangular
(regional) untuk
menampilkan data peta
local, dan sesuaikan
koordinat yang akan
ditampilkan.
Klik Fix Proportion
setelah memasukkan
batas2 koordinat
Opsi pilihan grid
pada tampilan peta

21. Setelah selesai membuat peta, klik File - > Export Animation
Kita dapat membuat output peta menjadi bentuk gambar (.jpeg)(.png)atau (.tiff), video (.avi) (.mov)
sesuai kebutuhan. Sesuaikan jumlah frame per detiknya.
