Panduan pemetaan partisipatif no. 10 membahas penggunaan berbagai alat pemetaan seperti kompas, klinometer, dan GPS, serta teknik dan langkah-langkah praktis untuk memetakan data lokal. Dokumen ini menyediakan informasi tentang cara menggunakan masing-masing alat dan cara mengatur GPS untuk kegiatan pemetaan. Terdapat juga penjelasan tentang pentingnya mencatat data yang diperoleh guna menjaga keakuratan informasi yang dikumpulkan.

1. Seri Panduan Pemetaan
Partisipatif No. 10 ini,
10
ALAT - ALAT
PEMETAAN
Cara menggunakan kompas dalam
pemetaan partisipatif
Cara penggunaan klinometer
dalam pemetaan partisipatif
Cara penggunaan GPS dalam
pemetaan partisipatif

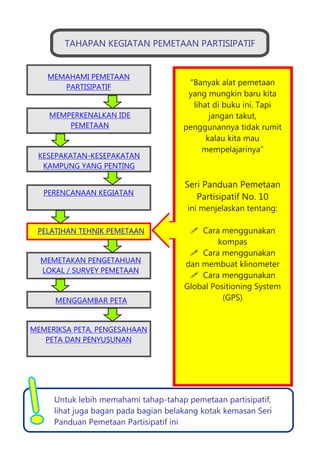

2. MEMPERKENALKAN IDE
PEMETAAN
KESEPAKATAN-KESEPAKATAN
KAMPUNG YANG PENTING
PELATIHAN TEHNIK PEMETAAN
PERENCANAAN KEGIATAN
MEMETAKAN PENGETAHUAN
LOKAL / SURVEY PEMETAAN
MENGGAMBAR PETA
MEMAHAMI PEMETAAN
PARTISIPATIF
TAHAPAN KEGIATAN PEMETAAN PARTISIPATIF
“Banyak alat pemetaan
yang mungkin baru kita
lihat di buku ini. Tapi
jangan takut,
penggunannya tidak rumit
kalau kita mau
mempelajarinya”
Seri Panduan Pemetaan
Partisipatif No. 10
ini menjelaskan tentang:
! Cara menggunakan
kompas
! Cara menggunakan
dan membuat klinometer
! Cara menggunakan
Global Positioning System
(GPS)
MEMERIKSA PETA, PENGESAHAAN
PETA DAN PENYUSUNAN
Untuk lebih memahami tahap-tahap pemetaan partisipatif,
lihat juga bagan pada bagian belakang kotak kemasan Seri
Panduan Pemetaan Partisipatif ini

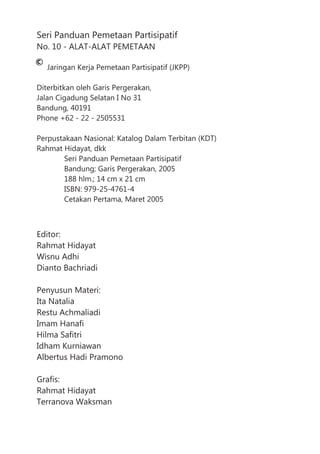

3. Seri Panduan Pemetaan Partisipatif
No. 10 - ALAT-ALAT PEMETAAN
Jaringan Kerja Pemetaan Partisipatif (JKPP)
Diterbitkan oleh Garis Pergerakan,
Jalan Cigadung Selatan I No 31
Bandung, 40191
Phone +62 - 22 - 2505531
Perpustakaan Nasional: Katalog Dalam Terbitan (KDT)
Rahmat Hidayat, dkk
Seri Panduan Pemetaan Partisipatif
Bandung; Garis Pergerakan, 2005
188 hlm.; 14 cm x 21 cm
ISBN: 979-25-4761-4
Cetakan Pertama, Maret 2005
Editor:
Rahmat Hidayat
Wisnu Adhi
Dianto Bachriadi
Penyusun Materi:
Ita Natalia
Restu Achmaliadi
Imam Hanafi
Hilma Safitri
Idham Kurniawan
Albertus Hadi Pramono
Grafis:
Rahmat Hidayat
Terranova Waksman

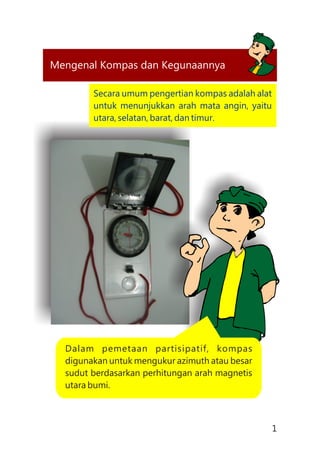

4. Mengenal Kompas dan Kegunaannya
Dalam pemetaan partisipatif, kompas
digunakan untuk mengukur azimuth atau besar
sudut berdasarkan perhitungan arah magnetis
utara bumi.
Secara umum pengertian kompas adalah alat
untuk menunjukkan arah mata angin, yaitu
utara, selatan, barat, dan timur.
1

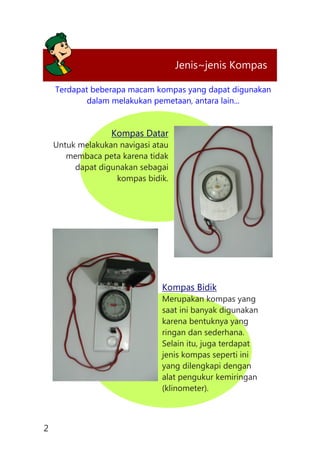

5. Terdapat beberapa macam kompas yang dapat digunakan
dalam melakukan pemetaan, antara lain...
Kompas Datar
Untuk melakukan navigasi atau
membaca peta karena tidak
dapat digunakan sebagai
kompas bidik.
Kompas Bidik
Merupakan kompas yang
saat ini banyak digunakan
karena bentuknya yang
ringan dan sederhana.
Selain itu, juga terdapat
jenis kompas seperti ini
yang dilengkapi dengan
alat pengukur kemiringan
(klinometer).
Jenis~jenis Kompas
2

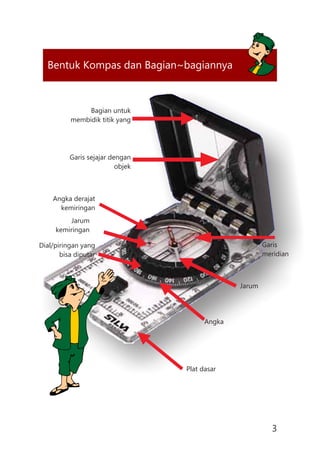

6. Bentuk Kompas dan Bagian~bagiannya
Bagian untuk
membidik titik yang
Garis sejajar dengan
objek
Dial/piringan yang
bisa diputar
Plat dasar
Jarum
kemiringan
Angka derajat
kemiringan
Jarum
Garis
meridian
Angka
3

7. Cara Menggunakan Kompas
dalam Pemetaan
Pegang kompas di atas telapak tangan dengan
posisi datar dan sejajar dengan mata.
1.
Posisi cermin agak
dimiringkan ke
dalam, sehingga
dapat memudahkan
melihat angka dan
jarum penunjuk arah
yang terdapat dalam
piringan kompas.
2.
Arahkan kompas pada objek yang diinginkan ~
untuk ketepatan, gunakan garis bidik.
3.
4

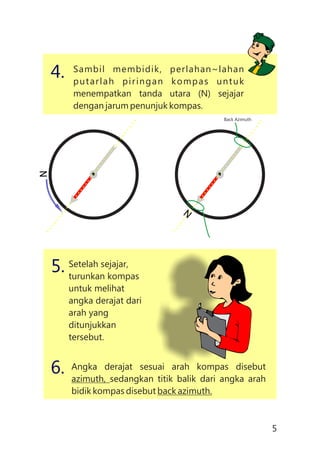

8. Setelah sejajar,
turunkan kompas
untuk melihat
angka derajat dari
arah yang
ditunjukkan
tersebut.
5.
Angka derajat sesuai arah kompas disebut
azimuth, sedangkan titik balik dari angka arah
bidik kompas disebut back azimuth.
6.
Sambil membidik, perlahan~lahan
putarlah piringan kompas untuk
menempatkan tanda utara (N) sejajar
dengan jarum penunjuk kompas.
4.
N
N
Back Azimuth
5

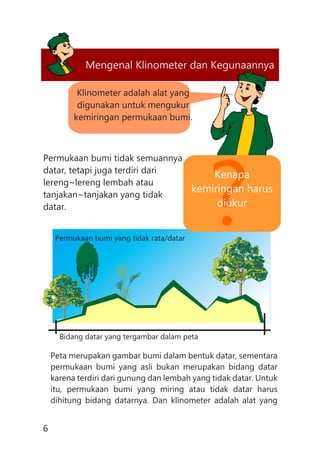

9. Mengenal Klinometer dan Kegunaannya
Klinometer adalah alat yang
digunakan untuk mengukur
kemiringan permukaan bumi.
6
Permukaan bumi tidak semuannya
datar, tetapi juga terdiri dari
lereng~lereng lembah atau
tanjakan~tanjakan yang tidak
datar.
Peta merupakan gambar bumi dalam bentuk datar, sementara
permukaan bumi yang asli bukan merupakan bidang datar
karena terdiri dari gunung dan lembah yang tidak datar. Untuk
itu, permukaan bumi yang miring atau tidak datar harus
dihitung bidang datarnya. Dan klinometer adalah alat yang
Permukaan bumi yang tidak rata/datar
Bidang datar yang tergambar dalam peta
?
Kenapa
kemiringan harus
diukur

10. 7

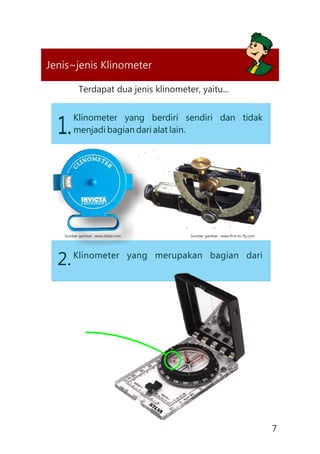

Jenis~jenis Klinometer
Terdapat dua jenis klinometer, yaitu...
Klinometer yang berdiri sendiri dan tidak
menjadi bagian dari alat lain.1.
Klinometer yang merupakan bagian dari
2.
Sumber gambar : www.first-to-fly.comSumber gambar : www.didax.com

11. 8

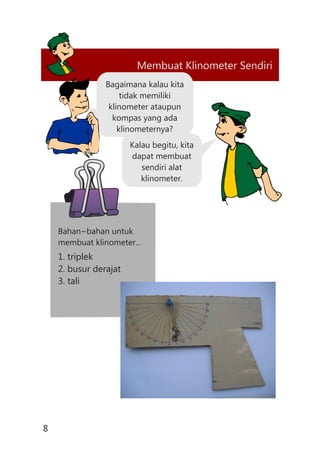

Membuat Klinometer Sendiri
Bagaimana kalau kita
tidak memiliki
klinometer ataupun
kompas yang ada
klinometernya?
Kalau begitu, kita
dapat membuat
sendiri alat
klinometer.
Bahan~bahan untuk
membuat klinometer...
1. triplek
2. busur derajat
3. tali

12. 9

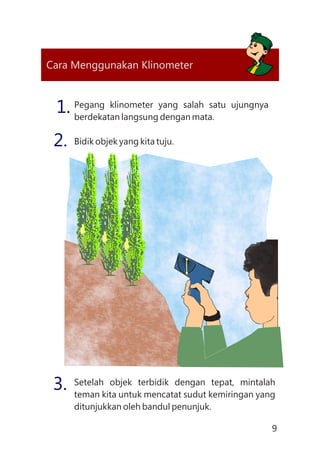

Cara Menggunakan Klinometer
Pegang klinometer yang salah satu ujungnya
berdekatan langsung dengan mata.
1.
Bidik objek yang kita tuju.2.
Setelah objek terbidik dengan tepat, mintalah
teman kita untuk mencatat sudut kemiringan yang
ditunjukkan oleh bandul penunjuk.
3.
75
45
0
90
45
0

13. Global Positioning System (GPS)
Apa yang
dimaksud
dengan GPS?
GPS (Global Positioning
System) adalah sistem
navigasi yang terdiri atas
satelit di angkasa dan
instrumen (alat yang
digunakan) di bumi
untuk menerima sinyal
dari satelit tersebut.
Apa instrumen
yang digunakan
untuk menerima
sinyal dari satelit?
Instrumen
tersebut adalah
receiver GPS atau
biasa disebut
GPS saja.
10

14. ?Bagaimana
Receiver GPS
Bekerja
Receiver GPS menerima sinyal dari
satelit dan kemudian
menggunakan informasi dari sinyal
terebut untuk menghitung atau
menentukan lokasi yang pasti dari
tempat GPS tersebut diaktifkan di
Sumber gambar: www.gpsreview.net
Sumber gambar: www.scec.org
11

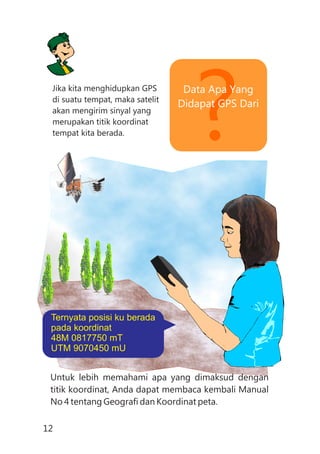

15. ?Data Apa Yang
Didapat GPS Dari
Jika kita menghidupkan GPS
di suatu tempat, maka satelit
akan mengirim sinyal yang
merupakan titik koordinat
tempat kita berada.
Untuk lebih memahami apa yang dimaksud dengan
titik koordinat, Anda dapat membaca kembali Manual
No 4 tentang Geografi dan Koordinat peta.
Ternyata posisi ku berada
pada koordinat
48M 0817750 mT
UTM 9070450 mU
12

16. Global Positioning System (GPS)Receiver GPS Garmin 12XL
Receiver atau alat penerima GPS yang biasa
digunakan dalam pemetaan partisipatif adalah
Garmin 12XL yang penggunaannya sangat mudah.
GOTO untuk menuju
satu titik (navigasi)
PAGE untuk
membuka halaman
berikutnya dalam
GPS
QUIT untuk keluar
dari halaman yang
ENTER untuk
menyatakan
pilihan (Ya/Tidak)
MARK untuk
mengambil titik
koordinat
TOMBOL MERAH
untuk menyalakan
PENGGERAK KURSOR
13

17. Cara Menggunakan GPS
TIPS :
Dalam mengoperasikan GPS,
dianjurkan untuk menggunakan
baterai jenis Alkaline.
Hidupkan Receiver GPS
dengan menekan
tombol berwarna merah
sampai muncul logo
Garmin 12XL.
1.
Tunggu sampai layar
Receiver GPS
memunculkan sinyal
satelit hingga bertuliskan
angka 3D pada sisi pojok
kiri atas dan nilai EPE
sekecil mungkin, di pojok
kanan atas, jika bisa <10
2.
Receiver Garmin 12XL
siap untuk digunakan.
3.
14

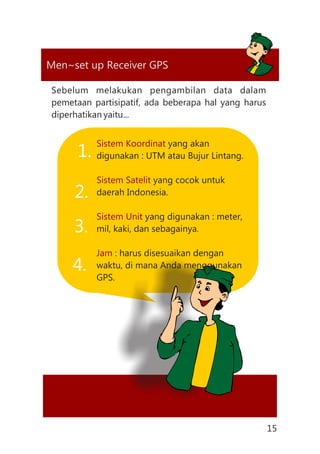

18. Global Positioning System (GPS)Men~set up Receiver GPS
Sebelum melakukan pengambilan data dalam
pemetaan partisipatif, ada beberapa hal yang harus
diperhatikan yaitu...
Sistem Koordinat
Sistem Satelit
Sistem Unit
Jam
yang akan
digunakan : UTM atau Bujur Lintang.
yang cocok untuk
daerah Indonesia.
yang digunakan : meter,
mil, kaki, dan sebagainya.
: harus disesuaikan dengan
waktu, di mana Anda menggunakan
GPS.
1.
2.
3.
4.
15

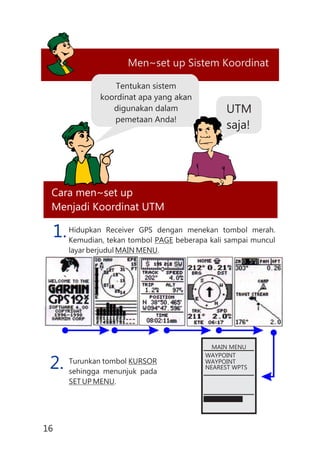

19. Men~set up Sistem Koordinat
Cara men~set up
Menjadi Koordinat UTM
Tentukan sistem
koordinat apa yang akan
digunakan dalam
pemetaan Anda!
UTM
saja!
Hidupkan Receiver GPS dengan menekan tombol merah.
Kemudian, tekan tombol PAGE beberapa kali sampai muncul
layar berjudul MAIN MENU.
Turunkan tombol KURSOR
sehingga menunjuk pada
SET UP MENU.
1.
2.
MAIN MENU
WAYPOINT
WAYPOINT
NEAREST WPTS
16

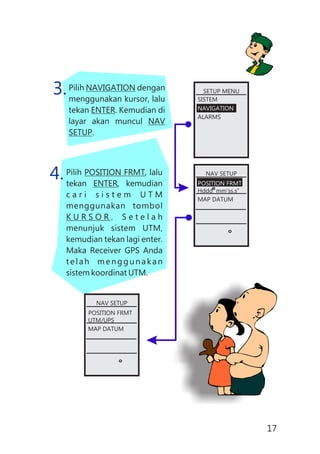

20. Pilih NAVIGATION dengan
menggunakan kursor, lalu
tekan ENTER. Kemudian di
layar akan muncul NAV
SETUP.
Pilih POSITION FRMT, lalu
tekan ENTER, kemudian
c a r i s i s t e m U T M
menggunakan tombol
K U R S O R . S e t e l a h
menunjuk sistem UTM,
kemudian tekan lagi enter.
Maka Receiver GPS Anda
telah menggunakan
sistem koordinat UTM.
3.
4.
SETUP MENU
SISTEM
NAVIGATION
ALARMS
NAV SETUP
POSITION FRMT
Hddd mm’ss.s”
MAP DATUM
NAV SETUP
POSITION FRMT
UTM/UPS
MAP DATUM
17

21. Sistem Satelit
Sistem satelit dalam receiver GPS biasa disebut MAP
DATUM. Sistem satelit yang biasa digunakan di
Indonesia ialah WGS 84. Untuk mendapatkan MAP
DATUM WGS 84, caranya sebagai berikut...
Tekan PAGE beberapa kali
sampai muncul layar
berjudul MAIN MENU.
Pilih SETUP MENU, tekan
ENTER sampai muncul
layar berjudul SETUP
MENU.
1.
2.
Pilih NAVIGATION lalu
tekan ENTER. Di layar akan
muncul NAV SETUP.
3.
MAIN MENU
WAYPOINT
WAYPOINT
NEAREST WPTS
SETUP MENU
SISTEM
NAVIGATION
ALARMS
NAV SETUP
POSITION FRMT
UTM/UPS
MAP DATUM
18

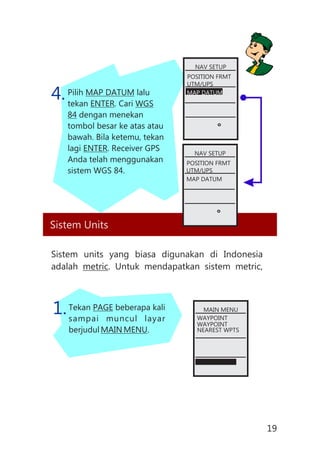

22. Pilih MAP DATUM lalu
tekan ENTER. Cari WGS
84 dengan menekan
tombol besar ke atas atau
bawah. Bila ketemu, tekan
lagi ENTER. Receiver GPS
Anda telah menggunakan
sistem WGS 84.
4.
Sistem Units
Sistem units yang biasa digunakan di Indonesia
adalah metric. Untuk mendapatkan sistem metric,
Tekan PAGE beberapa kali
sampai muncul layar
berjudul MAIN MENU.
1.
NAV SETUP
POSITION FRMT
UTM/UPS
MAP DATUM
NAV SETUP
POSITION FRMT
UTM/UPS
MAP DATUM
MAIN MENU
WAYPOINT
WAYPOINT
NEAREST WPTS
19

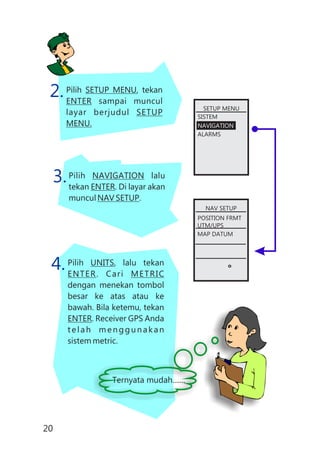

23. Pilih SETUP MENU, tekan
ENTER sampai muncul
layar berjudul SETUP
MENU.
2.
Pilih NAVIGATION lalu
tekan ENTER. Di layar akan
muncul NAV SETUP.
3.
Pilih UNITS, lalu tekan
ENTER. Cari METRIC
dengan menekan tombol
besar ke atas atau ke
bawah. Bila ketemu, tekan
ENTER. Receiver GPS Anda
telah menggunakan
sistem metric.
4.
SETUP MENU
SISTEM
NAVIGATION
ALARMS
NAV SETUP
POSITION FRMT
UTM/UPS
MAP DATUM
Ternyata mudah.......
20

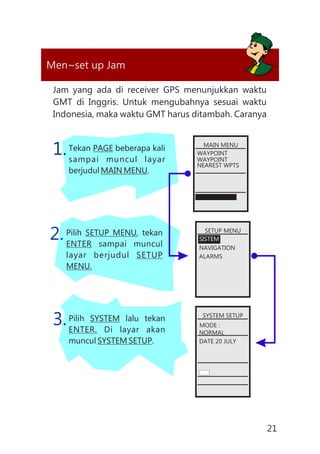

24. Men~set up Jam
Jam yang ada di receiver GPS menunjukkan waktu
GMT di Inggris. Untuk mengubahnya sesuai waktu
Indonesia, maka waktu GMT harus ditambah. Caranya
Tekan PAGE beberapa kali
sampai muncul layar
berjudul MAIN MENU.
Pilih SETUP MENU, tekan
ENTER sampai muncul
layar berjudul SETUP
MENU.
1.
2.
Pilih SYSTEM lalu tekan
ENTER. Di layar akan
muncul SYSTEM SETUP.
3.
MAIN MENU
WAYPOINT
WAYPOINT
NEAREST WPTS
SETUP MENU
SISTEM
NAVIGATION
ALARMS
SYSTEM SETUP
MODE :
NORMAL
DATE 20 JULY
21

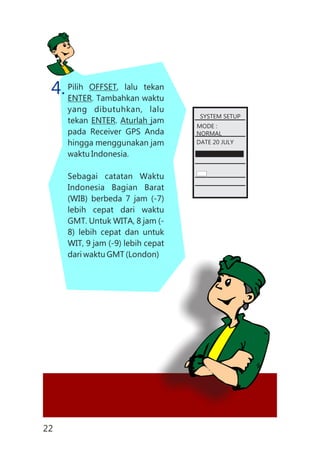

25. Pilih OFFSET, lalu tekan
ENTER. Tambahkan waktu
yang dibutuhkan, lalu
tekan ENTER. Aturlah jam
pada Receiver GPS Anda
hingga menggunakan jam
waktu Indonesia.
Sebagai catatan Waktu
Indonesia Bagian Barat
(WIB) berbeda 7 jam (-7)
lebih cepat dari waktu
GMT. Untuk WITA, 8 jam (-
8) lebih cepat dan untuk
WIT, 9 jam (-9) lebih cepat
dari waktu GMT (London)
4.
SYSTEM SETUP
MODE :
NORMAL
DATE 20 JULY
22

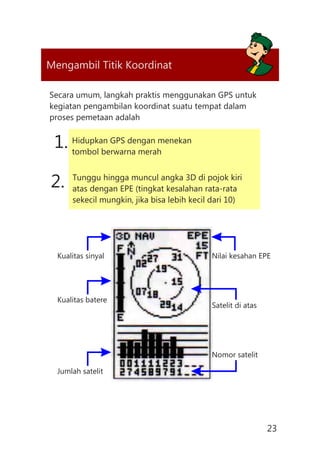

26. Mengambil Titik Koordinat
Secara umum, langkah praktis menggunakan GPS untuk
kegiatan pengambilan koordinat suatu tempat dalam
proses pemetaan adalah
1. Hidupkan GPS dengan menekan
tombol berwarna merah
2. Tunggu hingga muncul angka 3D di pojok kiri
atas dengan EPE (tingkat kesalahan rata-rata
sekecil mungkin, jika bisa lebih kecil dari 10)
Kualitas sinyal Nilai kesahan EPE
Kualitas batere
Jumlah satelit
Satelit di atas
Nomor satelit
23

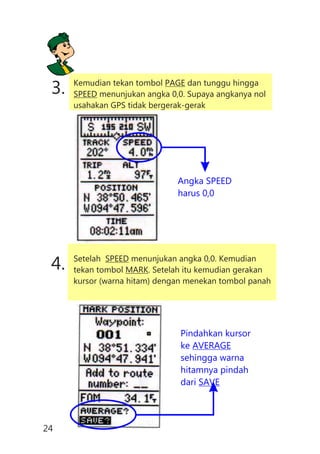

27. 3. Kemudian tekan tombol PAGE dan tunggu hingga
SPEED menunjukan angka 0,0. Supaya angkanya nol
usahakan GPS tidak bergerak-gerak
Angka SPEED
harus 0,0
4. Setelah SPEED menunjukan angka 0,0. Kemudian
tekan tombol MARK. Setelah itu kemudian gerakan
kursor (warna hitam) dengan menekan tombol panah
Pindahkan kursor
ke AVERAGE
sehingga warna
hitamnya pindah
dari SAVE
24

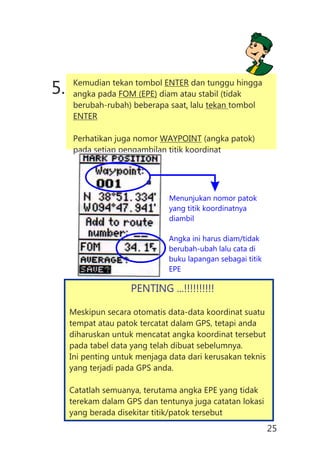

28. 5. Kemudian tekan tombol ENTER dan tunggu hingga
angka pada FOM (EPE) diam atau stabil (tidak
berubah-rubah) beberapa saat, lalu tekan tombol
ENTER
Perhatikan juga nomor WAYPOINT (angka patok)
pada setiap pengambilan titik koordinat
Angka ini harus diam/tidak
berubah-ubah lalu cata di
buku lapangan sebagai titik
EPE
Menunjukan nomor patok
yang titik koordinatnya
diambil
PENTING ...!!!!!!!!!!
Meskipun secara otomatis data-data koordinat suatu
tempat atau patok tercatat dalam GPS, tetapi anda
diharuskan untuk mencatat angka koordinat tersebut
pada tabel data yang telah dibuat sebelumnya.
Ini penting untuk menjaga data dari kerusakan teknis
yang terjadi pada GPS anda.
Catatlah semuanya, terutama angka EPE yang tidak
terekam dalam GPS dan tentunya juga catatan lokasi
yang berada disekitar titik/patok tersebut
25

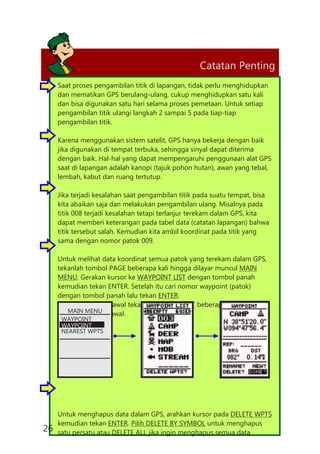

29. Catatan Penting
Saat proses pengambilan titik di lapangan, tidak perlu menghidupkan
dan mematikan GPS berulang-ulang, cukup menghidupkan satu kali
dan bisa digunakan satu hari selama proses pemetaan. Untuk setiap
pengambilan titik ulangi langkah 2 sampai 5 pada tiap-tiap
pengambilan titik.
Karena menggunakan sistem satelit, GPS hanya bekerja dengan baik
jika digunakan di tempat terbuka, sehingga sinyal dapat diterima
dengan baik. Hal-hal yang dapat mempengaruhi penggunaan alat GPS
saat di lapangan adalah kanopi (tajuk pohon hutan), awan yang tebal,
lembah, kabut dan ruang tertutup.
Jika terjadi kesalahan saat pengambilan titik pada suatu tempat, bisa
kita abaikan saja dan melakukan pengambilan ulang. Misalnya pada
titik 008 terjadi kesalahan tetapi terlanjur terekam dalam GPS, kita
dapat memberi keterangan pada tabel data (catatan lapangan) bahwa
titik tersebut salah. Kemudian kita ambil koordinat pada titik yang
sama dengan nomor patok 009.
Untuk melihat data koordinat semua patok yang terekam dalam GPS,
tekanlah tombol PAGE beberapa kali hingga dilayar muncul MAIN
MENU. Gerakan kursor ke WAYPOINT LIST dengan tombol panah
kemudian tekan ENTER. Setelah itu cari nomor waypoint (patok)
dengan tombol panah lalu tekan ENTER.
Untuk kembali ke awal tekan PAGE atau QUIT beberapa kali hingga
muncul tampilan awal.
Untuk menghapus data dalam GPS, arahkan kursor pada DELETE WPTS
kemudian tekan ENTER. Pilih DELETE BY SYMBOL untuk menghapus
satu persatu atau DELETE ALL jika ingin menghapus semua data
MAIN MENU
WAYPOINT
WAYPOINT
NEAREST WPTS
26
