TURBIN
- 1. DISTRIBUSI DAN TRANSMISI IMRAN AMIN RASYID Pembimbing: Ir. Tasrief AS/ Ir.Makmur Saini, MT 1 2 3 4 5 6 7 8 9 10 13 11 12

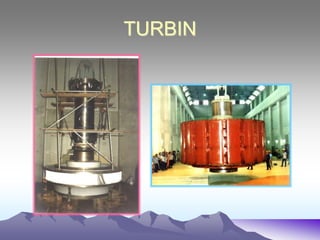

- 2. TURBIN

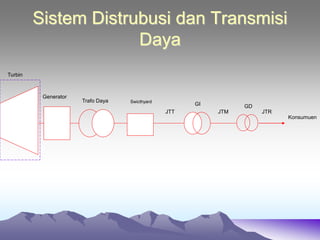

- 3. Sistem Distrubusi dan Transmisi Daya Trafo Daya Turbin Generator Swicthyard JTT GI JTM GD JTR Konsumuen

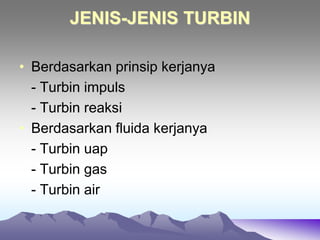

- 5. JENIS-JENIS TURBIN • Berdasarkan prinsip kerjanya - Turbin impuls - Turbin reaksi • Berdasarkan fluida kerjanya - Turbin uap - Turbin gas - Turbin air

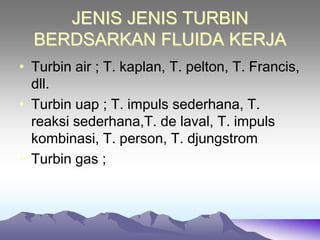

- 6. JENIS JENIS TURBIN BERDSARKAN FLUIDA KERJA • Turbin air ; T. kaplan, T. pelton, T. Francis, dll. • Turbin uap ; T. impuls sederhana, T. reaksi sederhana,T. de laval, T. impuls kombinasi, T. person, T. djungstrom • Turbin gas ;

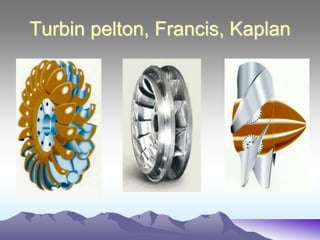

- 7. Turbin pelton, Francis, Kaplan
- 8. Turbin Gas

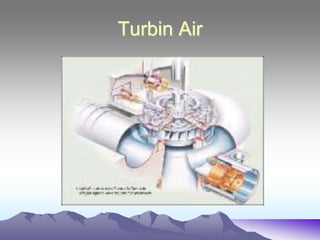

- 9. Turbin Air

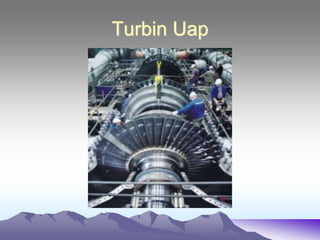

- 10. Turbin Uap

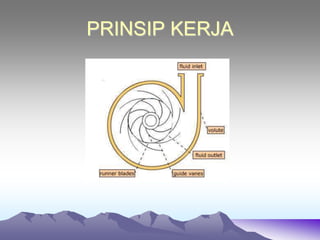

- 11. PRINSIP KERJA

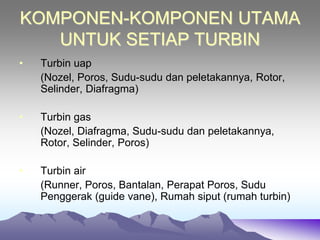

- 12. KOMPONEN-KOMPONEN UTAMA UNTUK SETIAP TURBIN • Turbin uap (Nozel, Poros, Sudu-sudu dan peletakannya, Rotor, Selinder, Diafragma) • Turbin gas (Nozel, Diafragma, Sudu-sudu dan peletakannya, Rotor, Selinder, Poros) • Turbin air (Runner, Poros, Bantalan, Perapat Poros, Sudu Penggerak (guide vane), Rumah siput (rumah turbin)
- 13. LINE DIAGRAM

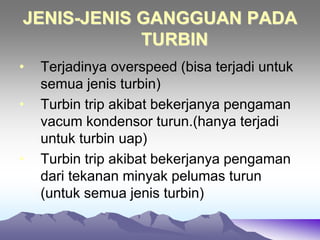

- 14. JENIS-JENIS GANGGUAN PADA TURBIN • Terjadinya overspeed (bisa terjadi untuk semua jenis turbin) • Turbin trip akibat bekerjanya pengaman vacum kondensor turun.(hanya terjadi untuk turbin uap) • Turbin trip akibat bekerjanya pengaman dari tekanan minyak pelumas turun (untuk semua jenis turbin)

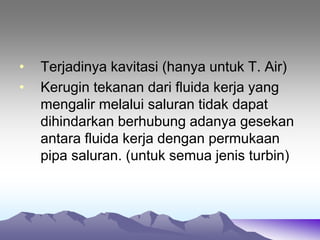

- 15. • Terjadinya kavitasi (hanya untuk T. Air) • Kerugin tekanan dari fluida kerja yang mengalir melalui saluran tidak dapat dihindarkan berhubung adanya gesekan antara fluida kerja dengan permukaan pipa saluran. (untuk semua jenis turbin)

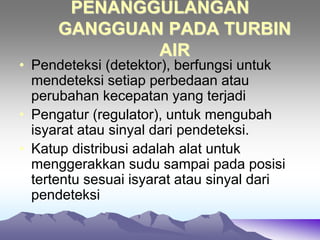

- 16. PENANGGULANGAN GANGGUAN PADA TURBIN AIR • Pendeteksi (detektor), berfungsi untuk mendeteksi setiap perbedaan atau perubahan kecepatan yang terjadi • Pengatur (regulator), untuk mengubah isyarat atau sinyal dari pendeteksi. • Katup distribusi adalah alat untuk menggerakkan sudu sampai pada posisi tertentu sesuai isyarat atau sinyal dari pendeteksi
- 17. Penanggulangan gangguan untuk turbin uap • Bahan dari Nozzel dibuat dari material yang lebih baik. • Digunakan minyak pelumas yang sesuai dengan standar (spesifikasi) dan dilalukan pergantian minyak pelumas sesuai dengan jadwal teknis perawatan.

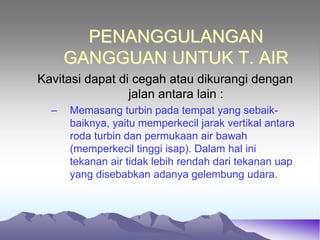

- 18. PENANGGULANGAN GANGGUAN UNTUK T. AIR Kavitasi dapat di cegah atau dikurangi dengan jalan antara lain : – Memasang turbin pada tempat yang sebaik- baiknya, yaitu memperkecil jarak vertikal antara roda turbin dan permukaan air bawah (memperkecil tinggi isap). Dalam hal ini tekanan air tidak lebih rendah dari tekanan uap yang disebabkan adanya gelembung udara.

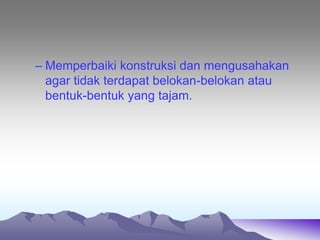

- 19. – Memperbaiki konstruksi dan mengusahakan agar tidak terdapat belokan-belokan atau bentuk-bentuk yang tajam.

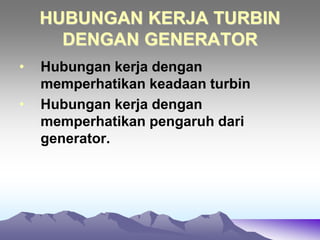

- 20. HUBUNGAN KERJA TURBIN DENGAN GENERATOR • Hubungan kerja dengan memperhatikan keadaan turbin • Hubungan kerja dengan memperhatikan pengaruh dari generator.
