2. Cara menhubungkan 2 Router
1. Kita buat dulu desainnya seperti gambar ini (untuk tiap devicenya pakai yang generic)
2. Atur IP Addess untuk tiap-tiap PC nya:
- klik PC0 pilih tab desktop lalu IP Configuration dan atur seperti ini :

3. - klik PC1 pilih tab desktop lalu IP Configuration dan atur seperti ini :
klik PC2 pilih tab desktop lalu IP Configuration dan atur seperti ini :

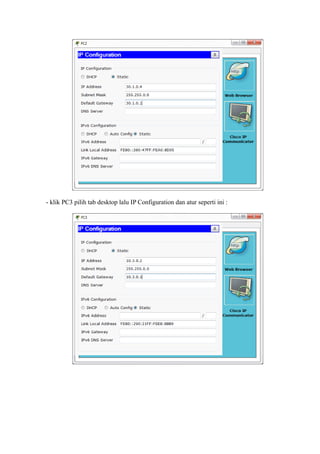

4. - klik PC3 pilih tab desktop lalu IP Configuration dan atur seperti ini :

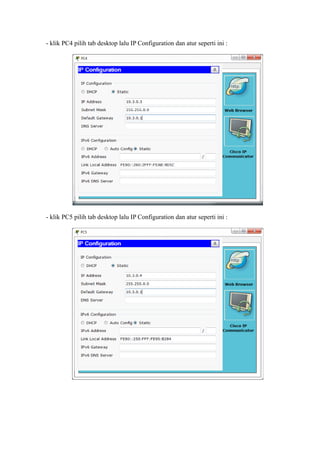

5. - klik PC4 pilih tab desktop lalu IP Configuration dan atur seperti ini :
- klik PC5 pilih tab desktop lalu IP Configuration dan atur seperti ini :

6. 3. Buat koneksinya, antara PC dengan SWITCH (gunakan yang generic) gunakan KABEL
STRAIGHT , kemudian antara SWITCH dengan ROUTER (gunakan yang generic) juga
gunakan KABEL STRAIGHT, lalu antara ROUTER dengan ROUTER gunakan
KABEL SERIAL ( DTE ).
Perhatikan interface yang dipakai ketika menghubungkan antara switch dengan
router,disini untuk koneksi switch-router saya menggunakan interface fastethernet 0/0
pada routernya dan serial 2/0 untuk koneksi router 0 – router 1.

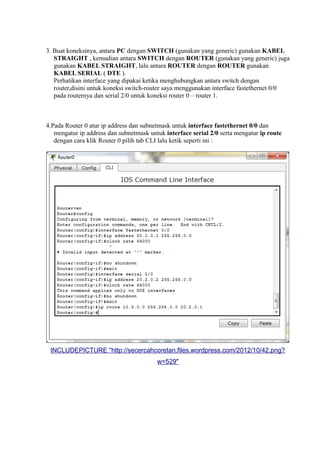

4.Pada Router 0 atur ip address dan subnetmask untuk interface fastethernet 0/0 dan
mengatur ip address dan subnetmask untuk interface serial 2/0 serta mengatur ip route
dengan cara klik Router 0 pilih tab CLI lalu ketik seperti ini :
INCLUDEPICTURE "http://secercahcoretan.files.wordpress.com/2012/10/42.png?
w=529"

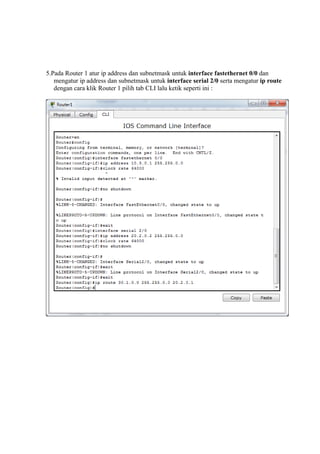

7. 5.Pada Router 1 atur ip address dan subnetmask untuk interface fastethernet 0/0 dan
mengatur ip address dan subnetmask untuk interface serial 2/0 serta mengatur ip route
dengan cara klik Router 1 pilih tab CLI lalu ketik seperti ini :

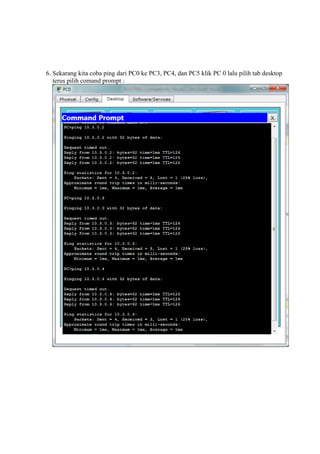

8. 6. Sekarang kita coba ping dari PC0 ke PC3, PC4, dan PC5 klik PC 0 lalu pilih tab desktop
terus pilih comand prompt :

9. 7. Sekarang kita coba ping dari PC5 ke PC0, PC1, dan PC2 klik PC 5 lalu pilih tab desktop
terus pilih comand prompt :
Dari hasil di atas menunjukan reply sehingga routing sudah dikatakan berhasil.

10. SCRIPT UNTUK MENGATUR ROUTER

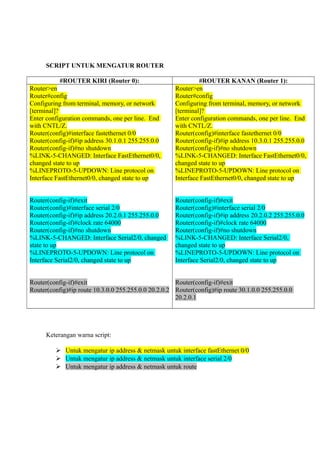

#ROUTER KIRI (Router 0): #ROUTER KANAN (Router 1):
Router>en
Router#config
Configuring from terminal, memory, or network
[terminal]?
Enter configuration commands, one per line. End
with CNTL/Z.
Router(config)#interface fastethernet 0/0
Router(config-if)#ip address 30.1.0.1 255.255.0.0
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/0,
changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on
Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#interface serial 2/0
Router(config-if)#ip address 20.2.0.1 255.255.0.0
Router(config-if)#clock rate 64000
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface Serial2/0, changed
state to up
%LINEPROTO-5-UPDOWN: Line protocol on
Interface Serial2/0, changed state to up
Router(config-if)#exit
Router(config)#ip route 10.3.0.0 255.255.0.0 20.2.0.2
Router>en
Router#config
Configuring from terminal, memory, or network
[terminal]?
Enter configuration commands, one per line. End
with CNTL/Z.
Router(config)#interface fastethernet 0/0
Router(config-if)#ip address 10.3.0.1 255.255.0.0
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface FastEthernet0/0,
changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on
Interface FastEthernet0/0, changed state to up
Router(config-if)#exit
Router(config)#interface serial 2/0
Router(config-if)#ip address 20.2.0.2 255.255.0.0
Router(config-if)#clock rate 64000
Router(config-if)#no shutdown
%LINK-5-CHANGED: Interface Serial2/0,
changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on
Interface Serial2/0, changed state to up
Router(config-if)#exit
Router(config)#ip route 30.1.0.0 255.255.0.0
20.2.0.1
Keterangan warna script:
 Untuk mengatur ip address & netmask untuk interface fastEthernet 0/0
 Untuk mengatur ip address & netmask untuk interface serial 2/0
 Untuk mengatur ip address & netmask untuk route
