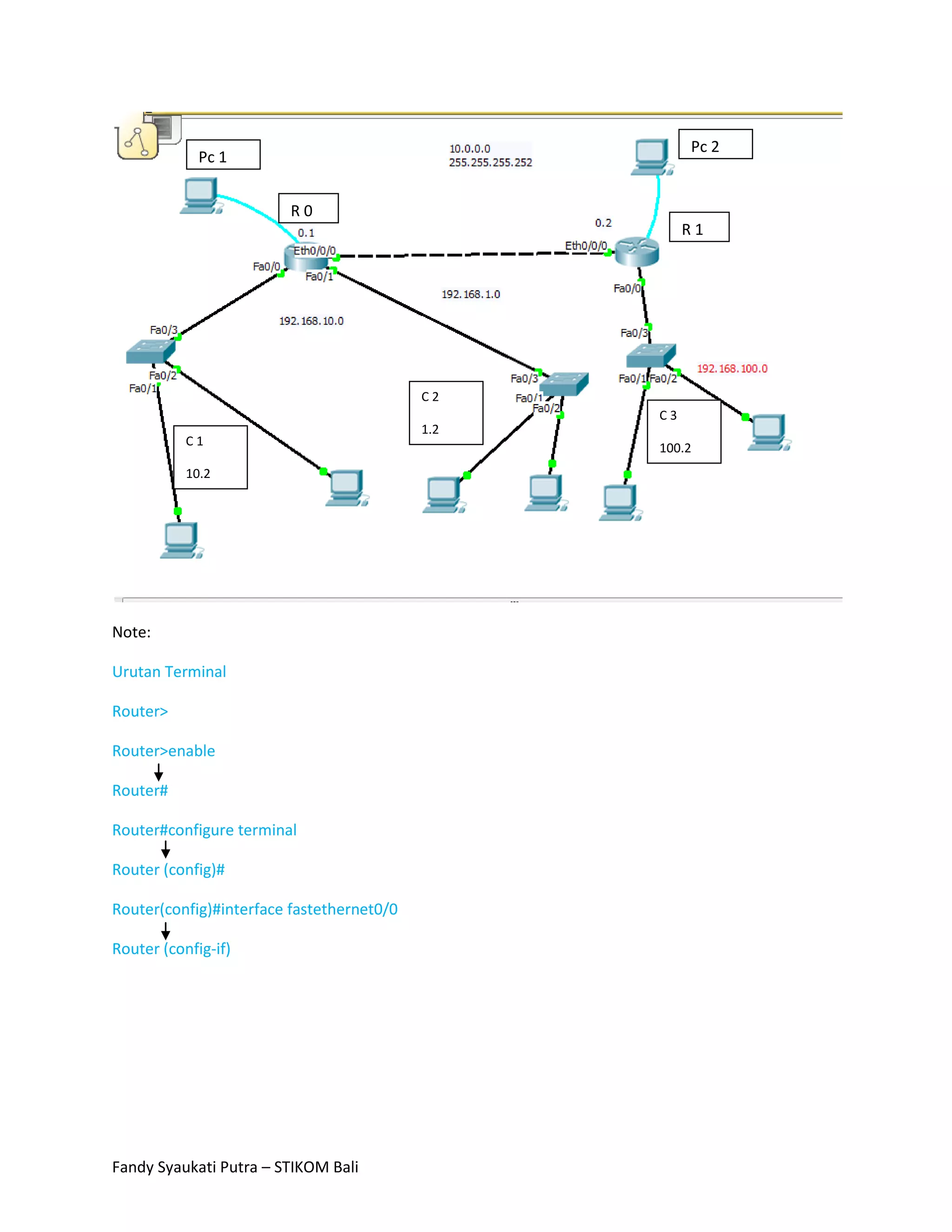

- 1. Pc 2 Pc 1 R0 R1 C2 C3 1.2 C1 100.2 10.2 Note: Urutan Terminal Router> Router>enable Router# Router#configure terminal Router (config)# Router(config)#interface fastethernet0/0 Router (config-if) Fandy Syaukati Putra – STIKOM Bali
- 2. Router> Router#exit Router# Router (config)#exit Router(config)# Router (config-if)#exit Langkahpertama : Definisikan ip router : 1. Router 0 - Pada PC 1, klik terminal - Ketika sudah masuk terminal, ada pertanyaan, jawab no Fandy Syaukati Putra – STIKOM Bali

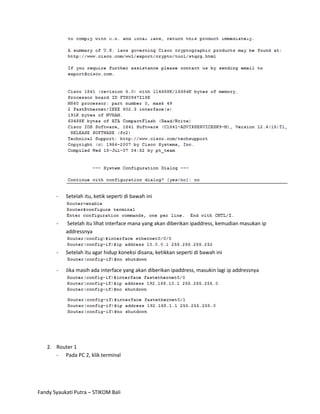

- 3. - Setelah itu, ketik seperti di bawah ini - Setelah itu lihat interface mana yang akan diberikan ipaddress, kemudian masukan ip addressnya - Setelah itu agar hidup koneksi disana, ketikkan seperti di bawah ini - Jika masih ada interface yang akan diberikan ipaddress, masukin lagi ip addressnya 2. Router 1 - Pada PC 2, klik terminal Fandy Syaukati Putra – STIKOM Bali

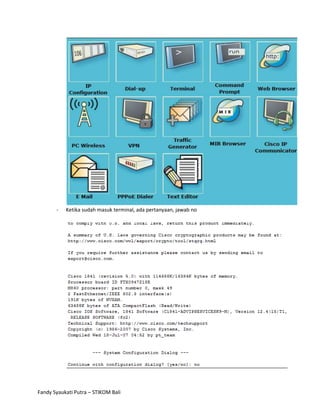

- 4. - Ketika sudah masuk terminal, ada pertanyaan, jawab no Fandy Syaukati Putra – STIKOM Bali

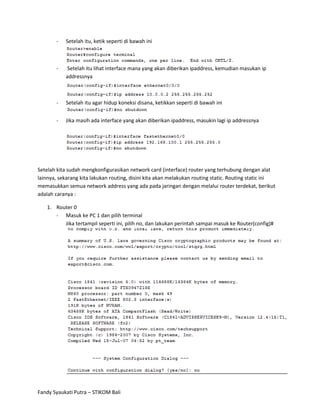

- 5. - Setelah itu, ketik seperti di bawah ini - Setelah itu lihat interface mana yang akan diberikan ipaddress, kemudian masukan ip addressnya - Setelah itu agar hidup koneksi disana, ketikkan seperti di bawah ini - Jika masih ada interface yang akan diberikan ipaddress, masukin lagi ip addressnya Setelah kita sudah mengkonfigurasikan network card (interface) router yang terhubung dengan alat lainnya, sekarang kita lakukan routing, disini kita akan melakukan routing static. Routing static ini memasukkan semua network address yang ada pada jaringan dengan melalui router terdekat, berikut adalah caranya : 1. Router 0 - Masuk ke PC 1 dan pilih terminal Jika tertampil seperti ini, pilih no, dan lakukan perintah sampai masuk ke Router(config)# Fandy Syaukati Putra – STIKOM Bali

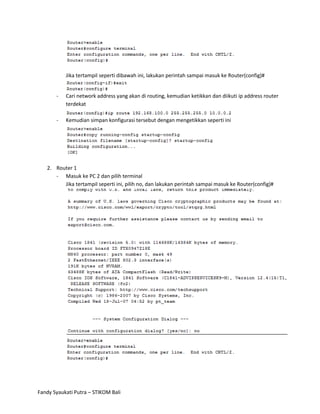

- 6. Jika tertampil sepertidibawah ini, lakukan perintah sampai masuk ke Router(config)# - Cari network address yang akan di routing, kemudian ketikkan dan diikuti ip address router terdekat - Kemudian simpan konfigurasi tersebut dengan mengetikkan seperti ini 2. Router 1 - Masuk ke PC 2 dan pilih terminal Jika tertampil seperti ini, pilih no, dan lakukan perintah sampai masuk ke Router(config)# Fandy Syaukati Putra – STIKOM Bali

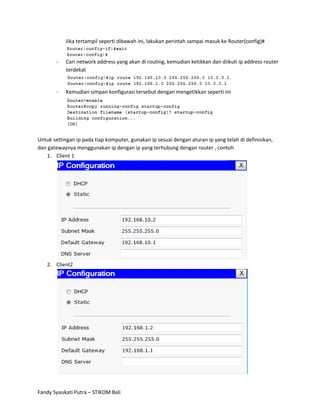

- 7. Jika tertampil sepertidibawah ini, lakukan perintah sampai masuk ke Router(config)# - Cari network address yang akan di routing, kemudian ketikkan dan diikuti ip address router terdekat - Kemudian simpan konfigurasi tersebut dengan mengetikkan seperti ini Untuk settingan ip pada tiap komputer, gunakan ip sesuai dengan aturan ip yang telah di definisikan, dan gatewaynya menggunakan ip dengan ip yang terhubung dengan router , contoh 1. Client 1 2. Client2 Fandy Syaukati Putra – STIKOM Bali

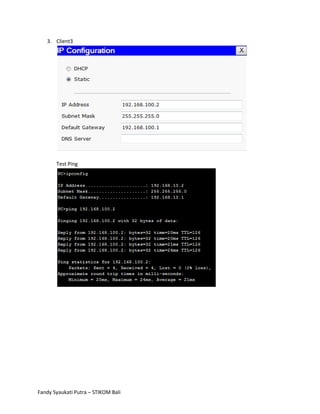

- 8. 3. Client3 Test Ping Fandy Syaukati Putra – STIKOM Bali
- 9. Fandy Syaukati Putra– STIKOM Bali
