Terapi Ultrasound I.pptx
- 1. Terapi Ultrasound (US) Aditya JohanRomadhon, SST.FT, M.Fis

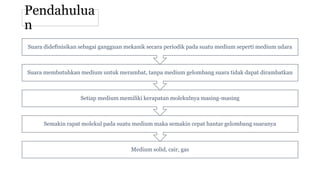

- 2. Pendahulua n Medium solid, cair,gas Semakin rapat molekul pada suatu medium maka semakin cepat hantar gelombang suaranya Setiap medium memiliki kerapatan molekulnya masing-masing Suara membutuhkan medium untuk merambat, tanpa medium gelombang suara tidak dapat dirambatkan Suara didefinisikan sebagai gangguan mekanik secara periodik pada suatu medium seperti medium udara
- 3.

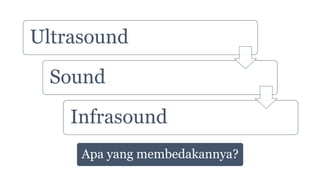

- 4. Klasifikasi Gelombang Suara 1 MHz= 1.000.000 Hz Terapi ultrasound (US) mempunyai frekuensi 1 & 3 MHz Infrasound berfrekuensi kurang dari 20 Hz Sound berfrekuensi 20-2000 Hz Ultrasound berfrekuensi lebih dari 2000 Hz
- 5. Gelombang suara adalahserangkaian gangguan mekanik berupa memampat dan meregangnya molekul pada medium menuju arah rambatnya (longitudinal waves)

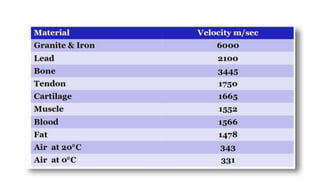

- 6. Kecepatan Rambat Gelombang Molekul padatiap medium pada dasarnya bergerak secara random konstan, semakin besar gerakan molekul maka mampu menimbulkan panas Kecepatan hantar gelombang suara lebih cepat pada medium dengan kerapatan molekul yang tinggi Solid > Liquid > Gas

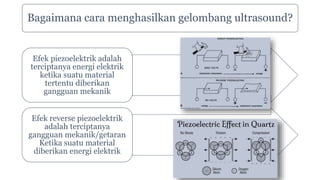

- 8. Bagaimana cara menghasilkangelombang ultrasound? Efek piezoelektrik adalah terciptanya energi elektrik ketika suatu material tertentu diberikan gangguan mekanik Efek reverse piezoelektrik adalah terciptanya gangguan mekanik/getaran Ketika suatu material diberikan energi elektrik

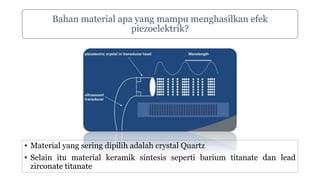

- 9. Bahan material apayang mampu menghasilkan efek piezoelektrik? • Material yang sering dipilih adalah crystal Quartz • Selain itu material keramik sintesis seperti barium titanate dan lead zirconate titanate
- 10. Indikator keamanan USdilihat dari BNR Beam Nonuniformity Ratio (BNR) adalah perbandingan kekuatan puncak gelombang ultrasound dengan kekuatan rerata gelombang BNR 1:4 berarti kuat gelombang 1 W/Cm2 dapat melonjak 4 kalinya semakin rendah BNR semakin aman dalam penggunaan terapi

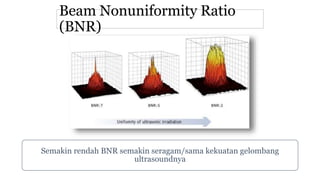

- 11. Beam Nonuniformity Ratio (BNR) Semakinrendah BNR semakin seragam/sama kekuatan gelombang ultrasoundnya

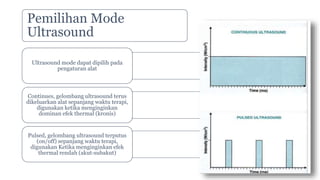

- 12. Pemilihan Mode Ultrasound Ultrasound modedapat dipilih pada pengaturan alat Continues, gelombang ultrasound terus dikeluarkan alat sepanjang waktu terapi, digunakan ketika menginginkan dominan efek thermal (kronis) Pulsed, gelombang ultrasound terputus (on/off) sepanjang waktu terapi, digunakan Ketika menginginkan efek thermal rendah (akut-subakut)

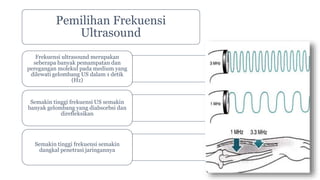

- 13. Pemilihan Frekuensi Ultrasound Frekuensi ultrasoundmerupakan seberapa banyak pemampatan dan peregangan molekul pada medium yang dilewati gelombang US dalam 1 detik (Hz) Semakin tinggi frekuensi US semakin banyak gelombang yang diabsorbsi dan direfleksikan Semakin tinggi frekuensi semakin dangkal penetrasi jaringannya

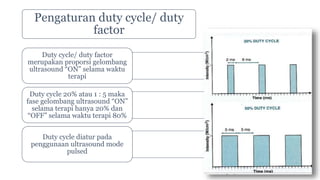

- 14. Pengaturan duty cycle/duty factor Duty cycle/ duty factor merupakan proporsi gelombang ultrasound “ON” selama waktu terapi Duty cycle 20% atau 1 : 5 maka fase gelombang ultrasound “ON” selama terapi hanya 20% dan “OFF” selama waktu terapi 80% Duty cycle diatur pada penggunaan ultrasound mode pulsed

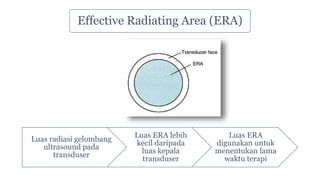

- 15. Effective Radiating Area(ERA) Luas radiasi gelombang ultrasound pada transduser Luas ERA lebih kecil daripada luas kepala transduser Luas ERA digunakan untuk menentukan lama waktu terapi
- 16. Fresnel Zone danFraunhofer Zone • Pola gelombang yang irregular pada area dekat disebut sebagai Fresnel zone • Pola gelombang menyebar secara regular pada area jauh disebut sebagai Fraunhofer zone
- 17.
