struktur kayu
1. Desain Struktur Kayu
Sambungan Gigi
Civil Engineering Department
Faculty of Engineering & Computer Science
UNIVERSITAS TEKNOKRAT INDONESIA
Presented by
Galuh Pramita
2. SAMBUNGAN GIGI

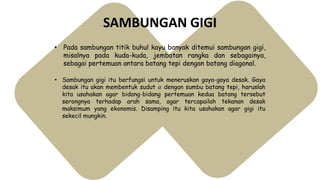

• Pada sambungan titik buhul kayu banyak ditemui sambungan gigi,
misalnya pada kuda-kuda, jembatan rangka dan sebagainya,
sebagai pertemuan antara batang tepi dengan batang diagonal.
• Sambungan gigi itu berfungsi untuk meneruskan gaya-gaya desak. Gaya
desak itu akan membentuk sudut 𝛼 dengan sumbu batang tepi, haruslah
kita usahakan agar bidang-bidang pertemuan kedua batang tersebut
serongnya terhadap arah sama, agar tercapailah tekanan desak
maksimum yang ekonomis. Disamping itu kita usahakan agar gigi itu
sekecil mungkin.

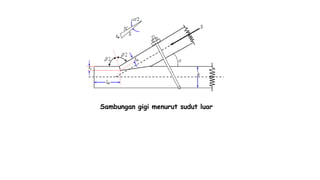

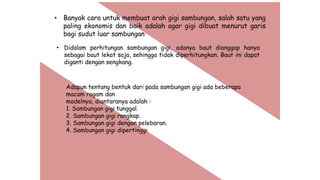

3. • Banyak cara untuk membuat arah gigi sambungan, salah satu yang
paling ekonomis dan baik adalah agar gigi dibuat menurut garis
bagi sudut luar sambungan
• Didalam perhitungan sambungan gigi, adanya baut dianggap hanya
sebagai baut lekat saja, sehingga tidak diperhitungkan. Baut ini dapat
diganti dengan sengkang.
Adapun tentang bentuk dari pada sambungan gigi ada beberapa
macam ragam dan
modelnya, diantaranya adalah :
1. Sambungan gigi tunggal.
2. Sambungan gigi rangkap.
3. Sambungan gigi dengan pelebaran.
4. Sambungan gigi dipertinggi

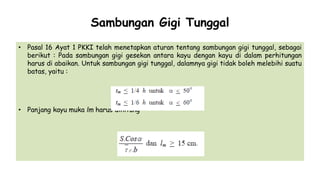

4. Sambungan Gigi Tunggal
• Pasal 16 Ayat 1 PKKI telah menetapkan aturan tentang sambungan gigi tunggal, sebagai
berikut : Pada sambungan gigi gesekan antara kayu dengan kayu di dalam perhitungan
harus di abaikan. Untuk sambungan gigi tunggal, dalamnya gigi tidak boleh melebihi suatu
batas, yaitu :

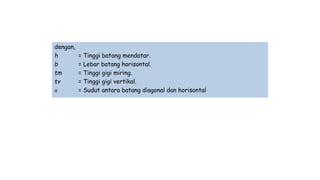

• Panjang kayu muka lm harus dihitung
5. dengan,
h = Tinggi batang mendatar.
b = Lebar batang horisontal.
tm = Tinggi gigi miring.
tv = Tinggi gigi vertikal.
𝛼 = Sudut antara batang diagonal dan horisontal

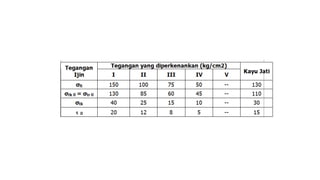

6.

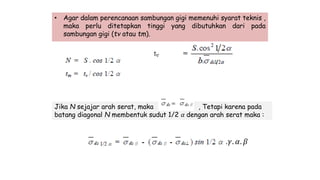

7. • Agar dalam perencanaan sambungan gigi memenuhi syarat teknis ,
maka perlu ditetapkan tinggi yang dibutuhkan dari pada
sambungan gigi (tv atau tm).
Jika N sejajar arah serat, maka , Tetapi karena pada
batang diagonal N membentuk sudut 1/2 𝛼 dengan arah serat maka :
.𝛾. 𝛼. 𝛽

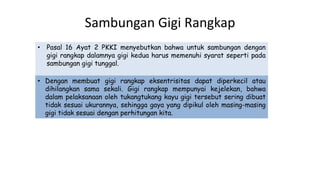

9. Sambungan Gigi Rangkap
• Pasal 16 Ayat 2 PKKI menyebutkan bahwa untuk sambungan dengan
gigi rangkap dalamnya gigi kedua harus memenuhi syarat seperti pada
sambungan gigi tunggal.
• Dengan membuat gigi rangkap eksentrisitas dapat diperkecil atau
dihilangkan sama sekali. Gigi rangkap mempunyai kejelekan, bahwa
dalam pelaksanaan oleh tukangtukang kayu gigi tersebut sering dibuat
tidak sesuai ukurannya, sehingga gaya yang dipikul oleh masing-masing
gigi tidak sesuai dengan perhitungan kita.
10.

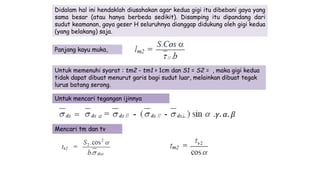

11. Didalam hal ini hendaklah diusahakan agar kedua gigi itu dibebani gaya yang
sama besar (atau hanya berbeda sedikit). Disamping itu dipandang dari
sudut keamanan, gaya geser H seluruhnya dianggap didukung oleh gigi kedua
(yang belakang) saja.
Panjang kayu muka,
Untuk memenuhi syarat : tm2 - tm1 > 1cm dan S1 = S2 = , maka gigi kedua
tidak dapat dibuat menurut garis bagi sudut luar, melainkan dibuat tegak
lurus batang serong.
Untuk mencari tegangan ijinnya
Mencari tm dan tv
.𝛾. 𝛼. 𝛽
