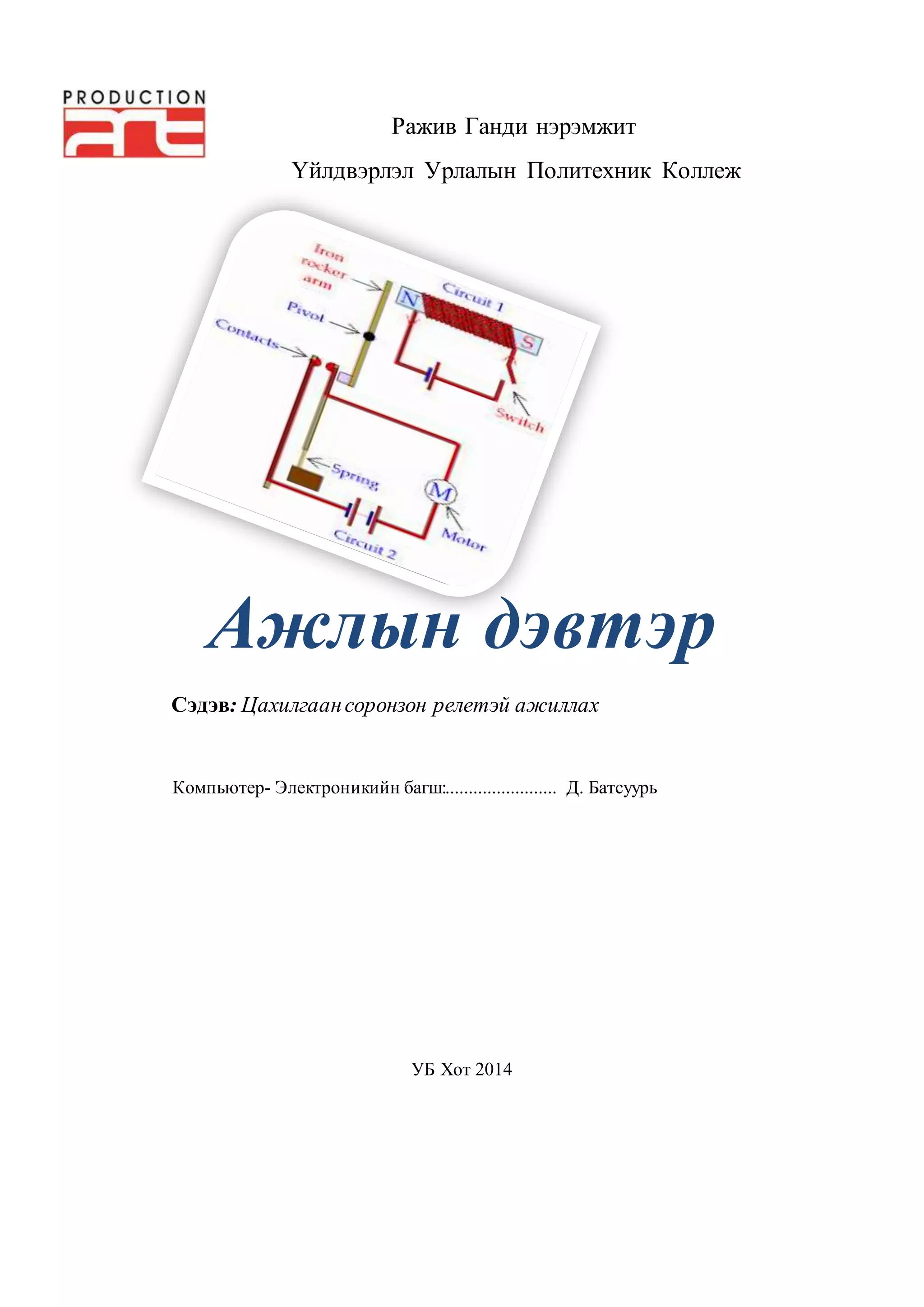

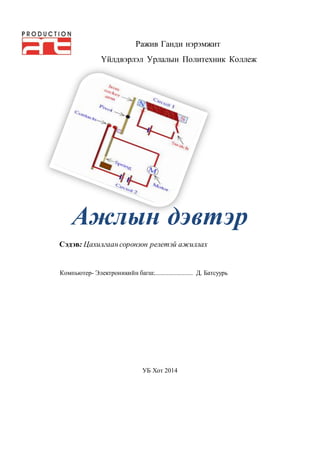

Ажлын дэвтэр

1. Ражив Ганди нэрэмжит
Үйлдвэрлэл Урлалын Политехник Коллеж
Ажлын дэвтэр
Сэдэв: Цахилгаансоронзон релетэй ажиллах
Компьютер- Электроникийн багш:........................ Д. Батсуурь
УБ Хот 2014

2. Ажилбар №1, 2, 3 хийж гүйцэтгэхэд анхаарах зүйлс:
1. 220В болон Тогтмол хүчдлийн үүсгүүртэй болгоомжтой ажиллана.
2. Хэмжүүрийн багажны хэмжих горимыг тохируулана.
3. Ажилбарыг гүйцэтгэхдээ зураг,схемийн дагуу хийж гүйцэтгэнэ.
4. Таамгаар хийж болохгүй.
5. Схем угсарч дуусаад заавал шалгаж үзнэ.
6. Тэжээлийн холболтыг хамгийн сүүлд хийнэ.
7. Ажлын явцад чадахгүй байгаа даалгавраа багшаас заавар зөвлөгөөг авч
гүйцэтгэнэ.

3. Ажилбар№1: Ажилбарыг хийж гүйцэтгэхдээ баг тус бүрт өөрт өгөгдсөн даалгаврыг
багийн гишүүд хамтран хийж гүйцэтгэнэ. Хугацаа:..
Реле бүхий цахилгаан хэлхээ
Лабораторын ажлын зорилго:
Цахилгаан соронзон релег таних хэлхээг унших
I. Лабораторын ажлын зорилm:
1. Электрон элементүүдийг сонгох.
2. Ажилбарыг хийж гүйцэтгэх /багаар ажиллах/
3. Дадлага ажлын үр дүнг дүгнэн ярилцах
II. Дадлага ажлыг хийж гүйцэтгэх
1. Ажилбар хийж гүйцэтгэх зааварчилгаатай танилцана
2. Өгөгдсөн электрон элементүүдээс зөвийг сонгоно.
3. Сонгосон элементүүдийг ажилбарын хуудсанд бөглөнө.
4. Ажлын явцад чадахгүй байгаа даалгавараа багшаас заавар зөвлөгөөг авч
гүйцэтгэнэ.

4. Баг тус бүрийн хийж гүйцэтгэх ажилбар.
I Баг II Баг
III Баг IV Баг

5. Ажилбар№2: Ажилбарыг хийж гүйцэтгэхдээ баг тус бүрт өөрт өгөгдсөн даалгаврыг
багийн гишүүд хамтран хийж гүйцэтгэнэ. Хугацаа:.20 мин
Цахилгаан соронзон релей бүхий удирдлага
Лабораторын ажлын зорилго:
Цахилгаан соронзон релег ашиглан гэрлэн дохионы удирдлагын системийг
баримжаалах
I. Лабораторын ажлын зорилm:
4. Дадлага ажлын схемтэй танилцаж ерөнхий ажиллагааг ярилцах
5. Дадлага ажилд хэрэглэгдэх элемент, багажны бүрэн бүтэн байдлыг
шалгах
6. Дадлага ажлын зааврын дагуу хэлхээг угсарах
7. Дадлага ажлыг хийж гүйцэтгэсэний дагуу багшийн зөвшөөрөлтэй
ажиллуулах
8. Дадлага ажлын үр дүнг дүгнэн ярилцах
II. Дадлага ажлыг хийж гүйцэтгэх зааварчилгаа
1. Ажилбар хийж гүйцэтгэх зааварчилгаатай танилцана
2. Ажилбарыг өгөгдсөн хугацаанд амжилттай хийж гүйцэтгэнэ.
3. Зураг, схемийн дагуу ажилбарыг хийж гүйцэтгэх
4. Ажлын явцад чадахгүй байгаа даалгавараа багшаас заавар зөвлөгөөг
авч гүйцэтгэнэ.
5. Схемийг холбож дууссаны дараа тэжээлийн хүчдлийг өгж
ажиллуулна.

6. Ажилбар№2: I Баг
Ерөнхий схем:
Зурагт схем:

7. Ажилбар№2: II Баг
Ерөнхий схем:
Зурагт схем:

8. Ажилбар№2: III Баг
Ерөнхий схем:
Зурагт схем:

9. Ажилбар№2: IV Баг
Ерөнхий схем:
Зурагт схем:

10. Ажилбар№3: Хугацаа: 3 минут
Релей хэмжих, шалгах
Лабораторын ажлын зорилго:
Цахилгаан соронзон релен хэмжих, шалгах чадвар эзэмших
I. Лабораторын ажлын зорилm:
1. Хэмжүүрийн багаж тохируулах
2. Ажилбарыг хийж гүйцэтгэх /багаар ажиллах/
3. Дадлага ажлын үр дүнг дүгнэн ярилцах
4. Дадлага ажлыг хийж гүйцэтгэх
1. Ажилбар хийж гүйцэтгэх зааварчилгаатай танилцана.
2. Хэмжүүрийн багажны хэмжих горимыг тохируулна.
3. Багын гишүүд хэмжилтийг хийж гүйцэтгэнэ.
4. Ажлын явцад чадахгүй байгаа даалгавраа багшаас заавар зөвлөгөөг
авч гүйцэтгэнэ.
5. Релег гэмтэлтэй болон гэмтэлгүйгээр явган тавина.

11. Ажилбар№3 хийж гүйцэтгэх зааварчилгаа схем зураг:
Ажилбарыг хийж гүйцэтгэх дараалал:
1. Схем зургийг дагуу ажилбарыг хийж гүйцэтгэх
2. Хэмжүүрийн багажны тохируулгийг дуут дохио эсвэл эсэргүүцэл дээр
тохируулах
3. Релен татагч ороомгийн эсэргүүцлийг хэмжих
4. Релен залгаастай контактыг хэмжих
5. Релен салгаастай контактыг хэмжих
Хэмжилтийн зураг:

12. Үнэлгээний хуудас
А. Бүтээгдэхүүний үнэлгээ
№ I Ажилбар
(хандлага)
II Ажилбар
(Чадвар)
III Ажилбар
(мэдлэг)
Үнэлгээ
1 I Баг
2 II Баг
3 III Баг
4 IV Баг
Баг бүр өгөгдсөн 3 ажилбарыг хийж гүйцэтгэнэ. (Чадсан, Чадаагүй) гэсэн
үнэлгээ цуглуулан өнөөдрийн хичээлийн үнэлгээгээ авна. 3 ажилбарыг бүгдийг хийж
чадсан бол чадамжтай, үгүй бол чадамжгүй гэсэн үнэлгээг авна.

13. Б. Явцын үнэлгээний хуудас
I баг
№ Гүйцэтгэлийн шалгуур үзүүлэлт Тийм үгүй
1 ХАБЭА хангаж ажилласан байдал
2 Багаар ажиллаж байгаа байдал
3 Ажилбарын зааварчилгаа схем,
зураг ашиглаж байгаа байдал
4 Схем холболтыг хийж гүйцэтгэж
байгаа байдал
II баг
№ Гүйцэтгэлийн шалгуур үзүүлэлт Тийм үгүй
1 ХАБЭА хангаж ажилласан байдал
2 Багаар ажиллаж байгаа байдал
3 Ажилбарын зааварчилгаа схем,
зураг ашиглаж байгаа байдал
4 Схем холболтыг хийж гүйцэтгэж
байгаа байдал
III баг
№ Гүйцэтгэлийн шалгуур үзүүлэлт Тийм үгүй
1 ХАБЭА хангаж ажилласан байдал
2 Багаар ажиллаж байгаа байдал
3 Ажилбарын зааварчилгаа схем,
зураг ашиглаж байгаа байдал
4 Схем холболтыг хийж гүйцэтгэж
байгаа байдал
IV баг
№ Гүйцэтгэлийн шалгуур үзүүлэлт Тийм үгүй
1 ХАБЭА хангаж ажилласан байдал
2 Багаар ажиллаж байгаа байдал
3 Ажилбарын зааварчилгаа схем,
зураг ашиглаж байгаа байдал
4 Схем холболтыг хийж гүйцэтгэж
байгаа байдал

14. Гэрийн даалгавар:
№ Чадамж эзэмшсэн Чадамж эзэмшээгүй
 Реленавтоматжуулалтыг
судлах
 Өнөөдрийн хичээлийн агуулгийг
судалж, бататган өөрийн болгох
 Релен автоматжуулалтыг судлах
