1. Компания Бюро ESG — системный интегратор, специализирующийся на консалтинге
в области автоматизации процессов проектно-конструкторской деятельности
в промышленном и гражданском строительстве, машиностроении, судостроении
и приборостроении.
Построение систем электронного
архива и систем управления
инженерными данными
А. Рындин, заместитель директора Бюро ESG
Л. Данилова, руководитель аналитической группы, к.ф-м.н

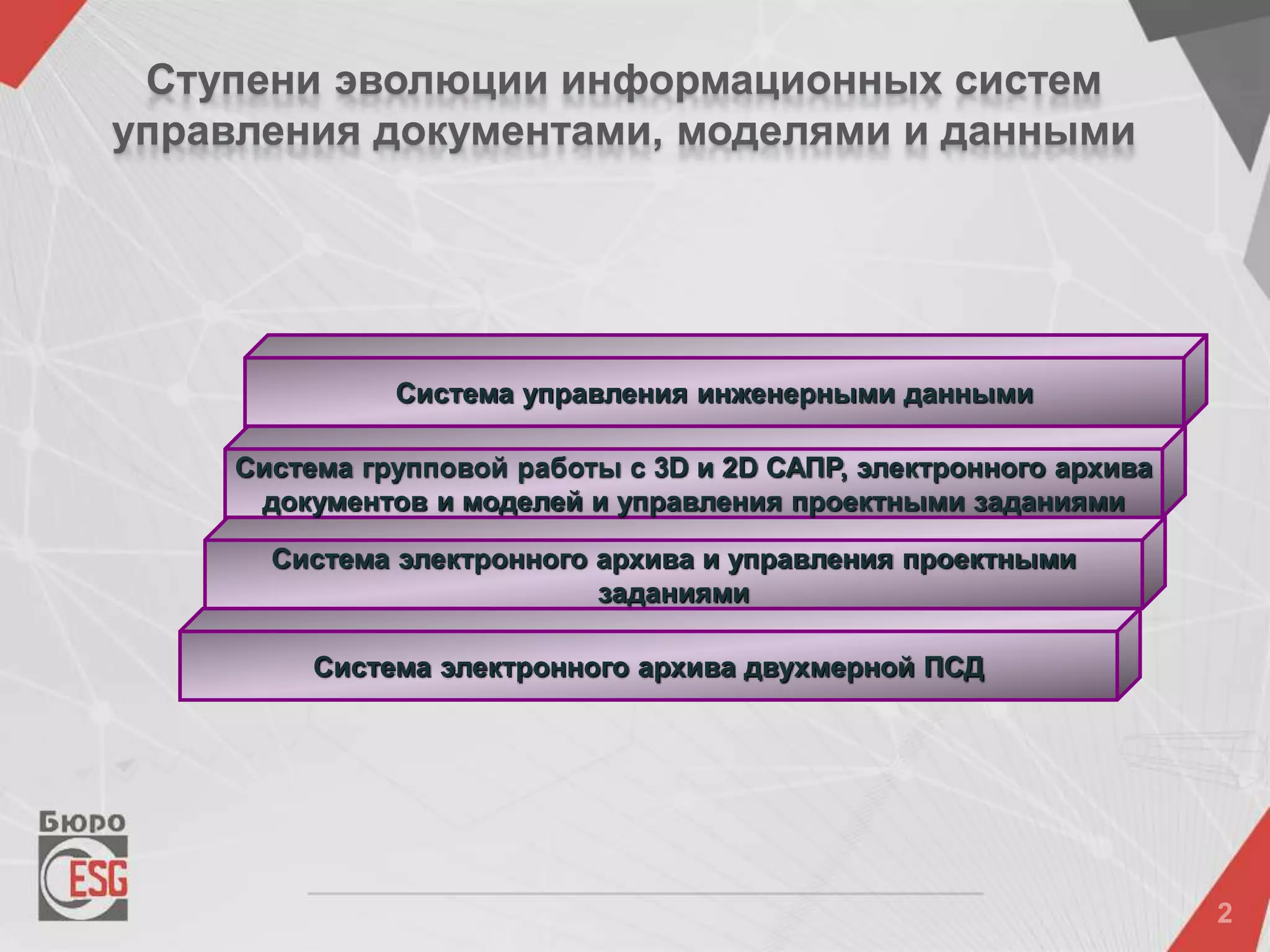

2. Ступени эволюции информационных систем
управления документами, моделями и данными
Система электронного архива двухмерной ПСД
Система электронного архива и управления проектными
заданиями
Система групповой работы с 3D и 2D САПР, электронного архива
документов и моделей и управления проектными заданиями
Система управления инженерными данными

3. Структура системы электронного архива
Платформа TDMS
Справочники
и шаблоны
Маршрутизация
документации
ПСД
Административные
документыБ Д
Проведение
изменений в ПСД
Учет тиражирования
и отгрузки ПСД
Проектные задания
Учет договорной
документации

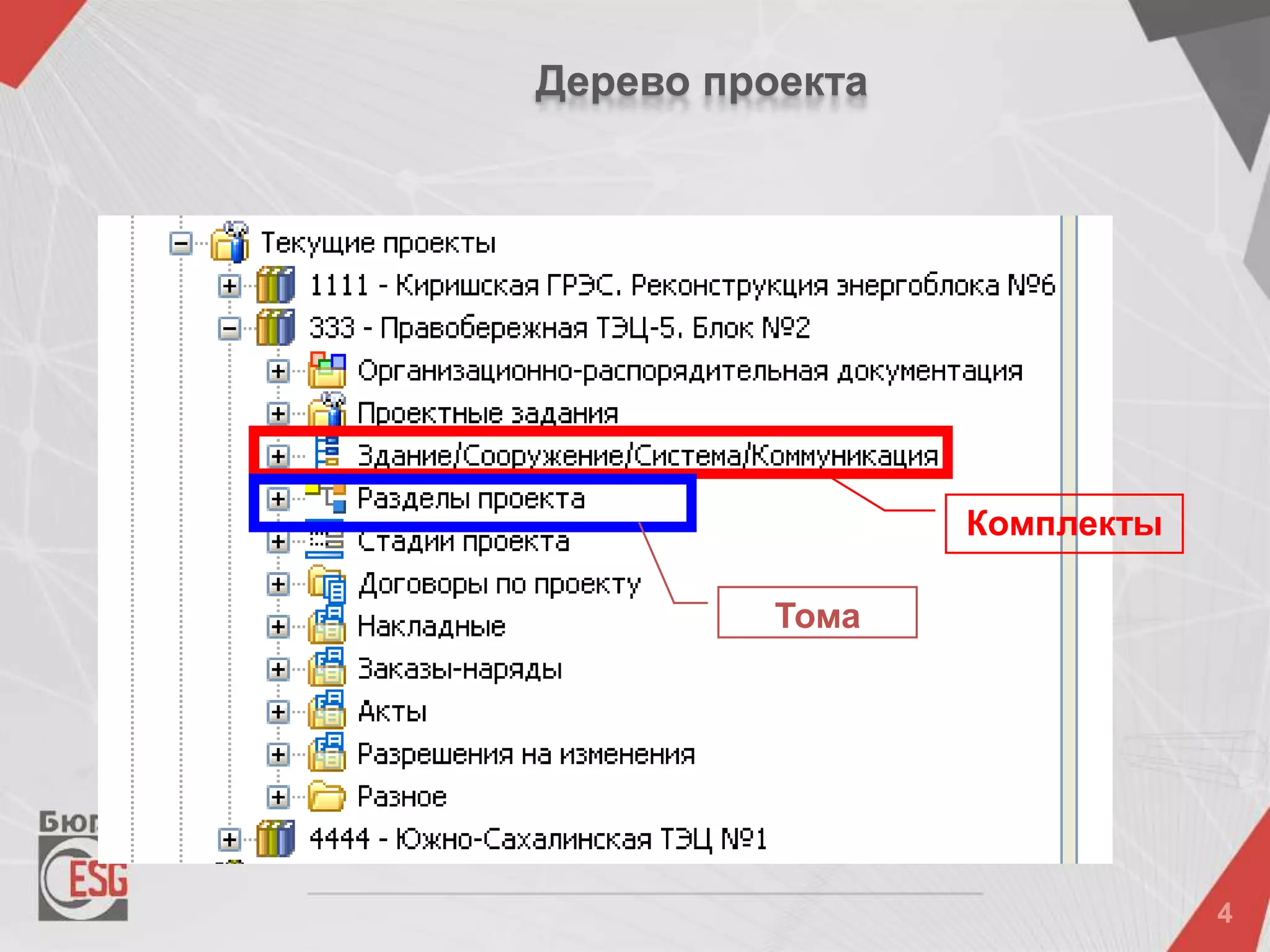

4. Дерево проекта
Тома
Комплекты

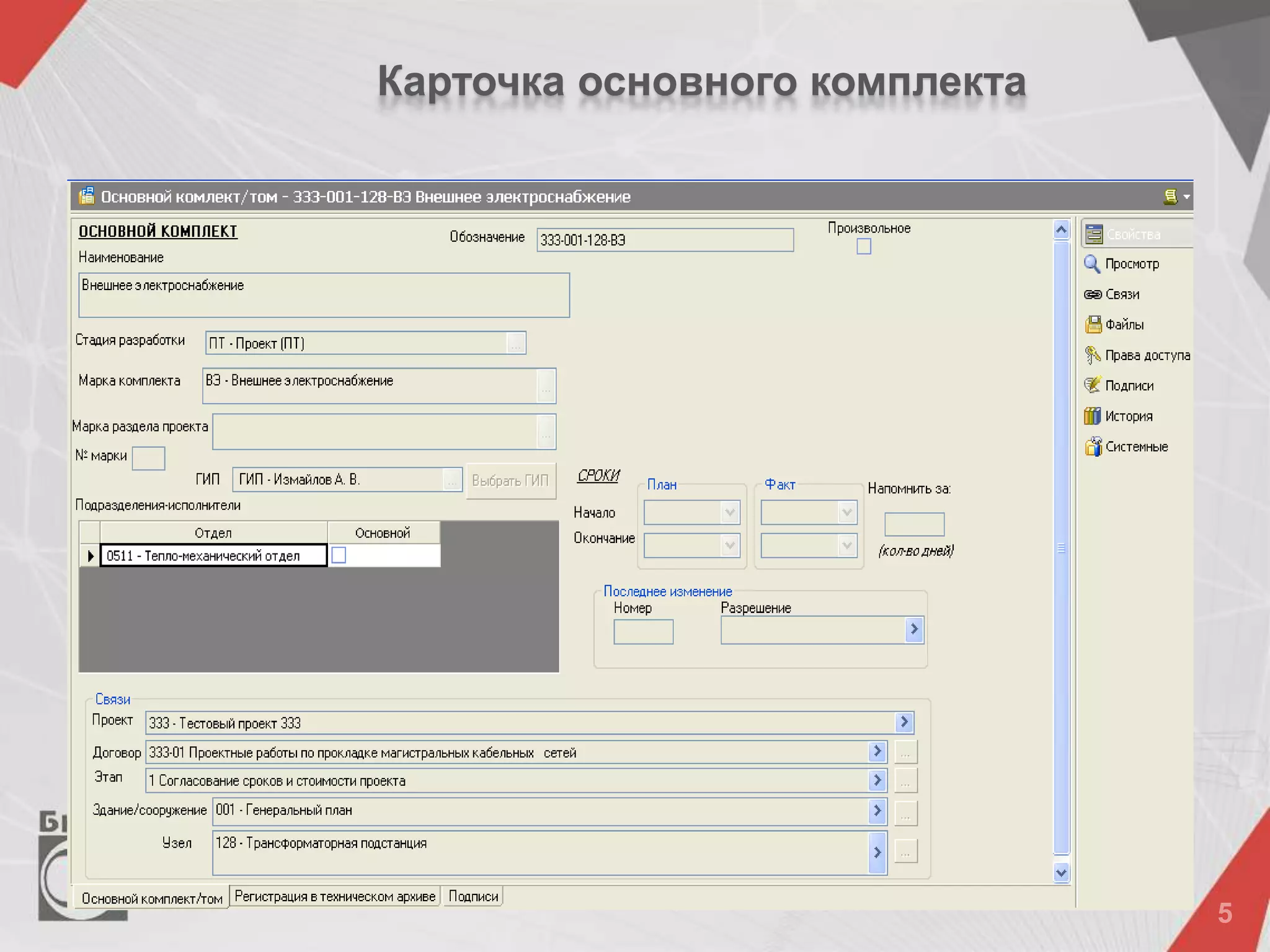

5. Карточка основного комплекта

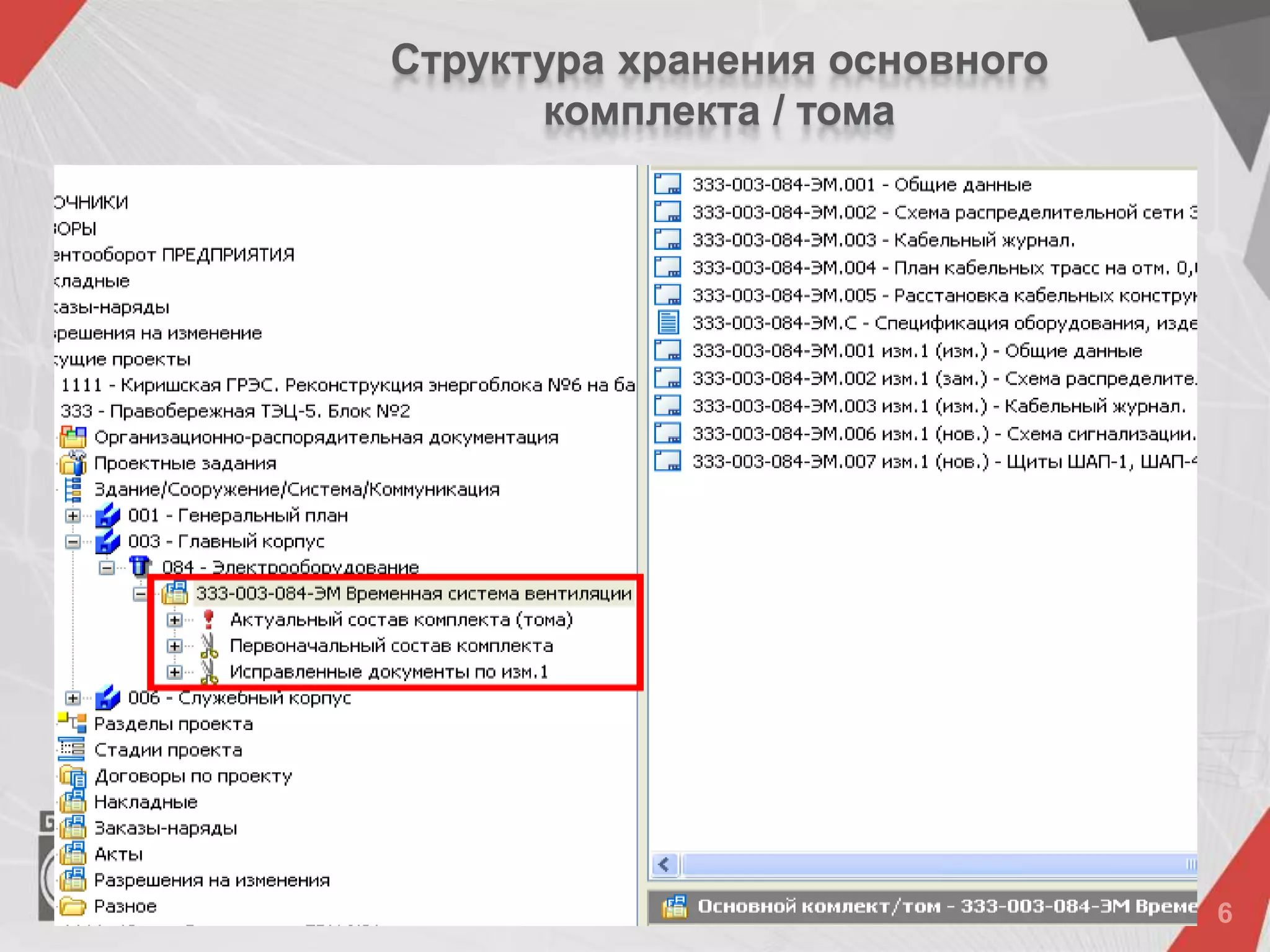

6. Структура хранения основного
комплекта / тома

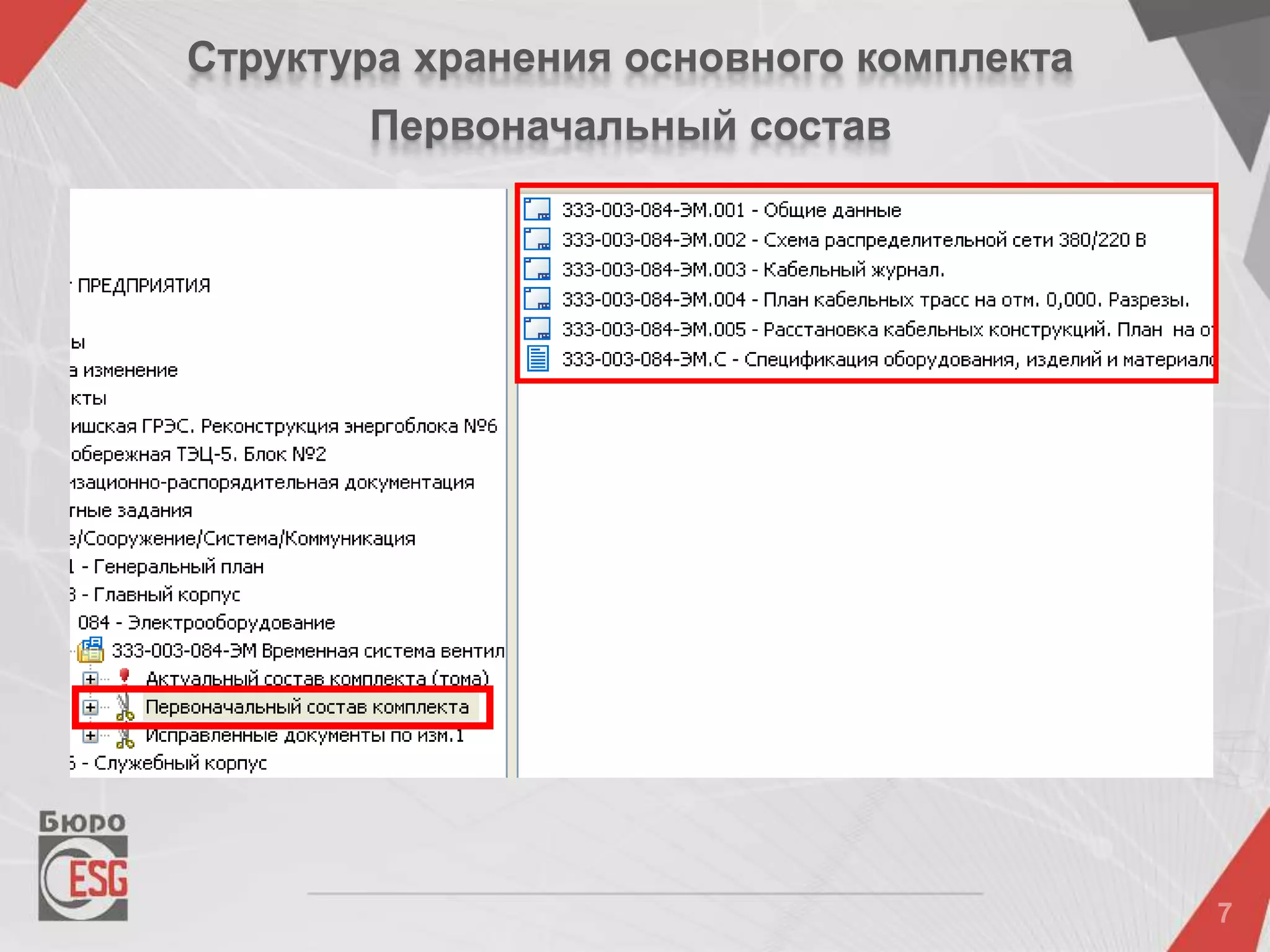

7. Структура хранения основного комплекта
Первоначальный состав

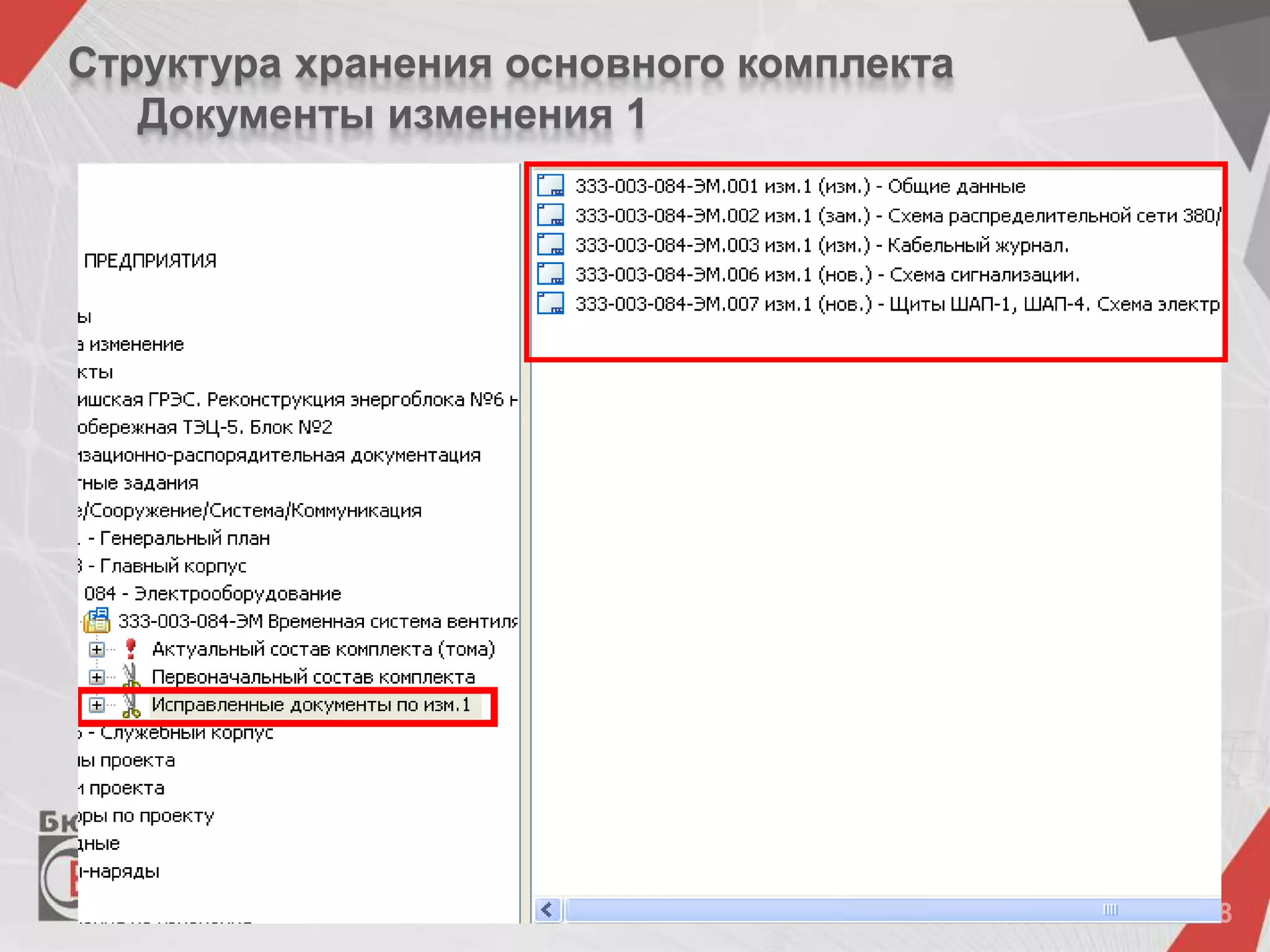

8. Структура хранения основного комплекта
Документы изменения 1

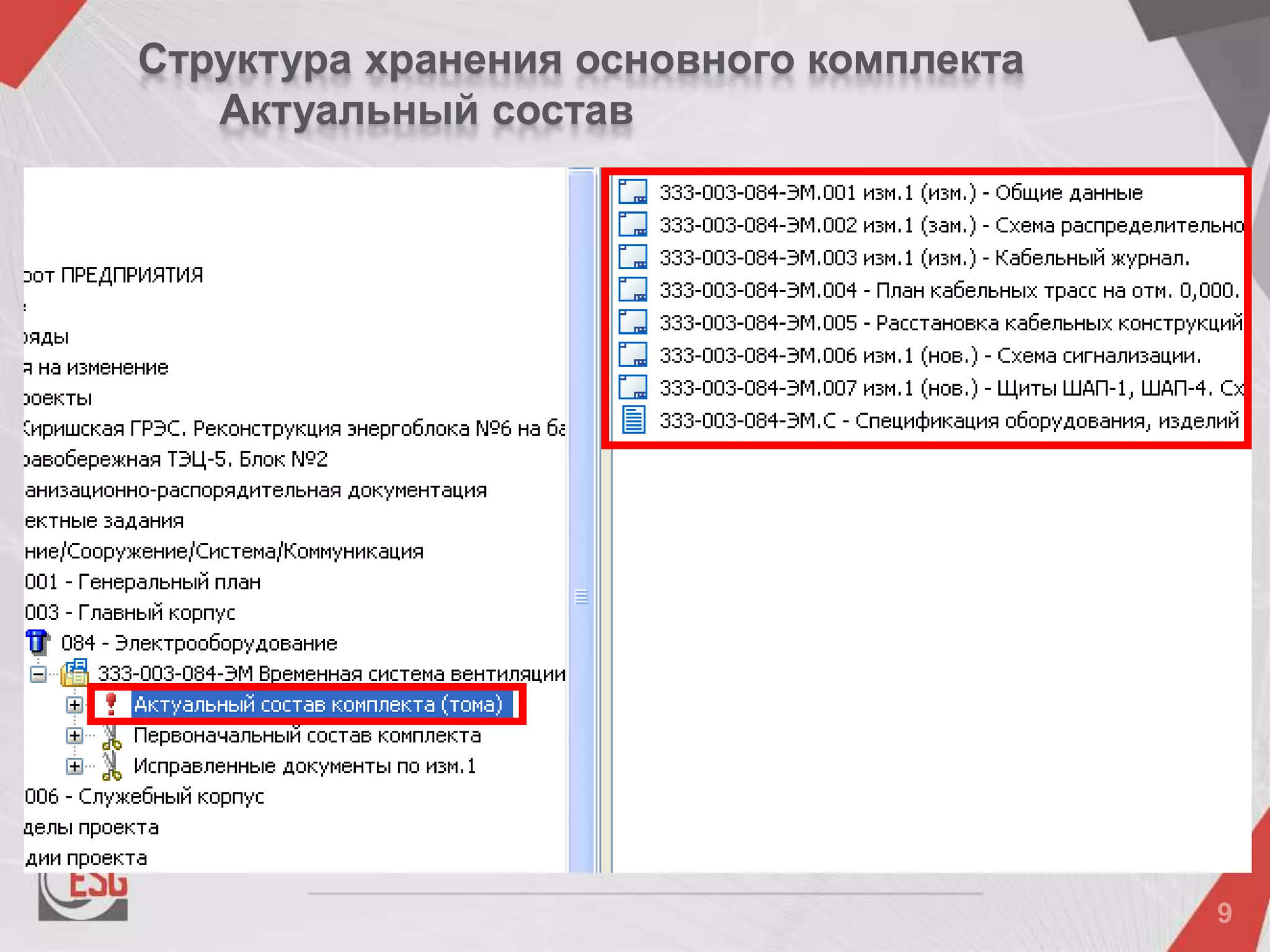

9. Структура хранения основного комплекта
Актуальный состав

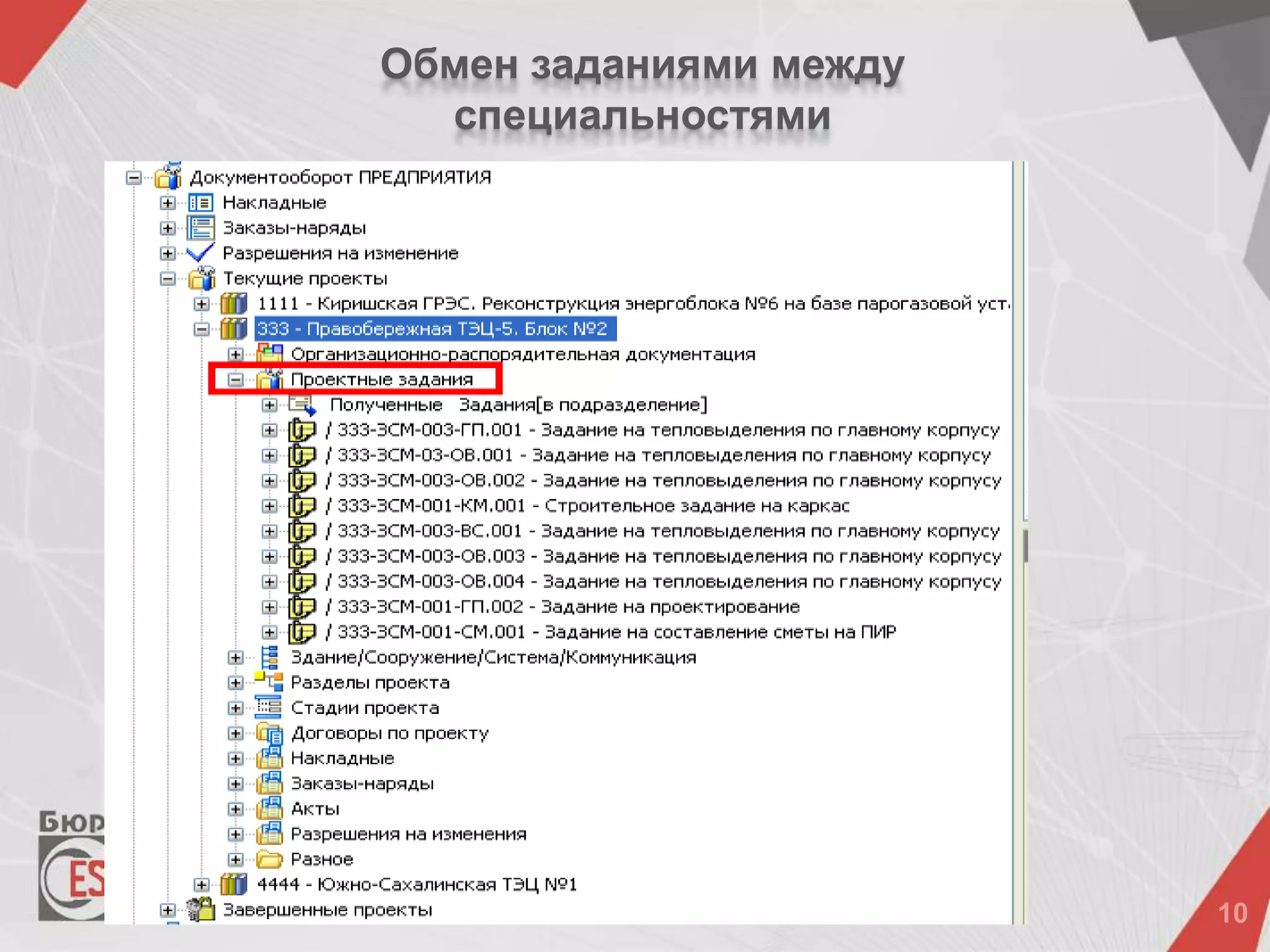

10. Обмен заданиями между
специальностями

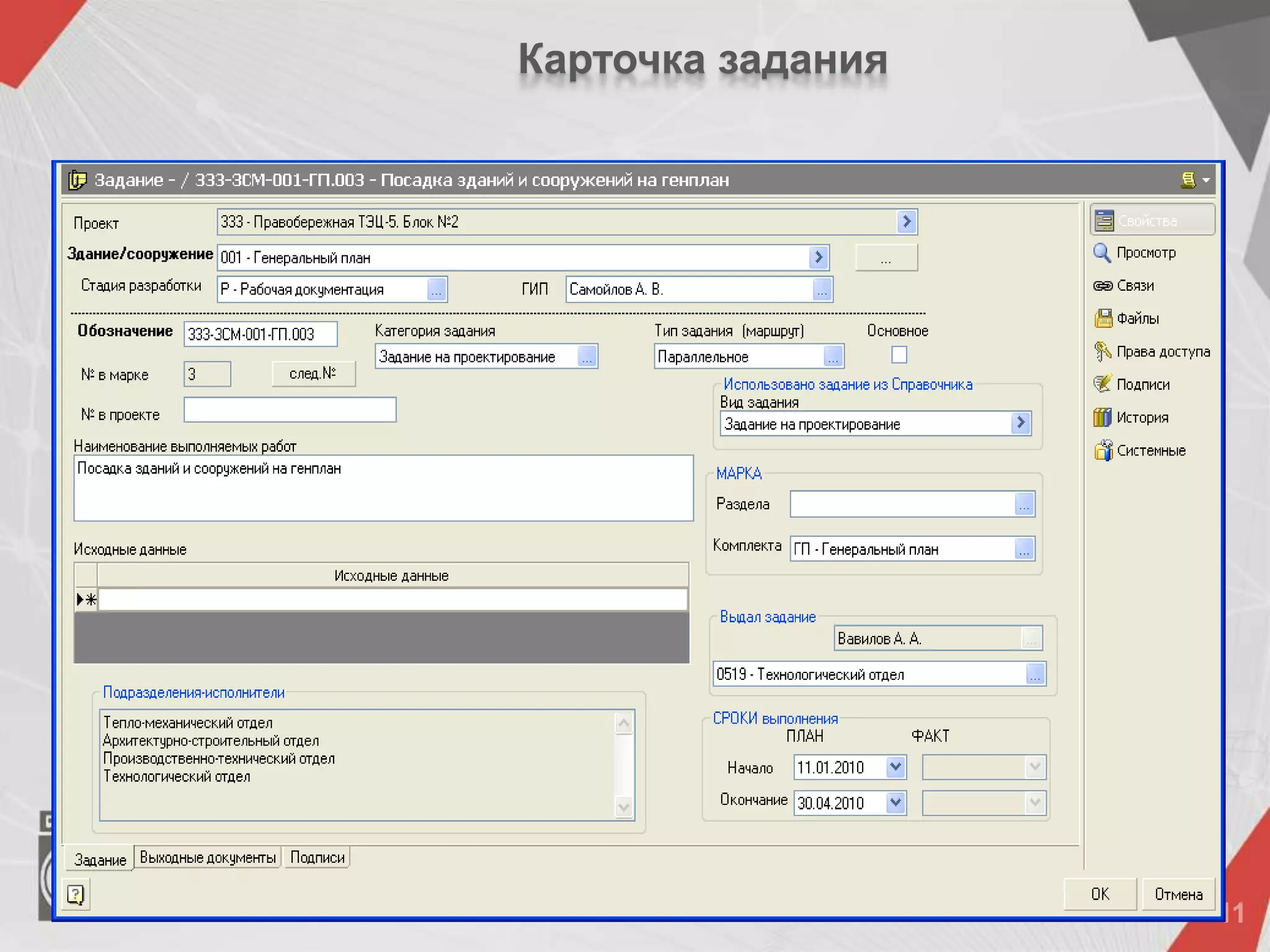

11. Карточка задания

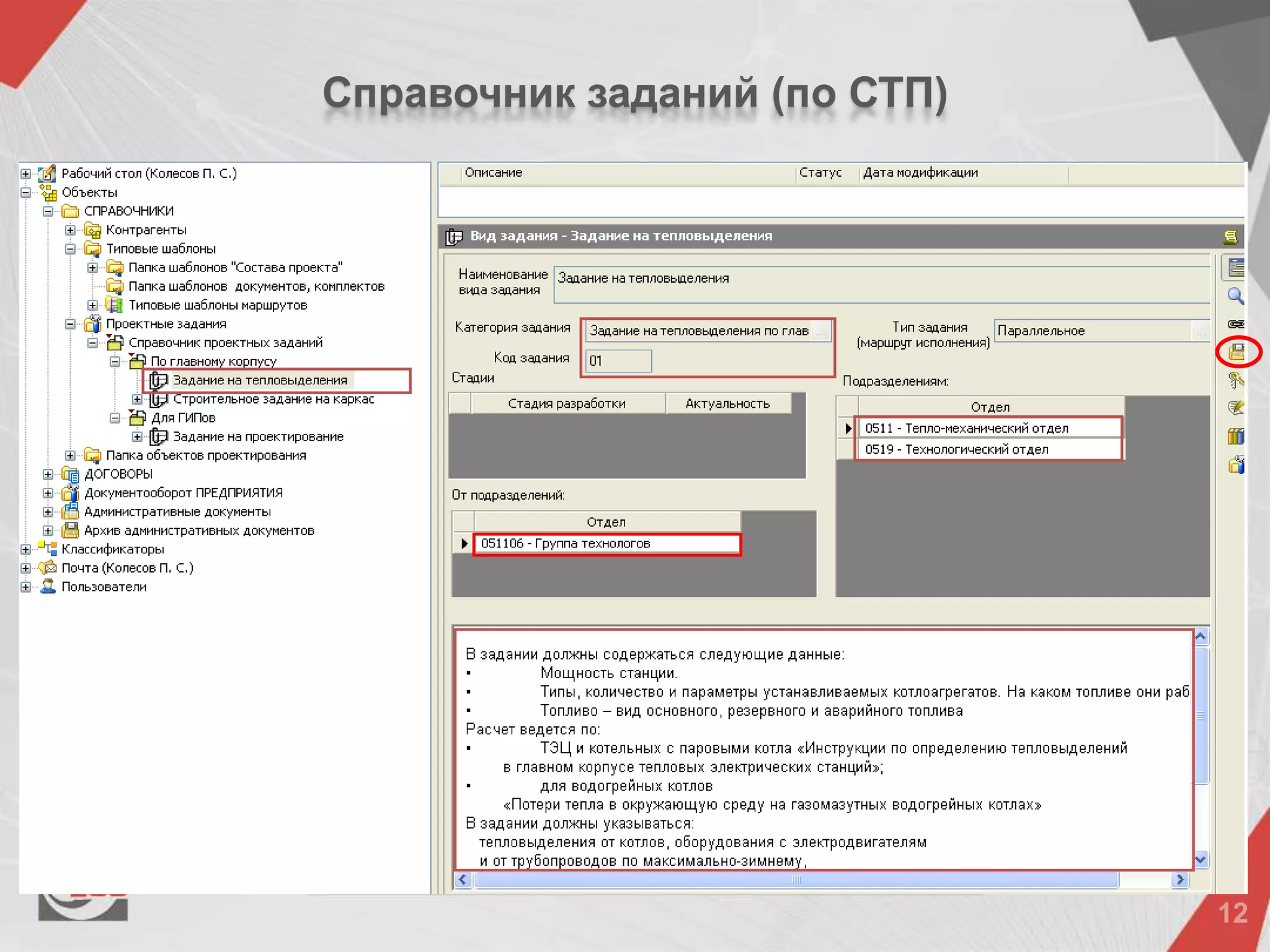

12. Справочник заданий (по СТП)

13. Накладная

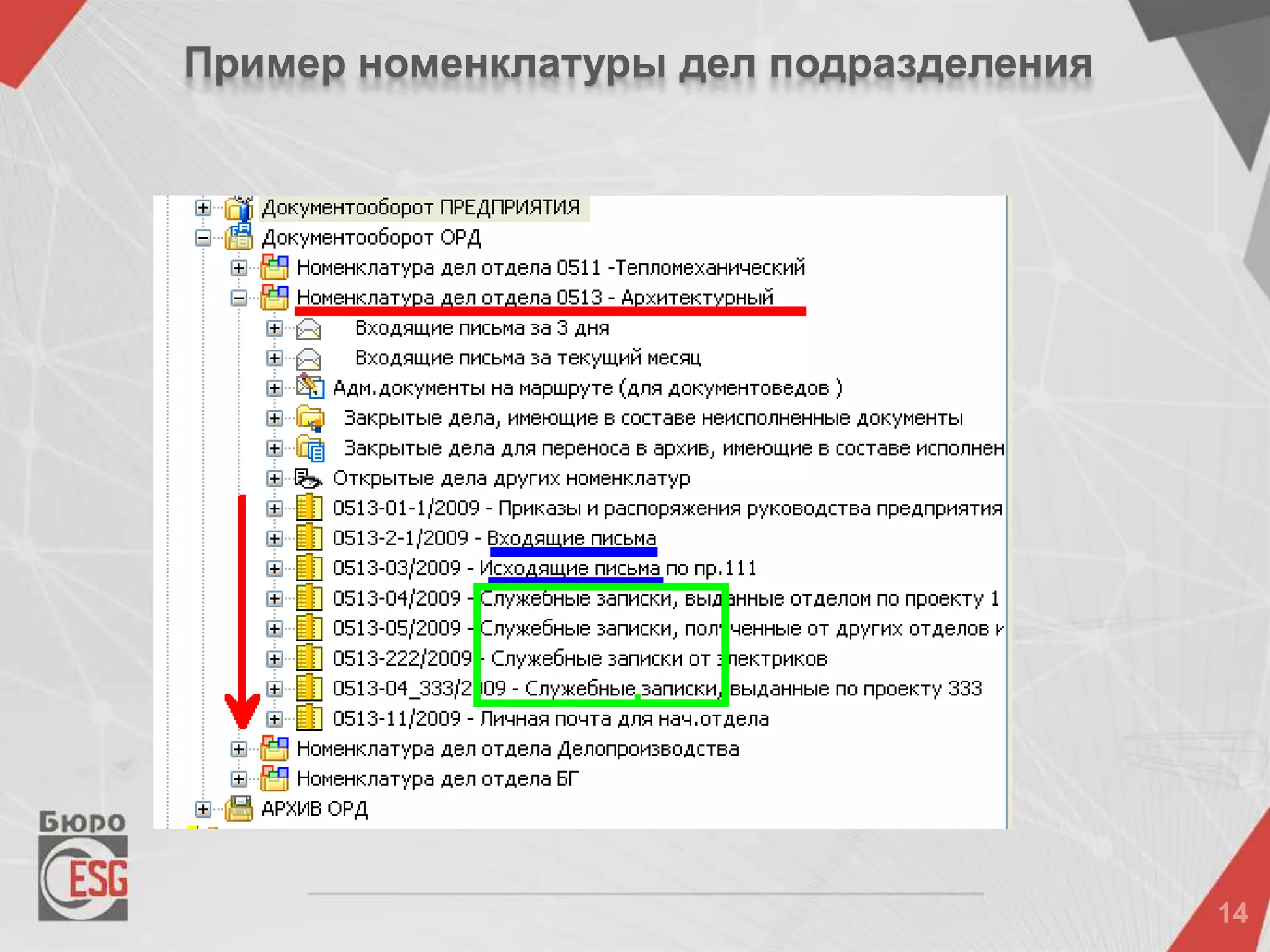

14. Пример номенклатуры дел подразделения

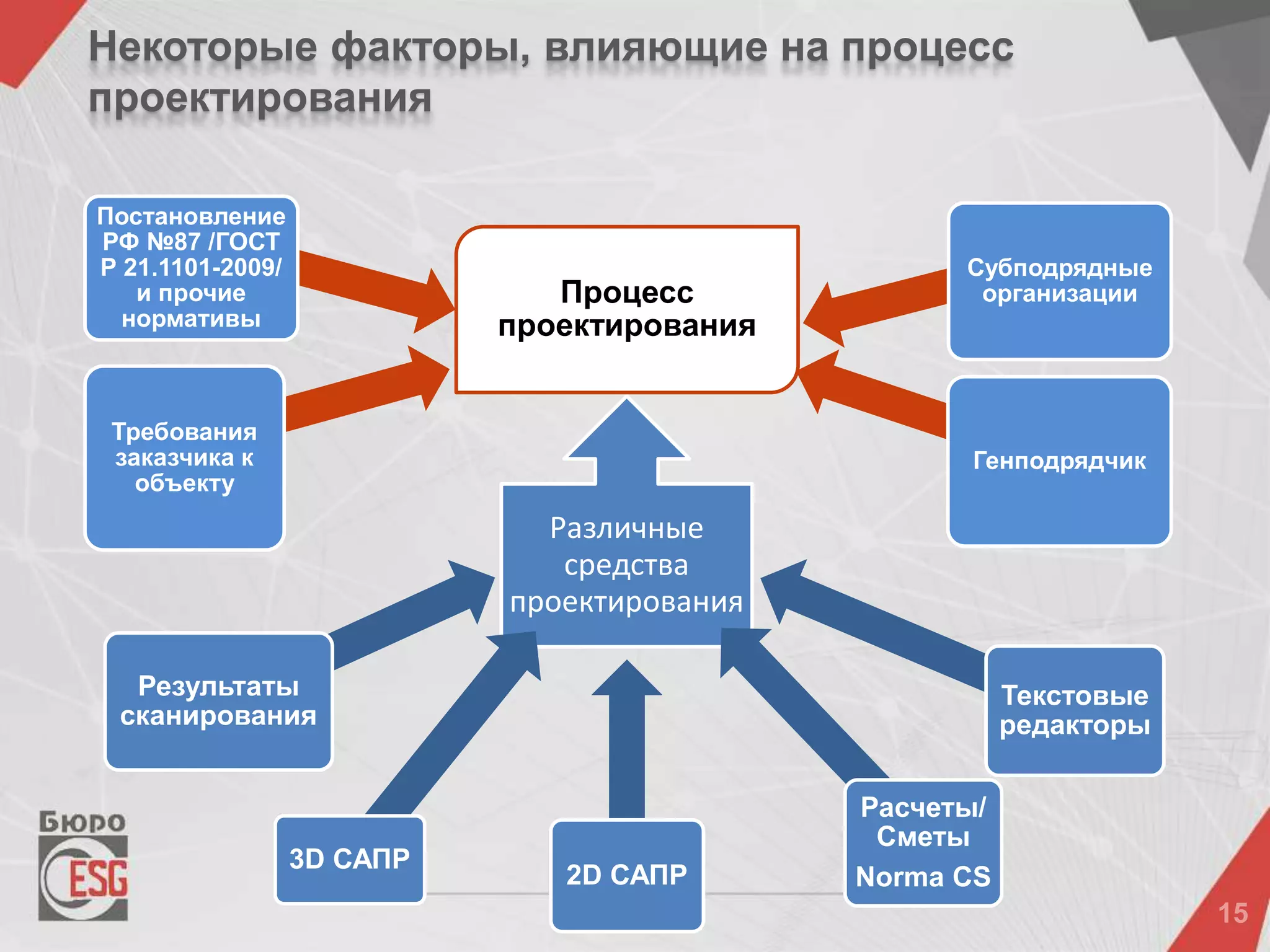

15. Некоторые факторы, влияющие на процесс
проектирования
Процесс
проектирования
Требования
заказчика к
объекту
Постановление
РФ №87 /ГОСТ
Р 21.1101-2009/
и прочие
нормативы
Субподрядные
организации
Генподрядчик
Различные
средства
проектирования
3D САПР
2D САПР
Результаты
сканирования
Текстовые
редакторы
Расчеты/
Сметы
Norma CS

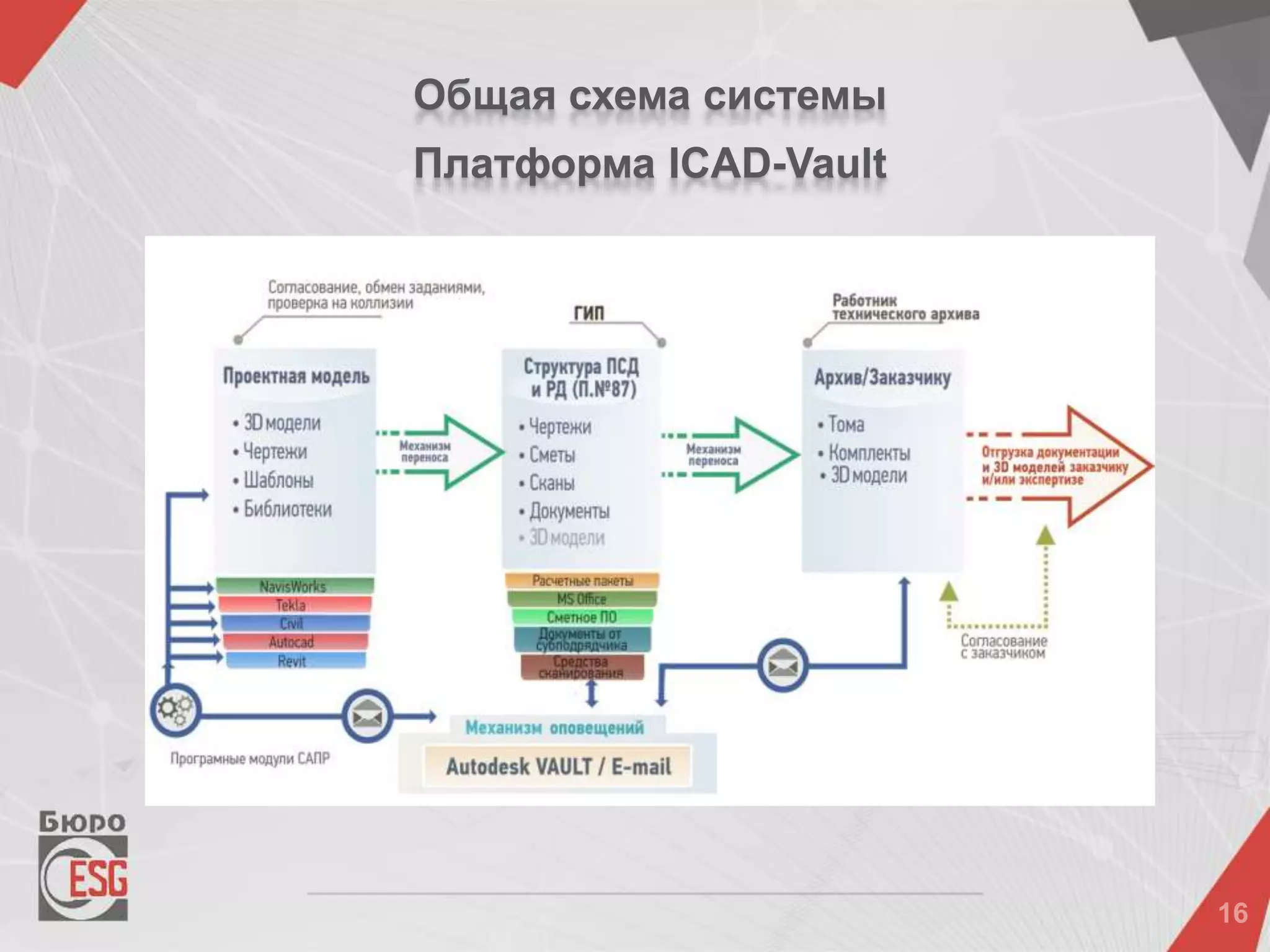

16. Общая схема системы
Платформа ICAD-Vault

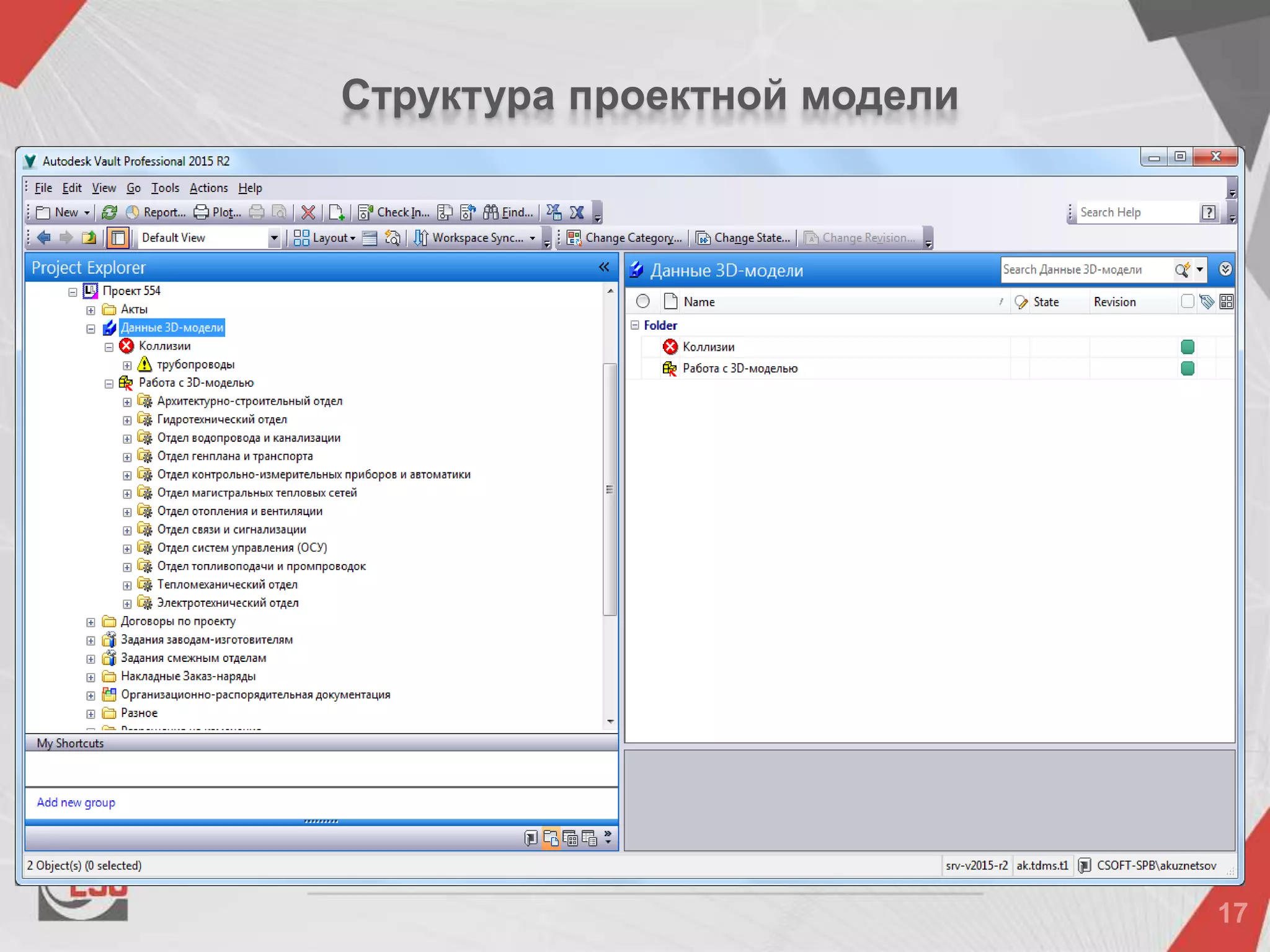

17. Структура проектной модели

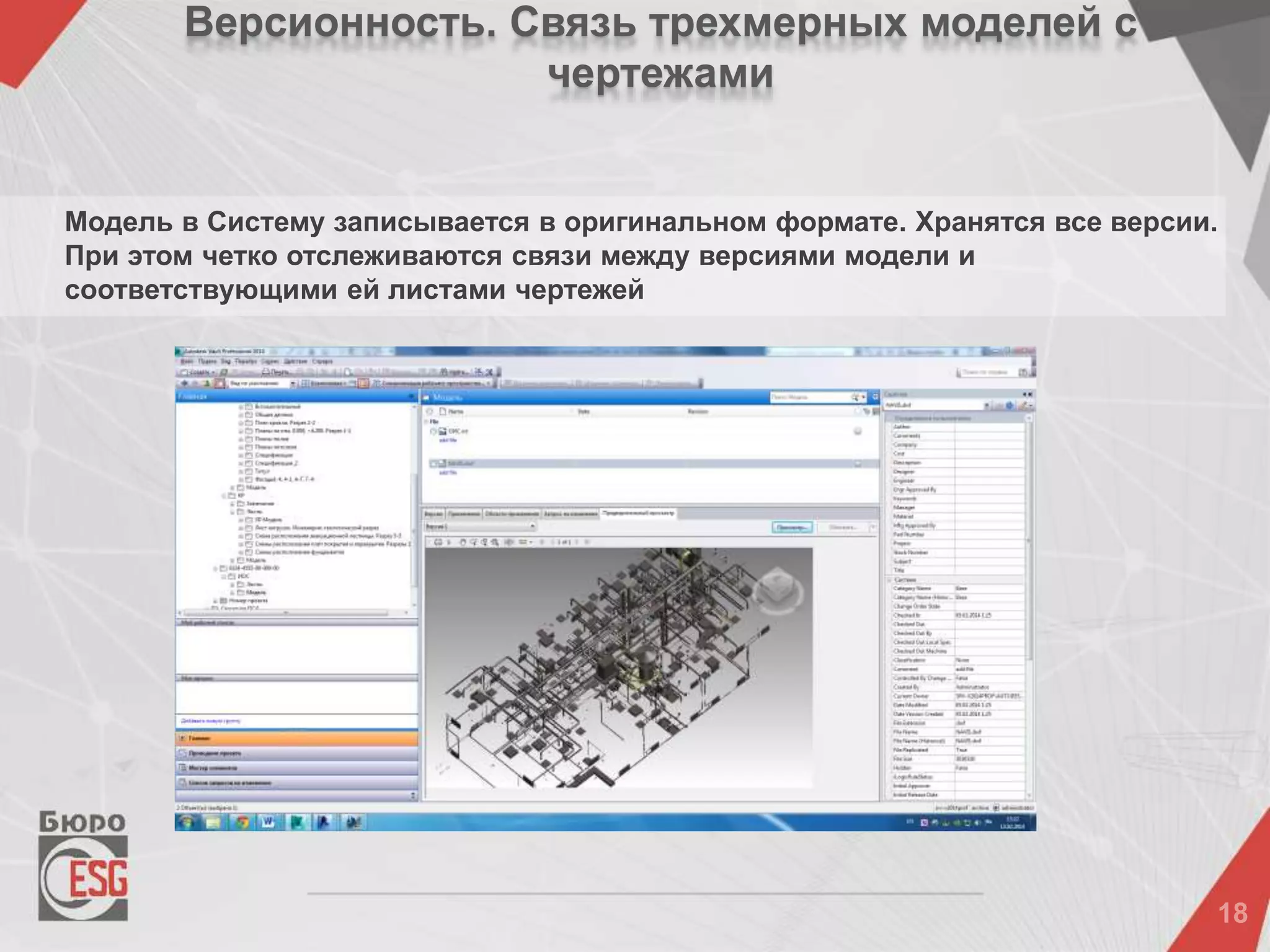

18. Модель в Систему записывается в оригинальном формате. Хранятся все версии.
При этом четко отслеживаются связи между версиями модели и
соответствующими ей листами чертежей
Версионность. Связь трехмерных моделей с
чертежами

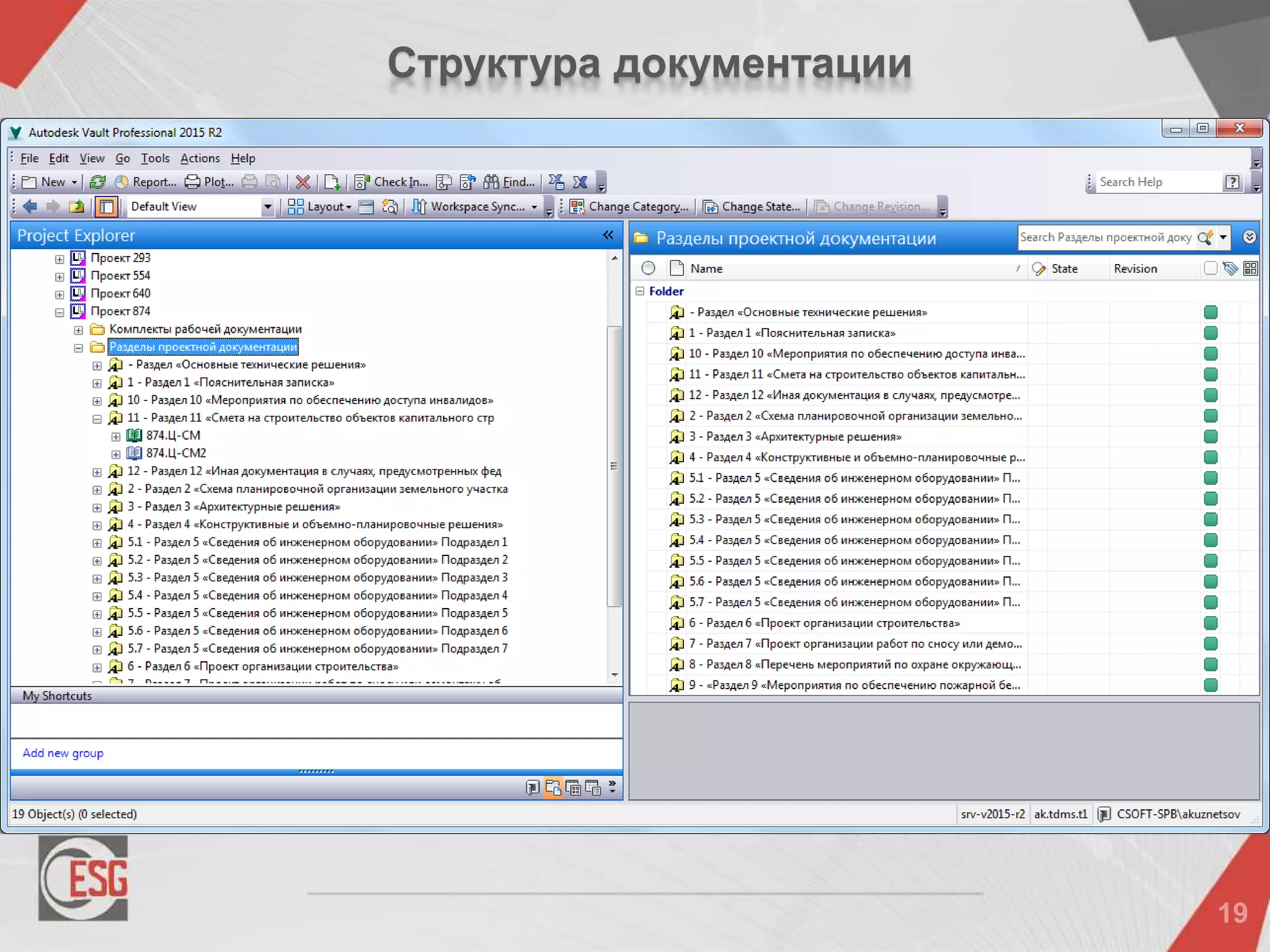

19. Структура документации

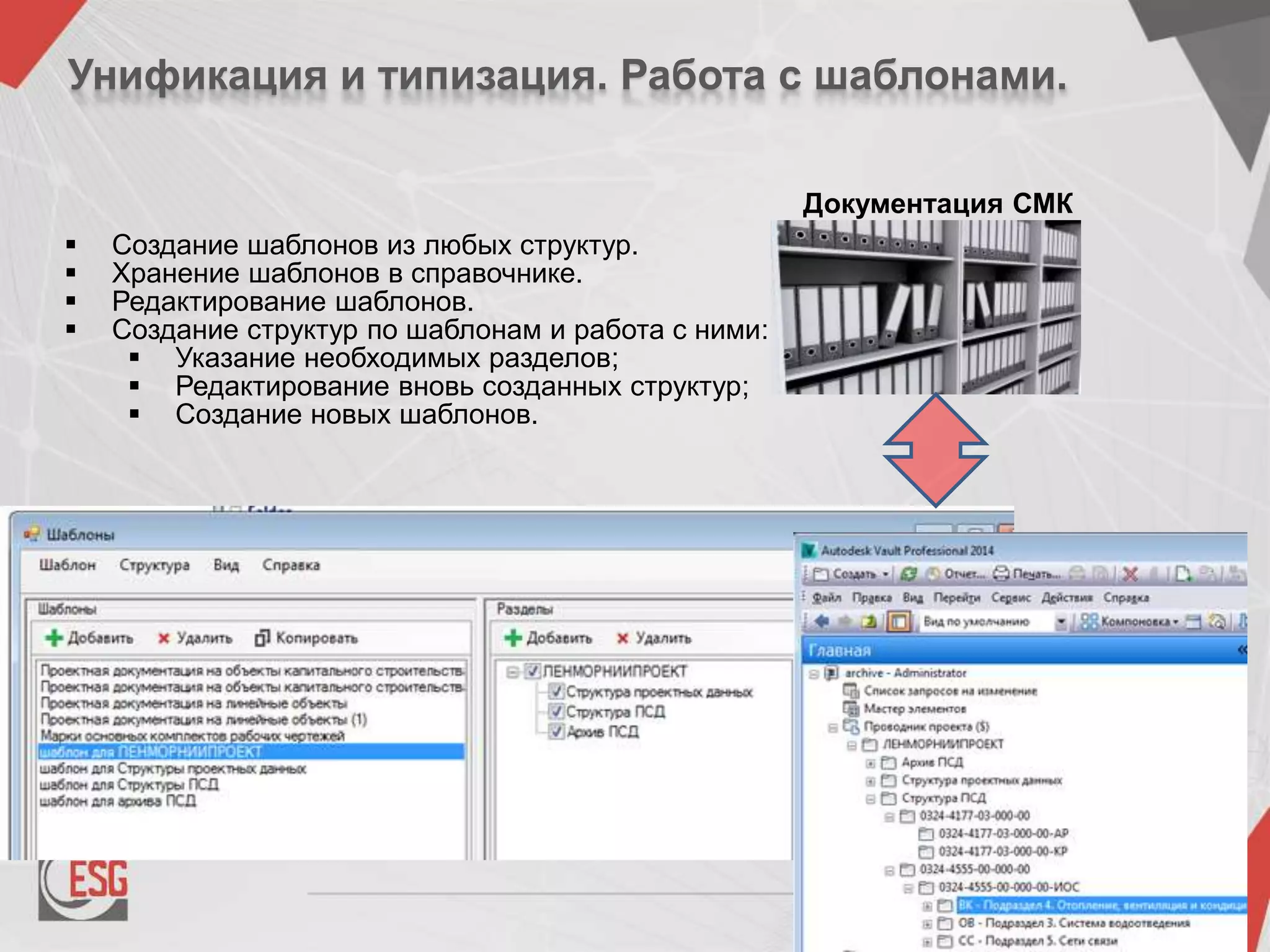

20. Унификация и типизация. Работа с шаблонами.
 Создание шаблонов из любых структур.
 Хранение шаблонов в справочнике.
 Редактирование шаблонов.
 Создание структур по шаблонам и работа с ними:
 Указание необходимых разделов;
 Редактирование вновь созданных структур;
 Создание новых шаблонов.
Документация СМК

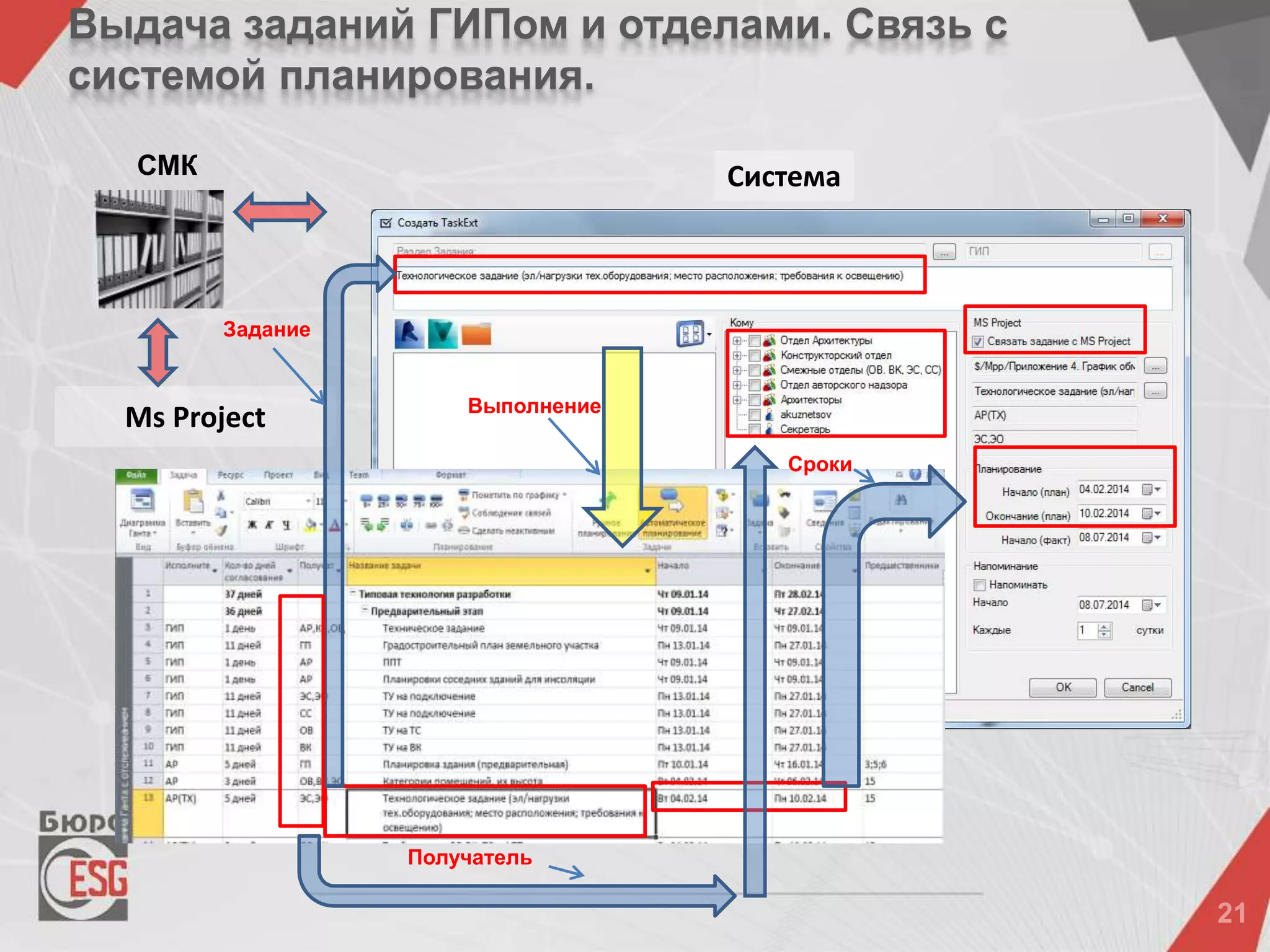

21. Выдача заданий ГИПом и отделами. Связь с
системой планирования.
Система
Ms Project
Задание
Сроки
Выполнение
СМК
Получатель

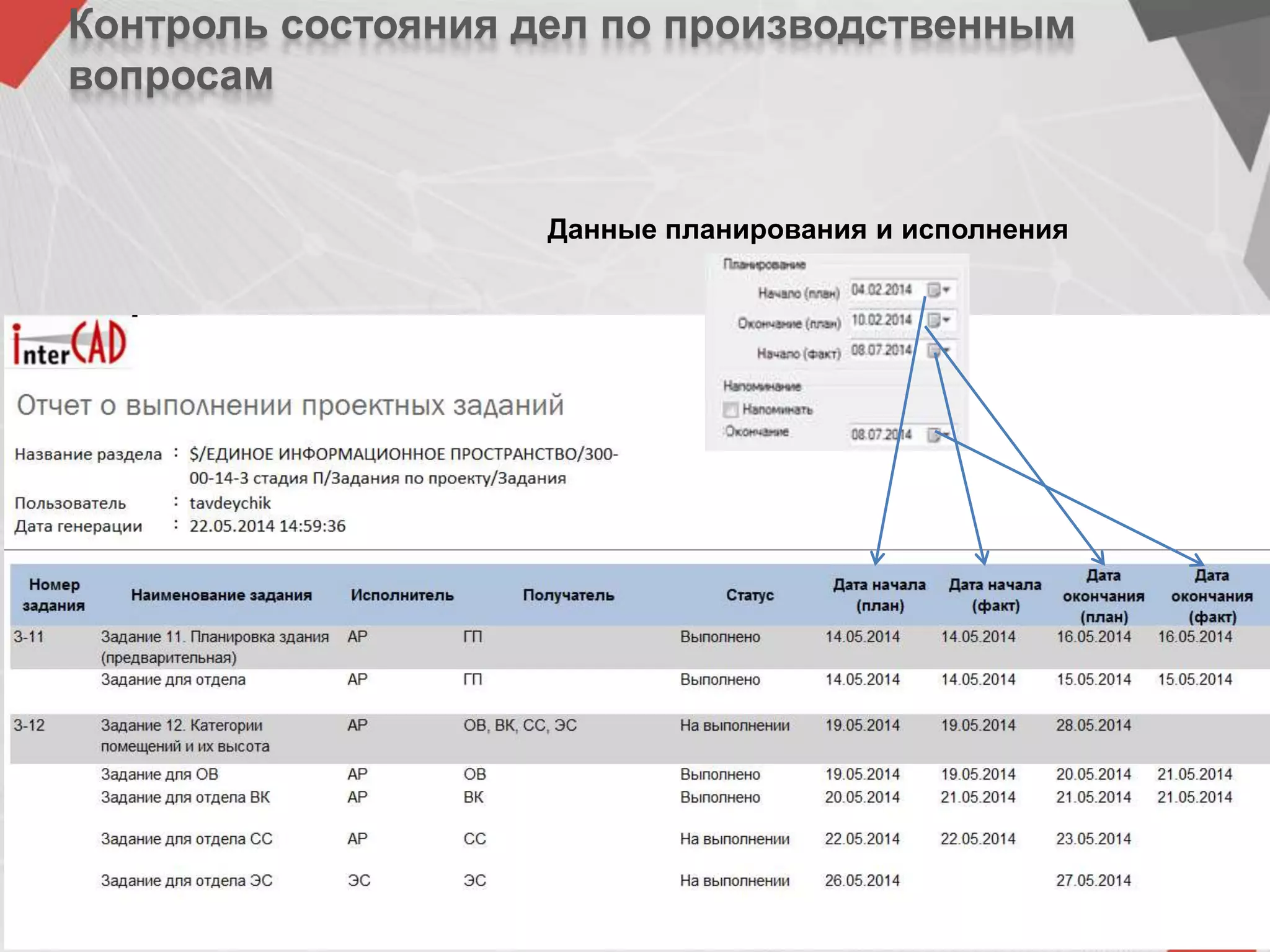

22. Контроль состояния дел по производственным
вопросам
Данные планирования и исполнения

23. • Встроенный программный функционал Autodesk Vault
• функционал программных средств (просмотр и аннотирование)
• методические разработки в области организации проектирования компании
InterCAD
Автоматизация деятельности проектных отделов.
Аннотирование и согласование документов и моделей

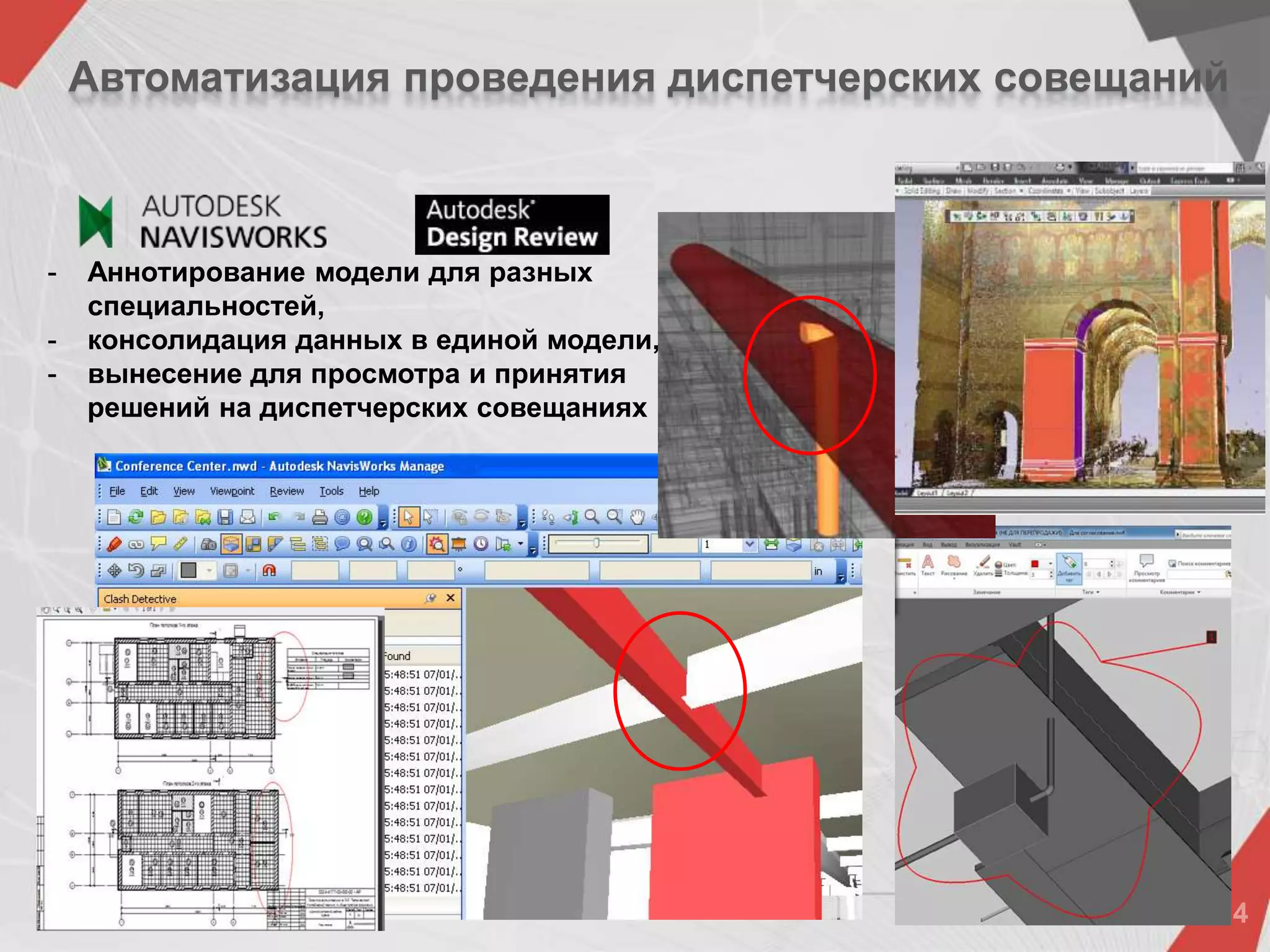

24. Автоматизация проведения диспетчерских совещаний
- Аннотирование модели для разных
специальностей,
- консолидация данных в единой модели,
- вынесение для просмотра и принятия
решений на диспетчерских совещаниях

25. Автоформируемый протокол

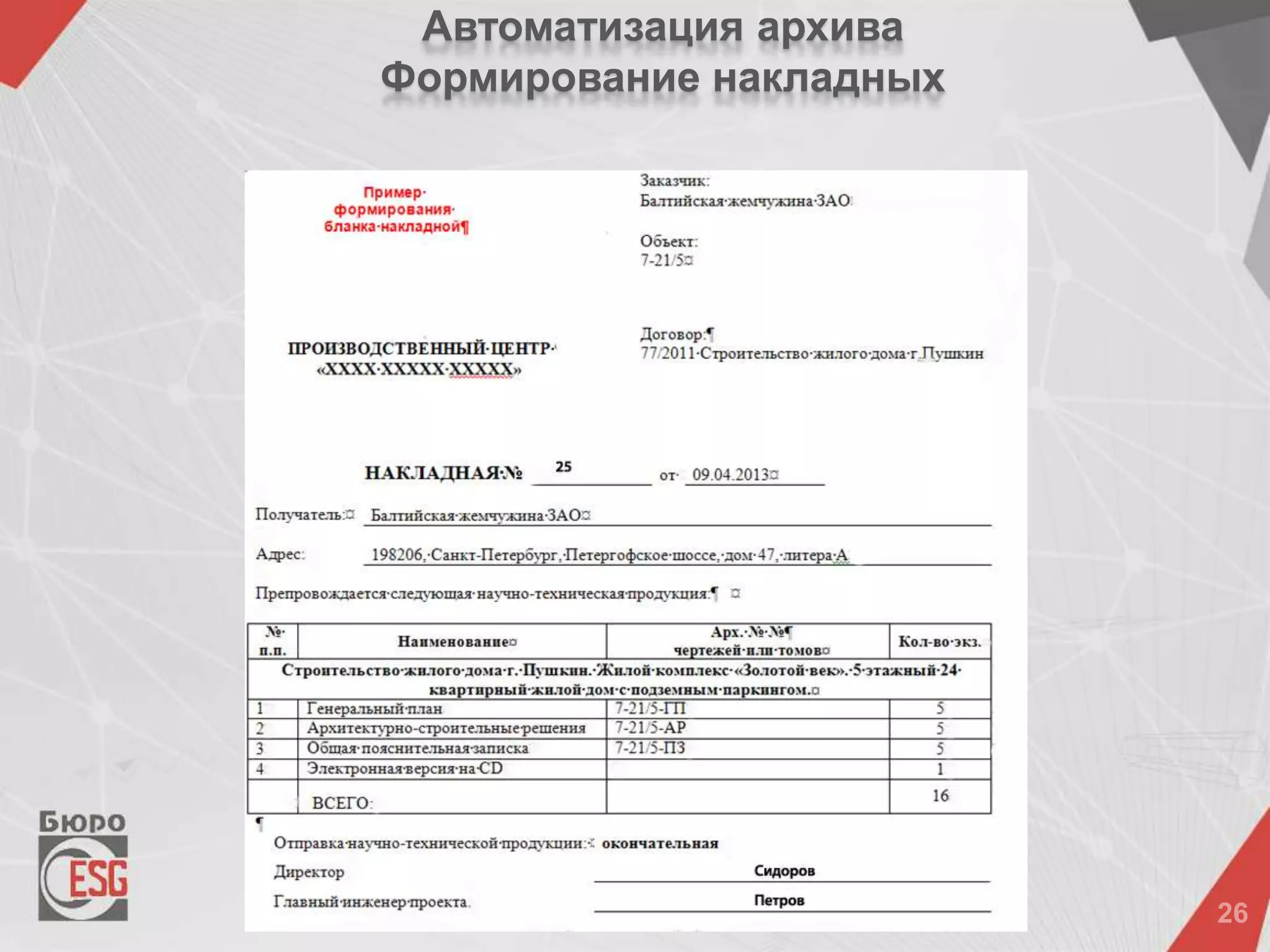

26. Автоматизация архива
Формирование накладных

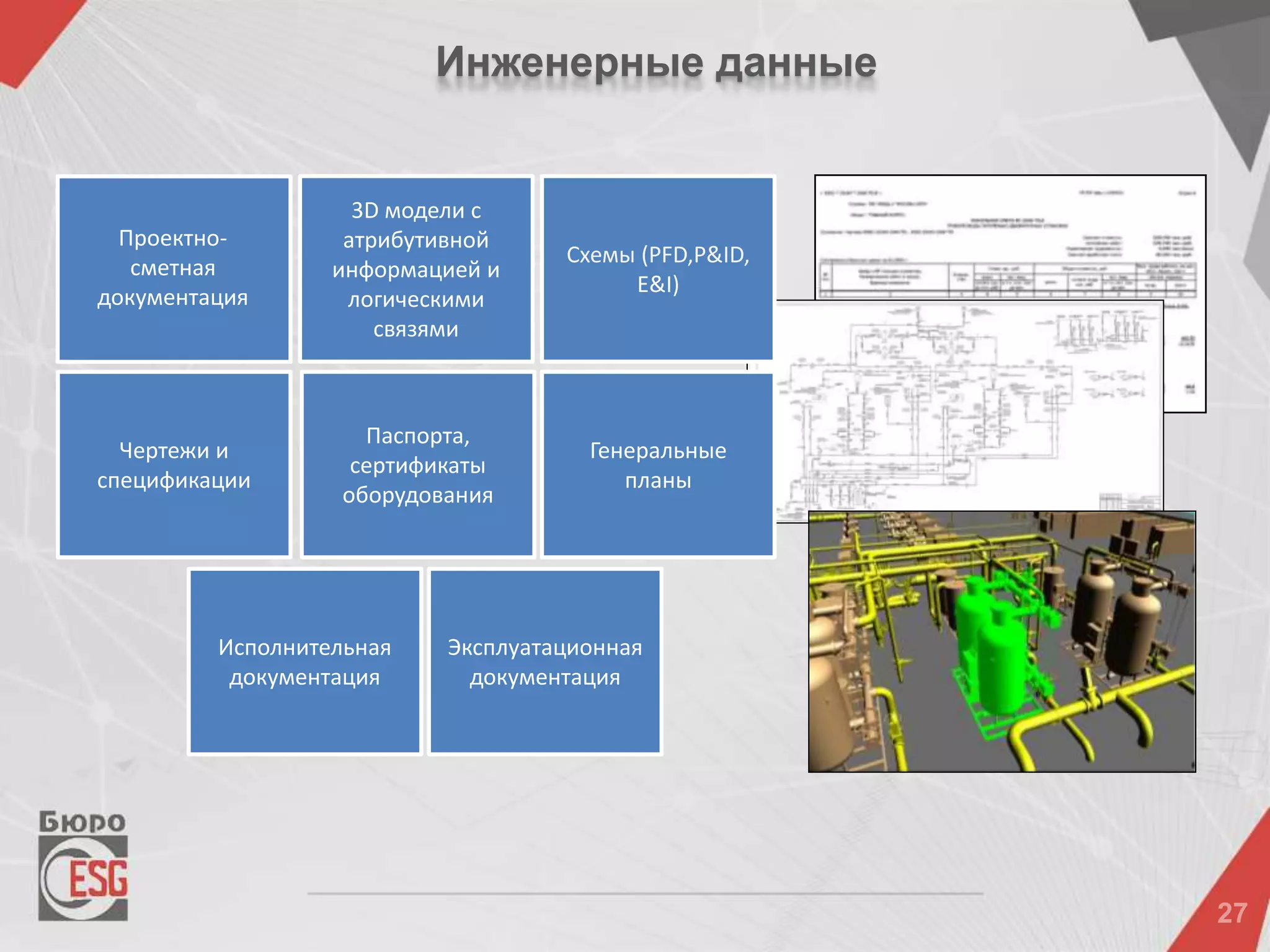

27. Инженерные данные
Чертежи и
спецификации
Паспорта,
сертификаты
оборудования
Схемы (РFD,P&ID,
E&I)
Исполнительная
документация
3D модели с
атрибутивной
информацией и
логическими
связями
Генеральные
планы
Проектно-
сметная
документация
Эксплуатационная
документация

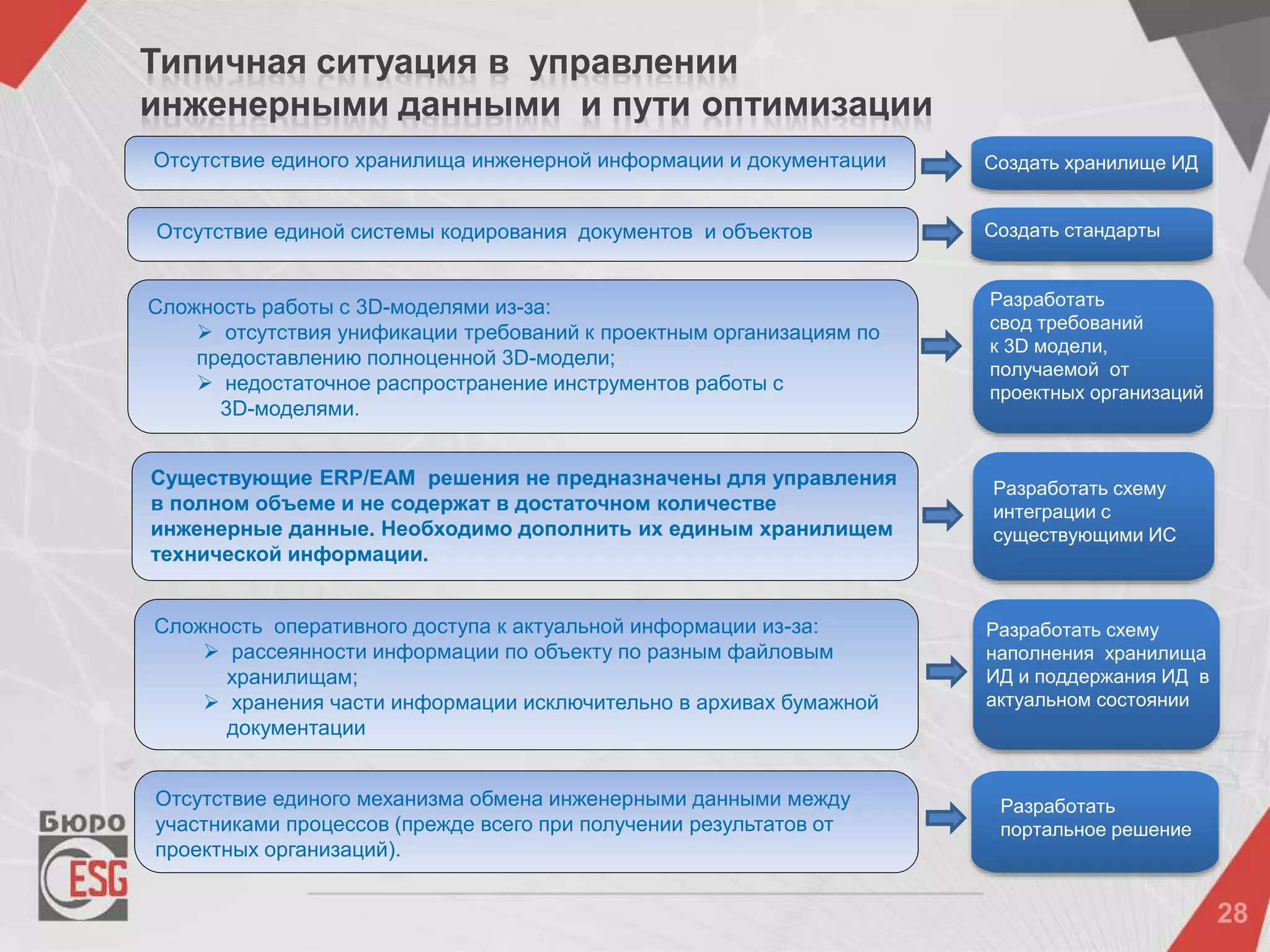

28. Типичная ситуация в управлении
инженерными данными и пути оптимизации
Создать хранилище ИД
Создать стандарты
Разработать
свод требований
к 3D модели,
получаемой от
проектных организаций
Разработать схему
интеграции с
существующими ИС
Разработать схему
наполнения хранилища
ИД и поддержания ИД в
актуальном состоянии
Разработать
портальное решение
Отсутствие единого хранилища инженерной информации и документации
Отсутствие единой системы кодирования документов и объектов
Сложность работы с 3D-моделями из-за:
 отсутствия унификации требований к проектным организациям по
предоставлению полноценной 3D-модели;
 недостаточное распространение инструментов работы с
3D-моделями.
Существующие ERP/EAM решения не предназначены для управления
в полном объеме и не содержат в достаточном количестве
инженерные данные. Необходимо дополнить их единым хранилищем
технической информации.
Сложность оперативного доступа к актуальной информации из-за:
 рассеянности информации по объекту по разным файловым
хранилищам;
 хранения части информации исключительно в архивах бумажной
документации
Отсутствие единого механизма обмена инженерными данными между
участниками процессов (прежде всего при получении результатов от
проектных организаций).

29. Целевая информационная модель управления
инженерными данными
3D модель
Генплан3D скан
Панорамное фото
Единое хранилище
инженерных
данных

30. Большинство Архивов ПСД
базируются на иерархической
парадигме:
→ Ящик→ Папка→ Файл .
• Допускающая дубликаты и
устаревшие документы
• Трудно найти то, что вы ищете,
если вы не знаете, где это
СУИД представляет собой систему
данных, которая фиксирует сеть
связанных объектов и связи между
ними для интуитивной навигации,
например, между единицей
оборудования и многими документами,
где это оборудование используется
или описано.
В чем отличие СУИД
От традиционных систем управления ПСД (Архивов
ПСД)

31. Преимущества для бизнеса эксплуатирующей
компании
Сокращение времени простоев производства;
Сокращение совокупной стоимости владения объектом;
Повышение эффективности и качества инжиниринга, строительно-
монтажных работ и эксплуатации объектов;
Сокращение сроков окупаемости затратных стадий жизненного цикла
объекта за счет сокращения рисков задержки сроков ввода в эксплуатацию
при строительстве и ремонте;
Повышение оперативности и качества принятия управленческих решений.






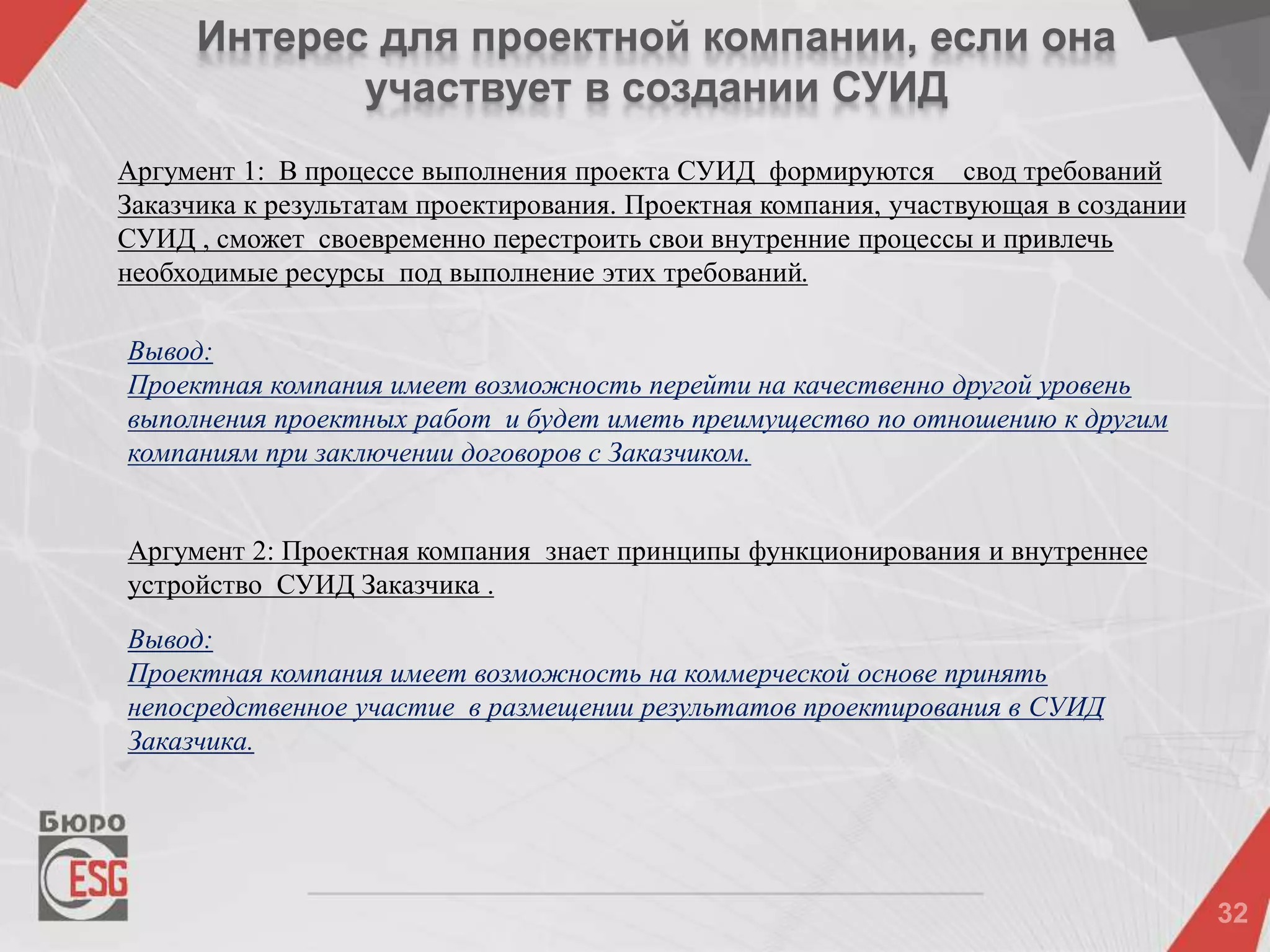

32. Интерес для проектной компании, если она
участвует в создании СУИД
Аргумент 1: В процессе выполнения проекта СУИД формируются свод требований
Заказчика к результатам проектирования. Проектная компания, участвующая в создании
СУИД , сможет своевременно перестроить свои внутренние процессы и привлечь
необходимые ресурсы под выполнение этих требований.
Аргумент 2: Проектная компания знает принципы функционирования и внутреннее
устройство СУИД Заказчика .
Вывод:
Проектная компания имеет возможность на коммерческой основе принять
непосредственное участие в размещении результатов проектирования в СУИД
Заказчика.
Вывод:
Проектная компания имеет возможность перейти на качественно другой уровень
выполнения проектных работ и будет иметь преимущество по отношению к другим
компаниям при заключении договоров с Заказчиком.
