（文献紹介）深層学習による動被写体ロバストなカメラの動き推定

Copyright © 2020 Morpho, Inc. All Rights Reserved.
Deep Homography Estimation for
Dynamic Scenes
CTO 室リサーチャー
三宅博史
Journal Club 2020.09.25
CVPR 2020

(2D) Homography
• 2平⾯間の座標変換を（定数倍を許容して）関係づける⾏列
は 3x3 の⾏列だが、上式を満たす任意のについてや
などの正規化をしても再び上式を満たすので、⾃由度は 8
• 画像処理では 2 枚の画像の画像座標間の関係を表す
1
平⾯Aにおける同次座標平⾯Bにおける同次座標 2D Homographyある定数

(2D) Homography
• 幾何的には、以下のような画像座標の対応関係が 2D
homography で表現できることが知られている
2
カメラ中心
3D空間上の平⾯
カメラ平⾯
カメラ中心
3D空間上の点カメラ中心カメラ中心
A. 実空間上の平⾯座標と
カメラ座標
B. 同じ実平⾯を投影した
２つのカメラ座標
C. 実空間上の点を回転するカメラ
に投影したときの2つのカメラ座標
カメラ平⾯3D空間上の平⾯
https://docs.opencv.org より

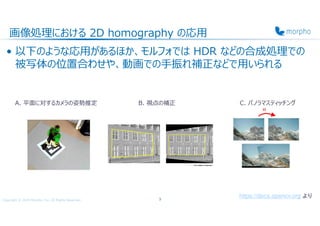

画像処理における 2D homography の応用
• 以下のような応用があるほか、モルフォでは HDR などの合成処理での
被写体の位置合わせや、動画での手振れ補正などで用いられる
3
A. 平⾯に対するカメラの姿勢推定 B. 視点の補正 C. パノラマスティッチング

2D homography 探索問題
• 2D homography で関係づけられる２枚（以上）の画像から、実際
に関係づけている 2D homography を推定する問題
4

Homography 探索問題における実用上の課題
• 画像処理で homography を求めたい画像群は多くの場合、厳密に
は homography で表現できる関係にない
– 動被写体を含んでいる（異なる時刻で撮影すると 3D 点の座標が異なる）
– 平⾯上にない 3D 点を、平⾏移動＋回転するカメラに投影（近景の手持ちパ
ノラマなど）
55
カメラ中心
3D空間上の平⾯
カメラ平⾯
カメラ中心
3D空間上の点カメラ中心カメラ中心
カメラ平⾯3D空間上の平⾯

2D Homography 探索アルゴリズム
• 従来手法（非 deep learning 系手法）が概ね従う２ステップ
6
1. 対応点（3D 空間上の同一座標点を
別のカメラで投影した点）検出
2. 画像アラインメントの誤差最小化
問題を解く
例 min ℎ s. t. ℎ 1
1 0 0 0
0 0 0 1
⋮
1 0 0 0
0 0 0 1
ℎ ℎ ℎ ℎ ℎ ℎ ℎ ℎ ℎ ℎhttps://docs.opencv.org より

対応点検出
• SIFT 特徴量（[2], 2004）
– 拡⼤縮小・回転を伴う画像間でも局所的に保存される特徴量
– 主要な４ステップ
1. 特徴点候補検出
2. 特徴点サブピクセル配置
3. 方向決定
4. 特徴ベクトル構成
– 2020 年まで一部のアルゴリズムが特許で
保護されていたが現在は使用可能
• SIFT により検出した特徴点を
画像間で対応させる
7

アラインメント誤差最小化問題
• RANSAC（[3], 1981）
– 外れ値を含むようなデータを使って線形モデル
を fit させる場合に用いられる
1. モデルを決定する最小の数の点を選択し、そ
れらでモデルを決定
ℎ 0
で ℎ の⾃由度が 8 なので 4 対応点選択
2. 求めたモデルに沿うデータを inlier, 沿わない
データを outlier とする
3. 1,2 を適当に繰り返す
4. 最⼤個数の inlier を使ってモデルを決定
8
https://scikit-learn.org より

アラインメント誤差最小化問題
• MAGSAC（[4], 2019）
– RANSAC の inlier/outlier 判定に用いる閾値を指定しない手法
– 理論的にはパラメタで周辺化するアイデア
!, #, $% & !, #, $
' !, #, $ ∑ 1
)* +,,- +,.,/
0/2.*
, +,.,/
3
' 4 !, $ 5 !, #, $ 6 # 7#
.89:
5 ln < !, $ #%7#
– 処理が重いので、実用的には RANSAC の後処理として近似的に実装可能9
$：入力データ点の集合
!：モデルパラメタ
#：入力データ点のノイズ強度（inlier 判定するための残差の閾値）
関数：モデル選択を行う際に用いる指標（値が大きい方を選択）
& 関数：inlier データ点の集合
< 関数：入力データ点の集合の尤度（背後に確率モデルを過程）

本論⽂のねらい
• 動被写体が映っている（outlier が多い）ような画像間で、いい
homography をロバストに推定するような DNN を構築する
– どのようなデータセットを用意すればよいのか
– どのようなアーキテクチャが良いのか
10

データセットの用意
• Static video clip
– YouTube から 877 動画を、さらにその中から 32,385 個の断片を収集
• Video frame を 256x256 px に正規化したのち 32x5 px のブロックを 4 辺の縁か
ら抽出（つまり縁のブロックは 32 個）
• すべての連続する 2 フレーム間で、9 個以上の縁のブロックで画素値が（ほぼ）不変
• すべての 7 枚おきのフレーム間で、画⾯の 45% 以上で optical flow がゼロ
11
著者 GitHub より

データセットの用意
• 対応画像ペアと ground truth の生成
– Clip の中で 1〜5 フレームへだたった 2 画像 & , &=% をランダムに抽出
– & から 128x128 px の画像 &>
を切り出し 4 隅の座標を ~±32 px 摂動
– この摂動 ?>
に対応する homography ? を計算する（ground truth）
– 画像 &= に ?@
を適用したのち、画像 & と同じ座標から 128x128 px の画
像 &=
>
を切り出す 12
著者 GitHub より

MHN （提案手法）の DNN アーキテクチャ
• ⼊⼒︓128x128 のグレースケール画像 2 枚 > >
• 出⼒︓摂動させた 4 隅の座標の差分 >
⋅ ⋅ ︓ ⋅
> をそれぞれ ½ , ¼ にスケールした画像
• Base network（ Net0, Net1, Net2 ）は VGG のような感じ
– Convolution︓3x3, batch normalization, ReLU
13 [1] 図 3,4 より

多重解像度
• 元画像を縮小した画像で homography を求め、それをもとに元画像
の homography を求める
– 画像間の全体的な⼤きい動きをとらえやすい
– 通常縮小を多重に⾏って coarse to fine で homography を求める
– 従来手法および deep learning 系の手法で取り⼊れられている
• Deep learning 系での例︓CLKN（[5], 2017）
14
Lucas-Kanade Layer
Reference imageTemplate image
[5] 図 1,2 より

MHN の DNN アーキテクチャ
• 多重解像度（Coarse ⋅ to Fine ⋅
> ）
• Cascade 処理
– ½ 解像度で求めた ?B=C
と元の解像度で求めた ?B=
から ?=
を求める処理
– ?=
?B=
D@
?B=C
D
• D, D@
はそれぞれ座標を ½ , 2 倍にスケールする⾏列
• >
?B>
D@
?B D@
?B DD >
が期待される
15 [1] 図 3,4 より

Dynamic Scene 検出
• 動被写体がある場合のロバスト性をあげたい
• 動被写体のマスク（dynamics mask）を同時に推定するようなモデ
ルにし、マルチタスク学習を⾏う
– 主タスク︓homography 探索
– 副タスク︓dynamics mask 推定
• Dynamics mask の ground truth は optical flow を
用いて計算
– Optical flow は PWC-Net（[6], 2018）を用いて推定
16

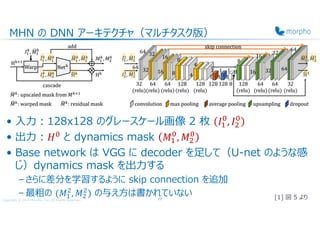

MHN の DNN アーキテクチャ（マルチタスク版）
• ⼊⼒︓128x128 のグレースケール画像 2 枚 > >
• 出⼒︓ > と dynamics mask > >
• Base network は VGG に decoder を足して（U-net のような感
じ）dynamics mask を出⼒する
– さらに差分を学習するように skip connection を追加
– 最粗の E , E % の与え方は書かれていない17 [1] 図 5 より

モデルの学習
• マルチタスクのロス
F F
=
G G
=
= ︓ F G は weight、は解像度
G
= @HI
J KLM HN
J O
@ @HI
J KLM @HN
J O
HI
︓cross entropy ロス
F
=
P
=
Q
=
︓L2ロス
P P︓predicted
Q Q︓ground truth
18

モデルの学習
• マルチタスクの多段階学習
1. 2x106 回 #F 1, #G 0 ︓homography ロスのみを最小化
2. 1x106 回 #F 1, #G 10 ︓dynamic mask ロスを重点的に最小化
3. 1x106 回 #F 1, #G 0 ︓homography ロスのみを最小化
• 主ロス → 副（＋少し主）ロス → 主ロスのサンドイッチ型
• その他
– 最適化手法︓Adam
– Dropout rate︓0.8
– Mini batch︓32
19

実験結果
• 動画内で 10 フレーム離
れた画像間で求めた
homography を適用し
アラインした結果の例
– 提案手法では背景でゴース
ト無し・前景でゴースト有り
、となっている
• 背景の homography を
正しく推定できている
– Dynamics mask を正し
く推定し、前景を外れ値とし
ているから
20 [1] 図 11 より

実験結果
• 視差画像でのアラインメントの
結果の例
– 視差があるので depth が小さ
いほど optical flow が⼤きい
元画像
– アラインの結果、背景の optical
flow が低減した
– やはり dynamics mask が正
しく推定され、前景を外れ値とし
ているから
– 学習データにはもちろん視差画
像は含まれていないが、ある程
度推定できた21
[1] 図 12 より

精度⽐較
• Static scene での精度
– MS-COCO での⽴ち上がり（⾼精度域）は CLKN が最も⾼い
– CLKN と提案手法（MHN）は⾼いが、必ずしも deep learning 系が非
deep learning 系より⾼いという訳ではない
– MS-COCO / VidSets での結果はほぼ変化なし
22
Static video
clip の中で完全
に static なもの
提案手法
[1] 図 6 より

精度⽐較
• Dynamic scene での精度
– 全体的に精度は低下した
– MHN の学習セットを static → dynamic にすると精度向上
– 同じ dynamic な学習セットでも MHN → MHNm にしたことで精度向上
– MHN を MS-COCO と VidSets のどちらで学習しても相違なし
23
Static video clip の中
で dynamics を含むもの
CLKN は︖
→ コードが非公開なので新し
データセットで学習できない
[1] 図 7 より

精度⽐較
• 各 deep learning 系手法の学習セットと dynamic scene での精
度との関係
– データセットを変えただけで、ほとんどのモデルで向上した
– データセット単体での貢献がある 24 [1] 図 8 より

精度⽐較
• 多重解像度のレイヤー数と精度の関係
– 図は MHN on MS-COCO でレイヤー数を 1〜4 と変化させたもの
– 最粗画像が小さすぎると homography 探索が不安定になるようだ
• CLKN の著者らの報告と一致
25 [1] 図 10 より

感想
• 多重解像度、マルチタスク学習といった既知の知⾒を⾃然に適用してお
り、それぞれの工夫がどのような働きを持つかが分かりやすい
• 内部的にはセグメンテーション＋アノテーションのような機構を持っており「
動被写体になりやすいもの」というセマンティックな情報を推論しているの
ではないか
• 動被写体だけでなく、視差画像のマスクも出してくれるので便利だ
• モデルの変更による精度向上＋データセットの変更による精度向上で、
とくに後者については貢献度が⾼い
– しかしデータセットもコードも非公開なので効果半減
– GitHub はあるので今後に期待
26

感想
• 実⾏時間についての議論はないが、リアルタイム推定は難しいだろう
• 失敗例をだしてなぜ難しい例なのかを考察してほしかった（失敗例が出
るまで問題を難しくしてみてほしかった）
• 以下のような組み合わせでの精度⽐較にも興味がある（動的学習セッ
トによる学習が静的検証セットで悪影響を持たないか、セマンティックな
情報が誤った推論を引き起こさないか、などの検証）
27
モデル学習セット検証セット
MHN VidSetd VidSets
MHNm VidSetd VidSets

参考⽂献
[1] 主論⽂︓Le, Hoang, et al. "Deep Homography Estimation for Dynamic Scenes."
Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition.
2020.
[2] SIFT︓Lowe, David G. "Distinctive image features from scale-invariant
keypoints." International journal of computer vision 60.2 (2004): 91-110.
[3] RANSAC︓Fischler, Martin A., and Robert C. Bolles. "Random sample consensus: a
paradigm for model fitting with applications to image analysis and automated
cartography." Communications of the ACM 24.6 (1981): 381-395.
[4] MAGSAC︓Barath, Daniel, Jiri Matas, and Jana Noskova. "Magsac: marginalizing sample
consensus." Proceedings of the IEEE Conference on Computer Vision and Pattern
Recognition. 2019.
[5] CLKN︓Chang, Che-Han, Chun-Nan Chou, and Edward Y. Chang. "Clkn: Cascaded lucas-
kanade networks for image alignment." Proceedings of the IEEE Conference on
Computer Vision and Pattern Recognition. 2017.
[6] PWC-Net︓Sun, Deqing, et al. "Pwc-net: Cnns for optical flow using pyramid, warping,
and cost volume." Proceedings of the IEEE conference on computer vision and pattern
recognition. 2018.
28
