網路規劃與設計

CH2 網路規劃與設計

2012/2/29

1 網路規劃與分散式系統課程 by 王宣智

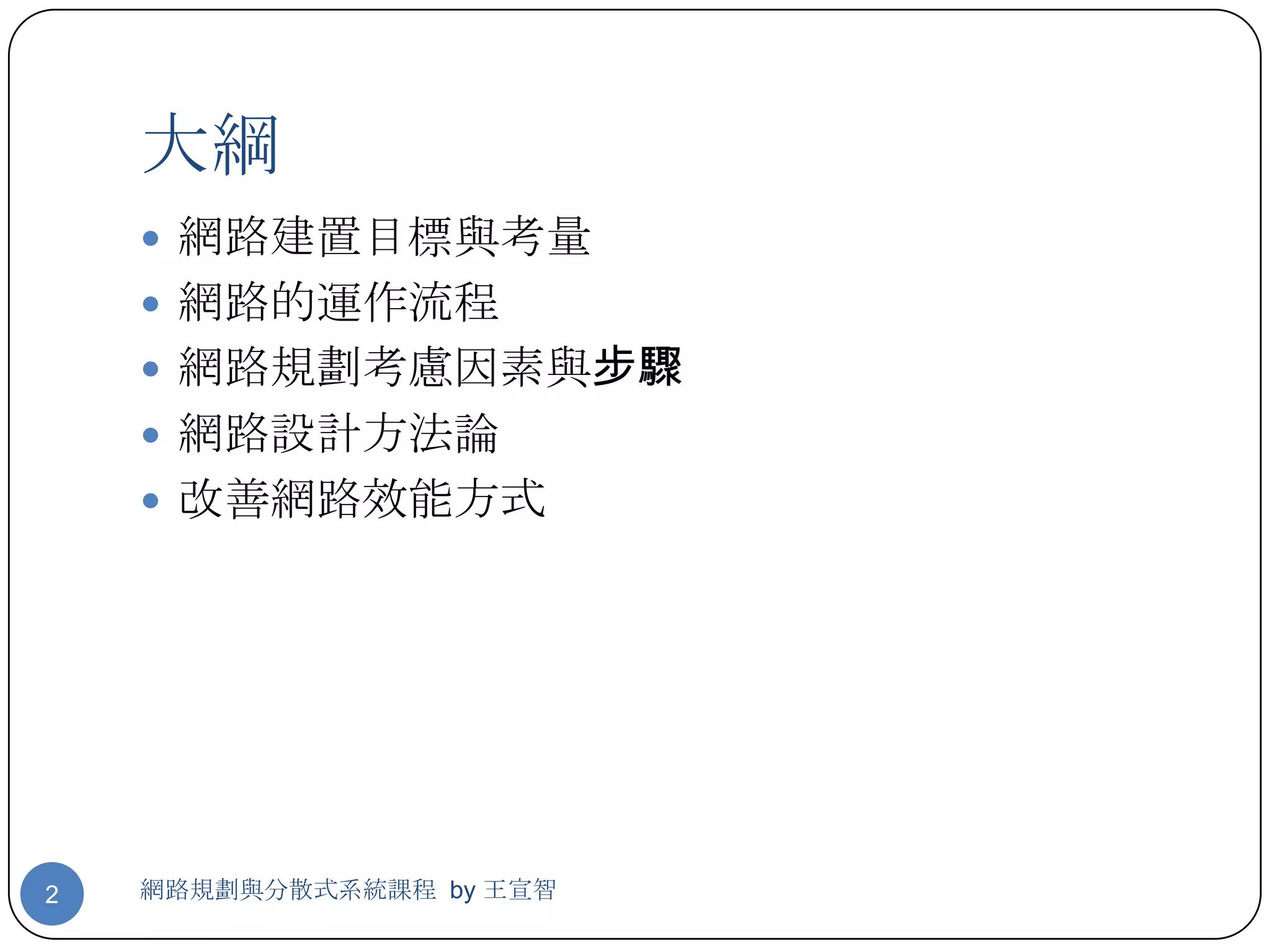

大綱
 網路建置目標與考量
 網路的運作流程
 網路規劃考慮因素與步驟
 網路設計方法論
 改善網路效能方式

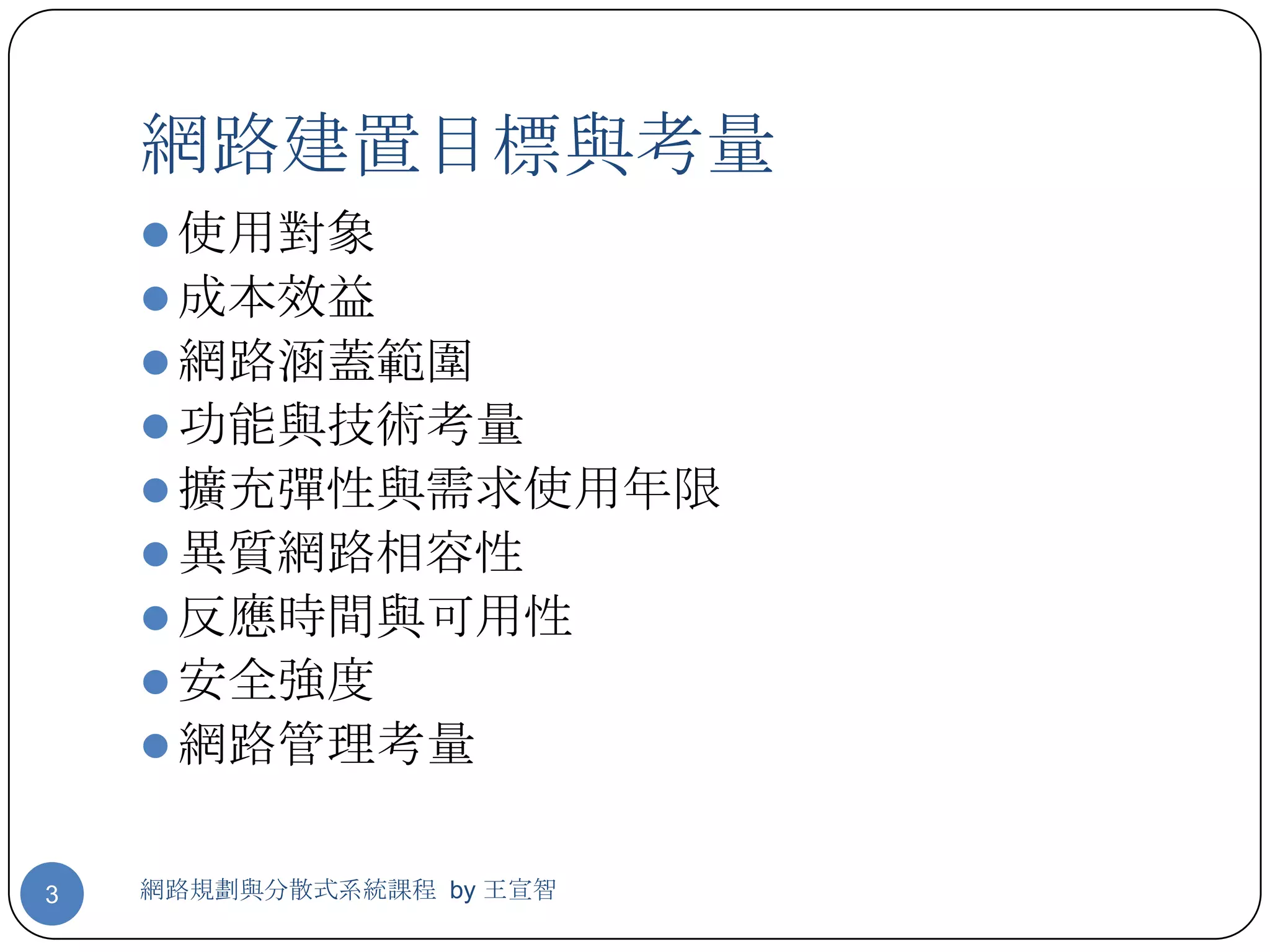

網路建置目標與考量
 使用對象
 成本效益
 網路涵蓋範圍
 功能與技術考量
 擴充彈性與需求使用年限
 異質網路相容性
 反應時間與可用性
 安全強度
 網路管理考量


網路的運作流程

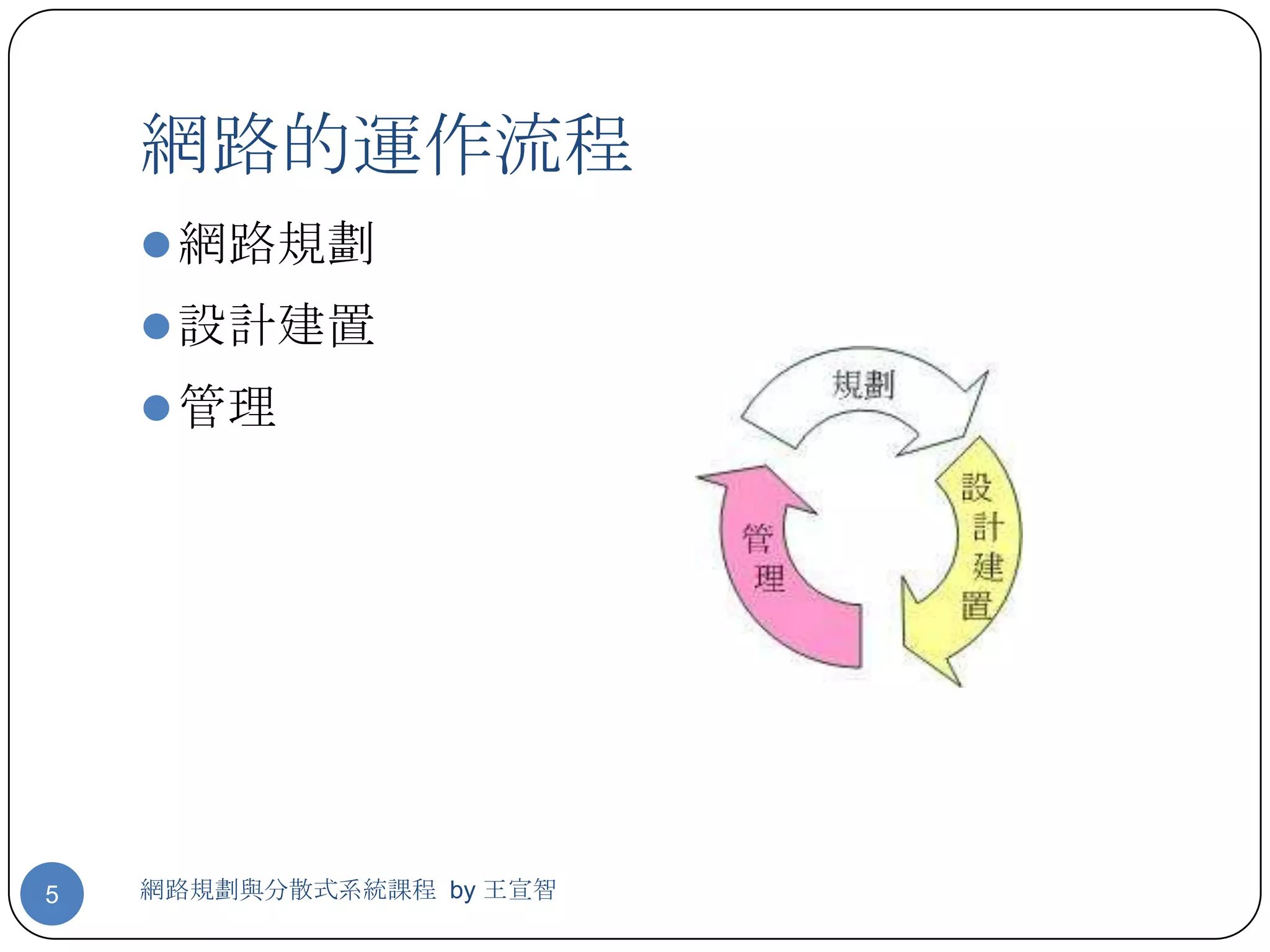

網路的運作流程
 網路規劃
 設計建置
 管理

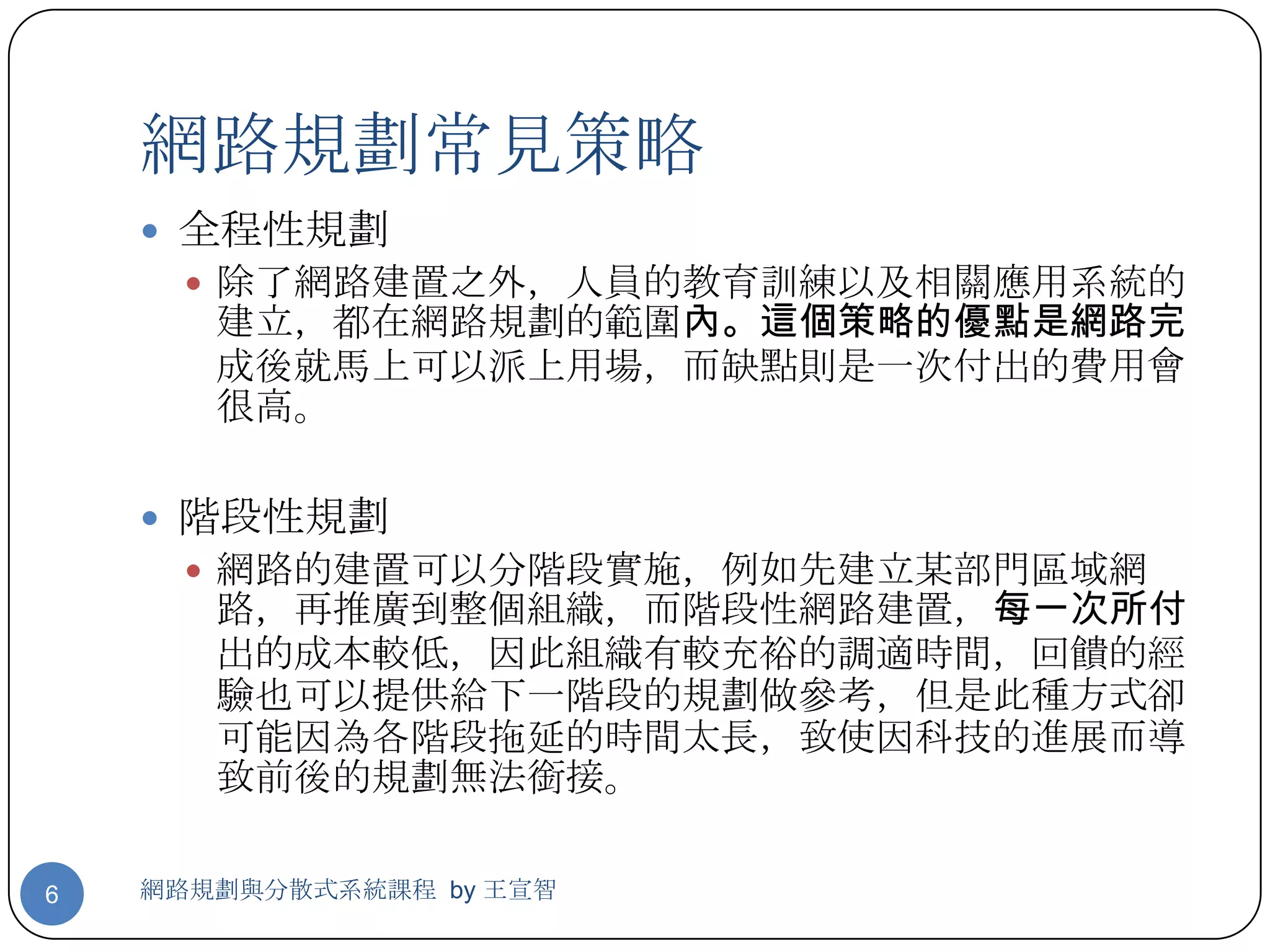

網路規劃常見策略
 全程性規劃
 除了網路建置之外，人員的教育訓練以及相關應用系統的
建立，都在網路規劃的範圍內。這個策略的優點是網路完
成後就馬上可以派上用場，而缺點則是一次付出的費用會
很高。

 階段性規劃
 網路的建置可以分階段實施，例如先建立某部門區域網
路，再推廣到整個組織，而階段性網路建置，每一次所付
出的成本較低，因此組織有較充裕的調適時間，回饋的經
驗也可以提供給下一階段的規劃做參考，但是此種方式卻
可能因為各階段拖延的時間太長，致使因科技的進展而導
致前後的規劃無法銜接。

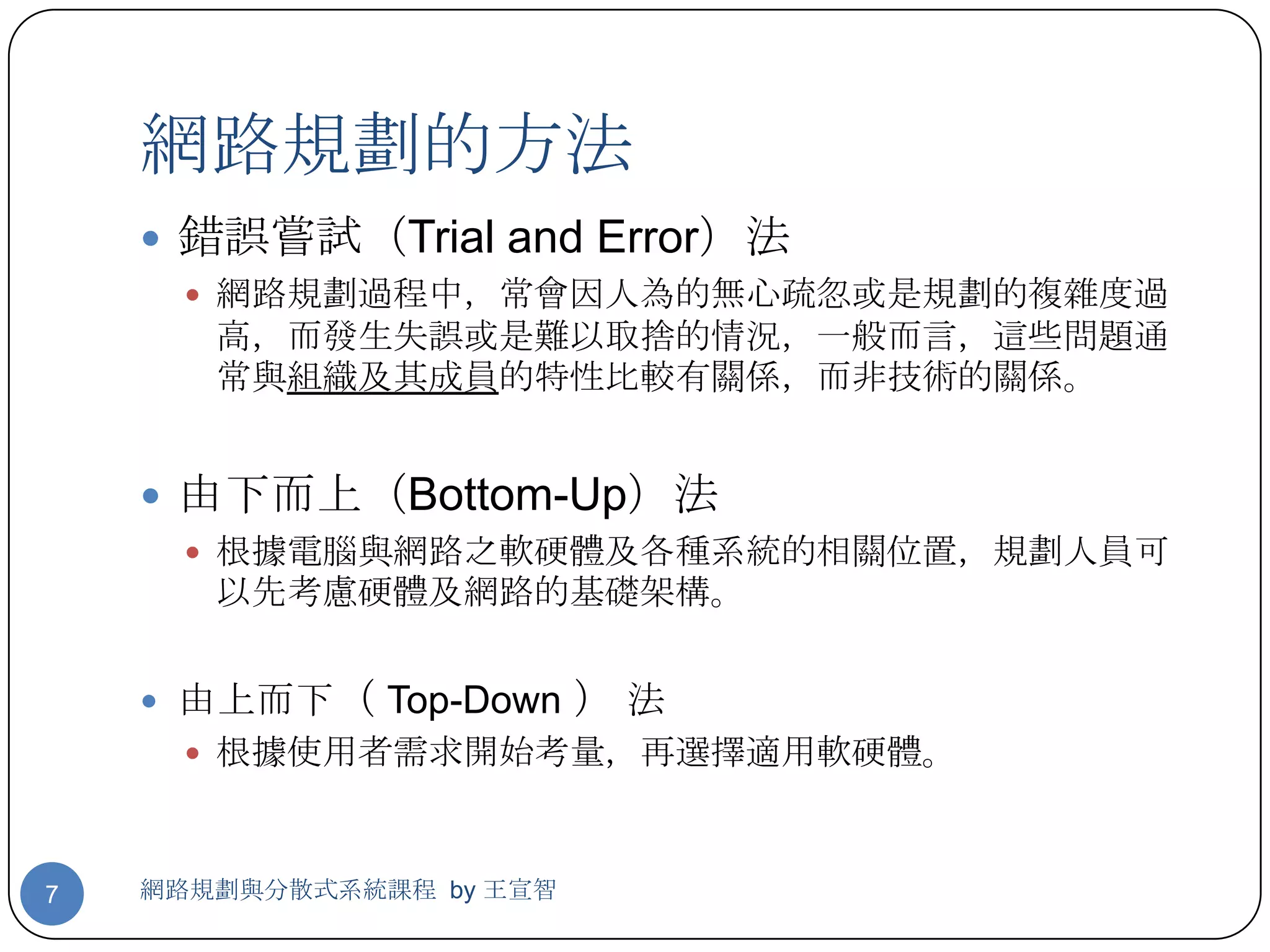

網路規劃的方法
 錯誤嘗試（Trial and Error）法
 網路規劃過程中，常會因人為的無心疏忽或是規劃的複雜度過
高，而發生失誤或是難以取捨的情況，一般而言，這些問題通
常與組織及其成員的特性比較有關係，而非技術的關係。

 由下而上（Bottom-Up）法
 根據電腦與網路之軟硬體及各種系統的相關位置，規劃人員可
以先考慮硬體及網路的基礎架構。

 由上而下（ Top-Down ）法
 根據使用者需求開始考量，再選擇適用軟硬體。

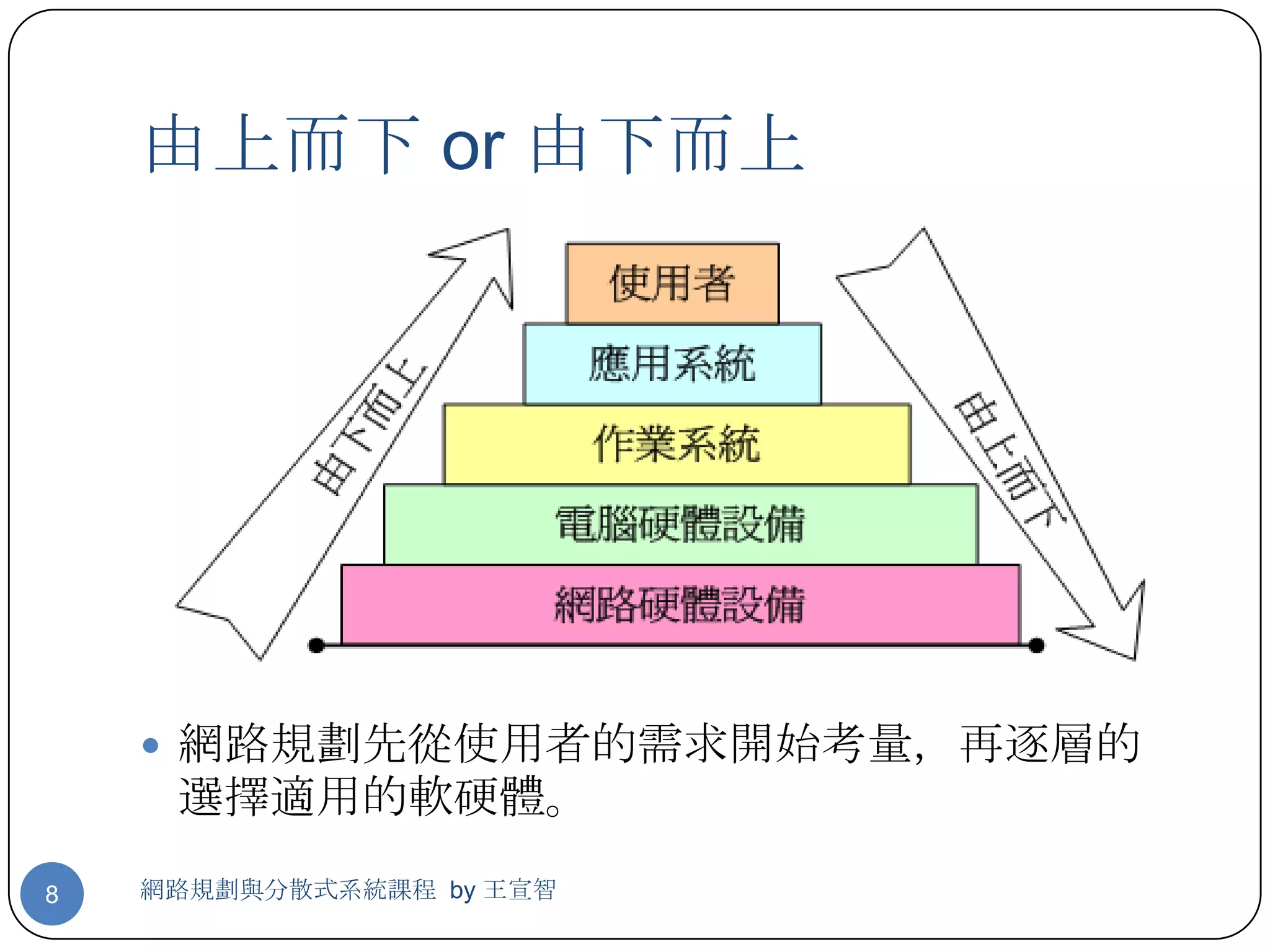

由上而下 or 由下而上

 網路規劃先從使用者的需求開始考量，再逐層的
選擇適用的軟硬體。

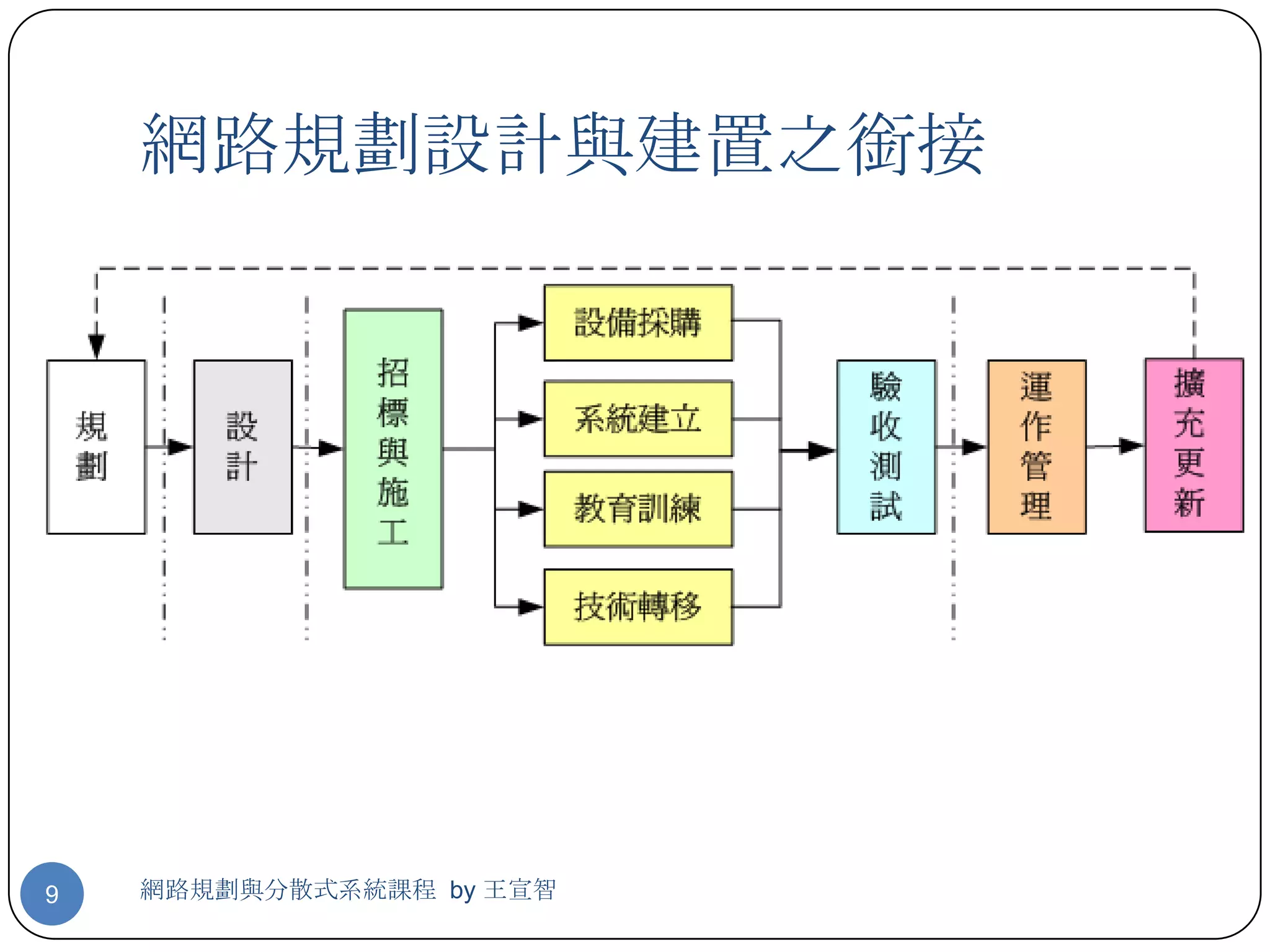

網路規劃設計與建置之銜接

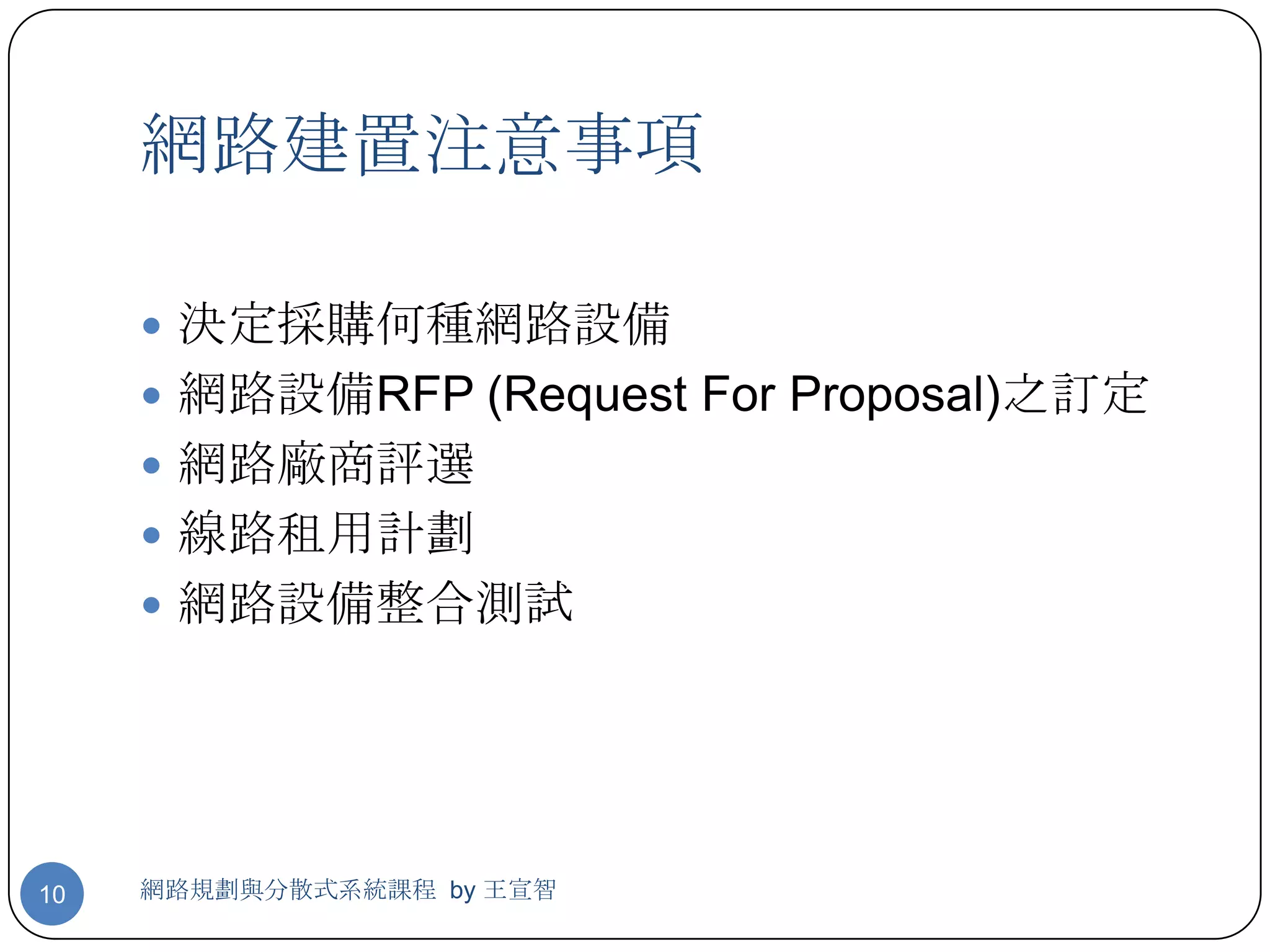

網路建置注意事項

 決定採購何種網路設備
 網路設備RFP (Request For Proposal)之訂定
 網路廠商評選
 線路租用計劃
 網路設備整合測試

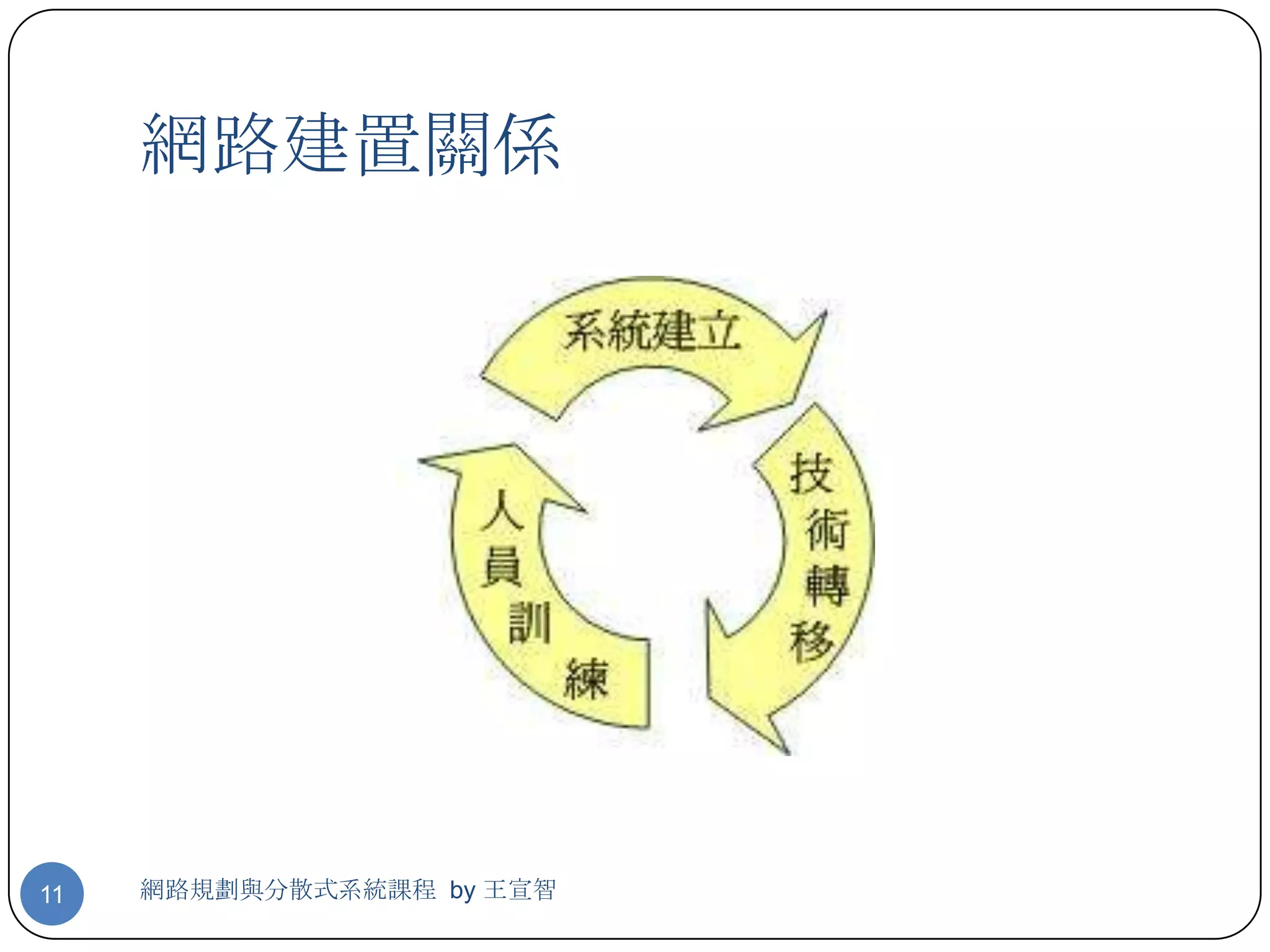

網路建置關係

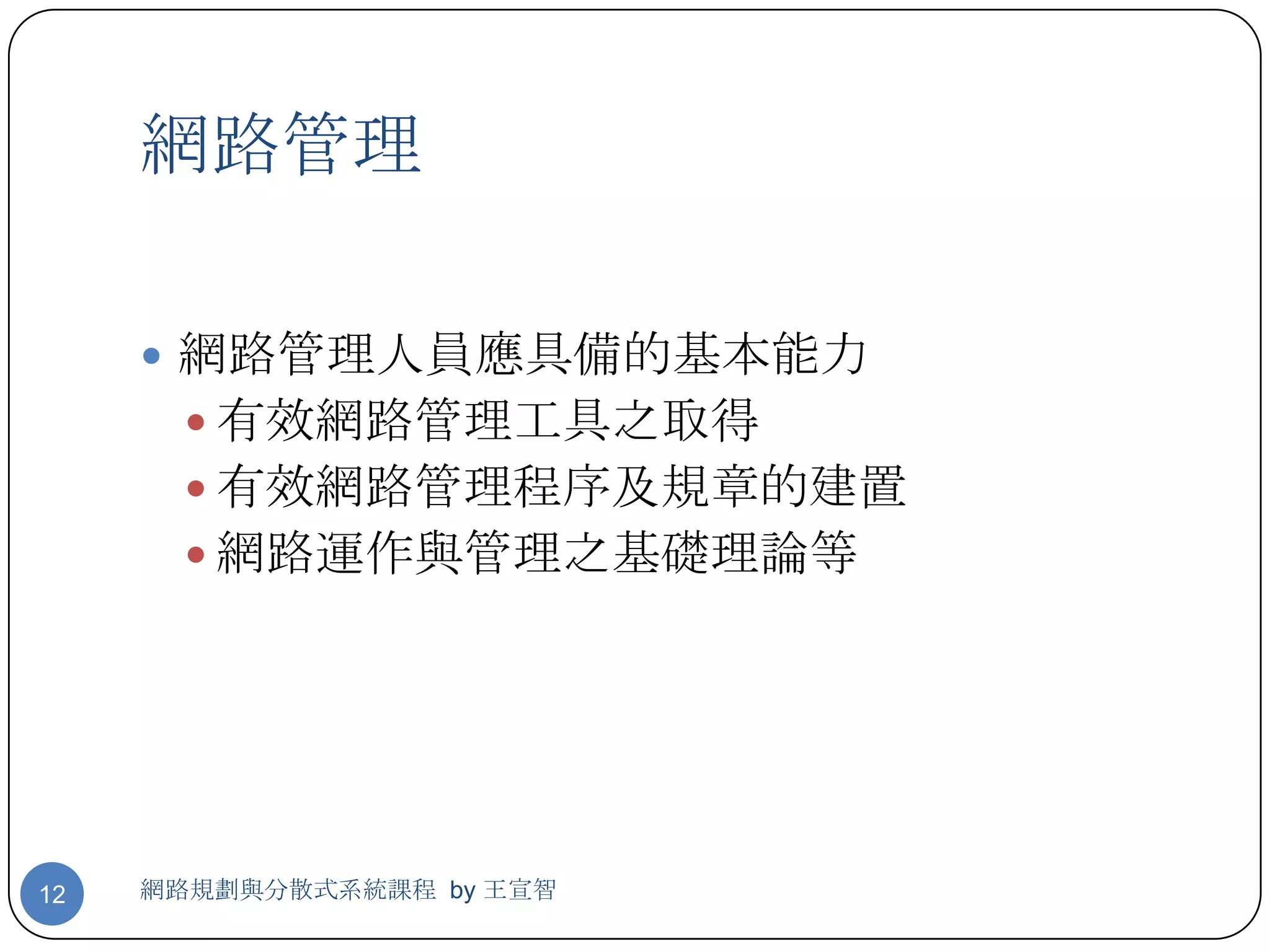

網路管理

 網路管理人員應具備的基本能力
 有效網路管理工具之取得
 有效網路管理程序及規章的建置
 網路運作與管理之基礎理論等


網路規劃考慮因素與步驟

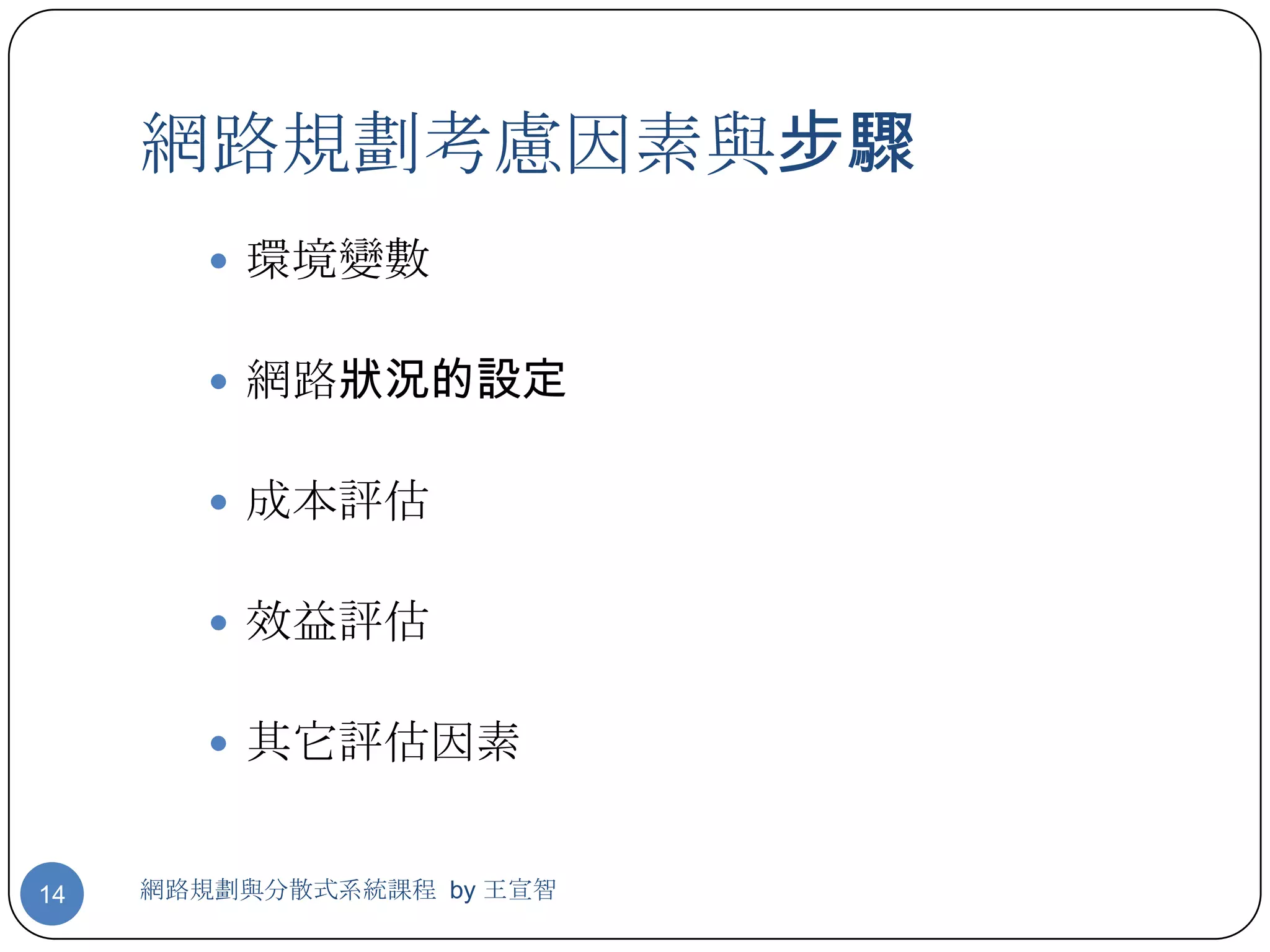

網路規劃考慮因素與步驟
 環境變數

 網路狀況的設定

 成本評估

 效益評估

 其它評估因素

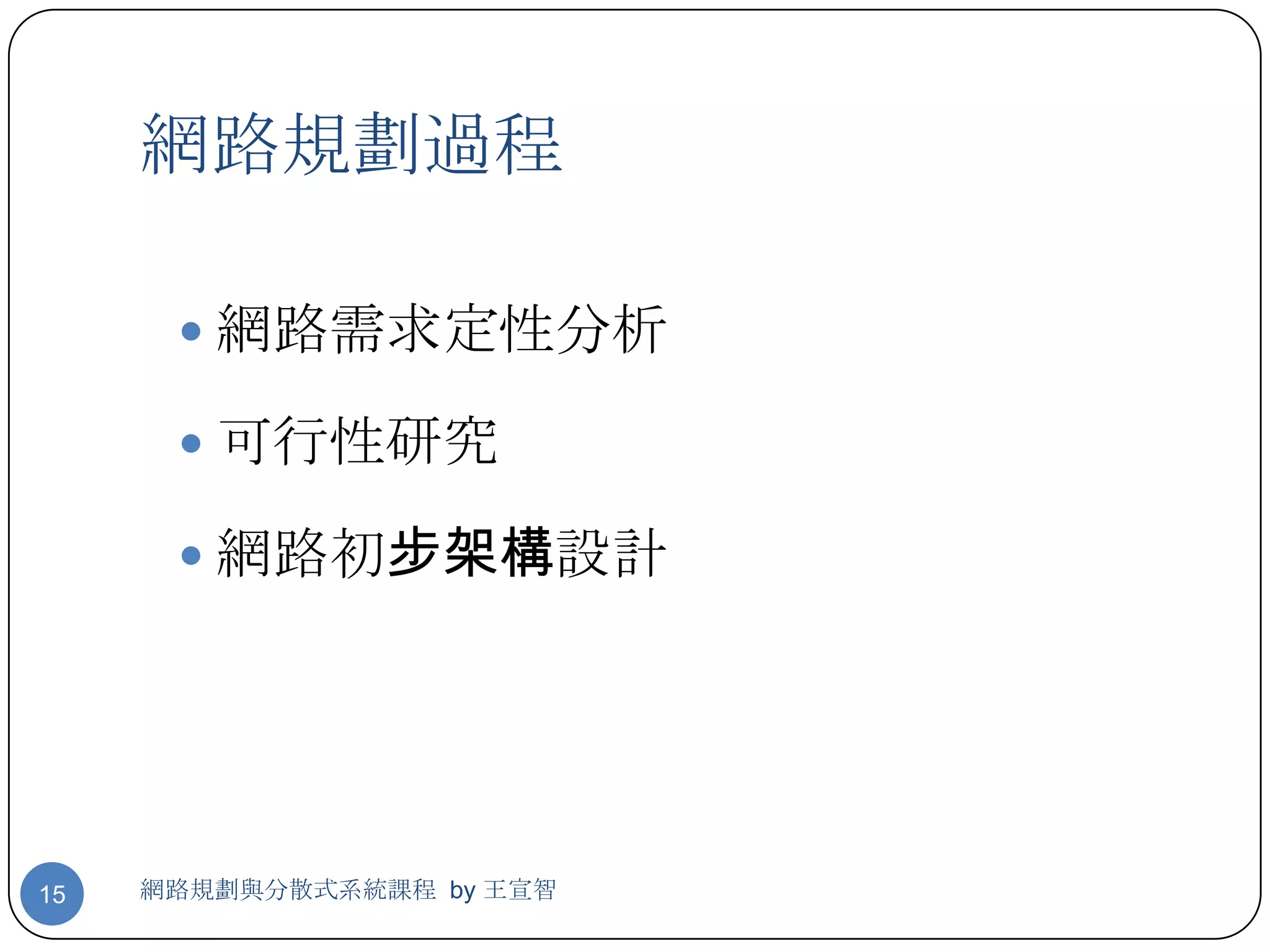

網路規劃過程

 網路需求定性分析

 可行性研究

 網路初步架構設計

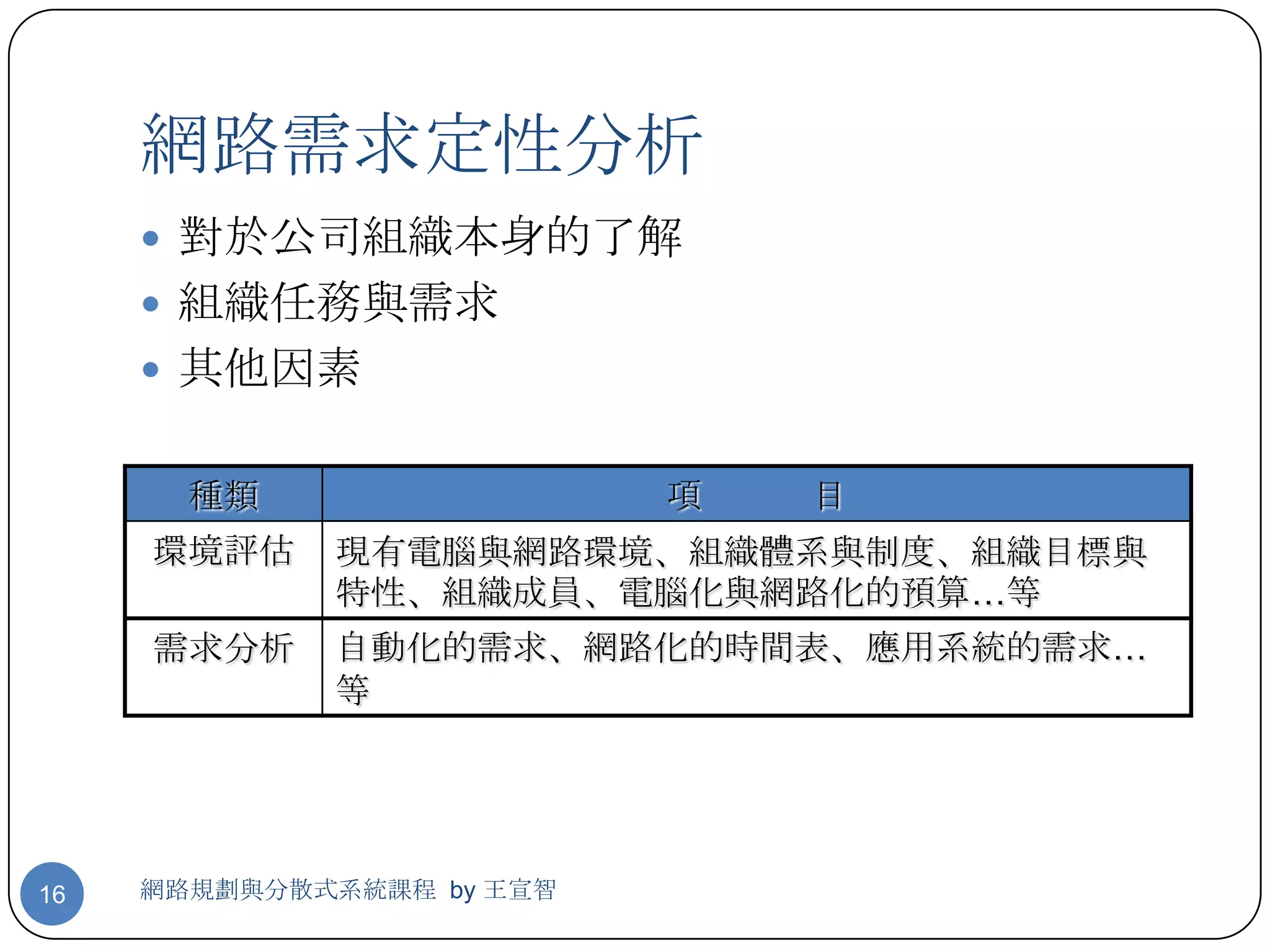

網路需求定性分析
 對於公司組織本身的了解
 組織任務與需求
 其他因素

種類項目
環境評估現有電腦與網路環境、組織體系與制度、組織目標與
特性、組織成員、電腦化與網路化的預算…等
需求分析自動化的需求、網路化的時間表、應用系統的需求…
等

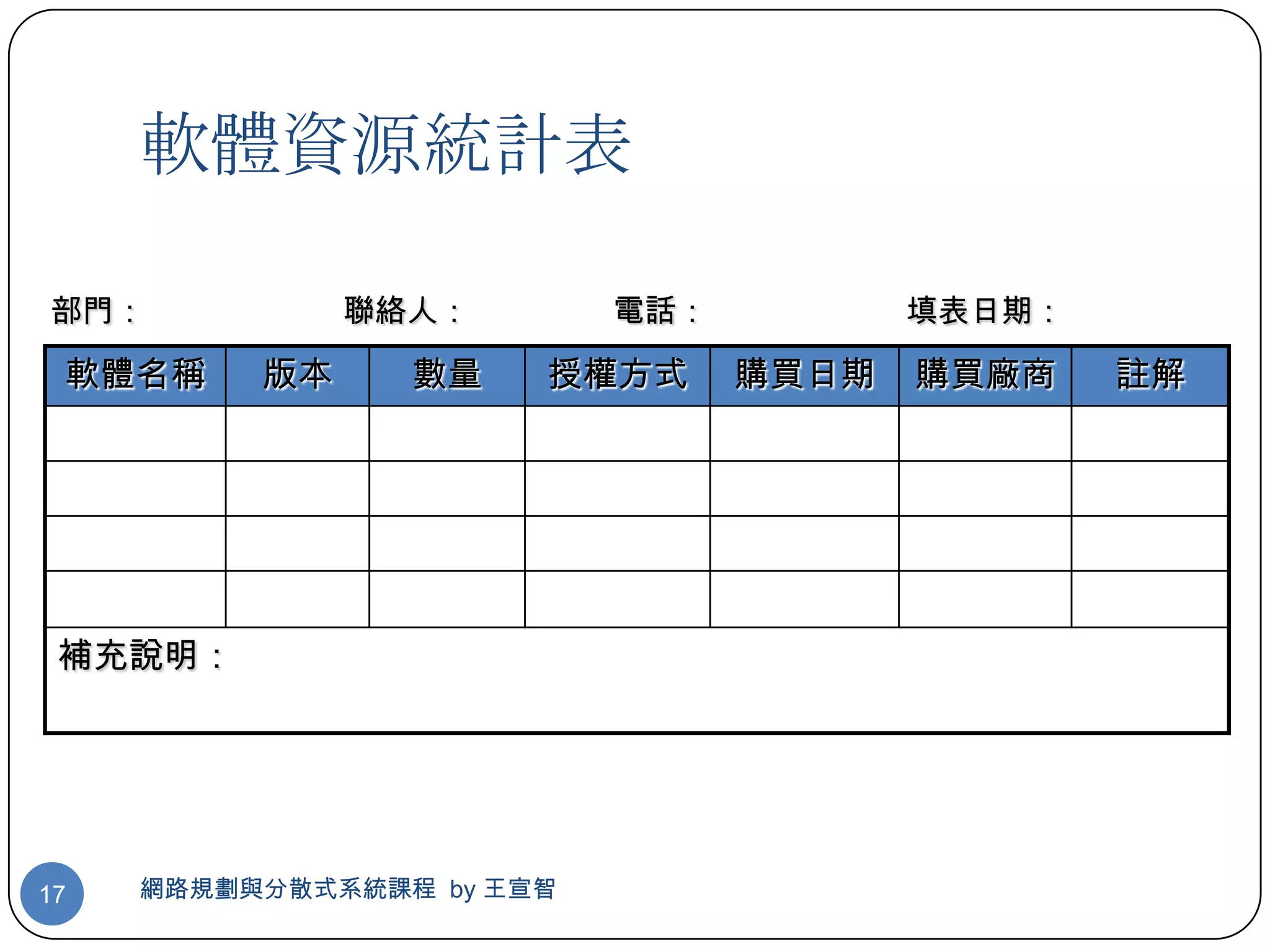

軟體資源統計表

部門：聯絡人：電話：填表日期：

軟體名稱版本數量授權方式購買日期購買廠商註解

補充說明：

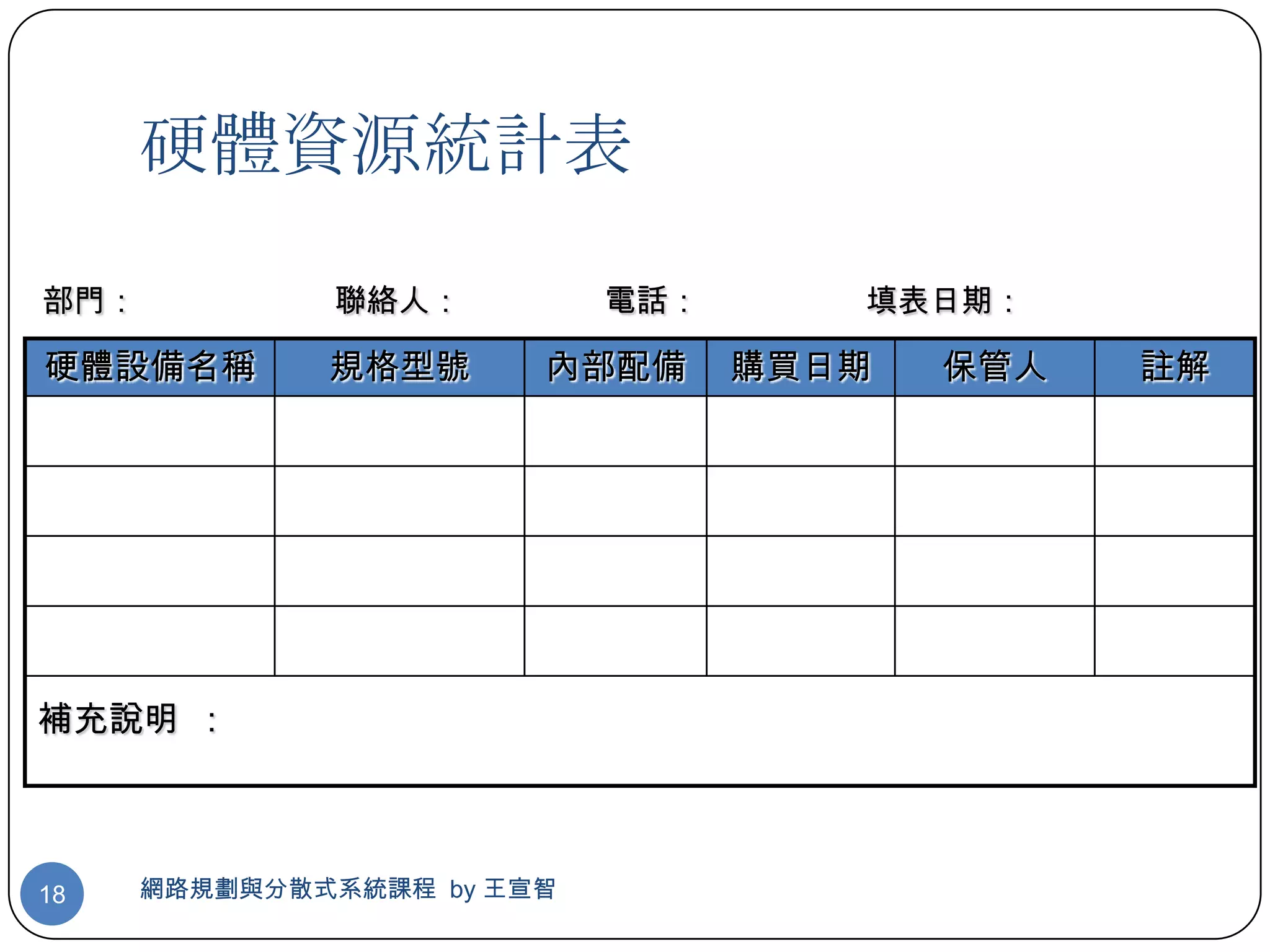

硬體資源統計表

部門：聯絡人：電話：填表日期：

硬體設備名稱規格型號內部配備購買日期保管人註解

補充說明：

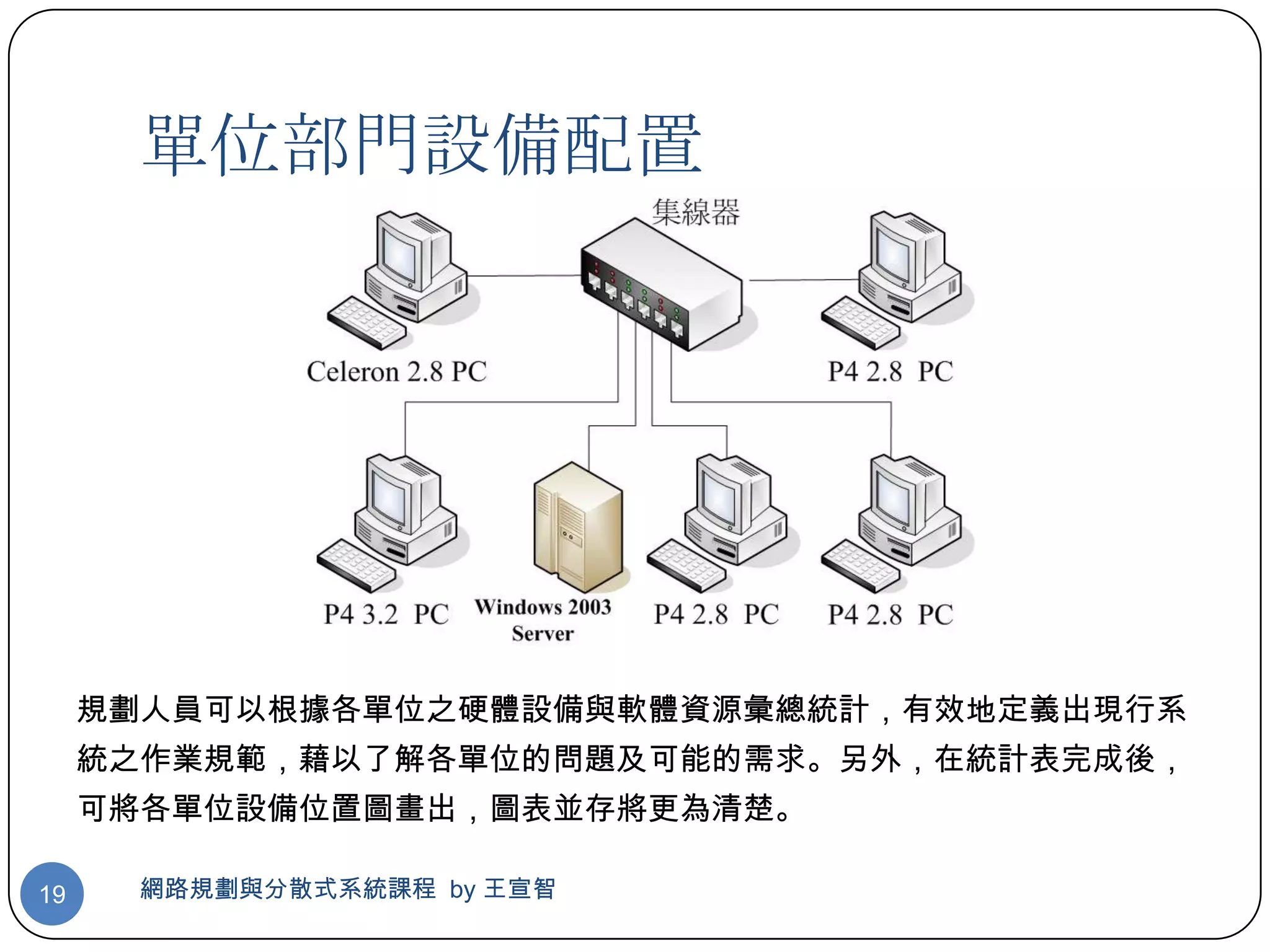

單位部門設備配置

規劃人員可以根據各單位之硬體設備與軟體資源彙總統計，有效地定義出現行系
統之作業規範，藉以了解各單位的問題及可能的需求。另外，在統計表完成後，
可將各單位設備位置圖畫出，圖表並存將更為清楚。

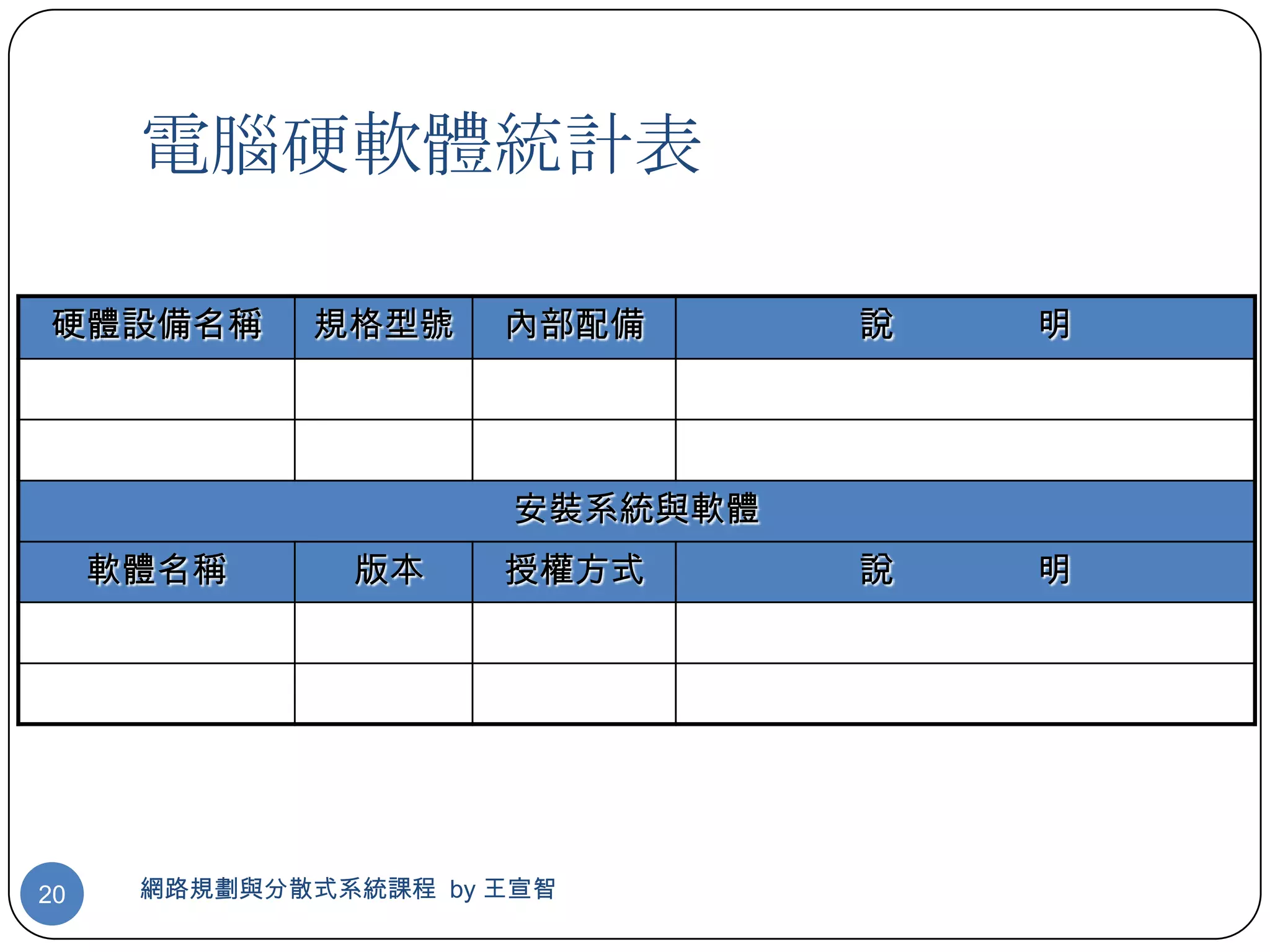

電腦硬軟體統計表

硬體設備名稱規格型號內部配備說明

安裝系統與軟體
軟體名稱版本授權方式說明

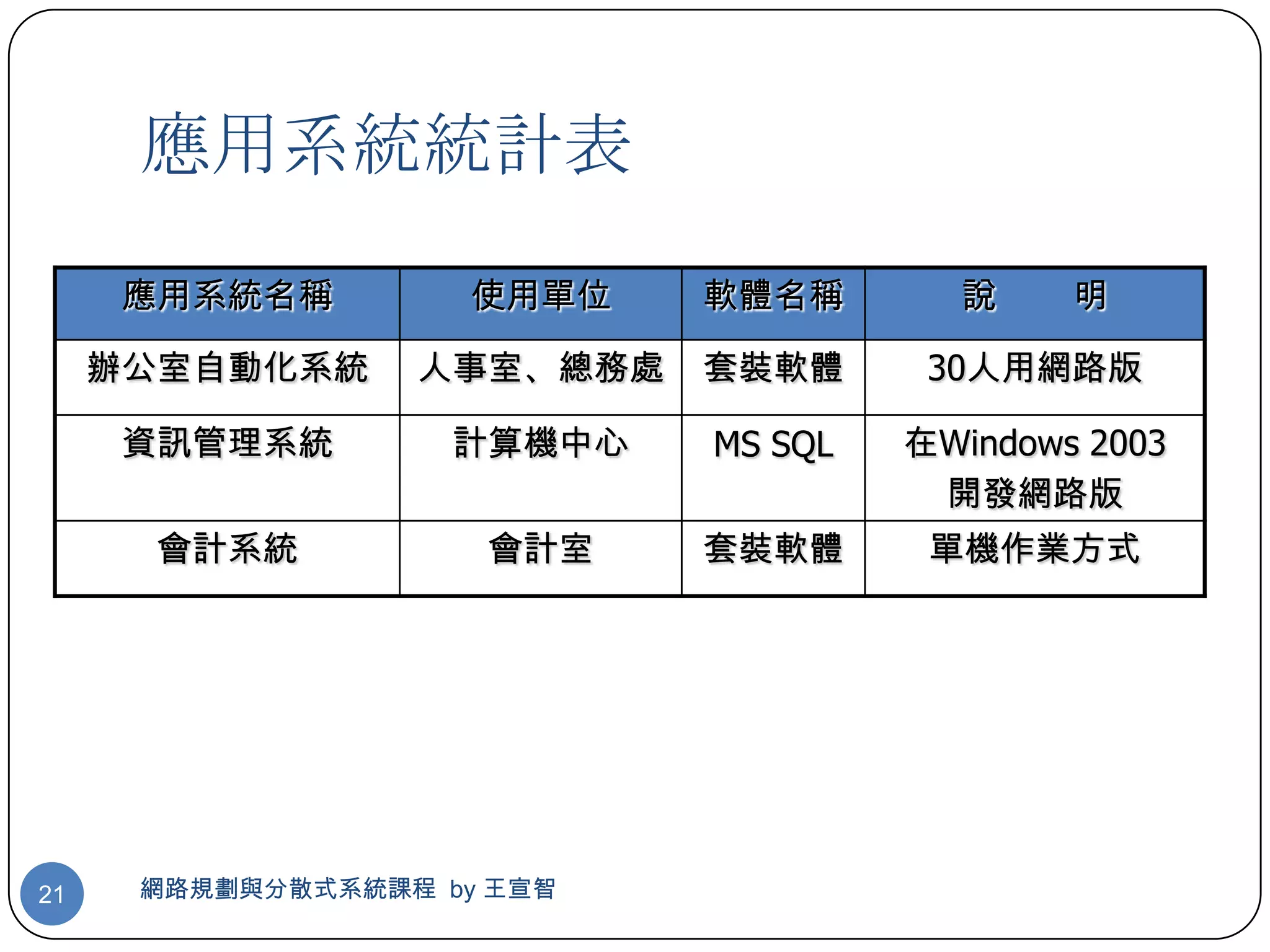

應用系統統計表
應用系統名稱使用單位軟體名稱說明

辦公室自動化系統人事室、總務處套裝軟體 30人用網路版

資訊管理系統計算機中心 MS SQL 在Windows 2003
開發網路版
會計系統會計室套裝軟體單機作業方式

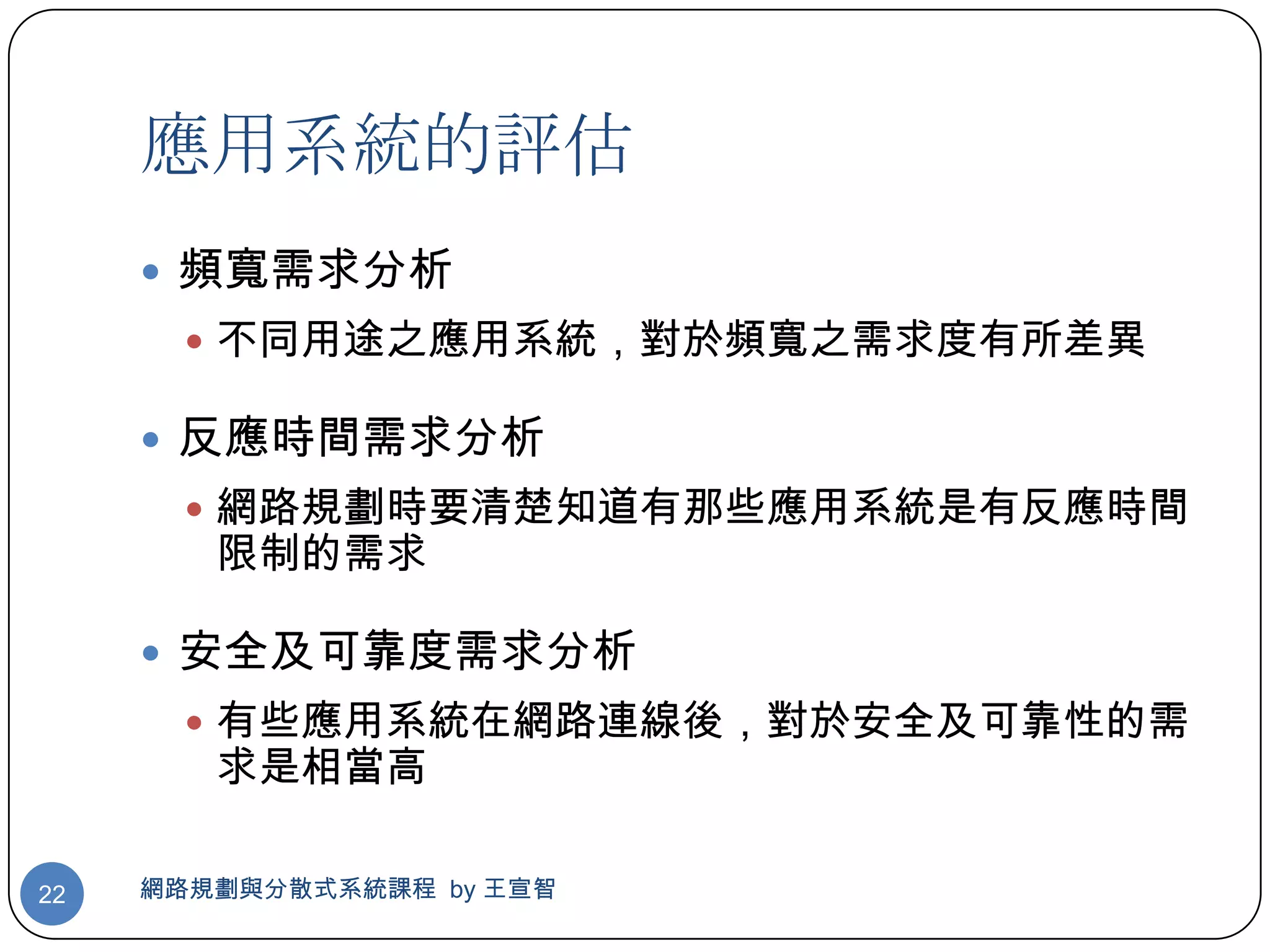

應用系統的評估
 頻寬需求分析
 不同用途之應用系統，對於頻寬之需求度有所差異

 反應時間需求分析
 網路規劃時要清楚知道有那些應用系統是有反應時間
限制的需求

 安全及可靠度需求分析
 有些應用系統在網路連線後，對於安全及可靠性的需
求是相當高

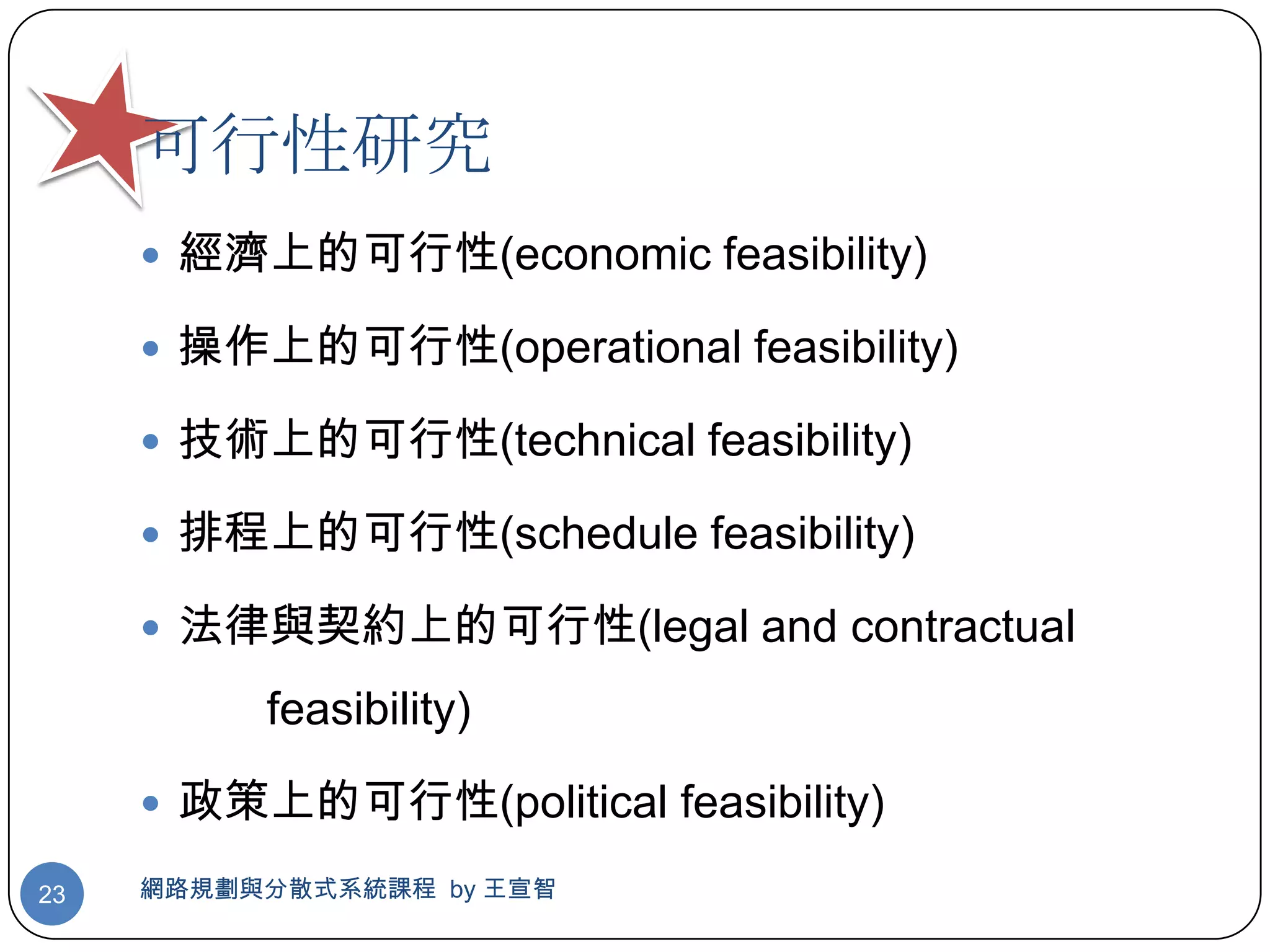

可行性研究
 經濟上的可行性(economic feasibility)

 操作上的可行性(operational feasibility)

 技術上的可行性(technical feasibility)

 排程上的可行性(schedule feasibility)

 法律與契約上的可行性(legal and contractual

feasibility)

 政策上的可行性(political feasibility)


網路設計方法論

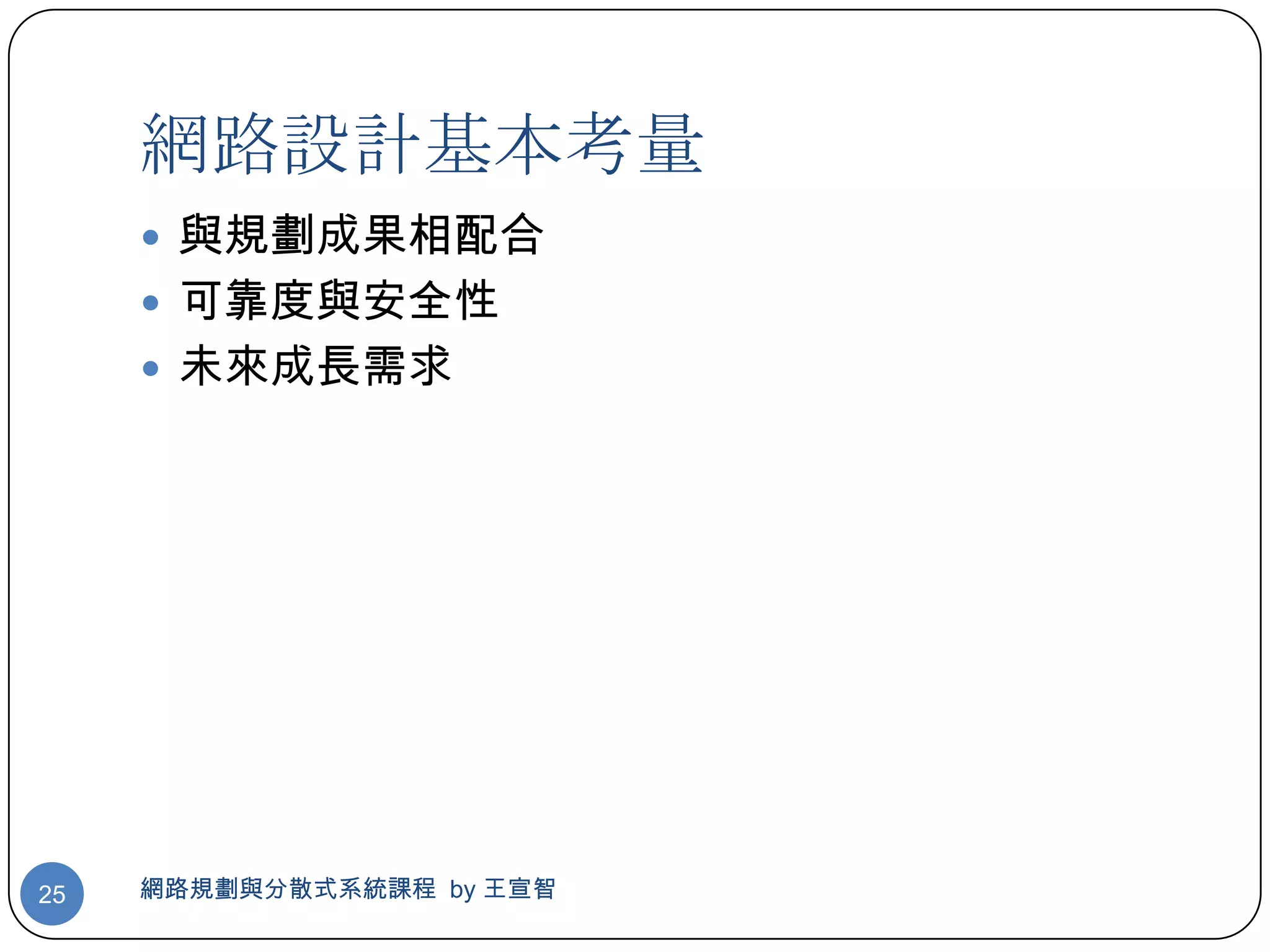

網路設計基本考量
 與規劃成果相配合
 可靠度與安全性
 未來成長需求

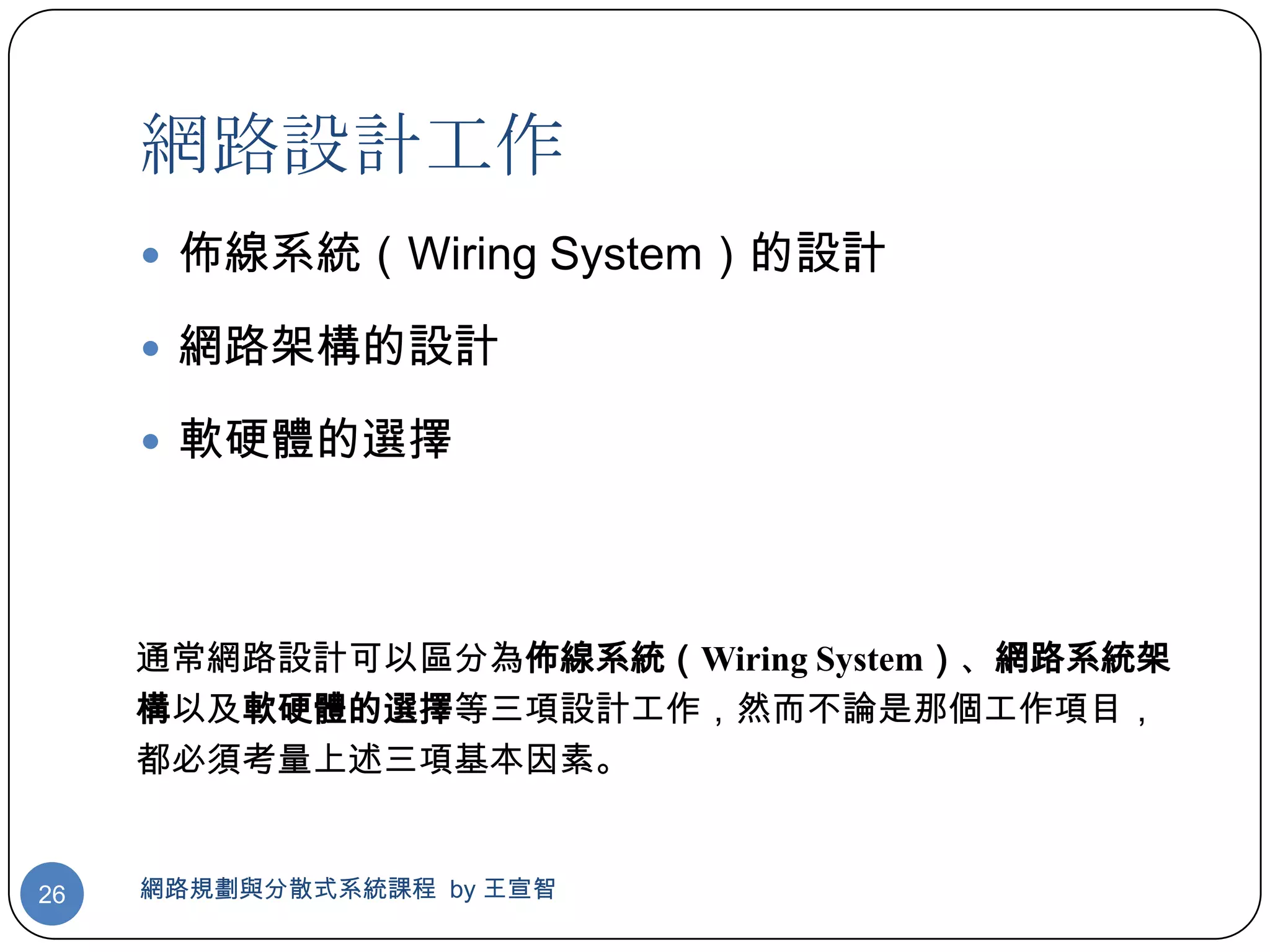

網路設計工作
 佈線系統（Wiring System）的設計

 網路架構的設計

 軟硬體的選擇

通常網路設計可以區分為佈線系統（Wiring System）、網路系統架
構以及軟硬體的選擇等三項設計工作，然而不論是那個工作項目，
都必須考量上述三項基本因素。

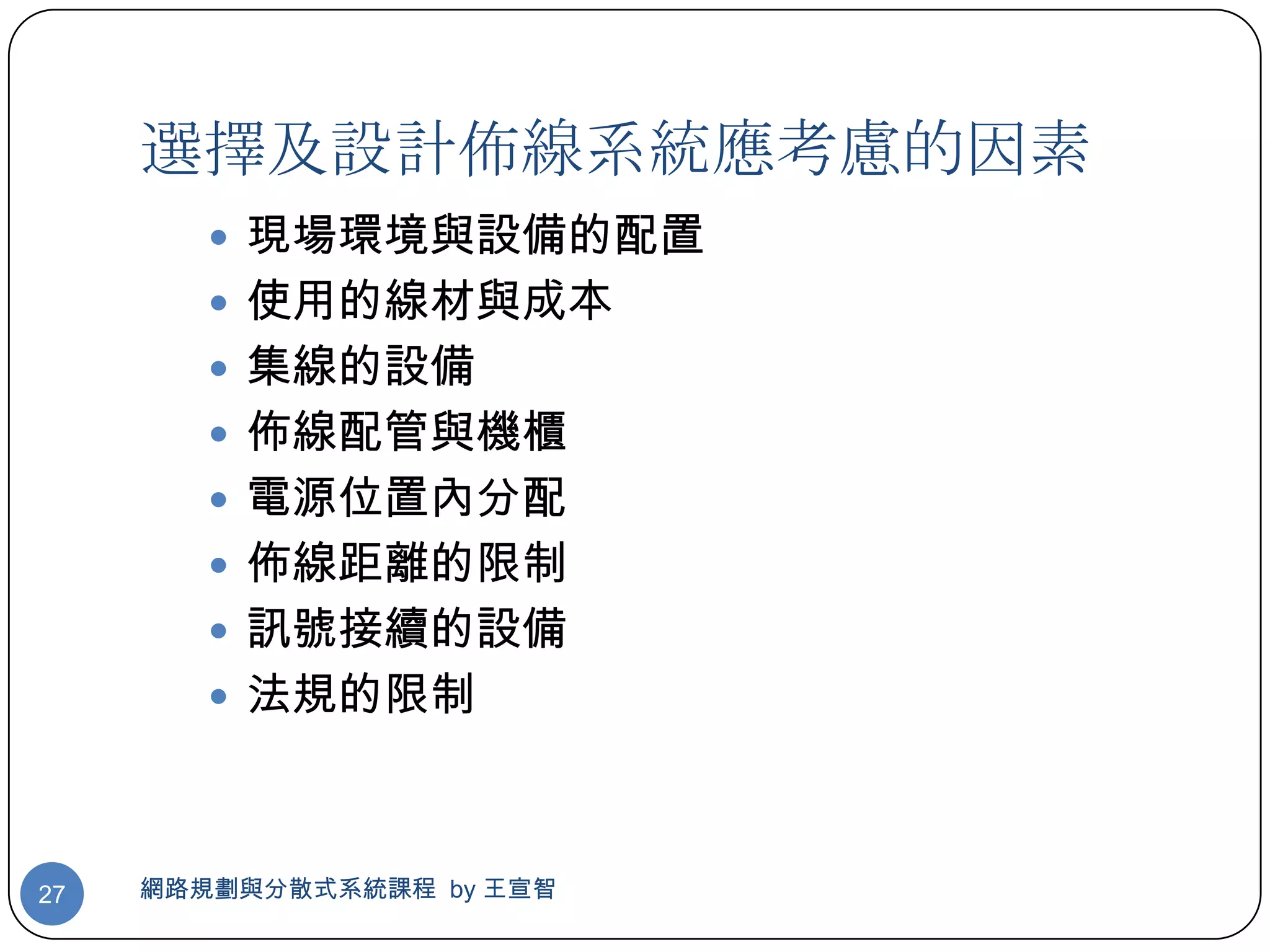

選擇及設計佈線系統應考慮的因素
 現場環境與設備的配置
 使用的線材與成本
 集線的設備
 佈線配管與機櫃
 電源位置內分配
 佈線距離的限制
 訊號接續的設備
 法規的限制

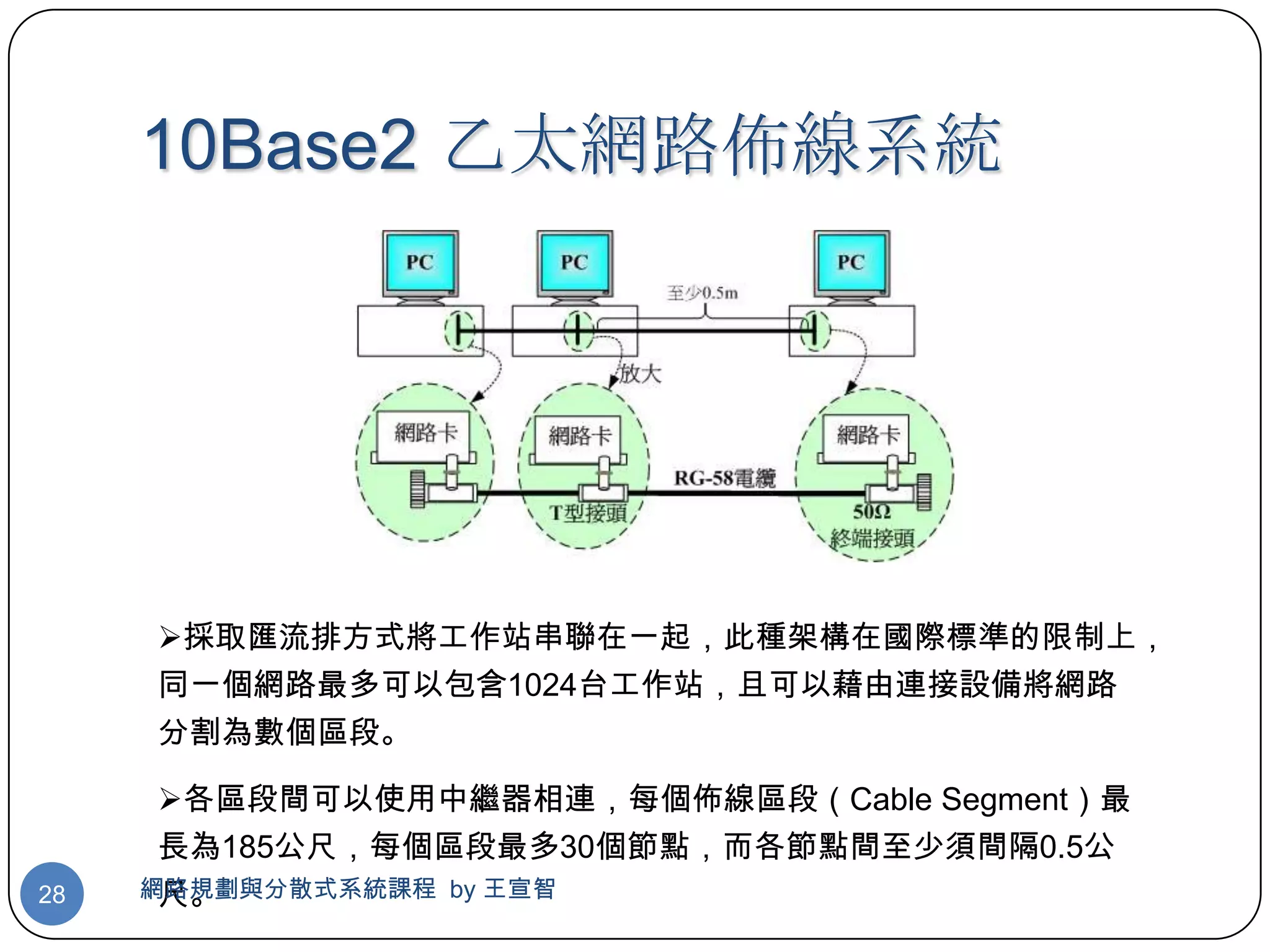

10Base2 乙太網路佈線系統

採取匯流排方式將工作站串聯在一起，此種架構在國際標準的限制上，
同一個網路最多可以包含1024台工作站，且可以藉由連接設備將網路
分割為數個區段。

各區段間可以使用中繼器相連，每個佈線區段（Cable Segment）最
長為185公尺，每個區段最多30個節點，而各節點間至少須間隔0.5公
尺。

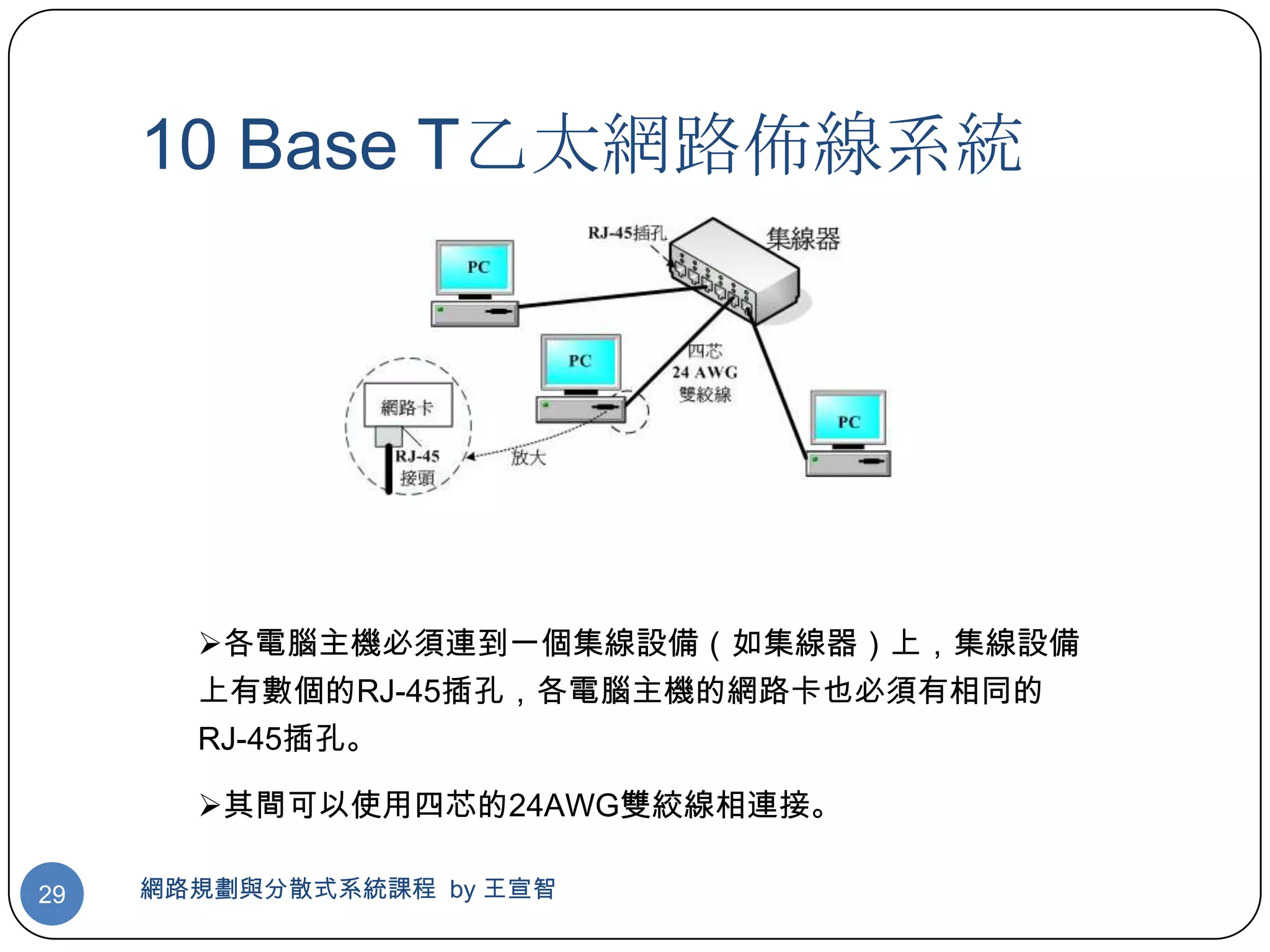

10 Base T乙太網路佈線系統

各電腦主機必須連到一個集線設備（如集線器）上，集線設備
上有數個的RJ-45插孔，各電腦主機的網路卡也必須有相同的
RJ-45插孔。

其間可以使用四芯的24AWG雙絞線相連接。

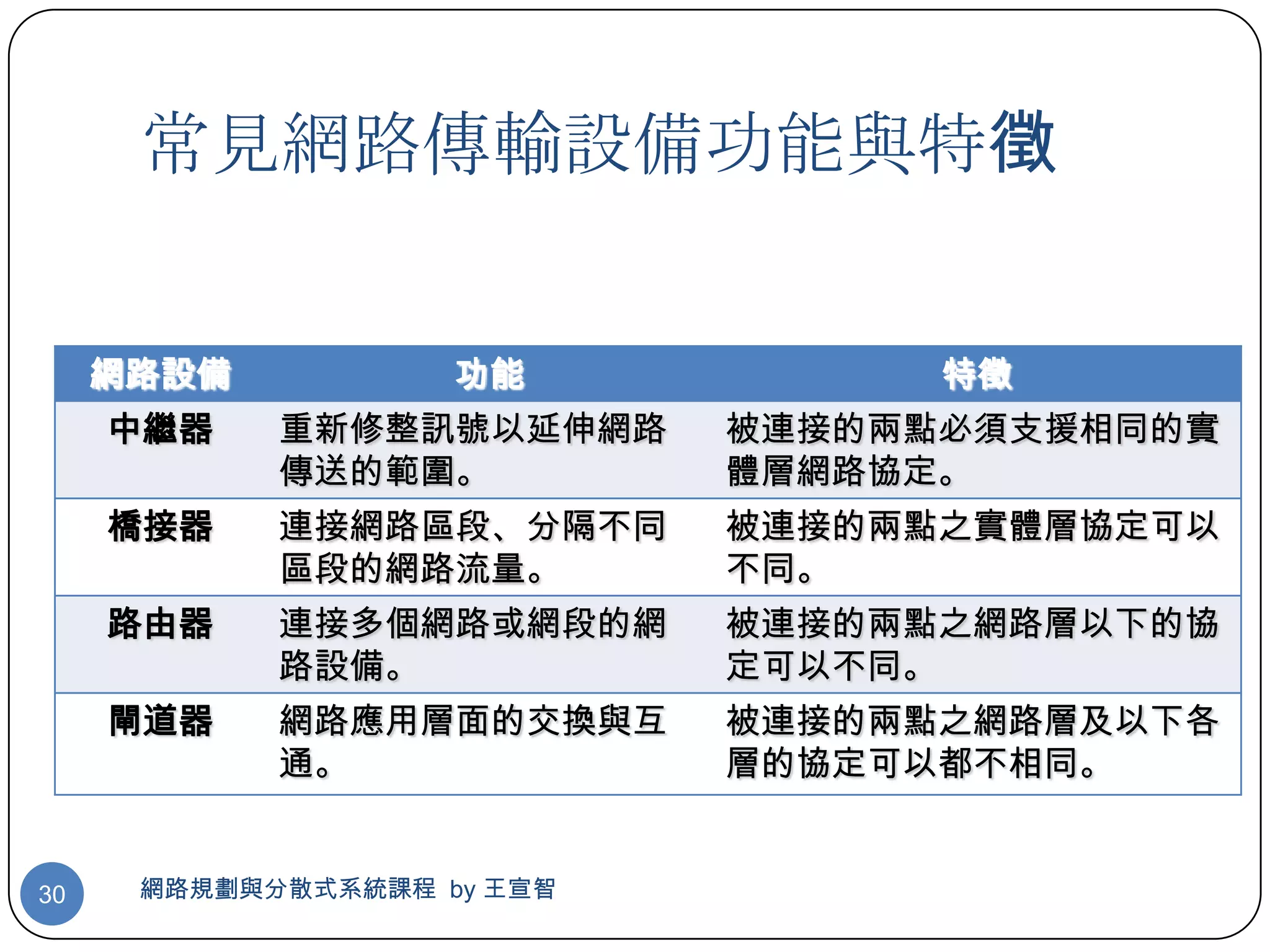

常見網路傳輸設備功能與特徵

網路設備功能特徵
中繼器重新修整訊號以延伸網路被連接的兩點必須支援相同的實
傳送的範圍。體層網路協定。
橋接器連接網路區段、分隔不同被連接的兩點之實體層協定可以
區段的網路流量。不同。
路由器連接多個網路或網段的網被連接的兩點之網路層以下的協
路設備。定可以不同。
閘道器網路應用層面的交換與互被連接的兩點之網路層及以下各
通。層的協定可以都不相同。

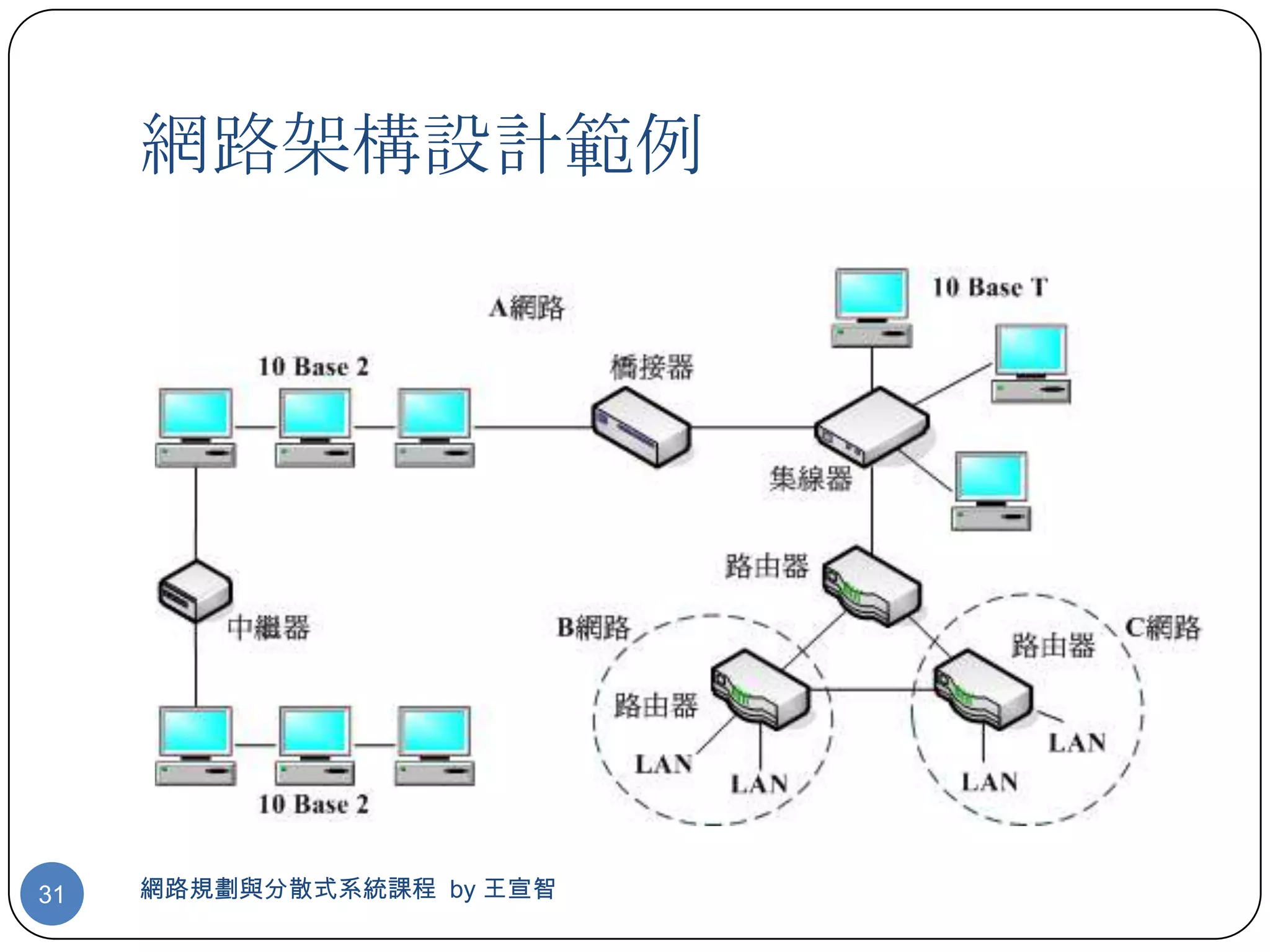

網路架構設計範例

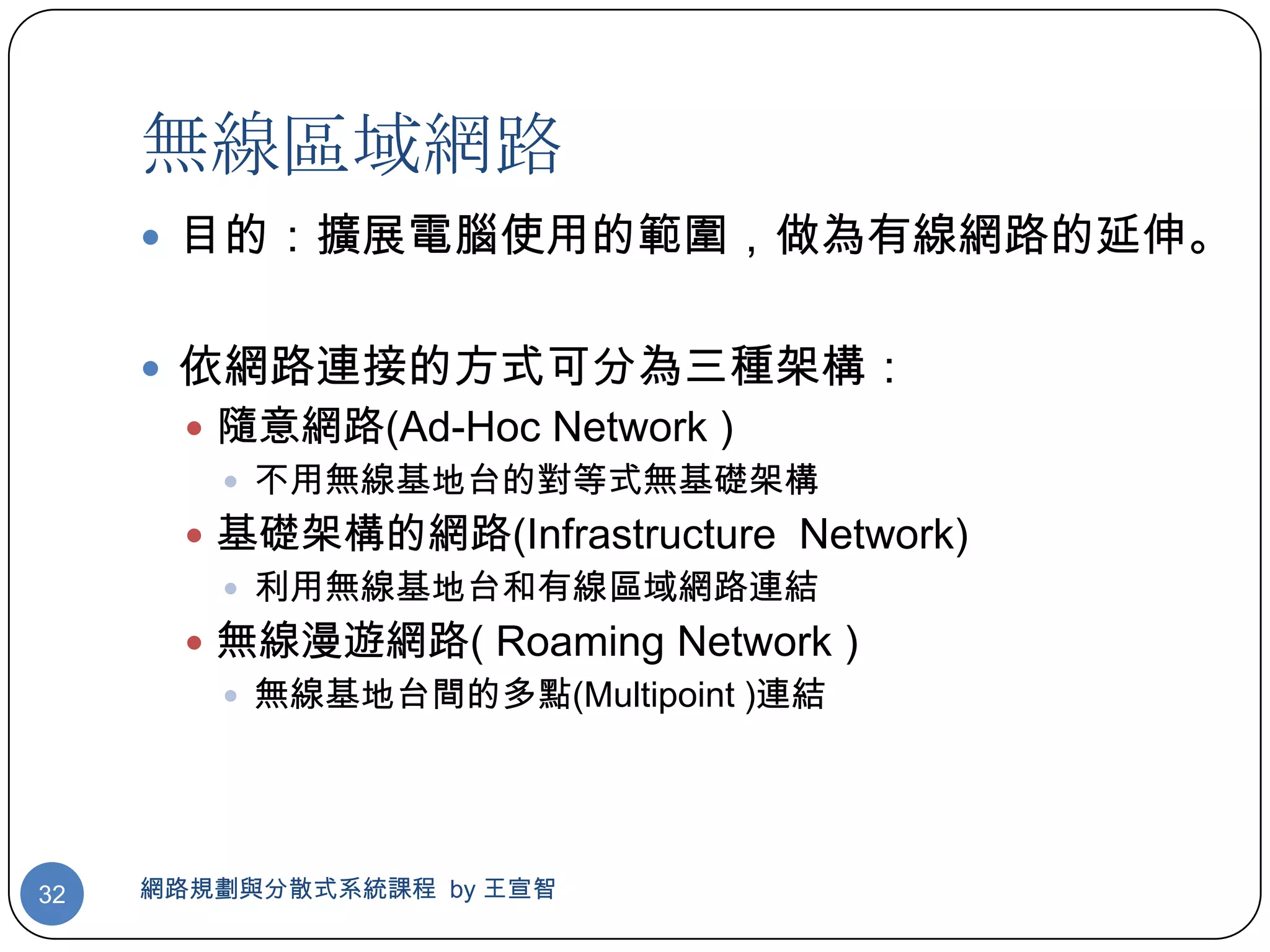

無線區域網路
 目的：擴展電腦使用的範圍，做為有線網路的延伸。

 依網路連接的方式可分為三種架構：
 隨意網路(Ad-Hoc Network )
 不用無線基地台的對等式無基礎架構
 基礎架構的網路(Infrastructure Network)
 利用無線基地台和有線區域網路連結
 無線漫遊網路( Roaming Network )
 無線基地台間的多點(Multipoint )連結

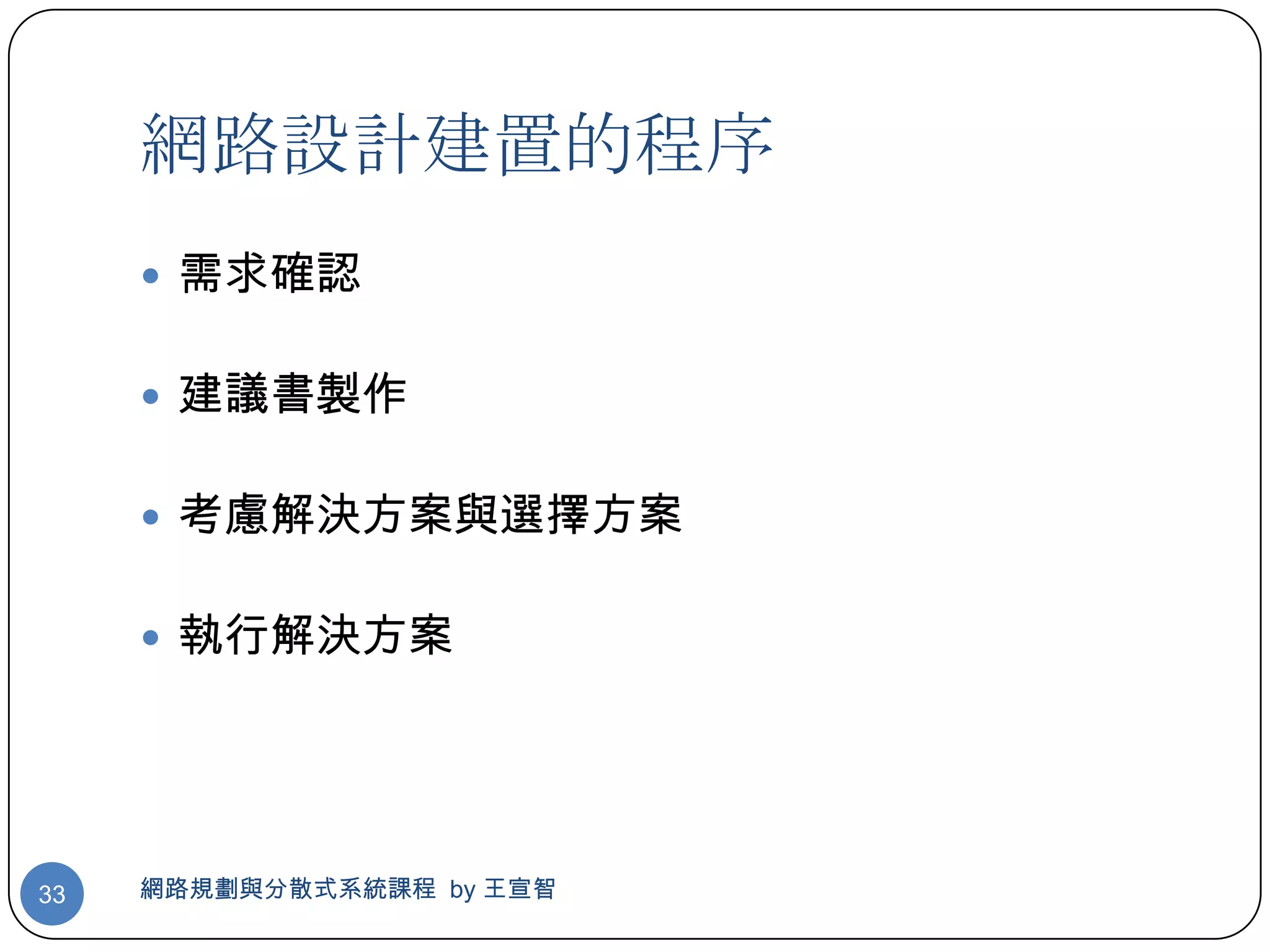

網路設計建置的程序
 需求確認

 建議書製作

 考慮解決方案與選擇方案

 執行解決方案

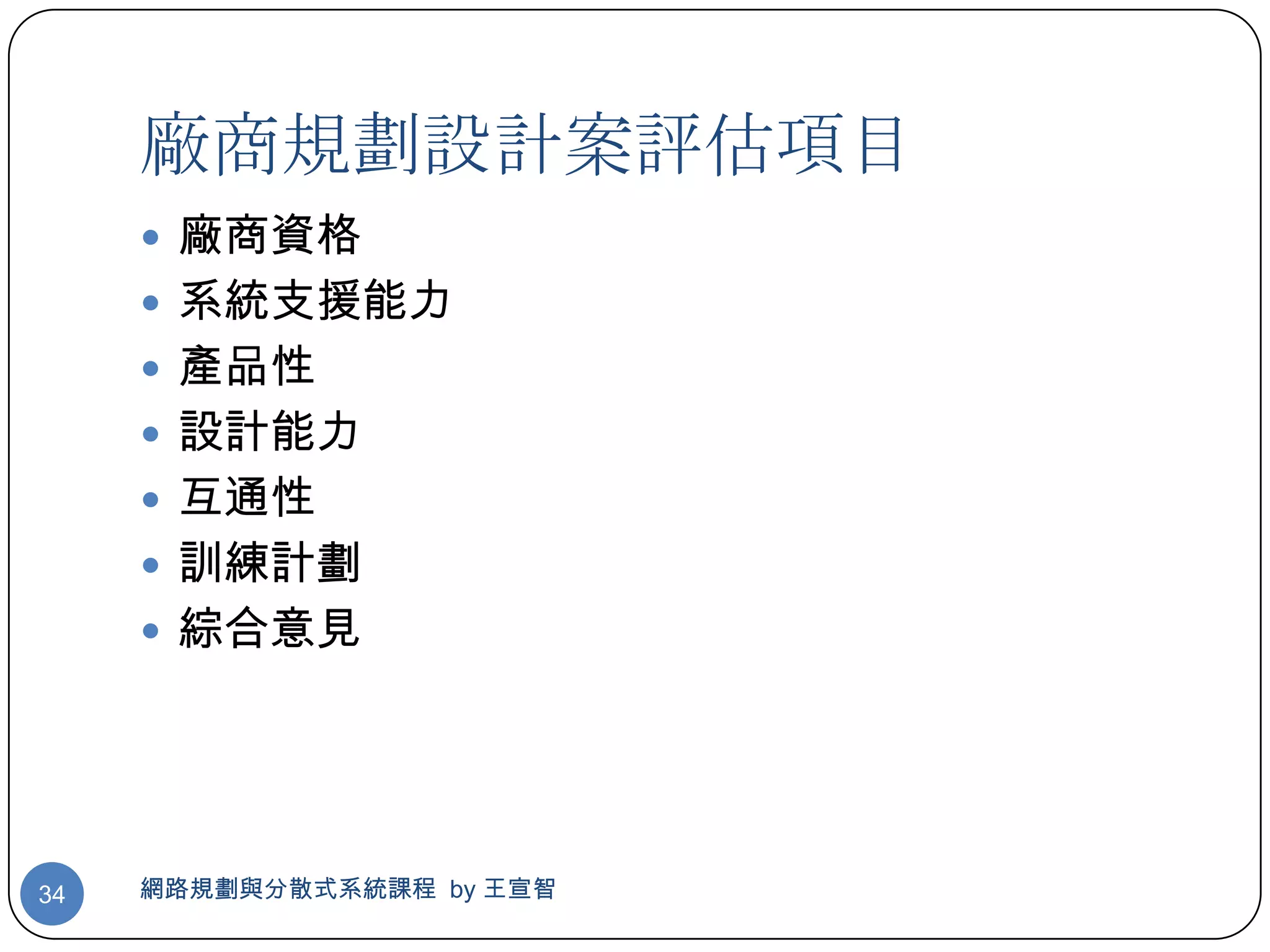

廠商規劃設計案評估項目
 廠商資格
 系統支援能力
 產品性
 設計能力
 互通性
 訓練計劃
 綜合意見


廠商規劃設計案評估分析表


改善網路效能方法

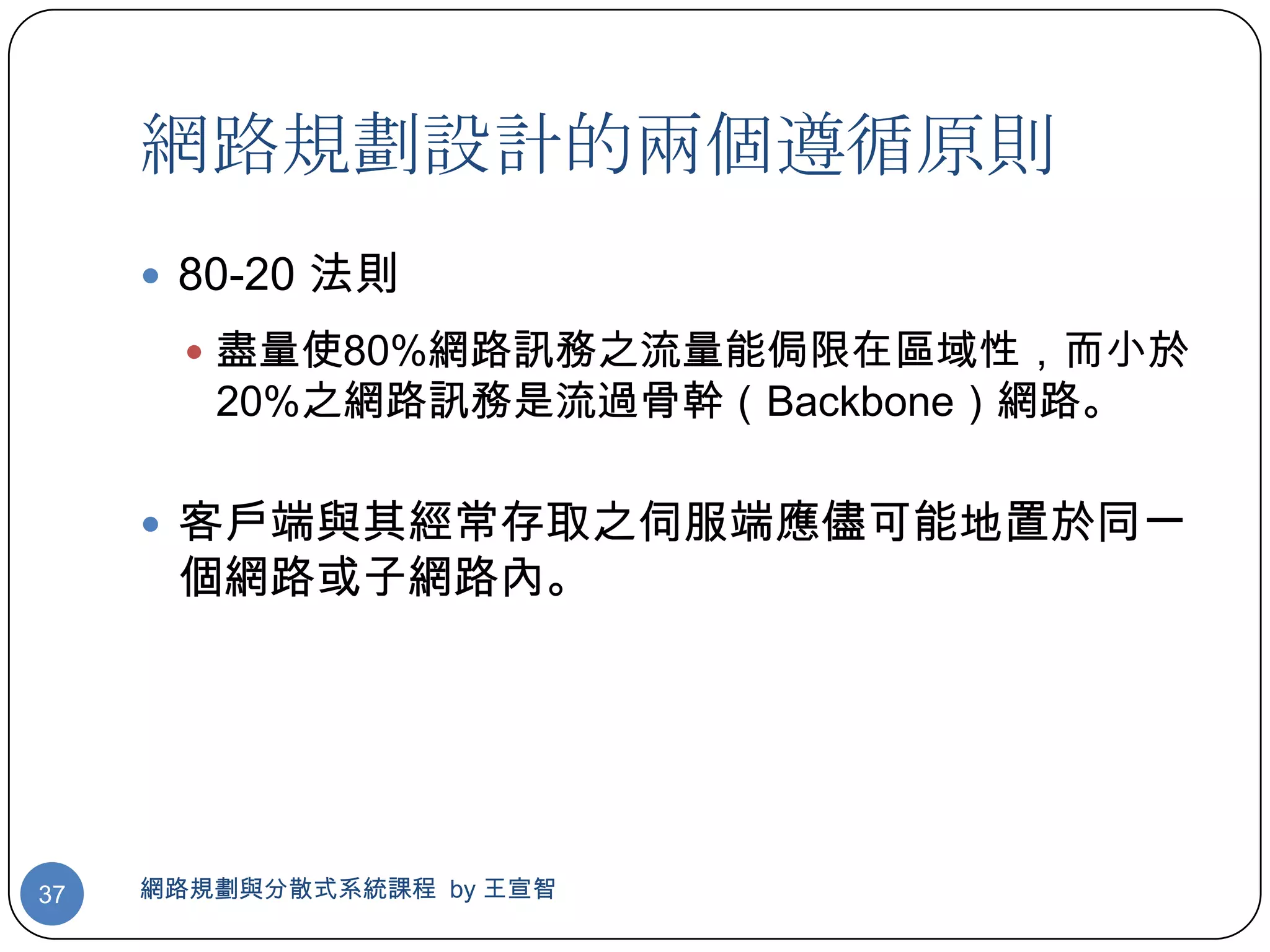

網路規劃設計的兩個遵循原則
 80-20 法則
 盡量使80%網路訊務之流量能侷限在區域性，而小於
20%之網路訊務是流過骨幹（Backbone）網路。

 客戶端與其經常存取之伺服端應儘可能地置於同一
個網路或子網路內。

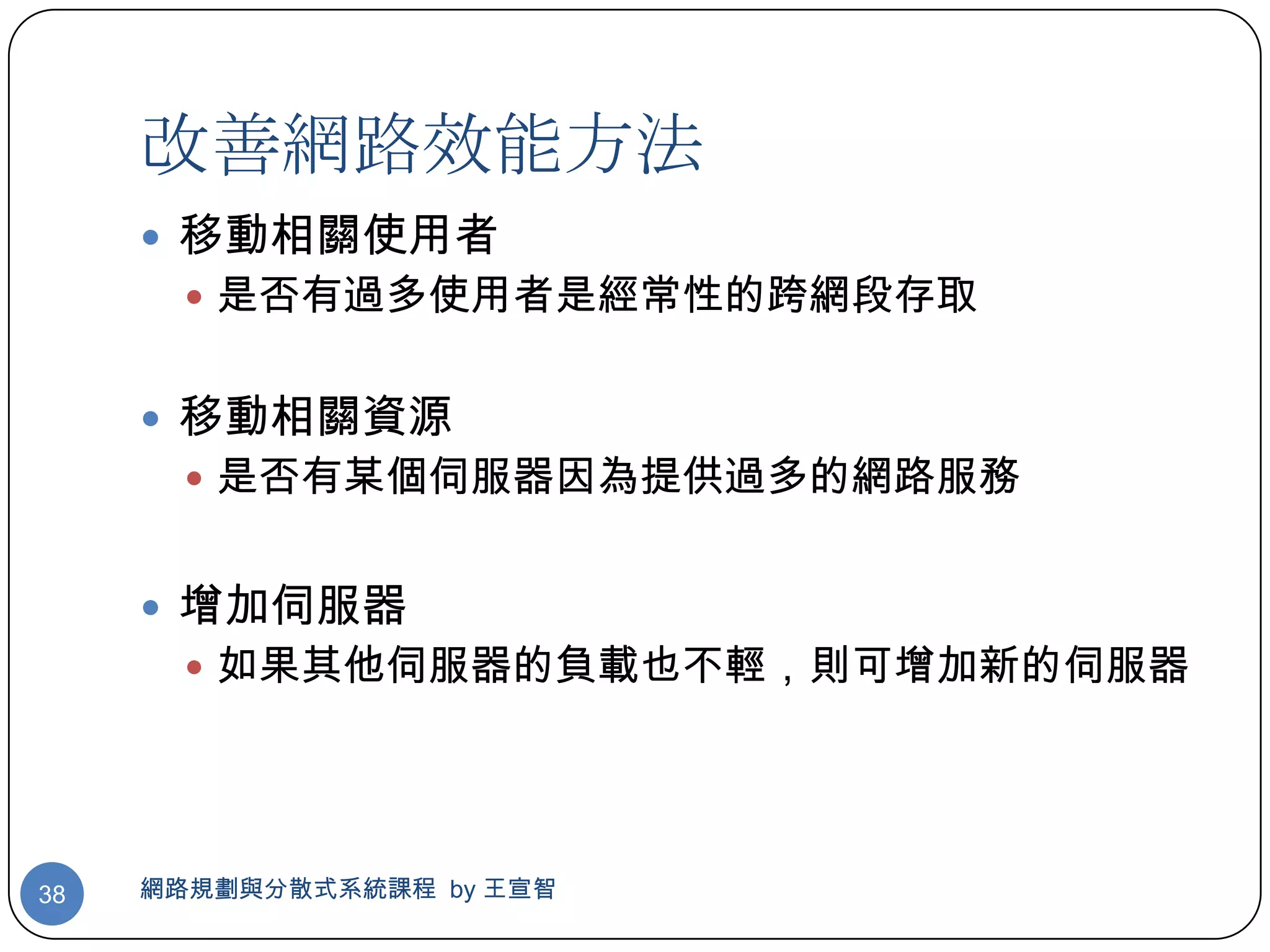

改善網路效能方法
 移動相關使用者
 是否有過多使用者是經常性的跨網段存取

 移動相關資源
 是否有某個伺服器因為提供過多的網路服務

 增加伺服器
 如果其他伺服器的負載也不輕，則可增加新的伺服器
