作業系統概論

作業系統概論
Operating System Concepts
第二版 (2nd Edition)
賈蓉生胡大源
林金池編著

第一章
導讀 (Introduction)
• 1-1 簡介
• 1-2 本書主要內容
• 1-3 Java 系統程式
• 1-4 專有名詞索引
• 1-5 習作習題
• 1-6 光碟使用

1-1 簡介
• 作業系統 (Operating System) 是學習電腦的基礎課
目，內容含及電腦系統之結構、執行管理、儲存
管理、資料傳遞、網路應用、與保護安全等項目
。在未來學習電腦的大道上，這些項目提供了一
個輪廓，可令讀者胸有成竹地向前邁進。

1-2 本書主要內容
• 本書內容概分七篇，內容包括概論、行程管理、
儲存管理、輸入輸出、分散式系統、保護與安全
、與應用系統。

1-3 Java 系統程式
• 本書內容是人與機器間之介面 -- 作業系統
(Operating System) ，其中有許多觀念的描述
(Descriptions) 、執行方法的演算 (Algorithms) 等均
需以一個眾所認同的語言型態來表示，本書採用
具有物件導向意義 (Object-Oriented Approach) 之
Java 語言。有關 Java 系統之架構，讀者可參閱本
書第二十四章。

1-4 專有名詞索引
• 為了幫助讀者整理專有名詞，本書編輯中文專有
名詞索引約 1,000 個 ( 如附錄 D) ，以筆劃查閱；
英文專有名詞索引約 1,000 個 ( 如附錄 E) ，以字
母查閱。其中質量幾已涵蓋所有中英文專有名詞
，足夠儲備讀者未來閱讀原文書籍或期刊的能力
。

1-5 習作習題
• 作業系統是學習電腦的基礎課目，也是各重點考
試的必考科目，如升學考試、公職考試、甚或求
職考試等。本書將各章節重點內容整理成各類考
題，對準備考試有最全面性、深入性的幫助。有
關習題答案，讀者可向碁峄圖資公司或作者以 E-
Mail 直接索取。

1-6 光碟使用
• 本書隨書附光碟一片，內容有 Java 安裝程式
(System) 、範例應用程式 (Program) ；另於出版書
局附教學光碟一片，內容有教學投影 (Ppt) 、習題
解答 (Ex) 、 Java 安裝程式 (System) 、範例應用程
式 (Program) 。

第一篇
導論 (Over View)
• 作業系統 (Operating) 是一組系統程式 (System
Program) ，介於使用者 (User) 與電腦硬體
(Hardware) 之間，幫助使用者方便使用，監督電
腦有效執行。
• 作業系統內容複雜，範圍龐大，為了讓讀者在深
入研讀之前，有一粗略全盤概念的認識，本篇就
基礎觀念、電腦系統結構、與作業系統架構先作
介紹。

第二章
基礎概念 (Introduction)
• 2-1 簡介
• 2-2 大型電腦系統 (Mainframe Systems)
• 2-3 微型電腦系統 (Microcomputer Systems)
• 2-4 多處理器系統 (Multiprocessor System)
• 2-5 分散式系統 (Distributed System)
• 2-6 習題 (Exercises)

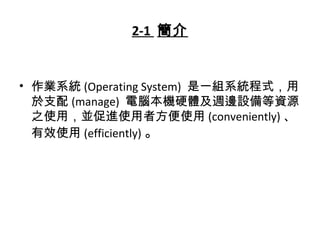

2-1 簡介
• 作業系統 (Operating System) 是一組系統程式，用
於支配 (manage) 電腦本機硬體及週邊設備等資源
之使用，並促進使用者方便使用 (conveniently) 、
有效使用 (efficiently) 。

2-2 大型電腦系統 (Mainframe Systems)
• 通常大型電腦具有強大綜合性的功能 ( 如
IBM370) ，可同時執行單一工作 (Job) 、或多個工
作，因不同之需求，作業系統可類分為批次系統
(Batch Systems) 、即時系統 (Real-Time Systems) 、
多工系統 (Multi-programmed Systems) 、與分時系
統 (Time-Sharing Systems) 等。

2-3 微型電腦系統
(Microcomputer Systems)
• 微型電腦有：個人桌上型電腦系統 (PC 或稱
Desktop) 、筆記型電腦系統 (Notebook 或稱
Laptop) 、手持式電腦系統 (Handheld) 等。
• PC 微型電腦快速發展於 1970s 年代，與大型電腦
(Mainframe) 比較，微型電腦硬體資源較少但便宜
；使用者單純，通常是由一個使用者霸佔使用。
因此其作業系統之設計自與大型電腦不同。

2-4 多處理器系統
(Multiprocessor System)
• 一台電腦一個 CPU 處理器 (Central Processing
Unit) ，既使是新型電腦亦多是如此配置，擁有一
個主 CPU 處理器。一台電腦若擁有多個處理器，
其作業系統將對應於多處理器系統 (Multiprocessor
System) ，
• 多處理器系統可類分為對稱多處理器系統
(Symmetric Multiprocessing) 與非對稱多處理器
系統 (Asymmetric Multiprocessing) 。

2-5 分散式系統
(Distributed System)
• 個人電腦有其獨立的處理器與硬體裝置資源，應
用網路連接，將散置各處的電腦藉由分散式作業
系統合作執行指定的工作，如此安排是謂 “分散式
系統 (Distributed System) 。

2-6 習題 (Exercises)
• 1 、何謂作業系統？
• 2 、一套完整之電腦系統可概分那四組區塊？
• 3 、何謂批次系統 (Batch Systems) ？
• 4 、何謂即時系統 (Real-Time Systems) ？
• 5 、何謂多工系統 (Multiprogrammed Systems) ？
• 6 、何謂分時系統 (Time-Sharing Systems) ？
• 7 、微型電腦有那些？
• 8 、多處理器的優點為何？
• 9 、何謂分散式系統 (Distributed System) 。
• 10 、網路應用範圍可分為幾類？
• 11 、網路之連接技術可分為幾類？
• 12 、分散式系統在功能分配上可類分為幾類？

第三章電腦系統結構
(Computer SystemStructure)
• 3-1 簡介
• 3-2 起始操作 (Start Running)
• 3-3 中斷 (Interrupt)
• 3-4 輸入輸出架構 (I/O Structure)
• 3-5 儲存架構 (Storage Structure)
• 3-6 硬體保護 (Hardware Protection)
• 3-6-1 輸入輸出保護 (I/O Protection)
• 3-6-2 記憶體保護 (Memory Protection)
• 3-6-3 中央處理器保護 (CPU Protection)
• 3-7 網路架構 (Network Structure)
• 3-7-1 區域網域 (Local-Area Network)
• 3-7-2 廣域網域 (Wide-Area Network)
• 3-9 範例系統程式 (Programming)
• 3-9-1 中斷例外處理 ( 模擬 3-3 節 )

3-1 簡介
• 在我們深入探討電腦作業系統之前，有些關於電
腦的基本系統結構須先有一概念性的了解，本章
將粗略討論電腦系統結構，內容如起動
(StartUp) 、輸入 / 輸出 (I/O) 、儲存 (Storage) 等，
及計算機結構 (Computer Architecture) 與作業系統
(Operating System) 間之互動架構。

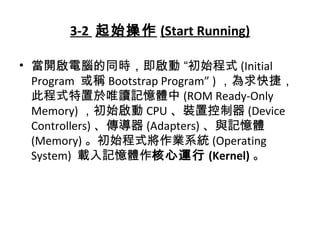

3-2 起始操作 (Start Running)
• 當開啟電腦的同時，即啟動 “初始程式 (Initial
Program 或稱 Bootstrap Program” ) ，為求快捷，
此程式特置於唯讀記憶體中 (ROM Ready-Only
Memory) ，初始啟動 CPU 、裝置控制器 (Device
Controllers) 、傳導器 (Adapters) 、與記憶體
(Memory) 。初始程式將作業系統 (Operating
System) 載入記憶體作核心運行 (Kernel) 。

3-4 輸入輸出架構 (I/O Structure)
• 當某裝置要求執行資料輸入輸出 (I/O) 時， CPU
載入該裝置控制器內之特殊功能暫存器，由作業
系統導引中斷 (Interrupt) 執行資料的輸入輸出。

I/O 中斷可類分為同步 I/O(Synchronous) 如圖 3-4-1 、與非同
步 I/O(Asynchronous) 如圖 3-4-2
圖 3-4-1 圖 3-4-2

3-5 儲存架構 (Storage Structure)
• CPU 是電腦的執行中樞，直接對主記憶體 (Main
Memory) 隨機存取 (random access) 資料，典型的
指令執行週期 (Instruction Execution Cycle) 如范紐
曼 (Von Neumann) 所提出之執行架構 ( 如圖 3-5-1)

3-6 硬體保護
(Hardware Protection)
• 一台電腦硬體受傷害的原因來自電腦本身的機會
不大，多是來自人為程式的錯誤，受傷害的硬體
亦多是發生於 I/O 系統、記憶體、或 CPU 。因此
所謂電腦硬體保護 Hardware Protection) 就是摒除
人為程式的錯誤，而保護的對象為： (1) I/O 系統
(I/O) 、 (2) 記憶體 (Memory) 、 (3) 中央處理器
(CPU) 。

3-6-1 輸入輸出保護 (I/O Protection)
• 使用者 (Users) 可利用輸入輸出的機會，傳遞非法
指令 (illegal Instructions) 、或資料 (Data) ，非法進
入系統程式 (Operating System) 領域執行破壞行為
，為了避免如此傷害行為，所有的輸入輸出指令
(I/O Instructions) 均定義納入系統模式 (System
Mode) 。

3-6-2 記憶體保護 (Memory Protection)
• 當使用者之工作程序進入記憶體後，作業系統以
兩個暫存器鎖定記憶體之使用範圍，基底暫存器
(Base Register) 存置起始地址 (Address) ；限制暫
存器 (Limit Register) 存置範圍距離，如圖 3-6-2

3-6-3 中央處理器保護 (CPU Protection)
• CPU 的保護機制是在設定 CPU 之使用時間，作業
系統對每一進入 CPU 之程式作使用時間設定，超
過該設定時間即判定為非法無限迴圈，從 CPU 踢
出該程式，執行 CPU 保護。

3-7 網路架構 (Network Structure)
• 多台電腦以網路連通，相互支援程序執行與檔案
存取，是謂 “網路架構 (Network Structure) 。常見
的網路架構有：小範圍區域網域 (LAN Local-Area
Network) 、與大範圍廣域網域 (WAN Wide-Area
Network) 。

• 1 、何謂核心運行 (Kernel) ？
• 2 、何謂事件中斷 (Event Interrupt) ？
• 3 、中斷表 (Table of Interrupt) 與中斷程序之關係為何？
• 4 、何謂同步 I/O 中斷？
• 5 、何謂非同步 I/O 中斷？
• 6 、記憶體直接存取方法 (DMA) 的使用條件為何？
• 7 、主記憶體與 CPU 的關係為何？
• 8 、主記憶體有那些無法克服的困難？
• 9 、何謂快取記憶體 (Cache) ？
• 10 、硬體傷害常發生在那些裝置上？
• 11 、何謂雙模操作法？
• 12 、如何作 I/O 保護？
• 13 、如何作記憶體保護？
• 14 、如何作 CPU 保護？
• 15 、何謂區域網域 (LAN) ？
• 16 、何謂廣域網域 (WAN) ？

第四章作業系統架構
(Operating System Structure)
• 4-1 簡介
• 4-2 系統組成要件 (System Components)
• 4-2-1 行程管理 (Process Management)
• 4-2-2 主記憶體管理 (Main Memory Management)
• 4-2-3 檔案管理 (File Management)
• 4-2-4 輸入輸出系統管理 (I/O System Management)
• 4-2-5 輔助記憶體管理 (Secondary Storage Management)
• 4-2-6 網路連通管理 (Networking Management)
• 4-2-7 保護系統管理 (Protection Management)
• 4-2-8 介面指令管理 (Shell Command Interpreter Management)
• 4-3 作業系統服務 (Operating System Services)
• 4-4 系統呼叫 (System Calls)
• 4-5 系統程式 (System Programs)
• 4-6 應用程式 (Application Programs)
• 4-7 系統架構 (System Structure)
• 4-7-1 簡易架構 (Simple Structure)
• 4-7-2 階層架構 (Layered Approach)
• 4-7-3 微核心 (Microkernel)
• 4-7-4 模組架構 (Modules)
• 4-8 虛擬機器 (Virtual Machines)
• 4-9 系統設計與編寫 (System Design and Implementation)
• 4-10 檢選系統 (System Generation)
• 4-11 開機系統 (System Boot)

4-1 簡介
• 作業系統是一個非常龐大且複雜的程式，如果沒有一系列
井然有序的描述，將不易了解，本章就其組成要件、服務
、程式架構、系統程式、應用程式、設計規範、開機系統
等，作輪廓描述，讓讀者先有清晰概念，本書將於爾後各
章節詳細敘述。

4-2 系統組成要件 (System Components)
• 作業系統 (Operating System) 即龐大又複雜，本節就其功
能性 ( 如圖 4-2-1) 將系統類分成程序管理 (Process
Management) 、主記憶體管理 (Main Memory
Management) 、檔案管理 (File Management) 、輸入輸出管
理 (I/O Management) 、輔助記憶體 (Secondary Storage
Management) 、網路連通管理 (Networking
Management) 、保護管理 (Protection Management) 、指令
解釋管理 (Command Interpreter Management) ，並作概念
描述。

4-3 作業系統服務
(Operating System Services)
• 電腦能有效執行，有賴於作業系統的有效運行，作業系統
不僅要提供使用者最佳的服務 (Services) ，也要對作業系
統自己提供最佳的可信度。

4-4 系統呼叫 (System Calls)
• 當行程 (Process) 衝撞系統時，行程要求系統呼應執行是
謂 “系統呼叫 (System Call)” 。除了低階語言 ( 如組合語言
Assembly Language) 與少數高階語言之某些狀況外，為了
保護系統安全，一般高階語言均不被允許直接 (Directly)
作系統呼叫。

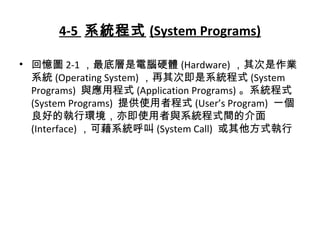

4-5 系統程式 (System Programs)
• 回憶圖 2-1 ，最底層是電腦硬體 (Hardware) ，其次是作業
系統 (Operating System) ，再其次即是系統程式 (System
Programs) 與應用程式 (Application Programs) 。系統程式
(System Programs) 提供使用者程式 (User’s Program) 一個
良好的執行環境，亦即使用者與系統程式間的介面
(Interface) ，可藉系統呼叫 (System Call) 或其他方式執行

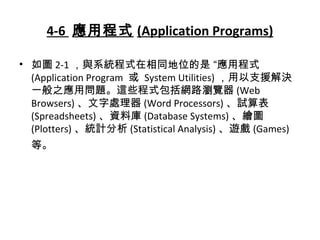

4-6 應用程式 (Application Programs)
• 如圖 2-1 ，與系統程式在相同地位的是 “應用程式
(Application Program 或 System Utilities) ，用以支援解決
一般之應用問題。這些程式包括網路瀏覽器 (Web
Browsers) 、文字處理器 (Word Processors) 、試算表
(Spreadsheets) 、資料庫 (Database Systems) 、繪圖
(Plotters) 、統計分析 (Statistical Analysis) 、遊戲 (Games)
等。

4-7 系統架構 (System Structure)
• 隨著電腦應用需求之增加，作業系統已變成龐大且複雜，
其結構概念也由整體架構 (Monolithic System) 改向為小單
位分割架構 (Partition of Small Components System) 。整體
架構之缺點為反應遲緩，任何錯誤均將禍及整體系統甚至
當機，優點為設計簡易、管理方便；小單位分割架構之缺
點為設計複雜，優點為反應靈巧，區隔錯誤使其不影響其
他部份。

4-8 虛擬機器 (Virtual Machines)
• 一般作業系統可類分為 3 個主要區塊 ( 如圖 4-8-
1) ，包括行程 (Processes) 、核心 (Kernel) 、與硬
體 (Hardware) 三部份。

4-9 系統設計與編寫
(System Design and Implementation)
• 規劃設計藍圖之前，須先考量為何種電腦硬體設計？設計
何種系統？採用批次執行 (Batch) ？分時執行 (Time
Shared) ？一個使用者 (Single User) ？多個使用者
(Multiusers) ？即時系統 (Real Time) ？分散式據點
(Distributed) ？產生方式 (Generation) ？
• 關鍵機制 (Mechanisms) 用於處理如何作為 (How) ？，執
行計劃 (Policies) 用於處理做些什麼 (What) ？系統通常以
低階語言 -- 組合語言 (Assembly Language)-- 編寫，也有小
部份以高階語言 --C 、 C++ -- 編寫，新型作業系統以 Java
編寫。

4-10 檢選系統
(System Generation)
• 一般系統程式之設計考量應是： (1) 適用於同型電腦
(Class of Machine) ， (2) 適用於不同的場所 (Varity of
Sits) ， (3) 適用於不同的周邊環境 (Varity of Peripheral
Configurations) 。
• 同類型電腦因是相同機件，可作統一設計，但為了滿足不
同的場所與周邊環境，則須先考量納入所有可能發生的狀
況，於臨場實地使用時，再篩選有用的內容納入當時的作
業系統，如是設計的作業系統稱為 “檢選系統 (SYSGEN
System Generation)” 。

4-11 開機系統 (System Boot)
• 當電腦開啟電源 (Power on) 或重新啟動 (Reset)
時，立即將指令暫存器 (IR Instruction Register) 載
入，同時執行開機程式 (Bootstrap Program) 。開
機程式儲存於 ROM 內，不須作任何初始動作
(Initialization) ，開機就執行，亦不受任何病毒的
入侵。

1 、作業系統 (Operating System) 有那些要件？
2 、作業系統應有那些行程管理內容？
3 、在安排記憶體上、作業系統應有那些行程管理內容？
4 、作業系統應有那些檔案管理內容？
5 、作業系統應有那些 I/O 管理內容？
6 、作業系統應有那些輔助記憶體管理內容？
7 、作業系統應有那些網路連通管理內容？
8 、作業系統應有那些保護管理內容？
9 、作業系統應有那些介面命令管理內容？
10 、作業系統之服務要旨為何？
11 、系統呼叫可藉參數 (Parameter) 傳遞訊息之方法有那些
？
12 、系統呼叫可類分為那幾類？
13 、系統程式可類分那幾類？
14 、作業系統之架構可類分那機類？

第二篇
行程管理 (Process Management)

第五章行程 (Processes)
• 5-1 簡介
• 5-2 行程之觀念 (Process Concept)
• 5-2-1 行程狀態 (Process State)
• 5-2-2 行程控制區段 (Process Control Block)
• 5-2-3 執行緒 (Threads)
• 5-3 排程 (Process Scheduling)
• 5-3-1 排程佇列 (Scheduling Queues)
• 5-3-2 排程器 (Schedulers)
• 5-3-3 內文切換 (Context Switch)
• 5-4 行程操作 (Operations on Processes)
• 5-4-1 行程產生 (Process Creation)
• 5-4-2 行程結束 (Process Termination)
• 5-5 合作行程 (Cooperating Processes)
• 5-6 行程通訊 (Interprocess Communication)
• 5-6-1 訊息傳遞 (Message Passing System)
• 5-6-2 同步操作 (Synchronization)
• 5-6-3 緩衝 (Buffering)
• 5-7 網路連通 (Server/Client Network)
• 5-9 範例系統程式
• 5-9-1 父行程與子行程之繼承關係 ( 模擬 5-4-1 節 )
• 5-9-2 合作行程 ( 模擬 5-5 節 )
• 5-9-3 網路連通 ( 模擬 5-7 節 )

5-1 簡介
• 程式 (Program) 是程式碼之檔案 (File) ，行程
(Process) 是正在執行的程式 (Program in
Execution) 。早期電腦當執行程式時，整個系統資
源均用於支援該一個程式；今日電腦系統可同時
支援多個程式之執行。
• 行程是工作的單元 (Unit of Work) ，一個程式有數
個行程。系統內有多個行程競爭進入 CPU 作執行
， CPU 切換 (Switch) 於各行程之間，盡求公平執
行各行程。

5-2 行程之觀念 (Process Concept)
• 如前述，行程 (Process) 是正在執行的程式
(Program in Execution) ，一個程式可能有數個行程
，有些書將行程 (Process) 亦稱為工作 (Job) ，本
書為了爾後的清晰解述，一般應用名稱使用 “行程
(Process)” ；特定意義應用名稱使用 “工作
(Job)” ，如工作排程 (Job Scheduling) 等。

5-3 排程 (Process Scheduling)
• CPU 是系統的執行中樞，有其自身的執行能力限
制 (limitations) ，不會因外在的強求而改變，亦無
法完全配合周遭瞬息萬變的條件環境
(Environment) 。以行程 (Process) 為例，如有多個
行程競爭進入 CPU ，因 CPU 一個時間只能執行一
個工作，無法同時將這些行程同時執行，但可退
而求其次，以其能力範圍內，輪流切換 (switch)
執行各個行程，切換 (switch) 的流程如圖 5-3-1 。

5-4 行程操作 (Operations on Processes)
• 行程 (Processes) 不定期隨機 (dynamically) 產生，
亦不定期隨機終結消失，為了可以處理如此不定
期的多個行程，多數作業系統 (Operating System)
均設計為可操作行程作並行執行 (execute
concurrently) 。

5-5 合作行程 (Cooperating Processes)
• 一個行程如果不影響其他行程、不被其他行程影
響、亦不與其他行程共享資料 (Data) 或資源
(Resource) ，如是行程是謂 “獨立行程
(Independent Process)” ；否則即謂 “合作行程
(Cooperating Process) 。

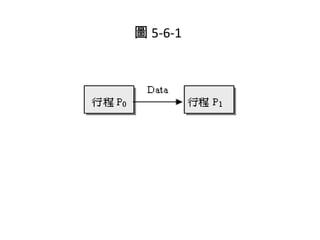

5-6 行程通訊
(Interprocess Communication)
• 兩個行程 (Processes) 互通訊息是謂 “行程通訊
(IPC Interprocess Communication)” ，這兩個行程可
能演譯自同一程式 (Program) ，亦可能演譯自不同
的多個程式 (Programs) 。

5-7 網路連通 (Server/Client Network)
• 今日電腦網路蓬勃發展，網路連通已是作業系統
的基本功能之一，網路連通 ( 如圖 5-7) 之要件為
網址 (IP) 、埠 (Port) 、與平台 (Socket) 。請參考本
章 5-9 節，實作一個網路連通範例，以 Java 作為
執行語言，設定 Server ， Client 兩個網路行程。

• 1 、何謂行程 (Process) ？
• 2 、行程有那 5 個狀態 (States) ？
• 3 、何謂 “行程控制區段 (PCB Process Control Block)” ？
• 4 、行程控制區段 (PCB Process Control Block) 內有那些資
料？
• 5 、何謂 “排程佇列 (Scheduling Queue)” ？
• 6 、何謂 “排程器 (Scheduler)” ？
• 7 、除了因完成任務而結束外，行程尚有那些原因被迫結
束？
• 8 、行程合作的理由有那些？
• 9 、直接通訊 (Direct Communication) 之優缺點為何？
• 10 、間接通訊 (Indirect Communication) 之優缺點為何？
• 11 、何謂同步操作 (Synchronization) ？
• 12 、何謂非同步操作 (Asynchronization) ？
• 13 、網路連通要件有那些？

第六章
執行緒 (Threads)
• 6-1 簡介
• 6-2 執行緒定義 (Overview)
• 6-3 多執行緒模型 (Multithreading Models)
• 6-4 執行緒操作 (Operations of Threads)
• 6-4-1 執行緒之終止 (Cancellation)
• 6-4-2 信號管理 (Signal Handling)
• 6-4-3 執行緒池 (Thread Pools)
• 6-5 執行緒與 CPU(Threads and CPU)
• 6-7-1 執行緒與 CPU( 模擬 6-5 節 )

6-1 簡介
• 於前章我們針對行程 (Processes) 已作概念性的討論，本
章我們將討論更為靈活的執行單元 “執行緒 (Threads)” 。
行程 (Process) 是工作單元 (Unit of work) ，系統內有多個
行程同時存在，但 CPU 一個時間只能處理一個行程，因此
多數的行程都在等待狀態 (Waiting State) ，競爭進入 CPU
被執行，如此形式的行程又稱為 “執行緒 (Thread)” 。早期
系統一個行程即是一個執行緒，新型電腦一個行程可視其
多元性之工作內容，允許依不同工作內容分割出多個執行
緒，利用 CPU 分時執行方法 (Time Sharing) ，在一個時間
中可執行多個任務 (Tasks) 。

6-2 執行緒定義 (Overview)
• 執行緒 (Thread) 是 CPU 之基本執行單元 (Basic
Unit) ，如前述，早期系統一個行程即是一個執行
緒，新型電腦系統一個行程可視其多元性之工作
內容，允許依不同工作內容分割出多個執行緒，
利用 CPU 分時執行方法 (Time Sharing) ，在一個時
間中執行多個任務 (Tasks) 。
• 如圖 6-2-1 ，每個執行緒 (Thread) 擁有各自的識
別碼 (ID) 、指令計數器 (Program Counter) 、暫存
器組 (Register Set) 、與一個堆疊 (Stack) 。如圖 6-
2-2 ，同屬一個行程 (Process) 的各執行緒可共享
程式碼 (Code) 、資料 (Data) 、檔案 (Files) 等系統
資源。

6-3 多執行緒模型 (Multithreading Models)
• 於前節已描述使用者執行緒 (User Threads) 與核心
執行緒 (Kernel Threads) ，使用者執行緒由核心支
援 (support) ，但由使用者管理 (managed) ；核心
執行緒由核心支援，亦由核心管理。本節將就使
用者執行緒、與核心執行緒兩者之對應關係
(Mapping Relations) 作更進一步的探討。

6-4 執行緒操作 (Operations of Threads)
• 經過前數章節對執行緒的描述，讀者對執行緒已
有基礎應用上的概念，本節將再就執行緒之其他
執行事項作進一步的分析。

6-5 執行緒與 CPU(Threads and CPU)
• Java 系統內建 Thread 類別，其功能是將 CPU 分割
成多個工作時段，適當地提供給條件最優的工作
片斷作執行。使用者可藉： (1) 以新類別繼承
Thread 類別，再由該新繼承類別以 new 產生執行
物件， (2) 或以 “ new” 由類別 Thread 直接產生新
執行物件，搶 CPU 時段給予條件最優的工作片斷
先作執行。

1 、執行緒 (Thread) 擁有那些基本設定？
2 、同屬一個行程 (Process) 的各執行緒可共享那些
資源？
3 、一個多元性工作的行程 (Process) ，可依其不同
工作內容分割出多個執行緒 (Threads) ，其優點有
為何？
4 、使用者執行緒 (User Threads) 與核心執行緒
(Kernel Threads) 有那些關係模型？
5 、當標的執行緒執行 “終止” 時，視系統的不同，
有那兩種情況伴隨發生？
6 、設置執行緒池的理由為何？

第七章
CPU 排程 (Scheduling)
• 7-1 簡介
• 7-2 排程概念 (Scheduling Concepts)
• 7-2-1 CPU 與 I/O 週期 (CPU and I/O Cycle)
• 7-2-2 CPU 排程器 (Scheduler)
• 7-2-3 搶先排程 (Concept of Preemptive Scheduling) 概念
• 7-2-4 分配器 (Dispatcher)
• 7-3 排程評量要件 (Scheduling Criteria)
• 7-4 排程演算法 (Scheduling Algorithms)
• 7-4-1 先到先執行 (FCFS First-Come-First-Served Scheduling)
• 7-4-2 最短工作優先 (SJF Shortest-Job-First Scheduling)
• 7-4-3 搶先排程 ( Preemptive Scheduling)
• 7-4-4 優先權排程 ( Priority Scheduling)
• 7-4-5 循環分時 (RR Round-Robin) 排程
• 7-4-6 多層佇列 (Multilevel Queues) 排程
• 7-4-7 多層回授佇列 (Multilevel Feedback-Queue) 排程
• 7-4-8 多處理器 (Multi-Processor) 排程
• 7-5 排程評量 (Algorithm Evaluation)
• 7-7-1 優先權排程 ( 模擬 7-4-4 節 )

7-1 簡介
• CPU 排程 (Scheduling) 是多工作業系統
(Multiprogramming Operating System) 的基石之一
，當多個行程 (Processes) 或執行緒 (Threads) 在
就緒佇列 (Ready Queues) 中等待進入 CPU 時，系
統如何選擇適當的行程優先進入 CPU 即謂 “ CPU
排程”。
• 本章除了對 CPU 排程作概念描述之外，另列出數
種排程演算法 (Algorithms) 及應用分析。

7-2 排程概念 (Scheduling Concepts)
• CPU 一個時間只能允許一個行程 ( 例如 P0) 進入
執行，當行程 P0 執行完畢後，再輪由其他行程 Pi
依序進入 CPU 執行。此其間 P0 可能去執行 I/O ，
而 CPU 也因等待 P0 而怠惰 (Idle) ，如此珍貴的
CPU 時間用於等待 (Waiting) 實為可惜。

7-3 排程評量要件 (Scheduling Criteria)
• 如 7-2-2 節所述，至今已發展出許多排程演算法，
至於要選用那一種則無一定的定見，要配合當時
的電腦系統與執行環境、與程式本身之條件而定
。本節介紹 5 類評量要件，以其計量的數據評量
出最佳選擇。

7-4 排程演算法 (Scheduling Algorithms)
• 當行程置入就緒佇列 (Ready Queue) 後，隨即等
待系統依排程演算法選擇進入 CPU ，行程從進入
CPU 開始至離開 CPU 為止所需的時間是謂 “ CPU
時間 (Burst Time)” ，不同的演算法有其不同的執
行意義，本節將探討目前常用的各類排程演算法
。

7-4-1 先到先執行
(FCFS First-Come-First-Served Scheduling)
• 將就緒佇列 (Ready Queue) 內等待的各行程，依
先到先執行的法則排序進入 CPU 執行，如是法則
是謂 “先到先執行排程 (FCFS)” 。

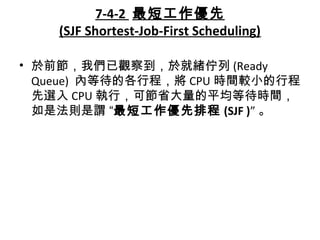

7-4-2 最短工作優先
(SJF Shortest-Job-First Scheduling)
• 於前節，我們已觀察到，於就緒佇列 (Ready
Queue) 內等待的各行程，將 CPU 時間較小的行程
先選入 CPU 執行，可節省大量的平均等待時間，
如是法則是謂 “最短工作優先排程 (SJF )” 。

7-4-3 搶先排程 ( Preemptive Scheduling)
• 如 7-2-3 節所述，同時考量時間 (Time) 與權值
(Weight) 的排程是謂 “搶先排程 (Preemptive
Scheduling)” 。例如行程 P1 的權值高於 P2 的權值
，理應先選 P1 後選 P2 ，但於決選時刻， P1 尚未
抵達，只有 P2 出現，此時系統先選擇權值次高的
P2 ，若 P1 隨後到達，系統再以當時的狀況重新
考量最佳之選擇，其優點是不浪費等待的時間。

7-4-4 優先權排程 ( Priority Scheduling)
• 因為工作重要性的需要，可付予行程適當的優先
權值 (Priority) ，優先等級較高的行程，優先被選
擇進入 CPU 。

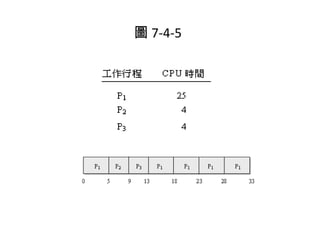

7-4-5 循環分時 (RR Round-Robin) 排程
• 設有行程 P1 、 P2 、 P3 依 FCFS 排序，將 CPU 時
間切割成數個時間分量 (Time Quantum) q ，行程
P1 進入 CPU 在時間分量 q 範圍內作執行，如果未
完成執行，跳出 CPU ，讓 P2 進入 CPU 。 P1 等待
下一循環再進入 CPU 繼續執行，直至各行程執行
完畢為止。如是作為是謂 “循環分時排程 (RR)” 。

7-4-6 多層佇列 (Multilevel Queues) 排程
• 在眾多行程中，為了管理方便，可將功能性相同
的各行程納入同一群組 (Group) ，同一群組內，行
程與行程間執行適當之排程 (Suitable
Scheduling) ，群組與群組間亦執行適當之排程。
如此雙線排程是謂 “多層佇列排程 (Multilevel
Queues Scheduling)” 如圖 7-4-6 。

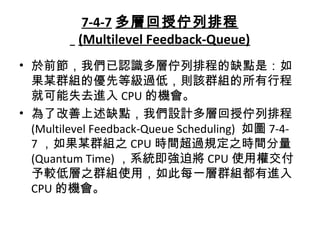

7-4-7 多層回授佇列排程
(Multilevel Feedback-Queue)
• 於前節，我們已認識多層佇列排程的缺點是：如
果某群組的優先等級過低，則該群組的所有行程
就可能失去進入 CPU 的機會。
• 為了改善上述缺點，我們設計多層回授佇列排程
(Multilevel Feedback-Queue Scheduling) 如圖 7-4-
7 ，如果某群組之 CPU 時間超過規定之時間分量
(Quantum Time) ，系統即強迫將 CPU 使用權交付
予較低層之群組使用，如此每一層群組都有進入
CPU 的機會。

7-4-8 多處理器 (Multi-Processor) 排程
• 到目前為止，我們探討的排程模型均為一個
CPU ，如果系統擁有多個 CPU ，執行效率將大為
提高且精彩，如此環境執行的排程是謂 “多處理器
排程 (Multi-Processor Scheduling) 。

7-5 排程評量 (Algorithm Evaluation)
• 於前數節中，我們已探討過多種排程方法，每一
種方法都有其獨特的優點與缺點，我們也很難評
量出那一種方法為最佳法則。除了排程方法外，
當時的執行環境亦是重要影響因素之一。事實上
，觀察實際執行的現象才是較為可靠的評量。

1 、何謂 CPU 排程 (Scheduling) ？
2 、何謂 I/O 型行程 (I/O-Bound Process) ？
3 、何謂 CPU 型行程 (CPU-Bound Process) ？
4 、何謂搶先排程 (Preemptive Scheduling) ？
5 、系統需要考量排程的關鍵時機為何？
6 、排程評量要件 (Scheduling Criteria) 有那些？
7 、設有行程與其 CPU 時間如下，試以 FCFS 計算其平均等待
時間？
8 、設有行程與其 CPU 時間如下，試以 SJF 計算其平均等待
時間？
9 、設有行程與其 CPU 時間如下，試以 Preemptive 與 SJF 計
算其平均等待時間？
10 、設有行程與其 CPU 時間如下，試以優先權排程計算其
平均等待時間？
11 、著手執行評量，可類分那 3 個執行階層？

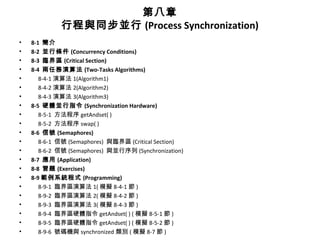

第八章
行程與同步並行 (Process Synchronization)
• 8-1 簡介
• 8-2 並行條件 (Concurrency Conditions)
• 8-3 臨界區 (Critical Section)
• 8-4 兩任務演算法 (Two-Tasks Algorithms)
• 8-4-1 演算法 1(Algorithm1)
• 8-5 硬體並行指令 (Synchronization Hardware)
• 8-5-1 方法程序 getAndset( )
• 8-5-2 方法程序 swap( )
• 8-6 信號 (Semaphores)
• 8-6-1 信號 (Semaphores) 與臨界區 (Critical Section)
• 8-6-2 信號 (Semaphores) 與並行序列 (Synchronization)
• 8-7 應用 (Application)
• 8-9-1 臨界區演算法 1( 模擬 8-4-1 節 )
• 8-9-2 臨界區演算法 2( 模擬 8-4-2 節 )
• 8-9-3 臨界區演算法 3( 模擬 8-4-3 節 )
• 8-9-4 臨界區硬體指令 getAndset( ) ( 模擬 8-5-1 節 )
• 8-9-5 臨界區硬體指令 getAndset( ) ( 模擬 8-5-2 節 )
• 8-9-6 號碼機與 synchronized 類別 ( 模擬 8-7 節 )

8-1 簡介
• 我們曾於 5-5 節述及合作行程 (Cooperating
Process) ，於執行時，行程之間可相互影響，分享
記憶體 (Memory) ，分享資料 (Data) ，但往往因管
理不周嚴，使得資料失去一致性 (Inconsistency) 。
例如有一個銀行帳戶，哥哥到銀行臨櫃存錢，同
一時間，弟弟以提款卡到提款機取錢，如此同步
並行，如果管理不當，資料失去一致性，帳戶餘
額將會混亂錯誤。
• 因此、在多個行程同步並行時，如何保持資料的
一致性 (Consistency) ，是行程作業的一個重要環
節，本章將深入探討之。

8-2 並行條件 (Concurrency Conditions)
• 如前述，在多個行程同步並行時，如何保持資料的一致性
(Consistency) ，是行程並行作業的重要一環，設有程式片斷：
• S1 ： a ← 5
• S2 ： b ← a+1
• S3 ： c ← a+2
• S4 ： d ← b+c
圖 8-2-1

• S1 ： a ← 5
• S2 ： b ← a+1
• S3 ： c ← a+2
• S4 ： a ← b
• S5 ： a ← c
• S6 ： print a
圖 8-2-2

8-3 臨界區 (Critical Section)
• 每一執行緒 (Thread) 之寫入 / 讀取 (W/R) 功能碼
(Code) ，均可視為該執行緒之臨界區 (CS Critical
Section) 。於臨界區，執行緒可對共享資源
(Shared Resource) 存取 (Access) 資料，如共用記
憶體或變數 (Common Variables) 、檔案 (Files) 等
。

8-4 兩任務演算法 (Two-Tasks Algorithms)
• 於系統中，有多個執行緒 (T1 、 T2 、…、 Tn) 等
待執行，為了容易解說，將此 n 個執行緒類分為
2 種角色： (1) 使用者關心的執行緒 Ti ； (2) 其他
執行緒 Tj 。例如使用者關心 T3 ，則 Ti = {T3} 、 Tj
= { T1 、 T2 、 T4 、…、 Tn} 。

8-4-1 演算法 1(Algorithm1)
圖 8-4-1

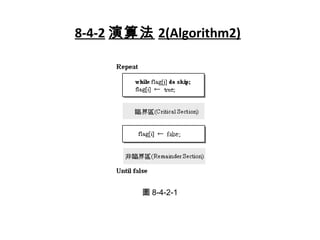

圖 8-4-2-1

圖 8-4-3

8-5 硬體並行指令
(Synchronization Hardware)
• 在形式上或非形式上，可直接控制記憶體的指令
是謂 “硬體控制指令 (Hardware Instructions)” ，本
節關心的是將記憶體鎖住的指令 (lock) ，如果能
將記憶體鎖住，防止不必要的執行緒作資料存取
， 8-4 節所談的各演算法均可輕易迎刃而解。

8-5-1 方法程序 getAndset( )
圖 8-5-1

8-5-2 方法程序 swap( )
圖 8-5-2

8-6 信號 (Semaphores)
• 於執行緒同步並行設計中，信號方法
(Semaphores) 是一很有意義的一環，其可達成兩
個重要意義： (1) 解決臨界區的問題、 (2) 自動調
配並行序列的連貫性。

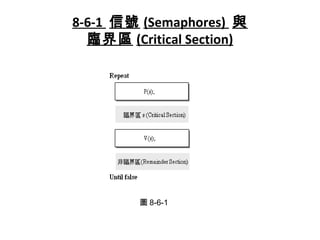

8-6-1 信號 (Semaphores) 與
臨界區 (Critical Section)
圖 8-6-1

8-6-2 信號 (Semaphores) 與
並行序列 (Synchronization)
圖 8-6-2-1

8-7 應用 (Application)
• 當我們走進高鐡車站，先到售票機按鈕買票，進
入月台再依車票座位號碼找車箱座位。本節就以
售票機為設計範例，如果有多個旅客同時按鈕買
票，亦即同時進入售票系統之臨界區，此時各旅
客可能領到相同座位號碼的車票 ( 讀者是否還記
得，高鐡通車時買票混亂之情形 ) 。請讀者參考
本章 8-9 節範例系統程式，以了解其混亂的原因
與改進之方法。

1 、何謂伯恩斯坦同步並行條件 (Bernstein
Condition) ？
2 、何謂臨界區 (CS Critical Section) 。於臨界區？
3 、同步並行須滿足那三個要件？
4 、何謂 2 任務演算法？
5 、使用者關心的執行緒 Ti ，有那三種關鍵機制訊
息？
6 、何謂硬體控制指令 (Hardware Instructions) ？
7 、信號 (Semaphore) 的概念為何？

第九章死結 (Deadlocks)
• 9-1 簡介
• 9-2 死結定義 (Deadlock Definition)
• 9-3 死結特性 (Deadlock Characterization)
• 9-3-1 必要條件 (Necessary Conditions)
• 9-3-2 資源分配圖 (Resource – Allocation Graph)
• 9-4 死結預防 (Deadlock Prevention)
• 9-5 死結避免 (Deadlock Avoidance)
• 9-5-1 銀行家概念 (Conception of Banker)
• 9-5-2 安全演算法 (Safety Algorithm)
• 9-5-3 資源要求演算法 (Resource Request Algorithm)
• 9-5-4 單一裝置 (Single Instance)
• 9-6 死結偵測 (Deadlock Detection)
• 9-6-1 偵測演算法
• 9-6-2 單一裝置 (Single Instance)
• 9-6-3 啟動偵測時機 (Detection Algorithm Usage)
• 9-7 死結消弭 (Recovery from Deadlock)
• 9-7-1 行程終止法 (Process Termination)
• 9-7-2 資源釋放法 (Resource Preemption)
• 9-9-1 循環等待之死結 ( 模擬 9-3-2 節 )

9-1 簡介
• 在多工環境 (Multiprogramming Environment) ，隨
時都有多個行程 (Processes) 或執行緒 (Threads)
競爭有限數量的資源 (Resources) ，如果執行緒 Ti
需要的資源 Ri 當時不方便 (not Available) ， Ti 即
轉為等待狀態 (Waiting State) 。
• 如上述，執行緒 Ti 需要資源 Ri ，此時若 Ri 被其
他執行緒 Tj 控制佔有，而 Tj 也處於等待狀態，且
不釋放 Ri ，如此現象是謂 “死結 (Deadlock)” 。

9-2 死結定義 (Deadlock Definition)
• 死結形成的基本原因是資源 (Resource) 的不敷使
用，資源包括實體資源 (Physical Resource) 和程式
中的邏輯資源 (Logical Resource) ，若一味因資源
不足而增加資源，則將付出不菲的代價
(Payment) ，故行程 (Processes) 與資源 (Resource)
的優良管理是避免死結 (Prevent Deadlocks) 的最
佳途徑。

9-3 死結特性 (Deadlock Characterization)
• 系統陷入死結 (Deadlock) 時，行程 (Process) 無法
完成執行，資源 (Resource) 被工作綁住而無法脫
身。

9-3-1 必要條件 (Necessary Conditions)
• 要避免死結發生，須先了解死結發生的因素特性
(Characters) ，死結發生的必要條件是當下列四個
狀態同時產生時：
• 互斥 (Mutual Exclusion)
• 佔有與等待 (Hold and Wait)
• 無搶先機制 (No Preemption)
• 循環等待 (Circular Wait)

9-3-2 資源分配圖
(Resource – Allocation Graph)
• 死結是由一系列行程與資源之阻通而造成，為了
清楚解說，我們設計資源分配圖 (Resource
Allocation Graph) 參與說明。

要求 (Request) ：
• 行程向系統提出某資源之使用要求，如圖 9-3-2-
1 ，行程 P1 對資源 R1 提出要求。其表示式為：
• 行程集合 P = {P1} 。
• 資源集合 R = {R1} 。
• 關係邊集合 E = {P1→R1} 。

2 、佔用 (Use) / 佔有 (Hold) ：
• 如圖 9-3-2-2 ，行程 P2 佔用或佔有資源 R1 的一件
裝置 (Instance) 。其中佔用 (Use) 是 P2 正在使用
該項資源 R1 ；佔有 (Hold) 是 P2 除了已抓取 R1
之外，尚等待要求其他資源，亦可能是因此造成
死結之原因。表示式為：
• 行程集合 P = {P2} 。
• 資源集合 R = {R1} 。
• 關係邊集合 E = { R1→P2} 。

3 、佔有 (Hold) 與要求 (Request) ：
• 如圖 9-3-2-3 ， P3 除了已抓取 R1 之外，尚等待要
求其他資源 R2 。表示式為：
• 行程集合 P = {P3} 。
• 資源集合 R = {R1, R2} 。
• 關係邊集合 E = { R1→P3, P3→R1} 。

4 、循環等待 (Circular Wait) ：
• 如圖 9-3-2-4 ， P1 已佔有 R1 ，且提出要求 R2 ，
但 R2 已被 P2 佔有； P2 已佔有 R2 ，且提出要求
R1 ，但 R1 已被 P1 佔有。如此永久等待無法解開
的迴圈是謂 “循環等待 (Circular Wait)” ，亦是造成
死結的元兇原因。表示式為：
• 行程集合 P = {P1, P2} 。
• 資源集合 R = {R1, R2} 。
• 關係邊集合 E = { R1→P1→R2→P2→R1 } 。

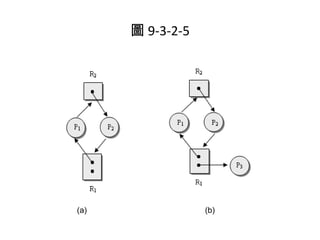

5 、迴圈 (Cycle Graph) ：
• 如圖 9-3-2-5 ，雖然與圖 9-3-2-4 有一樣的迴圈，
但在死結的意義上却不相同。於圖 (a) ， R1 有兩
件裝置 (Instance) ， P2 不會永久等待，故不會產
生死結。於圖 (b) ，當 P3 正在佔用 R1 的一件資源
時， P2 等待；一旦 P3 釋放 R1 ， P2 即不需再等
待，故也不會產生死結。

9-4 死結預防 (Deadlock Prevention)
• 為了預防死結發生，我們可從上述之死結必要條
件著手，亦即想盡方法不讓上述四個條件發生。
• 1 、互斥 (Mutual Exclusion)
• 2 、佔有與等待 (Hold and Wait)
• 3 、無搶先機制 (No Preemption)
• 4 、循環等待 (Circular Wait)

9-5 死結避免 (Deadlock Avoidance)
• 本節提出避免死結 (Avoidance) 以取代預防死結
(Prevention) 之觀念。如圖 9-5-1 ， (1) 安全區為
絕無發生死結可能之區域，亦即無 9-4 節所述之
死結必要條件。 (2) 非安全區為已觸及死結的必
要條件，但尚未真正產生死結。 (3) 死結區為已
發生死結。

9-5-2 安全演算法 (Safety Algorithm)
• 當行程 Pi 需求資源 Needi 時，系統有足夠的可用資源提供使用，即 Needi ≦
Available 。如果如此狀態能滿足每一個行程，系統已處於安全狀態，且安排
出行程安全序列 <Pi, Pj, Pk, …> 。其演算法為：
• 1. 宣告 work ← Available;
• finish[i] ← false; ( 其中 i = 0, 1, …, n-1)
• string ← Ø;
• 2. 依序測試 for (i=0; i<n; i++)
• if (finish[i] ==false) and (Needi work)≦ then
• string ← string + “Pi”;
• goto step3;
• goto step 4;
• 3. work ← work + Allocation;
• finish[i] ← true;
• goto step 2;
• 4. 依序測試 for (i=0; i<n; i++)
• if finish[i] == true 表示行程 Pi 順利完成，如果每一行程均順利完成，
系統在安全狀態 ;
• 5. print string;

9-5-3 資源要求演算法
(Resource Request Algorithm)
• 當行程 Pi 提出資源要求量 Requesti ，要求量不得多於需求量
(Need) ，即 Requesti Needi≦ ，否則有致發生死結的可能；同時要求
量亦不得多於可用量 (Available) ，即 Requesti Available≦ ，否則須等
待系統釋出足夠的資源。其演算法為：
• 1. 行程 Pi 提出資源要求 Requesti;
• 2. if Requesti Needi≦ then goto step 2;
• else 有致生死結的可能 ;
• 3. if Requesti Available≦ then goto step 3;
• 4. 系統依照安全規則運行： Available ← Available – Requesti;
• Allocationi ← Allocationi + Requesti;
• Needi ← Needi – Requesti;

9-6 死結偵測 (Deadlock Detection)
• 如前述，如果將系統一直維持在安全區內，雖可
預防死結之發生，但也傷害了系統的效率。我們
可放任系統於非安全區遊走在死結之邊緣外圍，
並於一定時間之間隔，執行一次死結偵測，當發
現有死結發生，立即執行挽救措施，雖然很危險
，但可將系統效率推升至最高點。我們設計一些
演算法，密切監視系統運行狀況。

9-6-1 偵測演算法
• 偵測演算法與 9-5-2 節之安全演算法是屬同一架構，當行程 Pi 要求資
源時 Requesti ，系統沒有足夠的可用資源提供使用，即 Requesti ≧
Available 。如果如此狀態發生，系統已處於死結狀態。其演算法為：
• 1. 宣告 work ← Available;
• finish[i] ← false; ( 其中 i = 0, 1, …, n-1)
• 2. 依序測試 for (i=0; i<n; i++)
• if (finish[i] ==false) and (Requesti work)≦ then
• goto step3;
• goto step 4;
• 3. work ← work + Allocation;
• finish[i] ← true;
• goto step 2;
• 4. 依序測試 for (i=0; i<n; i++)
• if finish[i] == false 表示行程 Pi 已處於死結狀態 ;

9-6-2 單一裝置 (Single Instance)
• 如前述，於資源分配圖，如果各資源類僅有一件
裝置如圖 9-6-2 ，只要有迴圈，就表示死結已發生
。

9-7 死結消弭 (Recovery from Deadlock)
• 當偵測到發生死結時，我們採取兩個對應步驟：
通知系統管理員 (Operator) 採用適當死結消弭措
施；或是以信號告知作業系統起動死結消弭措施
。死結消弭措施可由兩個切入點著手： (1) 從行
程切入， (2) 從資源切入。

1 、何謂死結 (Deadlock) ？
2 、當一個行程使用資源時，有那三個過程？
3 、死結發生的必要條件為何？
4 、如何預防死結發生？
5 、如何避免死結發生？
6 、如 9-5-2 節，自行設計系統資源狀況，執行安全演算法。
7 、如 9-6-1 節，自行設計系統資源狀況，執行偵測演算法。
8 、何時啟動偵測演算法？
9 、消弭死結，有那兩種方法？

第三篇
儲存管理 (Storage Management)

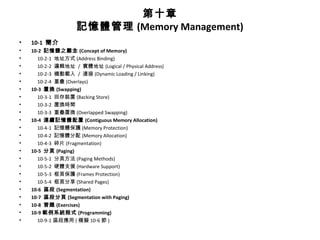

第十章
記憶體管理 (Memory Management)
• 10-1 簡介
• 10-2 記憶體之觀念 (Concept of Memory)
• 10-2-1 地址方式 (Address Binding)
• 10-2-2 邏輯地址 / 實體地址 (Logical / Physical Address)
• 10-2-3 機動載入 / 連接 (Dynamic Loading / Linking)
• 10-2-4 重疊 (Overlays)
• 10-3 置換 (Swapping)
• 10-3-1 回存裝置 (Backing Store)
• 10-3-2 置換時間
• 10-3-3 重疊置換 (Overlapped Swapping)
• 10-4 連續記憶體配置 (Contiguous Memory Allocation)
• 10-4-1 記憶體保護 (Memory Protection)
• 10-4-2 記憶體分配 (Memory Allocation)
• 10-4-3 碎片 (Fragmentation)
• 10-5 分頁 (Paging)
• 10-5-1 分頁方法 (Paging Methods)
• 10-5-2 硬體支援 (Hardware Support)
• 10-5-3 框頁保護 (Frames Protection)
• 10-5-4 框頁分享 (Shared Pages)
• 10-6 區段 (Segmentation)
• 10-7 區段分頁 (Segmentation with Paging)
• 10-9-1 區段應用 ( 模擬 10-6 節 )

10-1 簡介
• 於前數章節，我們談到多個行程 (Processes) 競爭
CPU 的使用方法；於本章，我們將另談及多個行
程 (Processes) 競爭記憶體 (Memory) 的應用。為
了安排記憶體作最佳使用，過程中需要良好的管
理，早期僅有單純的記憶體 (Bare Machine) 使用
，近期發展出置換 (Swapping) 、分頁 (Paging) 、
與區段 (Segmentation) 等方法，增加記憶體使用
之效率。

10-2 記憶體之觀念 (Concept of Memory)
• 一個行程或執行緒在進入 CPU 前，必須先置入主
記憶體 (Main Memory) ， CPU 直接對主記憶體
(Main Memory) 隨機存取 (random access) 資料，
典型的指令執行週期 (Instruction Execution Cycle)
如范紐曼 (Von Neumann) 所提出之執行架構 ( 如
圖 3-5-1) ，由控制單元 (CU Control Unit) 安排從主
記憶體 (Main Memory) 抓取 (fetch) 指令碼
(Instruction) 至邏輯運算單元 (Arithmetic Logic
Unit) 內之暫存器 (Register) 作解碼 (decode) ，視
指令碼之需要，再從主記憶體抓取執行所需的資
料 (Data) 。執行完成後將結果 (Result) 傳回主記
憶體。等待執行下一個執行週期。

10-2-1 地址方式 (Address Binding)
• 當一個程式 (Program) 從開始編輯 (Editing) 到執
行完畢 (Execution) ，其間各程式碼也隨著不同的
過程 (Stages / Time) ，有著不同的記憶體地址方式
(Address Binding) 。

10-2-2 邏輯地址 / 實體地址
(Logical / Physical Address)
• 經由 CPU 處理過而產生的一批資料，可自成一組
單元，有其自身之資料置放次序，此時各資料的
次序位置是謂 “邏輯地址 (Logical Address)” 。如此
儲存這些資料的空間是謂 “邏輯地址空間 (Logical
Address Space)” 。

10-2-3 機動載入 / 連接
(Dynamic Loading / Linking)
• 一個完整的執行程式，除了有主程式 (Main Program) 外，
另有多個等待被呼叫的函數 (Functions) 或副程式
(Subroutine) ，如圖 10-2-3 ，這些程式碼均完整地儲存在
實體記憶體 (Physical Memory) 中。當被執行時，需先將程
式碼載入 (Load) 執行記憶體 (Execution Memory) 或稱邏
輯空間記憶體 (Logical Address Space Memory) 。
• 執行記憶體的容量可能不足以容納全部程式碼，除了主程
式必須載入外，其他函數或副程式則於需要時才被載入，
亦即未獲呼叫 (call) 時不必載入，以節省有限的記憶體空
間，如此之載入是謂 “機動載入 (Dynamic Loading)” 。

10-2-4 重疊 (Overlays)
• 當一個程式的程式碼無法同時容納於執行記憶體
時，我們可以重疊方法 (Overlays) 支援執行，先將
經常需要執行的指令 (Instructions) 與資料 (Data)
置入執行記憶體，其他指令與資料則於需要時再
載入，執行完畢後置換出，將記憶體空間留給次
一批指令與資料使用，如此作為是謂 “重疊
(Overlays)” 。

10-3 置換 (Swapping)
• 我們已了解，一個行程必須先置入執行記憶體
(Main Memory) ，才可進入 CPU 執行。如圖 10-
3 ，在主記憶體的行程 (Process) 可視需要暫時置
換移出至回存裝置 (Backing Store) ，或在回存裝置
的行程亦可視需要暫時置換移入至主記憶體，如
此移出移入是謂 “置換 (Swapping)” 。其機制是 “置
換器 (Swapper)” 。

10-3-1 回存裝置 (Backing Store)
• 回存裝置是一快速性能的記憶體裝置，一般來言
為一磁碟或磁鼓，當行程從主記憶體被置換出
(Swap out) 時，可在此暫時存駐，並等待時機再
置換入 (Swap in) 主記憶體。
• 回存裝置的容量至少要大於主記憶體的容量，換
言之，需要有足夠容量容納主記憶體上所有的行
程，如此才可勝任回存之任務 (Task) 。

10-3-2 置換時間
• 行程愈大，置換時間愈長，即置換時間與行程大
小成正比。由圖 10-3-2 可知，行程在主記憶體的
置換時間亦將影響 CPU 的工作效率：
• Ecpu = (T – (tin + tout)) / T

10-3-3 重疊置換 (Overlapped Swapping)
• 於前節，我們認識，當行程在置換時， CPU 無法
工作以致處於等待狀態。為了解決此問題，我們
可於主記憶體設置兩個以上之緩衝區 (Buffers) ，
如圖 10-3-3 ，當置換行程 2 之同時，可將已在緩
衝區之行程 3 調入執行區進入 CPU 執行。如此作
為是謂 “重疊置換 (Overlapped Swapping)” ， CPU
將不再浪費在等待上。

10-4-1 記憶體保護 (Memory Protection)
• 一旦某記憶體區域為某行程使用，此時該區域不
再允許其他資料置入，如此作為是謂 “記憶體保護
(Memory Protection)” 。
• 記憶體保護之方法有： (1) 界限保護 (Bound
Protection) ， (2) 基底保護 (Base Protection)

10-4-2 記憶體分配 (Memory Allocation)
• 記憶體 (Main Memory) 隨時有行程 (Processes) 進
出，有些空間被佔用，有些空間未被使用，如圖
10-4-2 ，這些未被使用之空白區域是謂 “未使用坑
(Hole)” 。

10-4-3 碎片 (Fragmentation)
• 如圖 10-4-3-1 ，設有記憶體如圖 (a) ，置入行程 Pi
後，剩餘未被佔用的空間是謂 “碎片
(Fragmentation) ，如圖 (b) 。

10-5 分頁 (Paging)
• 於前節，為了 “行程 - 記憶體” 作適當配對，我們
飽受連續記憶體 (Contiguous Memory) 與碎片
(Fragmentation) 之苦。本節探討分頁 (Paging) ，
其構想來自於：
• 1 、指標運用 (Using Pointers)
• 2 、框頁運用 (Using Frame)

10-5-1 分頁方法 (Paging Methods)
• 範例如圖 10-5-1-1 ，將行程的程式碼，在邏輯空
間 (Logical Space) 中分三頁置放，經過作業系統
分頁表 (Page Table) 之配置，將行程的 Page0 配置
於實體空間 (Physical Space) 的第 3 頁；行程的
Page1 配置於實體空間的第 6 頁；行程的 Page2 配
置於實體空間的第 1 頁。

10-5-2 硬體支援 (Hardware Support)
• 如圖 10-5-2-1 ， TLB 是以快速存取硬體材質製造
，框頁數量不多，功能與分頁表 (Page Table) 相
同，但在存取速度上， TLB 較分頁表快速許多。
當 “邏輯 - 實體” 對應地址頁目配對時，除了必須
記錄於分頁表外，另擇常用的頁目抄錄至 TLB 。

10-5-3 框頁保護 (Frames Protection)
• 如圖 10-5-3-1 ，我們可於分頁表 (Page Table) 增設
一個位元 (Bit) ，標註 “可用 (Valid)” 與 “禁用
(Invalid)” 。
• 標註 “可用 (Valid)” 是指當時可對該框頁執行存取
；標註 “禁用 (Invalid)” 是指當時禁止對該框頁執
行存取，亦即對該框頁實施保護 (Protection) 。如
圖 10-5-3-1 ，實體空間的第 5 頁。

10-5-4 框頁分享 (Shared Pages)
• 如圖 10-5-4-1 ，行程 P1 之第 0 頁 Data0 與行程 P2
之第 0 頁 Data0 相同；行程 P1 之第 1 頁 Data1 與
行程 P2 之第 1 頁 Data1 相同，因此 P1 與 P2 可分
享實體記憶體 (Physical Memory) 之 Data0 與
Data1 。其優點為可節省框頁。

10-6 區段 (Segmentation)
• 如圖 10-6-1 ，為了管理方便，系統將相近功能的
程式碼以邏輯地址叢聚在一個區段內，亦可如分
頁方法以區段表 (Segment Table) 對映至實體記憶
體。

10-7 區段分頁 (Segmentation with Paging)
如圖 10-7 ，我們將區段方法 (Segmentation) 與分頁方法
(Paging) 合併使用，其間對映過程：
(1) 於區段表 (Segmentation Table) ，邏輯區段起始位址
(Segmentation Number) 對映實體區段基底地址 (Physical
Base Address) ；
(2) 區段表 (Segmentation Table) 中該區段之邏輯相對距離
(Logical Offset) 對映至分頁表 (Page Table) 之邏輯分頁目
(Logical Pages) ；
(3) 於分頁表 (Page Table) ，邏輯分頁目 (Logical Pages) 對映
實體分頁目 (Physical Pages) ；
(4) 綜合項 (1) 之實體區段基底地址 (Physical Base Address)
與項 (3) 之實體分頁目 (Physical Pages) ，可將各區段以區
段分頁方法 (Segmentation with Paging) 完整地對映至實體
記憶體。

1 、記憶體之地址 (Address) 有那兩種表示方式？
2 、絕對地址與相對地址之關係為何？
3 、何謂邏輯地址 (Logical Address) ？
4 、何謂機動載入 (Dynamic Loading) ？
5 、何謂重疊 (Overlays) ？
6 、何謂置換 (Swapping) ？
7 、置換時間與 CPU 的工作效率有合關係？
8 、記憶體保護之方法有那些？
9 、行程 - 未使用坑之配對法則有那些？
10 、何謂內部碎片 (Internal Fragmentation) ？
11 、何謂外部碎片 (External Fragmentation) ？
12 、何謂快取分頁緩衝器 (TLB Translation Look-aside
Buffer) ？

第十一章
虛擬記憶體 (Virtual Memory)
• 11-1 簡介
• 11-2 虛擬記憶體之觀念 (Concept of Virtual Memory)
• 11-3 分頁要求 (Demand Paging)
• 11-4 框頁替換 (Page Replacement)
• 11-5 頁框分配 (Allocation of Frames)
• 11-6 輾轉混亂現象 (Thrashing)
• 11-7 其他考量 (Other Considerations)
• 11-9-1 分頁設計 ( 模擬 11-3-2 節 )

11-1 簡介
• 於前章，我們很努力地探討記憶體與其管理，目
的無非是要如何配合多工程式 (Multiprogramming)
之執行，即記憶體如何同時 (simultaneously) 容納
多個行程 (Processes) 。於本章，我們更關切，無
論行程有多大，在執行前，我們如何將該行程之
全部程式碼先搬置於主記憶體內。
• 事實上，一定有某些行程 (Processes) 大於主記憶
體之實體容量，亦即在執行前，我們無法將該行
程之全部程式碼先搬置於主記憶體內。此時我們
可藉本章提出之虛擬記憶體方法尋求解決。

11-2 虛擬記憶體之觀念
(Concept of Virtual Memory)
• 我們已非常了解，任何要進入 CPU 執行的行程
(Process) 均需先置入主記憶體，如果行程大於主
記憶體的容量，我們無法將該行程的程式碼同時
完整地置入主記憶體，亦即無法達到執行條件的
要求 (Execution Requirements) 。

11-3 分頁要求 (Demand Paging)
• 於一般作業系統，虛擬記憶體 (Virtual Memory)
之形成，均是因執行 “分頁要求 (Demand Paging)”
而產生的。同理、“區段要求 (Segment Paging)” 亦
可產生虛擬記憶體。

11-3-1 分頁要求觀念
(Concept of Demand Paging)
• 分頁要求器 (Pager) 僅將需要執行的框頁置換入主
記憶體，如此可節省記憶體之實體容量，及節省
不必要框頁的置換時間。

11-3-2 分頁要求之執行意義
(Performance of Demand Paging)
• 於前節我們已了解，當系統檢視分頁表 (Page
Table) 之檢視位元 (Valid / Invalid) 時，如果是 v
則表示該框頁已置入實體空間，可進入 CPU 執行
；如果是 i 則表示該框頁尚未置換入實體空間，
此時若被選中，則視為 “選頁錯誤 (Page Fault)” ，
系統將執行 “選頁錯誤中斷 (Page Fault Interrupt
Trap)” 。

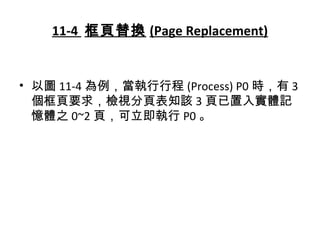

11-4 框頁替換 (Page Replacement)
• 以圖 11-4 為例，當執行行程 (Process) P0 時，有 3
個框頁要求，檢視分頁表知該 3 頁已置入實體記
憶體之 0~2 頁，可立即執行 P0 。

11-4-1 框頁替換之觀念
(Concept of Page Replacement)
• 繼續上述範例，如圖 11-4-1 ，行程 P1 有 4 個框頁
要求，檢視分頁表，有 2 頁已置入實體記憶體之
3~4 頁，另外 2 頁 P1_Pg2 、 P1_Pg3 却無空間可
置入 ( 實體記憶體之 5~6 頁為 Invalid 不得置入資
料 )

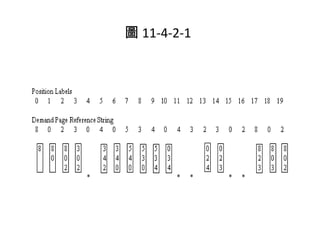

11-4-2 先入先出框頁替換
(FIFO Page Replacement)
• 範例如圖 11-4-2-1 ， Position Labels 為時間位置，
Demand Page Reference String 為框頁要求序列，
長方形為框頁 ( 本例有 3 頁 ) ，星號 (*) 為撃中
(Hit) 。

畢勒得異常 (Belady’s Anomaly)
圖 11-4-2-2
(a)
(b)

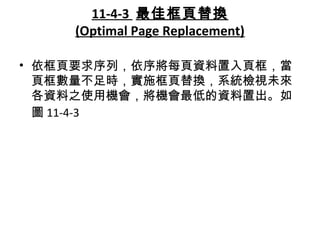

11-4-3 最佳框頁替換
(Optimal Page Replacement)
• 依框頁要求序列，依序將每頁資料置入頁框，當
頁框數量不足時，實施框頁替換，系統檢視未來
各資料之使用機會，將機會最低的資料置出。如
圖 11-4-3

11-4-4 最近最少使用框頁替換
(Least Recently Used Page Replacement)
• 前節所述的最佳框頁替換，是預估未來的機會，
要付出極高的代價，甚或不可行。本節之最近最
少使用框頁替換 (LRU Least Recently Used Page
Replacement) 是從相反的方向來檢視，預估未來
很困難，檢視過去的歷史記錄則很容易。其著眼
點是如果此時使用過某資料，可能有機會再提出
使用要求。如圖 11-4-4

11-5 頁框分配 (Allocation of Frames)
• 於作業系統，分頁要求是影響工作效率的重要因
素之一，相對的，頁框數量的多寡却是影響此項
因素的重要資源 (Resource) 。框頁分配 (Allocation
of Frames) 得到愈多，選頁錯誤 (Page Fault) 愈少
，撃中率 (Hit Rate) 愈高，以致整體系統的工作效
率 (Efficiency) 也隨之提高。

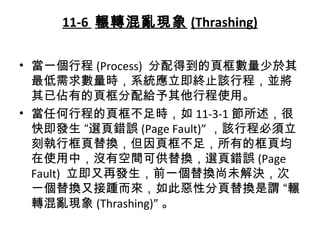

11-6 輾轉混亂現象 (Thrashing)
• 當一個行程 (Process) 分配得到的頁框數量少於其
最低需求數量時，系統應立即終止該行程，並將
其已佔有的頁框分配給予其他行程使用。
• 當任何行程的頁框不足時，如 11-3-1 節所述，很
快即發生 “選頁錯誤 (Page Fault)” ，該行程必須立
刻執行框頁替換，但因頁框不足，所有的框頁均
在使用中，沒有空間可供替換，選頁錯誤 (Page
Fault) 立即又再發生，前一個替換尚未解決，次
一個替換又接踵而來，如此惡性分頁替換是謂 “輾
轉混亂現象 (Thrashing)” 。

11-6-4 選頁錯誤頻率
(Page Fault Frequency)
• 我們已了解，當頁框數量不足時，擊中率降低，
選頁錯誤率增加。如圖 11-6-3 ，系統可設一選頁
錯誤頻率上限，當到達上限時，表示頁框數量開
始不足，系統應增遣頁框以供使用。如果選頁錯
誤頻率仍不下降，表示已發生輾轉混亂現象
(Thrashing) ，系統應終止部份行程，減少競爭頁
框的對手，同時釋出頁框。當到達下限時，表示
頁框數量充裕，系統可減少頁框之數量，節省系
統資源。

11-7 其他考量 (Other Considerations)
• 由前述各節，我們認識到 “分頁作業 (Page
Operation)” 的重點考慮是在： (1) 分頁替換，與
(2) 頁框分配，其意義均是為了增加系統效率。除
了前述各節述及的考量外，本節再探討一些其他
考量。
• 1 、預先分頁 (Prepaging)
• 2 、分頁大小 (Page Size)
• 3 、快取分頁緩衝器 (TLB Translation Look-aside
Buffer)
• 4 、程式結構 (Program Structure)
• 5 、 I/O 鎖定

1 、為了節省使用空間，系統總是先檢視那些不會立刻使用的程式碼？
2 、使用虛擬記憶體方法，可以虛擬記憶體 (Virtual Memory) 補助實體記
憶體 (Physical Memory) 之不足，其利益優勢為何？
3 、何謂 “懶惰置換 (Lazy Swapping)” ？
4 、何謂 “選頁錯誤 (Page Fault)” ？
5 、先進先出框頁替換法 (FIFO Page Replacement) 之優缺點為何？
6 、最佳框頁替換 (Optimal Page Replacement) 的優缺點為何？
7 、頁框數量的多寡如何影響系統的工作效率？
8 、理論上，一個行程至少應分配得到那些頁框？
9 、何謂全域替換 (Global Replacement) ？
10 、何謂局部替換 (Local Replacement) ？
11 、何謂 “輾轉混亂現象 (Thrashing)” ？
12 、挽救輾轉混亂現象 (Thrashing) 的方法為何？

第十二章
檔案系統介面 (File System Interface)
• 12-1 簡介
• 12-2 檔案概念 (File Concept)
• 12-2-1 檔案屬性特徵 (File Attributes)
• 12-2-2 檔案操作 (File Operations)
• 12-2-3 開啟 / 關閉檔案 (Open / Close File)
• 12-2-4 鎖住 / 釋出檔案 (Lock / Release File)
• 12-2-5 檔案類型 (File Types)
• 12-3 檔案存取方法 (Access Methods)
• 12-4 目錄結構 (Directory Structure)
• 12-4-1 單層目錄 (Single Level Directory)
• 12-4-2 雙層目錄 (Two Level Directory)
• 12-4-3 樹狀目錄 (Tree Structured Directories)
• 12-4-4 非迴路圖形目錄 (Acyclic Graph Directories)
• 12-4-5 綜合圖形目錄 (General Graph Directories)
• 12-5 檔案系統掛載 (File System Mounting)
• 12-6 檔案分享 (File Sharing)
• 12-7 檔案保護 (File Protection)
• 12-9-1 讀取檔案屬性 ( 模擬 12-2-1 節 )
• 12-9-2 檔案之寫入 / 讀取 ( 模擬 12-2-2 節 )

12-1 簡介
• 對使用者來言，檔案 (File) 是能見度相當高的作
業系統應用，無論是作業系統的程式 (Program)
與資料 (Data) 、或是使用者的程式與資料，檔案
都提供了線上 (On Line) 記憶體之存取機制 (Access
Mechanism) 。
• 檔案系統可概分為兩類： (1) 檔案系統、與 (2)
目錄系統。檔案系統處理檔案本身的資料存取問
題，目錄系統處理各檔案的歸類問題。也有少數
大型電腦設置叢目錄系統 (Partition) ，處理各目錄
的歸類問題。

12-2 檔案概念 (File Concept)
• 電腦的實體儲存裝置有光碟、磁碟、與磁帶，檔
案儲存於這些裝置，均不會因停電、關機、與重
新啟動而丟失資料。
• 檔案 (File) 是以一個名稱 (Name) 集合有關係資料
(Related Information) 的組合，亦即一個名稱及一
串位元 (Bits) 、位元組 (Bytes) 、列 (Lines) 、與資
料錄 (Records) ，從邏輯空間 (Logical Space) 由作
業系統對映至實體空間 (Physical Space) 。

12-2-1 檔案屬性特徵 (File Attributes)
• 隨著電腦系統的不同，檔案突顯的屬性特徵 (Attributes)
項目亦隨之不同，一般來言，檔案屬性特徵項目有：
• 1 、檔案名稱 (Name)
• 2 、檔案識別碼 (Identifier)
• 3 、檔案類型 (Type)
• 4 、檔案位置 (Location)
• 5 、檔案大小 (Size)
• 6 、檔案保護 (Protection)
• 7 、時間 (Time)

12-2-2 檔案操作 (File Operations)
• 檔案操作 (File Operations) 是指系統可直接處理檔
案的模式，經常執行的操作有： (1) 建立檔案
(Creating a File) 、 (2) 寫入檔案 (Writing a File) 、
(3) 讀取檔案 (Reading a File) 、 (4) 刪除檔案
(Deleting a File) 、 (5) 重新命名檔案 (Renaming a
File) 、 (6) 合併檔案 (Appending New
Information) 、 (7) 截斷檔案 (Truncating a File) 等

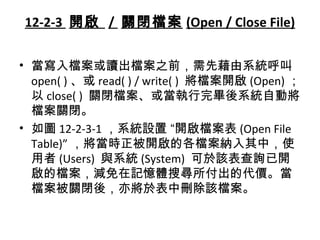

12-2-3 開啟 / 關閉檔案 (Open / Close File)
• 當寫入檔案或讀出檔案之前，需先藉由系統呼叫
open( ) 、或 read( ) / write( ) 將檔案開啟 (Open) ；
以 close( ) 關閉檔案、或當執行完畢後系統自動將
檔案關閉。
• 如圖 12-2-3-1 ，系統設置 “開啟檔案表 (Open File
Table)” ，將當時正被開啟的各檔案納入其中，使
用者 (Users) 與系統 (System) 可於該表查詢已開
啟的檔案，減免在記憶體搜尋所付出的代價。當
檔案被關閉後，亦將於表中刪除該檔案。

12-2-4 鎖住 / 釋出檔案 (Lock / Release File)
• 鎖住檔案 (Lock File) 的意義是：除了某些特定行
程 (Specific Processes) 之外，其他行程 (Other
Processes) 均不得進出該檔案。
• 讀取鎖住 (Readers Locks)
• 分享鎖住 (Shared Lock)
• 委託鎖住 (Mandatory Lock)

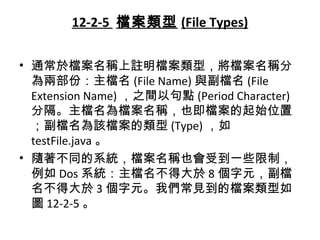

12-2-5 檔案類型 (File Types)
• 通常於檔案名稱上註明檔案類型，將檔案名稱分
為兩部份：主檔名 (File Name) 與副檔名 (File
Extension Name) ，之間以句點 (Period Character)
分隔。主檔名為檔案名稱，也即檔案的起始位置
；副檔名為該檔案的類型 (Type) ，如
testFile.java 。
• 隨著不同的系統，檔案名稱也會受到一些限制，
例如 Dos 系統：主檔名不得大於 8 個字元，副檔
名不得大於 3 個字元。我們常見到的檔案類型如
圖 12-2-5 。

12-3 檔案存取方法 (Access Methods)
• 使用檔案資料 (Information) ，即是將檔案資料讀
取 (Read File) 至電腦系統記憶體、或是將電腦系
統之資料寫入至檔案 (Write File) ，可統稱謂 “檔案
存取 (Access File)” 。常用的存取方法有 (1) 循序
存取 (Sequential Access) ， (2) 直接存取 (Direct
Access) ， (3) 索引存取 (Index Access) 。
• 1 、循序存取 (Sequential Access)
• 2 、直接存取 (Direct Access)
• 3 、索引存取 (Index Access)

12-4 目錄結構 (Directory Structure)
• 一般電腦系統均擁有數千個檔案 (Files) ，良好的
管理是非常有必要的，檔案儲存在記憶體中，故
檔案管理亦即是記憶體管理的延伸，例如於輔助
記憶體 ( 如磁碟 ) ，我們可分為兩階段處理：
• 1 、磁碟分割 (Partitions)
• 2 、建立目錄 (Directory)

12-4-1 單層目錄 (Single Level Directory)

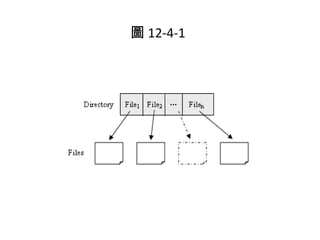

• 單層目錄 (Single Level Directory) 是最簡單的目錄
應用，如圖 12-4-1 ，所有的檔案都包含在同一目
錄中。

12-4-2 雙層目錄 (Two Level Directory)
• 當某使用者註冊後，如圖 12-4-2 ，系統立即將該
使用者名稱建立於主檔目錄 (MFD) 內，並允許該
使用者建立自己的使用者目錄 (UFD) ，指向使用
者檔案的入口 (Entries) 。

12-4-3 樹狀目錄
(Tree Structured Directories)

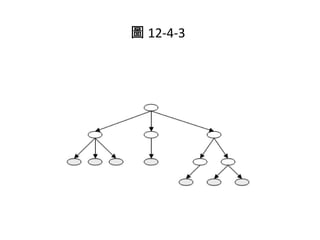

• 如圖 12-4-3 ，樹狀目錄的特徵有：
• (1) 連通性 (Connectivity)
• (2) 無循環迴圈 (Acyclic Connection)

12-4-4 非迴路圖形目錄
(Acyclic Graph Directories)
• 首先我們須辨別何謂迴圈 (Cyclic Connection) ？何
謂迴路 (Cyclic Graph) ？由圖 12-4-4 與圖 12-4-5 ，
可作非常清楚地說明，於圖 12-4-4 之 rbcda 是迴
圈，但不是迴路；於圖 12-4-5 之 abc 是迴圈，亦
是迴路。

12-5 檔案系統掛載 (File System Mounting)
• 為了更靈活應用檔案系統，有些系統允許將一串
次目錄系統 ( 如圖 12-5-1-(b)) 或檔案 (File) ，移動
穿梭於主目錄系統，如此作為是謂 “檔案系統掛載
(File System Mounting) 。

12-6 檔案分享 (File Sharing)
• 一個檔案的價值，與其被分享的程度是成正比的
，因此作業系統對檔案分享的管理，亦是影響工
作效率的一環。
• 依區域範圍，檔案分享可概分為本機範圍分享
(Local File Sharing) 與網路範圍分享 (Remote File
Sharing) ，前者是由本機系統的多個使用者，依被
允許的權限分享檔案；後者是由網路上的多個使
用者，依被允許的權限分享檔案，有關網路方面
的問題，本書將爾後詳細討論。
• 無論是何種範圍，檔案分享能提昇檔案的價值，
但也是非常危險的作為，系統須非常謹慎地作安
全措施管理。

12-7 檔案保護 (File Protection)
• 對於儲存於電腦系統中之資料 (Information) ，我們應確保
其無實體損壞 (Physical Damage) 、與確保其適當存取
(Proper Access) 。
• 無實體損壞是指確保可信度 (Reliability) ，目前最完整的方
法是定期複製檔案備存 (Back up) ；適當存取是指檔案保護
(Protection) ，如果是單人單工系統，將無存取保護的問題
，如果是多人多工系統即需考量檔案保護如下：
• 1 、存取類型 (Type of Access) ：
• 2 、存取控制 (Access Control) ：
• 3 、其他保護 (Other Protection) ：

• 1 、檔案屬性特徵項目有那些？
• 2 、經常執行的操作操作有那些？
• 3 、當行程關閉檔案時，系統應執行那些步驟？
• 4 、何謂委託鎖住 (Mandatory Lock) ？
• 5 、何謂建議鎖住 (Advisory Lock) ？
• 6 、檔案存取方法有那些？
• 7 、樹狀目錄的特徵有那些？
• 8 、綜合圖形目錄 (General Graph Directories) 之缺點為何
？
• 9 、造成綜合圖形目錄的原因為何？
• 10 、何謂 “掛載點 (Mount Point)” ？
• 11 、掛載可類分為那三種型態？
• 12 、檔案存取類型 (Type of Access) 有那些？

第十三章檔案系統運作
(File System Implementation)
• 13-1 簡介
• 13-2 檔案系統結構 (File System Structure)
• 13-3 檔案系統運作 (File System Implementation)
• 13-3-1 檔案系統概念 (Concept of File System)
• 13-3-2 分割區與掛載 (Partitions and Mounting)
• 13-3-3 虛擬檔案系統 (Virtual File System)
• 13-4 目錄運作 (Directory Implementation)
• 13-5 空間分配方法 (Allocation Methods)
• 13-5-1 連續空間分配 (Contiguous Allocation)
• 13-5-2 鏈接空間分配 (Linked Allocation)
• 13-5-3 索引空間分配 (Indexed Allocation)
• 13-5-4 運作性能 (Performance)
• 13-6 空白空間之管理 (Free Space Management)
• 13-7 網路檔案系統 (NFS Network File System)

13-1 簡介
• 於前章我們已了解，檔案系統提供了線上 (On Line
Storage) 儲存裝置 (Storage) 與檔案存取 (Access
Files) 機制。
• 本章將探討磁碟儲存裝置 (Disk) 、與在磁碟上如
何執行檔案存取 (File Access) ，內容含及檔案系統
結構 (File System Structure) 、磁碟空間分配
(Allocate Disk Space) 、標定資料位置 (Track Data
Location) 、及提供儲存裝置與作業系統之執行介
面 (Interface) 。

13-2 檔案系統結構 (File System Structure)
• 在輔助記憶體 (Secondary Storage) 種類中，磁碟 (Disk) 是
很重要的儲存裝置 (Device) ，且已為今日大多數電腦系統
所採用，其原因是磁碟具有： (1) 重寫性 (Rewritable) ：
寫入磁碟的資料，刪除後，相同的位置可再寫入其他資料
。 (2) 區塊性 (Blocking) ：可作區塊性資料之存取，以致
可輕易執行檔案之直接存取 ( 如 12-3 節所述 ) 。
• 檔案系統 (File System) 最重要的兩項工作為： (1) 如何定
義 (Define) 一個檔案及其屬性特徵 (Attributes) ？ (2) 如何
將邏輯檔案系統 (Logical File System) 對映至實體檔案系統
(Physical File System) ？檔案系統是為多層設計 (Layer
Design) ，如圖 13-2 ，上端為邏輯空間 (Logical Space) ，下
端為實體空間 (Physical Space) 。

13-3 檔案系統運作
(File System Implementation)
• 於前章 12-2-2 節，我們曾探討單純的檔案操作
(File Operations) ，於本節，我們將探討整體性的
檔案運作 (File System Implementation) 。
• 檔案系統概念 (Concept of File System)
• 分割區與掛載 (Partitions and Mounting)

13-4 目錄運作 (Directory Implementation)
• 選擇適當的目錄管理演算法 (Directory
Management Algorithms) 與空間分配 (Directory
Allocation) ，對檔案的執行效率 (Efficiency) 有其
一定程度的影響。使用者 (Users) 於目錄
(Directory) 搜尋檔案的方法有：
• 1 、線性串列 (Linear List)
• 2 、雜湊表 (Hash Table)

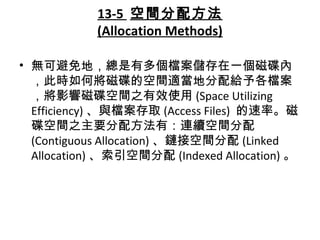

13-5 空間分配方法
(Allocation Methods)
• 無可避免地，總是有多個檔案儲存在一個磁碟內
，此時如何將磁碟的空間適當地分配給予各檔案
，將影響磁碟空間之有效使用 (Space Utilizing
Efficiency) 、與檔案存取 (Access Files) 的速率。磁
碟空間之主要分配方法有：連續空間分配
(Contiguous Allocation) 、鏈接空間分配 (Linked
Allocation) 、索引空間分配 (Indexed Allocation) 。

13-6 空白空間之管理
(Free Space Management)
• 磁碟的空間是有限的 (Limited) ，當新檔案建立時
，系統要搜尋空白空間 (Free Space) 來安置該新檔
案；當檔案被刪除 (Delete) 時，系統要管理這些
被釋出 (Released) 的空間。今日電腦系統，對空
白空間的管理方法有：
• 1 、位元記錄 (Bit Vector)
• 2 、連接串列 (Linked List)
• 3 、群組串列 (Group List)

13-7 網路檔案系統
(NFS Network File System)
• 於前述 13-3-3 節，我們曾述及，虛擬檔案系統之
組成架構有三層，本節所述的虛擬網路檔案系統
亦是如此，如圖 13-7 ：

1 、今日大多數電腦系統採用磁碟的原因為何？
2 、檔案系統 (File System) 最重要的兩項工作為何？
3 、檔案系統是為多層設計 (Layer Design) ，可分為那幾習？
4 、虛擬檔案系統有那三層 (Layers) ？
5 、使用者 (Users) 於目錄 (Directory) 搜尋檔案的方法有那
些？
6 、磁碟空間之主要分配方法有那些？
7 、連續空間分配之優缺點為何？
8 、鏈接空間分配的缺點為何？
9 、空白空間的管理方法那些？

第四篇
輸入輸出 (Input and Output)

第十四章
輸入輸出系統 (I/O Systems)
• 14-1 簡介
• 14-2 概念 (Overview)
• 14-3 I/O 硬體 (I/O Hardware)
• 14-3-1 匯流排 (Bus)
• 14-3-2 連接埠 (Port)
• 14-3-4 中斷 (Interrupts)
• 14-3-5 直接記憶體存取 (Direct Memory Access)
• 14-4 I/O 介面應用 (Application I/O Interface)
• 14-5 核心 I/O 次系統 (Kernel I/O Subsystem)
• 14-6 硬體 I/O 操作 (Transforming I/O to Hardware Operation)
• 14-7 串流 (Streams)
• 14-8 執行效率 (Performance)
• 14-10-1 資料串流 FileInputStream 與 FileOutStream( 模擬 14-7 節 )
• 14-10-2 資料串流 DataInputStream 與 DataOutStream( 模擬 14-7 節 )

14-1 簡介
• 電腦的兩大主要工作 (Jobs) ，一是前數章所探討
的工作處理 (Job Processing) ，另一個即是 I/O 。
因 I/O 的執行速率較慢，比較上系統似用較多的
時間在處理 I/O 事宜。
• 作業系統用於 I/O 的部份，是在管理 (Manage) 與
控制 (Control) 周邊裝置與 I/O 運作，本章將探討
： (1) I/O 硬體操作 (Hardware) 、 (2) I/O 服務
(Service) 、 (3) I/O 介面 (Interface) 、 (4) I/O 運作
(Implement) 、與 (5) 設計改善 (Design) 等內容。

14-2 概念 (Overview)
• 作業系統的主要設計考量，是在如何導引控制
(Control) 與電腦連通的各個裝置。各 I/O 裝置無
論是在功能上，或是在速度上都是各不相同，因
此電腦系統也應以廣泛的能力來面對。為了慎重
處理，作業系統於其核心 (Kernel) 另設 I/O 次系
統 (Subsystem) 。
• 在力求改善 I/O 技術的今日，時而出現兩個相互
矛盾的方向： (1) 我們竭盡努力將 I/O 裝置標準化
，期使 I/O 控制能統一且簡化； (2) 另一方面，我
們又竭盡努力地開發與眾不同的 I/O 方法，以因
應新的裝置與技術。

14-3 I/O 硬體 (I/O Hardware)
• 我們常用的周邊裝置 (Devices) 有： (1) 儲存裝置
(Storage Devices) 如磁碟 (Disks) 、磁帶 (Tapes) 等
； (2) 傳輸裝置 (Transmission Devices) 如網路
(Network) 、數據機 (Modems) 、讀卡機 (Cards) 等
； (3) 人機介面 (Human Interface) 如螢幕
(Screen) 、鍵盤 (Keyboard) 、滑鼠 (Mouse) 、搖桿
(Joystick) 等。
• 無論電腦周邊設備有多廣，在概念上我們努力解
決 (1) 如何將這些裝置與電腦掛載連接
(Attached) ？ (2) 如何以軟體程式 (Software) 來控
制這些硬體裝置 (Hardware) ？

14-3-1 匯流排 (Bus)
• 周邊裝置以匯流排 (Bus) 與電腦系統互通訊息
(Signals) 和資料 (Data) ，裝置連線與匯流排之接
點稱為連接埠 (Connection Ports) ，匯流排 (Bus)
架構有三類：

14-3-2 連接埠 (Port)
• 裝置與連線的接點之間設置 “連接埠 (Port)” ，通
常是由 4 個暫存器所組成，狀態暫存器 (Status) 、
控制暫存器 (Control) 、資料輸入暫存器 (Data
In) 、資料輸出暫存器 (Data Out) 。內容如下：
• 狀態暫存器 (Status)
• 控制暫存器 (Control)
• 資料輸入暫存器 (Data In)
• 資料輸出暫存器 (Data Out)

14-3-3 握手與協定 (Handshaking and
Protocol)
• 為了容易解說，我們以前述 14-3-1 節之輪詢型
(Pulling) 為例，本機系統 (Host) 與裝置控制器 D1
之間，如何互通訊息？如圖 14-3-3-1 ：

14-3-4 中斷 (Interrupts)
• 如圖 14-3-4-1 ，在硬體機制上， CPU 與各裝置控
制器之間，設有一中斷需求線 (Interrupt Request
Line) 。系統執行中斷之步驟如下：

14-3-5 直接記憶體存取
(Direct Memory Access)
• 為了資料傳遞的靈活性與方便性，如果當時： (1)
CPU 非常忙碌； (2) 傳送大量資料； (3) 確定無傷
害系統的資料，資料可不經過 CPU 之帶領，直接
從儲存裝置 ( 如磁碟 ) 傳遞至主記憶體 (Main
Memory) 之指定位置，如是之資料傳遞是謂 “直
接記憶體存取 (DMA Direct Memory Access)” 。依
圖 14-3-5-1 ，直接記憶體之執行步驟如下：

14-4 I/O 介面應用
(Application I/O Interface)
• I/O 裝置種類繁多，如果要每種均兼顧，系統必將
龐大且不易管理；如果不每種兼顧，則又將無法
有效執行。為了解決如是問題，我們將作業系統
之 I/O 部份，如圖 14-4-1 作分層設計 (Multi−Level
Design) 。

14-5 核心 I/O 次系統
(Kernel I/O Subsystem)
• I/O 工作範圍廣泛，作業系統於其核心 (Kernel) 另
設置核心 I/O 次系統 (Kernel I/O Subsystem) ，以方
便管理排程 (Scheduling) 、緩衝 (Buffering) 、快取
(Caching) 、串置執行 (Spooling) 等 I/O 事項。

14-6 硬體 I/O 操作
(Transforming I/O to Hardware Operation)
• 從應用程式 (Application) 提出 I/O 需求 (I/O
Request) ，到從磁碟 (Disk) 讀取檔案，其間過程
如前述圖 14-4-1 ，穿過 I/O 次系統層 (I/O
Subsystem Level) 、裝置驅動程式層 (Device Driver
Level) 、裝置控制器層 (Device Controller Level) 、
到硬體裝置。如圖 14-6 ，我們可觀查一個 I/O 需
求 (I/O Request) 的執行週期 (Life Cycle) ：

14-7 串流 (Streams)
• 當使用者行程 (User’s Process) 與裝置 ( 如磁碟 )
作資料傳遞時，系統將資料安排成串流形態，如
圖 14-7 ，由三部份組成：
• (1) 串流頂前端 (Stream Head)
• (2) 驅動尾後端 (Driver End)
• (3) 串流模型 (Stream Modules)

14-8 執行效率 (Performance)
• 系統之執行效率，對 I/O 有其深重的影響， CPU 擔負著執行裝置驅動
程式碼 (Device Driver Codes) 、與 I/O 排程 (Schedule) ；今日新型的電
腦雖然在一秒內可同時執行上千個中斷常式 (Interrupt Routines) ，中
斷仍然是電腦系統的一項重大負擔；網路資料之傳遞是 I/O 項目之一
，其是否傳遞流暢亦影響執行效率。為了改善 I/O 執行效率，系統應
：
• 1 、如 5-3-3 節，減少內文切換次數 (Context Switches) 。
• 2 、減少在記憶體中複製資料的次數。
• 3 、降低中斷執行頻率 (Frequency) ，盡量執行大量資料傳遞 (Large
Transfer) 、靈巧控制器 (Controller) 、聰明輪詢 (Polling) 。
• 4 、使用 DMA ，增加同步傳遞資料的機會。
• 5 、盡可能將行程關鍵資訊 (Processing Primitives) 推向硬體，使裝置
控制器 (Device Controller) 更能配合 CPU 與匯流排 (Bus) 之操作。
• 6 、平衡 CPU 、記憶體、匯流排、 I/O 之執行，如果其中有一項特別
熱烈，均將導致其他項目的怠惰 (Idleness) ，亦即降低系統效率。

1 、在力求改善 I/O 技術的今日，出現那兩個相互矛盾的方向？
2 、何謂匯流排 (Bus) 之雛菊鏈型 (Daisy Chaining) 架構？其優缺點為何？
3 、何謂匯流排 (Bus) 之輪詢型 (Pulling) 架構？其優缺點為何？
4 、何謂匯流排 (Bus) 之獨立型 (Independent) 架構？其優缺點為何？
5 、連接埠 (Port) 是由那 4 個暫存器所組成？
6 、何謂不可遮罩中斷 (Nonmaskable Interrupt) / 遮罩中斷 (Maskable
Interrupt) ？
7 、使用直接記憶體存取 (DMA) 的時機為何？
8 、何謂 I/O 快取 (Caching) ？
9 、試請列出 I/O 需求 (I/O Request) 的執行週期 (Life Cycle) 。
10 、系統如何改善 I/O 執行效率？

第十五章大量儲存結構 (Mass Storage Structure)
• 15-1 簡介
• 15-2 磁碟結構 (Disk Structure)
• 15-3 磁碟排程 (Disk Scheduling)
• 15-4 磁碟管理 (Disk Management)
• 15-5 置換空間管理 (Swap Space Management)
• 15-6 磁碟矩陣結構
• 15-7 磁碟掛載應用 (Disk Attachment)
• 15-8 穩定儲存應用 (Stable Storage Implementation)

15-1 簡介
• 就檔案系統 (File System) 來言，我們曾於第十二
章探討過使用者與檔案系統間之關係，於十三章
探討過作業系統與檔案間之運作關係，於本章，
我們將討論檔案與儲存裝置的問題，特別是磁碟
(Disk) 之管理。

15-2 磁碟結構 (Disk Structure)
• 新型磁碟機猶如是一個大型的一維資料矩陣 (One
Dimensional Array) ，矩陣元素由邏輯區塊 (Logical
Block) 組成，亦即最小的傳輸單位 (Unit of
Transfer) 。一個邏輯區塊通常有 512 個位元組
(Bytes) ，少數電腦系統採用 1,024 個位元組。
• 在實體 (Physical) 上，如圖 15-2 ，磁碟以磁區
(Sector) 、磁軌 (Track) 、磁柱 (Cylinder) 為儲存位
置單元。磁區 0 在最外圈磁軌之起點，多個磁片
之相對磁軌組成磁柱。

15-3 磁碟排程 (Disk Scheduling)
• 作業系統如何安排存取磁碟之資料，將影響系統
之執行效率。如圖 15-3 ，通常存取磁碟資料可分
4 個時間步驟：
• (1) 磁軌搜尋時間 (Seek Time)
• (2) 旋轉延遲時間 (Rotational Latency)
• (3) 資料傳輸時間 (Transfer Time)
• (4) 綜合執行時間 (Bandwidth Scheduling)

15-3-1 先到先執行 (FCFS Scheduling)
• 設有一範例，磁頭當時位置在 50 ，磁碟等待佇列
(Waiting Queue) 內之資料磁柱 (Cylinder) 次序
(Order) 為 ( 或稱資料點次序 ) ：
• 95, 155, 30, 120, 10, 125, 65, 70
• 若以先到先執行排程 (FCFS First−Come−First−Serve
Scheduling) 執行，磁頭 (Disk Head) 掃過磁碟資料
點的過程將如圖 15-3-1 ：

15-3-2 最短搜尋時間先執行
(SSTF Scheduling)
• 每當磁頭存取一個磁柱資料點之後，立刻評估下
一個資料點，選擇最近距離之資料點執行之，此
為 “最短搜尋時間先執行排程 (SSTF
Shortest−Seek−Time−First Scheduling)” 。圖 15-3-2
為 SSTF 之執行範例：

15-3-3 掃瞄排程 (Scan Scheduling)
• 將磁頭從當時位置向磁碟的一端掃瞄，再向另一
端掃瞄，當經過各資料點時，執行資料存取，此
為 “掃瞄排程 (Scan Scheduling)” 。圖 15-3-3 為
Scan 之執行範例：

15-3-4 C− 掃瞄排程 (C−Scan Scheduling)
• 將磁頭從當時位置向磁碟的一端掃瞄，再從另一
端開始掃瞄，避開重複資料區，當經過各資料點
時，執行資料存取，此為 “ C− 掃瞄排程 (C−Scan
Scheduling)” 。圖 15-3-4 為 C−Scan 之執行範例：

15-3-5 掃瞄判斷排程 (Look Scheduling) 與
C− 掃瞄判斷排程 (C−Look Scheduling)
• 為了避免無謂的端點掃瞄，我們將 Scan Scheduling 改善為 Look
Scheduling ，將 C−Scan Scheduling 改善為 C−Look Scheduling( 如圖 15-
3-5) ：

15-3-6 磁碟排程分析
(Disk Scheduling Selection)
• 任何事均不可能完美無缺，電腦系統的各項措施也是一樣
，一定有其優點與缺點，我們可選擇適當的時機，盡可能
利用其優點屏棄其缺點。
• 當磁碟資料點之密度與存取頻率均高 (Heavy Load) 時，我
們採用 FCFS ，以避免有餓死 (Starvation) 情況產生。
• 如果存取頻率很低，許久才有一個資料點出現，此時不論
有多少排程方法，其作為均如 FCFS 排程。
• 檔案空間分配 (File Allocation) 也是影響執行效率之一項因
素 ( 如 13-5 節 ) ，如果是連續空間分配 (Contiguous
Allocation) ，即多是鄰近資料點，將節省磁頭掃除的時間
；如果是鏈接空間分配 (Linked Allocation) 或是索引空間
分配 (Index Allocation) ，資料點分散各個角落，將增加磁
頭掃瞄的時間。

15-4 磁碟管理 (Disk Management)
• 於前數章節，我們已探討許多關於磁碟的問題，
本節將再繼續討論磁碟的管理事項，如磁碟格式
化 (Disk Formatting) 、起動區塊 (Boot Block) 、與
損壞區塊 (Bad Blocks) 等之管理。

15-4-1 磁碟格式化 (Disk Formatting)
• 一個全新的磁碟，除了佈滿磁性物質 (Magnetic
Material) 外，尚無法作為儲存記憶體
(Memory) ，必須要劃分出儲存單元磁區
(Sectors) ，才可配合磁碟控制器 (Disk Controller)
讀寫資料，如此劃分之作為是謂 “低階格式化
(Low Level Formatting)” 或稱 “實體格式化 (Physical
Formatting)” 。

15-4-2 起動區塊 (Boot Blocks)
• 當開啟電源 (Power Up) 啟動電腦、或重新啟動
(Reboot) 電腦時，開機程式 (Bootstrap Program)
亦隨之起動，由開機程式初始 (Initializing) 作業系
統，包括 CPU 的各暫存器 (Registers) 、裝置控制
器 (Device Controllers) 、與主記憶體 (Main
Memory) 等。

15-4-3 損壞區塊 (Bad Blocks)
• 一個磁碟會因雜質或刮傷而損壞，遭受損壞的區
塊稱為 “損壞區塊 (Bad Block)” 。如果損壞過於嚴
重，整個磁碟應棄換不用；如果是非常輕微的損
壞，則可跳過損壞區塊，繼續使用其他良好區塊
。

15-5 置換空間管理
(Swap Space Management)
• 置換空間可設置於磁碟的檔案系統內 (File
System) 、或設置於磁碟的獨立分割內
(Partition) 。 (1) 若設置於檔案系統內，可將置換
資料以檔案形態處理，其優點是簡單且易執行；
缺點是要依檔案方式處理 ( 如目錄、空間分配
等 ) ，將降低執行速率。 (2) 若設置於獨立分割內
，其優點是因無檔案系統牽拌，執行迅速；缺點
是內部碎片 (Internal Fragmentation) 將漸漸擴大
，影響執行效率。

15-6 磁碟矩陣結構
• 今日磁碟之開發，體積愈來愈精巧，價格愈來愈
便宜，電腦系統使用多個磁碟並不會付出特別的
代價。將多個磁碟組織成 “磁碟矩陣 (RAID
Redundant Arrays of Inexpensive Disks)” ，一則可增
加儲存資料的安全可信度 (Reliability) ，一則可以
並行方式 (Parallelism) 增加執行速率。

15-6-1 安全可信度 (Reliability)
• 我們可以多個磁碟執行鏡影 (Mirroring) 操作，同
時將資料寫入兩個磁碟，亦即一個邏輯磁碟
(Logical Disk) 由兩個實體磁碟 (Physical Disk) 組成
。當一個磁碟受損，另一個磁碟可將資料重新補
救。

15-6-2 並行方式 (Parallelism)
• 既然電腦系統已經使用多個磁碟，我們可將其安
排成並行處理 (Parallelizing) ，以節省執行時間，
理論上，假設 1 個資料 1 個磁碟的存取時間為
t ；則 1 個資料 n 個磁碟的並行存取時間將為 t /
n 。
• 如果資料是以位元組 (Byte) 為單位，每一個位元
組有 8 個位元 (Bits) ，我們可以八個磁碟對應分置
這些資料，第 1 個位元分置於第 1 個磁碟，第 2
個位元分置於第 2 個磁碟，以此類推。當八個磁
碟同時並行存取資料時，其速度將較一個磁碟快
8 倍。以位元 (Bit) 為分置單位者是謂 “位元階層
分置 (Bit Level Striping)” ，以區塊 (Block) 為分置
單位者是謂 “區塊階層分置 (Block Level
Striping)” 。

15-6-3 磁碟矩陣階層 (RAID Level)
• 於 15-6-1 節，我們談到鏡影 (Mirroring) 操作，將
資料同時寫入兩個磁碟，雖然有極佳的安全可信
度，但也付出了相當的代價。除此之外，還可使
用其他我們熟悉的偵錯方式，如檢查碼 (Parity
Check Codes) 、漢明碼 (Hamming Codes) 等，將這
些方式應用在磁碟矩陣 (RAID) ，可類分成數個如
下之使用階層：

圖 15-6-3-0
圖 15-6-3-1
圖 15-6-3-2

圖 15-6-3-4
圖 15-6-3-5
圖 15-6-3-6

16-6-4 磁碟矩陣階層分析 (Selecting a RAID Level)
• RAID 0 將所有的磁碟都用於儲存資料，優點是使用效率最高，又因是分置
(Striping) 儲存，可執行同步存取，增加執行速率；缺點是一旦有磁碟損壞，
即無補救之途徑。
• RAID 1 將資料鏡影 (Mirroring) 兩個磁碟，優點是當有磁碟損壞時，可立刻以
另一個磁碟的資料修補之，安全可靠性最高；缺點是以兩倍數量的磁碟儲存
資料，使用效率最低，又因未安排分置儲存，無法執行同步存取。
• RAID 0+1 將資料先分置於一組磁碟，再鏡影複製於另一組磁碟，優點是因是
分置 (Striping) 儲存，可執行同步存取，且當有磁碟損壞時，可立刻以另一個
磁碟的資料修補之，安全可靠性最高；缺點是以兩倍數量的磁碟儲存資料，
使用效率最低。
• RAID 1+0 將資料鏡影寫入兩組磁碟，再將第一組資料分置 (Striping) ，優點是
以第一組磁碟執行同步存取，以第二組磁碟作原始資料修補；缺點是以兩倍
數量的磁碟儲存資料，使用效率最低。理論上 RAID 1+0 較 RAID 0+1 更安全可
靠。
• RAID 2 使用漢明碼概念，優點是可在能力範圍內自動修補錯誤，安全可靠性
與 RAID 1 相等，且使用數量較少的磁碟執行修補任務。
• RAID 3 使用單一檢查碼概念，優點是僅以一個磁碟執行偵錯任務，節省資源
；缺點是僅能偵錯，無法修補錯誤。
• RAID 4 與 RAID 3 的意義相同，不同者是以區塊 (Block) 為分置單位，可用於大
量資料的傳遞。
• RAID 5 與 RAID 4 的意義相同，不同者是將資料與檢查碼依序分置 (Striping) 於
各磁碟，以免一個磁碟損壞，所有檢查碼均遺失。
• RAID 6 採用 Reed−Solomon Codes 方法，目前已少有電腦系統採用。

15-7 磁碟掛載應用 (Disk Attachment)
• 電腦系統與磁碟間之掛載用可類分為： (1) 本機
掛載儲存裝置 (Host Attached Storage) 、 (2) 網路
掛載儲存裝置 (Net Work Attacked Storage) 、 (3)
儲區網路 (Storage Area Network) 。

15-7-1 本機掛載儲存裝置
(Host Attached Storage)
• 系統經過 I/O ，對掛載於本機的裝置執行資料存
取，依 RAID 概念，今日微電腦系列常使用的磁碟
組織有 IDE 與 SCSI ，其結構如圖 15-7-1 。

15-7-2 網路掛載儲存裝置
(Network Attacked Storage)
• 電腦系統可經過網路，對儲存裝置存取資料，如
此作為是謂 “網路掛載儲存裝置 (NAS Network
Attached Storage)” ，如圖 15-7-2 ， Servers 對 NAS
存取資料， Clients 對 NAS 存取資料。

15-7-3 儲區網路
(Storage Area Network)
• 網域是否暢通，是影響網路操作效率的重要因素
，網域資源非常珍貴，盡可能要屏除不必要的浪
費，如前節所述之 NAS ，在使用上將與
Server−Client 競爭網域頻寬，影響網路傳輸效率。

15-8 穩定儲存應用
(Stable Storage Implementation)
• 一個良好的電腦系統應具有穩定的儲存裝置，亦
即有一個不會產生錯誤的儲存系統。當一個磁碟
有錯誤發生時，系統立即安排：
• (1) 將另一個儲存相同資料的鏡影磁碟取代該受損
磁碟；
• (2) 使用除錯碼技術 ( 如漢明碼等 ) 將錯誤修補之
。
• 前述 15-6-3 節所描述之 RAID 即是維護穩定儲存的
良好儲存裝置。

1 、於磁碟運用，何謂等角速率 (CAV Constant Angle
Velocity) ？
2 、於磁碟運用，何謂等線性速率 (CLV Constant Linear
Velocity ？
3 、通常存取磁碟資料有那 4 個時間步驟？
4 、一個 I/O 需求 (I/O Request) 內容應包含那些資訊？
5 、 FCFS 的優缺點為何？
6 、 FCFS 的優缺點為何？
7 、 Scan 的優缺點為何？
8 、 C−Scan 的優缺點為何？
9 、掃瞄判斷排程 (Look Scheduling) 與 C− 掃瞄判斷排程
(C−Look Scheduling) 的優缺點為何？
10 、置換空間設置於磁碟的檔案系統內 (File System) 、或設
置於磁碟的獨立分割內 (Partition) 。兩者有何差別？
11 、試請分析 RAID 各階層。
12 、何謂 IDE ？
13 、何謂 SCSI ？

第五篇
分散式系統 (Distributed System)

第十六章
分散式系統結構 (Distributed System Structures)
• 16-1 簡介
• 16-2 概念 (Background)
• 16-2-1 分散式系統之優點 (Advantages of Distributed Systems)
• 16-2-2 分散式作業系統之類型 (Types of Distributed Operating System)
• 16-3 節點連接 (Topology)
• 16-4 網路通訊 (Communication)
• 16-4-1 名稱解析 (Naming Resolution)
• 16-4-2 路由策略 (Routing Strategies)
• 16-4-3 連接策略 (Connection Strategies)
• 16-4-4 衝突避免 (Contention)
• 16-5 網路通訊協定 (Communication Protocols)
• 16-6 網路故障處理 (Robustness)
• 16-8-1 網路節點連接 ( 模擬 16-3 節 )
• 16-8-2 網路節點連接 ( 模擬 16-4-1 節 )
• 16-8-3 網路線路 / 資料交換 ( 模擬 16-4-3 節 )

16-1 簡介
• 分散式系統 (Distributed System) 是多個處理器
(Processors) 的組合，各處理器散置於各不同地區
，彼此間互不共享記憶體，各有其自己的記憶體
(Memory) ，以地區網路 (LAN Local Area Network)
或廣域網路 (WAN Wide Area Network) 互通訊息。
本章將探討分散式系統之結構、及使用之網路。

16-2 概念 (Background)
• 分散式系統 (Distributed System) 是多個處理器
(Processors) 的組合，從小型的手持微電腦、個人
電腦、到大型的工作站，散置於各不同地區
(Sites) ，由網路互相連通。

16-2-1 分散式系統之優點
(Advantages of Distributed Systems)
• 建置分散式系統至少有四個理由：資源分享
(Resource Sharing) 、計算迅速 (Computation
Speedup) 、可靠性佳 (Reliability) 、與便利通訊
(Communication) 。
• 1 、資源分享 (Resource Sharing)
• 2 、計算迅速 (Computation Speedup)
• 3 、可靠性佳 (Reliability)
• 4 、便利通訊 (Communication)

16-2-2 分散式作業系統之類型
(Types of Distributed Operating System)
• 本節將介紹兩類網路導向作業系統 (Network
Oriented Operation System) ： (1) 網路作業系統
(Network Operating System) 與 (2) 分散式作業系
統 (Distributed Operation System) 。在網路運用上
，前者較後者容易操作；在存取儲存裝置上，後
者較前者容易操作。
• 1 、網路作業系統 (Network Operating System)
• 2 、分散式作業系統 (Distributed Operation
System)

16-3 節點連接 (Topology)
• 分散式系統是將散置於各處的處理器 (Processors)
以網路連接，互通訊息。其中有許多連接方式，
各有其優缺點，我們考量的重點有：
• (1) 實體安裝代價 (Installation Cost)
• (2) 通訊時間代價 (Communication Cost)
• (3) 執行方便考量 (Availability)

16-4 網路通訊 (Communication)
• 當探討網路通訊，我們須考量： (1) 名稱解析
(Naming Resolution) ，兩個行程 (Processes) 如何
在廣大的網域中互相定址對方？ (2) 路由策略
(Routing Strategies) ，如何在網域中選擇傳遞資料
之途徑？ (3) 連接策略 (Connection Strategies) ，
網路中如何安排多個行程同時傳遞資料？ (4) 衝
突避免 (Contention) ，當發生網路上爭議的問題時
，如何解決？

16-4-1 名稱解析 (Naming Resolution)
• 網路上兩個行程 (Processes) 若要互通訊息，首先
須定址對方，知道對方的位置之後，才能將資料
傳遞給對方，或從對方下載資料。網路上電腦節
點之名稱即是該節點的地址，通常有兩種表示方
式：識別地址碼 (Host Identifier) 、與識別名稱
(Host Name) 。

16-4-2 路由策略 (Routing Strategies)
• 當網路中兩節點相互通訊，其間安排資料傳遞的
途徑是謂 “路由策略 (Routing Strategies)” 。每一個
網路地區均設有路由表 (Routing Table) ，詳載資料
可傳送的各種途徑 (Alternative Paths) 、及傳遞之
時間代價 (Cost) 等資訊 (Information) ，表中內容
隨周遭環境之變化而自動更新。資料傳遞方式可
概分為： (1) 固定路徑 (Fixing Routing) 、 (2) 虛擬
路徑 (Virtual Routing) 、 (3) 機動路徑 (Dynamic
Routing) 。

16-4-3 連接策略 (Connection Strategies)
• 當網路上兩個行程 (Processes) 相互通訊時，兩行程間建
立起通訊管道 (Communications Sessions) ，在此時段期間
，該兩行程佔用連通線 (Connection Lines) 以交換資料
(Switching Data) ，資料交換完畢後，再釋出連通線供其他
行程使用。交換資料的方式可類分為：線路交換 (Circuit
Switching) 、資料交換 (Message Switching) ，與封包交換
(Packet Switching) 。
• 1 、線路交換 (Circuit Switching)
• 2 、資料交換 (Message Switching)
• 3 、封包交換 (Packet Switching)

16-4-4 衝突避免 (Contention)
• 網路上電腦節點眾多，每條連線總有多個節點同
時使用，因此傳遞的資料時有衝突混亂，如果不
設立防範機制，將無法順利傳遞資料。目前網路
上常用的防範機制有：載體偵測法 (CSMA Carrier
Sense with Multiple Access) 、衝突警告法 (CD
Collision Detection) 、與輪序傳遞法 (Token
Passing) 。
• 1 、衝突偵測法 (CSMA)
• 2 、衝突警告法 (CD Collision Detection)
• 3 、令牌傳遞法 (Token Passing)

16-5 網路通訊協定
(Communication Protocols)
• 網路上電腦節點眾多且資料格式不盡相同，強迫
互相傳遞資料，將無法順利執行。我們必須設定
一個各節點都可接受的協定 (Protocol) ，讓所有節
點都依協定的要求遂行資料傳遞，如此才可順利
執行。
• 網路通訊協定 (Communication Protocols) 是以多
階層 (Multiple Layers) 方式設計，網域網路採用國
際標準組織 (ISO International Standards
Organization) 所提出的協定 (Protocol) ，其模型如
圖 16-5-1 ：

16-6 網路故障處理 (Robustness)
• 網路節點眾多，發生故障的機會更是稀鬆平常，如連線故
障 (Failure of Link) 、電腦節點故障 (Failure of Site) 、資料
遺失 (Loss of Message) 等。
• 為了維護網路隨時保持良好狀態，網路應有能力執行：偵
測故障 (Detect Failure) 、重組系統 (Reconfiguration) 、與
修補故障 (Recovery from Failure) 。
• 1 、偵測故障 (Detect Failure)
• 2 、重組系統 (Reconfiguration)
• 3 、修複故障 (Recovery from Failure)

1 、分散式系統有那些優點？
2 、試請比較網路作業系統 (Network Operating System) 與分散式作業系
統 (Distributed Operation System) 之優缺點？
3 、常用的連線形式有那些？
4 、當某地區電腦節點 A 要定址另一節點 B 時，其作業系統要求網址解
析的執行步驟為何？
5 、於區域網路內，各節點與閘道節點 (Gateway) 之間以何種方式連接
？
6 、何謂線路交換 (Circuit Switching) ？
7 、何謂資料交換 (Message Switching) ？
8 、何謂封包交換 (Packet Switching) ？
9 、試請敘述國際標準組織 (ISO International Standards Organization) 所
提出的網路協定 (Protocol) 各層之內容。
10 、 UDP 與 TCP 有何差異？
11 、當網路某裝置發生故障時，我們如何偵測故障？

第十七章分散式檔案系統
(Distributed File System)
• 17-1 簡介
• 17-2 概念 (Background)
• 17-3 名稱與通透性 (Naming and Transparency)
• 17-3-1 名稱結構 (Naming Structure)
• 17-3-2 名稱方案 (Naming Schemes)
• 17-4 遠端檔案存取 (Remote File Access)
• 17-4-1 快取方案 (Caching Scheme)
• 17-4-2 快取位置 (Cache Location)
• 17-4-3 更新快取資料 (Cache Update)
• 17-4-4 一致性 (Consistency)
• 17-4-5 快取與遠端服務之比較 (
• 17-5 檔案複製 (File Replication)
• 17-7 範例系統程式
• 17-7-1 遠端檔案儲存 ( 模擬 17-4 節 )
• 17-7-2 遠端檔案複製 ( 模擬 17-5 節 )

17-1 簡介
• 於前一章我們曾討論網路結構 (Distributed System
Structure) 與通訊協定 (Communication
Protocols) ，於 13 章我們曾討論檔案系統運作
(File System Implement) ，本章我們將結合此兩章
之內容，探討檔案系統如何在網路上運作，亦即
如何執行分散式檔案系統 (DFS Distributed File
Systems) ？

17-2 概念 (Background)
• 網路上蘊藏著許多服務項目 (Services) ，電腦節點
亦各有其不同之工作地位，伺服端電腦節點
(Server) 提供軟體服務機制 (Software Service) ；客
戶端電腦節點 (Clients) 連通服務機制，以網路作
業系統作為服務介面 (Interface) ，執行有關之服
務項目。

17-3 名稱與通透性 (Naming and Transparency)
• 使用者 (Users) 存取邏輯資料 (Logical Data) 的切入點是檔
案名稱 (File Name) ，在單機應用上，檔案名稱即是儲存檔
案資料的起始地址，如 12-2-1 節曾述，使用者 (Users) 使
用檔案名稱 (File Name) ，例如 testFile.java ；電腦系統使
用檔案識別碼 (File Identifier) ，例如 1234 。在網路應用上
，檔案儲存於網路某個電腦節點，故檔案名稱應包括電腦
節點名稱、與檔案本身名稱，如 16-4-1 節曾述，使用者
(Users) 使用檔案名稱 (File Name) ，例如 chia.tf.edu.tw /
testFile.java ；電腦系統使用檔案識別碼 (File Identifier) ，
例如 163.15.40.243 / testFile.java 。
• 讀者有經驗，在單機應用上，當編輯完成一個檔案後，我
們設定檔案名稱再將其存檔，此時我們知道的是一個已建
立的檔案，我們不知道檔案的儲存地址，也沒必要知道，
只要有名稱我們即可對該檔案執行資料存取。以此類推網
路檔案系統，我們不必知道檔案儲存在那一個節點，只要
知道檔案名稱，即可對該檔案執行存取資料，如此作為是
謂 DFS 之 “透通性 (Transparency)” 。

17-4 遠端檔案存取 (Remote File Access)
• 假設 DFS 以前節所述之名稱方案 (Naming Scheme)
定名，使用者透過遠端服務機制 (Remote Service
Mechanism) 存取遠端檔案，提出之存取需求
(Request) 在 DFS 之導引下抵達伺服端 (Server) ，
DFS 將需求結果從伺服端傳回至客戶端之使用者
，如此作為是謂 “遠端檔案存取 (Remote File
Access)” 。其中使用的遠端程序呼叫 (RPC Remote
Procedure Call) 與 4-4 節存取磁碟資料 (Access
Disk) 之系統呼叫 (System Call) 類似，不同者前者
須經過網域節點之定位。

17-5 檔案複製 (File Replication)
• 檔案複製 (File Replication) 是將網路某節點之檔案資料複
製至其他網路節點，以備該節點損毀時，仍能保存資料。
• 為了方便使用者 (User) 使用，如 17-3-1 節曾述及之名稱
透通性 (Naming Transparency) ，作業系統安排檔案複製透
通性 (Replication Transparency) ，使用者只關心檔案名稱
，不必知道複製檔案的位置 (Location) ；複製檔案的位置
由系統導引安排。
• 檔案複製的優點是增加可靠性 (Reliability) ，不會因硬體損
壞而遺失資料；其缺點是一旦更新 (Update) 資料時，需
連絡所有的複製檔案同步更新，系統將付出可觀之代價。

1 、檔案系統之軟體本質服務項目有那些？
2 、何謂檔案名稱之透通性 (Transparency) ？
3 、何謂位置透通性 (Location Transparency) ？
4 、何謂位置獨立性 (Location Independency) ？
5 、 DFS 設定檔案名稱有那三種定名方案？
6 、快取資料的儲存位置可從那四個觀點來考量？
7 、客戶端將更新資料傳送給伺服端的時機有那三
種？
8 、試述檔案複製的缺點。

第十八章分散式系統之整合
(Distributed Coordination)
• 18-1 簡介
• 18-2 事件序列 (Event Ordering)
• 18-3 互斥 (Mutual Exclusion)
• 18-4 緊密聚合 (Atomicity)
• 18-5 死結處理 (Deadlock Handling)
• 18-7 範例程式
• 18-7-1 網路集中 / 協調 ( 模擬 18-3-1 節 )

18-1 簡介
• 於第八章我們曾討論在單機系統環境 (Computer System
Environment) 下，一個行程 (Process) 之執行流程，也討
論多個行程之並行流程，其中如並行條件 (Concurrency
Conditions) 、臨界區 (Critical Section) 、信號 (Semaphores)
等問題，本章將以同樣的問題觀點，在分散式系統環境
(Distributed System Environment) 下，討論多個行程之並行
流程。
• 於第九章我們曾討論在單機系統環境 (Computer System
Environment) 下，死結定義 (Deadlock Definition) 、死結預
防 (Deadlock Prevention) 、死結避免 (Deadlock
Avoidance) 、死結偵測 (Deadlock Detection) 、死結消弭
(Recovery from Deadlock) 等問題，本章亦將以同樣的問題
觀點，在分散式系統環境 (Distributed System Environment)
下，討論死結的問題。

18-2 事件序列 (Event Ordering)
• 於 4-2-1 節曾述及，我們在編輯器上寫的程式碼是
謂 “程式 (Program)” ；當程式上的指令被 CPU 讀
取執行時是謂 “行程 (Process)” ；行程流程中執行
的事項是謂 “事件 (Event)” 。如圖 18-2 ，行程 P
依序執行 p1 、 p2 、…、 pn 等事件 (Events) 。

18-2-1 先後關係式 (Happened−Before
Relation)
• 一個執行於集合 (Sets) S 之關式元 (Relation) R 被
稱為 “偏序 (Partial Order)” ，如果該 R 滿足：
•
• (1) 反身律 (Reflexive) ：即 aRa ，其中 a 是 S 之任
一元素 (Element) ；
• (2) 反對稱律 (Anti-Symmetric) ：即當有 aRb 且
bRa 時，則有 a = b ；
• (3) 遞移律 (Transitive) ：即當有 aRb 且 bRc 時
，則有 aRc 。

18-2-2 應用 (Implementation)
• 在電腦系統操作中，有許多執行項目需要事件之
序列資料，如資料更新與複製、資源佔用與釋放
、資料輸出與接收等。於單機系統可以輕易地辨
識先後次序，但於網路多機系統却不易辨識。
• 於前節我們己粗略探討事件序列，本節將作更進
一步的實用探討。我們記錄每一事件的發生時間
，如圖 18-2-2-(a) ， p1 為 100 、 q1 為 100 、 q2
為 200 ，此為 “時間戳記 (TS Timestamp) 。

18-3 互斥 (Mutual Exclusion)
• 我們曾於第八章探討單機之互斥操作，本節將探
討在分散式系統環境 (Distributed System
Environment) 下，多個行程之互斥操作。
• 在分散式系統環境 (Distributed System
Environment) 下，互斥 (Mutual Exclusion) 之定義
(Definition) 是不允許有兩個行程 (Processes) 同時
在臨界區 (Critical Section) 操作。在執行上，可類
分為集中式執行 (Centralized Approach) 、與分散
式執行 (Distributed Approach) 。

18-4 緊密聚合 (Atomicity)
• 有些工作必須緊密聚合 (Atomicity) 連續地執行，
在單機系統 (Computer System) 上並不困難，例如
執行批次工作 (Batch) 。但在分散式系統
(Distributed System) 上，却不易整合執行。假設
有一個工作 (Transaction) T ，具有兩個特性： (1)
龐大複雜，必須由多個電腦分擔處理； (2) 因內
容需要，必須緊密聚合連續地執行。此時我們必
須安排分散式之緊密聚合執行 (Distributed
Atomicity) 。

18-5 死結處理 (Deadlock Handling)
• 我們曾於第九章詳細探討單機系統 (Computer
System) 之死結處理，其中之死結預防 (Deadlock
Prevention) 、死結避免 (Deadlock Avoidance) 、死
結偵測 (Deadlock Detection) 、死結消弭 (Recovery
from Deadlock) 等之觀點仍可用於分散式系統
(Distributed System) 。

1 、何謂偏序 (Partial Order) 關係？
2 、試述 “先後關係式” 之特性。
3 、在分散式臨界區互斥之操作流程中，其執行困擾處為何
？
4 、在執行互斥流程中，何謂令牌傳遞執行 (Token Passing
Approach) ？
5 、令牌傳遞法 (Token Passing Approach) 須注意那些事項？
6 、何謂兩階段協定 (2PC Two−Phase Commit Protocol) ？
7 、 2PC 故障處理之方式為何？
8 、於時間戳記優先演算法 (Timestamp Priority Algorithm) 中
，何謂消極方式 (Wait−die Scheme) ？
9 、死結處理之時間戳記優先演算法中，何謂積極方式
(Wound Wait Scheme) ？
10 、死結處理之集中式執行 (Centralized Approach) 有那三種
檢視時間點？

第六篇
保護與安全 (Protection and
Security)

第十九章
保護 (Protection)
• 19-1 簡介
• 19-2 保護的目的 (Goal of Protection)
• 19-3 保護之定義域 (Protection Domain)
• 19-3-1 定義域結構 (Domain Structure)
• 19-3-2 定義域代表 (Domain Representations)
• 19-4 矩陣執行 (Access Matrix)
• 19-4-1 複製功能 (Copy)
• 19-4-2 擁有者功能 (Owner)
• 19-4-3 控制功能 (Control)
• 19-5 矩陣應用 (Implementation Matrix)
• 19-5-1 全域表格 (Global Table)
• 19-5-2 物件權限串列 (Access Lists for Objects)
• 19-5-3 定義域能力串列 (Capability Lists for Objects)
• 19-7-1 矩陣應用 ( 模擬 19-5 節 )

19-1 簡介
• 系統中、通常都有多個行程 (Processes) 正在執行
，為了讓這些行程得以在不受干擾的環境下執行
工作，系統應有一些保護措施 (Protections) 。只
有系統允許 (Proper Authorization) 的行程，才能
使用特定的檔案 (File) 、記憶體
(Memory) 、 CPU 、或系統資源 (Resource) 。
• 系統保護機制控制 (Controlling) 程式
(Programs) 、行程 (Processes) 、或使用者 (Users)
等對資源的使用，其中可類分為保護 (Protection)
與安全 (Security) 。保護是維護行程不受干擾地使
用特定資源；安全是維護資料或資源不被外力侵
入而改變原有之意義。

19-2 保護的目的 (Goal of Protection)
• 隨著電腦的精進發展，系統保護的需求也隨之更為重要，
如同前數章曾述及之多程式作業系統 (Multiprogramming
Operating System) ，其中最重要的管理是： “只有系統認
可的權限使用者 (Users) ，才可依該權限使用特定的系統
資源 (Resources) ” 。
• 電腦系統之保護策略 (Protection Policy) 是提供保護機制
(Protection Mechanism) 以管理 (Governing) 系統各項資源
(Resources) 之使用。此項保護策略有三個時機建立保護機
制： (1) 硬體固定保護機制，系統出廠時已建立， (2) 作
業系統因應執行環境，建立管理機制， (3) 使用者因應執
行要求，建立管理機制。

19-3 保護之定義域 (Protection Domain)
• 電腦系統 (Computer System) 是行程 (Processes)
與物件 (Objects) 的組合，物件包括硬體物件
(Hardware Objects) 與軟體物件 (Software
Objects) ，前者如 CPU 、記憶體、磁碟、印表機
等，後者如檔案、程式等。
• 不同的物件對應不同型態 (Types) 的操作
(Operation) ，記憶體引導存取操作； CPU 引導執
行操作；檔案引導存取、建立、刪除等操作。

19-4 矩陣執行 (Access Matrix)
• 為了方便設計程式 (Programming) ，我們可將前述
之集合 (Sets) 型式改以矩陣 (Matrix) 表示，如圖
19-3-1-3 ，當行程 (Process) P 代表定義域 (Domain)
D2 時， P 有讀取 (Read) 物件 (Object) O2 的權限
，以 “ read = access(D2, O2)” 表示。

19-5 矩陣應用 (Implementation Matrix)
• 如圖 19-5 ，我們發現圖中有許多空白入口
(Entries) ，如果將矩陣圖儲存於記憶體，這些空白
入口所佔有的空間 (Space) 將是一種嚴重的記憶
體浪費，我們可以表格 (Table) 或串列 (Lists) 作適
當的取代。

1 、保護 (Protection) 與安全 (Security) 有何區別？
2 、保護策略有那三個時機建立保護機制？
3 、於離散數學中曾定義 (Define) 之序對關係 (Ordered Pair)
為何？
4 、如何表示 “保護定義域 (Protection Domain)” ？
5 、定義域 (Domain) 之具體代表為何？
6 、複製 (Copy) 有那幾種？
7 、全域表格 (Global Table) 之優缺點為何？
8 、物件權限串列 (Access Lists for Objects) 之優缺點為何？
9 、定義域能力串列 (Capability Lists for Objects) 之優缺點為
何？

第二十章
安全 (Security)
• 20-1 簡介
• 20-2 安全問題 (Security Problem)
• 20-3 使用者確認 (User Authentication)
• 20-4 程式安全之威脅 (Program Threats)
• 20-5 系統安全之威脅 (System Threats)
• 20-6 加解密 (Cryptography)
• 20-6-1 傳統加密法
• 20-6-2 近代公開金匙加密法
• 20-6-2-1 公開金匙原理
• 20-6-2-2 金匙設計方法
• 20-6-2-3 金匙設計執行法則
• 20-6-2-4 金匙設計實例 (Java 範例程式設計 )
• 20-8-1 傳統加解密法 ( 模擬 20-6-1 節 )
• 20-8-2 近代加解密法 ( 模擬 20-6-2 節 )

20-1 簡介
• 於前章我們述及系統之保護 (Protection) ，本章將
再進一步探討系統之安全 (Security) 。保護是維護
行程不受干擾地使用特定資源；安全是維護資料
或資源不被外力侵入而改變原有之意義。
• 具體來言，保護是處理系統內部環境 (Internal
Environment) 之問題，如檔案權限 (File Authority)
等；安全是處理系統外部環境 (External
Environment) 之侵入問題，如病毒、資料攔截等
。

20-2 安全問題 (Security Problem)
• 軟體資料 (Data) 或硬體資源 (Resource) 遭到不當
之使用是謂 “安全問題 (Security Problem)” 。所謂 “
不當使用 (Violations 或 Misuse)” 是指意外
(Accidental) 不當使用、或蓄意 (Intentional 或
Malicious) 不當使用兩種。
• 電腦之安全問題可由四個觀點來處理：實體觀點
(Physical) 、使用者觀點 (Users) 、網路觀點
(Network) 、作業系統觀點 (Operating System) 。

20-3 使用者確認 (User Authentication)
• 當使用者 (User) 要存取某檔案資料、或使用某資
源裝置之前，必須先經過使用者確認 (User
Authentication) ，確認的項目通常有三類：
• (1) 使用者物件 (User Possession) ，如使用者之卡
片 (Card) 、使用者之鎖匙 (key) 等；
• (2) 使用者資料 (User Knowledge) ，如使用者帳號
(ID) 、使用者名稱 (Name) 、使用者密碼
(Password) 等；
• (3) 使用者特性 (User Attributes) ，如指紋
(Fingerprint) 、視網膜 (Retina) 、簽名 (Signature)
等。

20-4 程式安全之威脅 (Program Threats)
• 當使用者 (User) 設計完成一個程式 (Program) ，
除了設計者外，也提供其他使用者使用，程式安
全之威脅因而由此產生，如木馬程式 (Trojan
Horses) 、陷阱口 (Trap Doors) 等。

20-5 系統安全之威脅 (System Threats)
• 作業系統 (Operating System) 提供行程可產生另一
行程的機制，當一個行程有瑕疵時，即可能產生
有瑕疵的其他行程，而將瑕疵擴散出去。如分裂
程式 (Worms) 與病毒 (Viruses) 等。

20-6 加解密 (Cryptography)
• 當兩個工作站台傳遞資料時，資料也隨即暴露在
人人可攔截的空曠網路上，資料的安全性面對極
大的挑戰。我們無法避免資料不被攔截，但我們
可將資料加密，使被攔截的資料無意義。本節將
探討： (1) 傳統加密法與 (2) 近代公開金匙加密
法。

20-6-1 傳統加密法
• 所謂 “傳統加解密” 即是發射端 (Client 端 ) 與接收
端 (Server 端 ) 均有相同對應之密碼匙，發射端依
密碼匙將資料加密，接收端再依對應的密碼匙將
資料解密，如此方法行之自古至今，其優點是簡
易方便；缺點是不週嚴，有極大洩密之缺口，問
題在發射端與接收端於交換對應密碼匙時，無法
百分之百保密。

20-6-2 近代公開金匙加密法
• 傳統密碼加密法，有其一定的不可靠風險，接收
工作程序於設定加解密金匙後，自己保留解密金
匙，還必須將加密金匙，通知發射工作程序。在
通知的過程中，即已有了不可避免的洩密風險。
近代密碼加密法，針對此項洩密風險，加以改進
。接收工作程序於設定加解密金匙後，自己保留
解密金匙，另將加密金匙公告大眾。

20-6-2-1 公開金匙原理
• 接收工作程序於設定加解密金匙後，自己保留解
密金匙，另將加密金匙不僅不須隱密通知對方，
甚至將加密金匙公告大眾，其中神妙之處令人驚
嘆。
• 1 、暗門單向函數
• 2 、單向函數常例
• 3 、餘數同餘觀念
• 4 、縮剩餘系 (Reduced Set of Residues)
• 5 、尤拉商數 (Euler’s Totient Function)
• 6 、尤拉定理 (Euler’s Theorem)
• 7 、費瑪定理 (Fermat’s Theorem)

20-6-2-2 金匙設計方法
• 在初步了解上述觀念與理論後，即可著手設計
RSA 之公開加密金匙及私密解密金匙如下：
• 1 、首先考量金匙之可逆性
• 2 、由尤拉—費瑪定理可得
• 3 、若設定公開加密金匙 (ex, N) 、如何求得私
密解密金匙 dx ？

20-6-2-3 金匙設計執行法則
• 我們己清礎了解近代加密法 RSA ，如何設定其公開加密金匙、及又如
何求取私密解密金匙。現在，我們將其執行過程整理詳述如下：
• (1) 受文者 ( 接收端工作程序 ) 為乙方，任意選取兩個大質數 p 與
q ，其積 N=pq 。
• (2) 乙方任意選擇一整數 ex ，且 ex 與 N 互質。將 (ex, N) 設定為公開
加密金匙，並公佈之。
• (3) 乙方以 20-6-2-2 之 3 -(3) dx = (kT + 1) / ex ，求得其中之整數
dx 。 T 如 20-6-2-2 之 2 ， T = Φ(N) = (p-1)(q-1) ； k 如 20-6-2-2 之 3 -
(2) k 為常數 (0, 1, 2, …) 。以 dx 為乙方之私密解密金匙，妥善保管，
不得洩漏。
• (4) 發文者 ( 發射工作程序 ) 為甲方、要秘密傳送明文 m 給乙方。甲
方首先由公開檔案找到乙方公佈的公開加密金匙 (ex, N) 。然後以該公
開金匙將明文 m 加密成密文 n 。如 33-2-( 一 )(1) ： mex = n mod N
• (5) 受文者 ( 接收工作程序 ) 乙方收到密文 n 後，以其私密解密金匙
dx 解密。將密文 n 還原成 m 。如 20-6-2-2 之 3 -(1) ： ndx = m mod
N

1 、電腦之安全問題可由那四個觀點來處理？
2 、使用者確認 (User Authentication) 通常有那三類？
3 、何謂木馬程式 (Trojan Horses) ？
4 、何論陷阱口 (Trap Doors) ？
5 、何謂病毒 (Viruses) ？
6 、何謂謂 “傳統加解密”？
7 、“傳統加解密” 之優缺點為何？
8 、“近代公開金匙加密法” 與 “傳統密碼加密法” 有何不同？
9 、試設計一組 “傳統密碼加密法” 網路程式實例。
10 、試設計一組 “近代公開金匙加密法” 網路程式實例。

作業系統概論

More Related Content

What's hot

Similar to 作業系統概論

More from Ying wei (Joe) Chou

作業系統概論
