1. COURSE:
THEORY AND DESIGN OF STRUCTURES
Tutor: Corrado Pecora
SLAB - SOLAI
SCHOOL OF CIVIL ARCHITECTURE
ACADEMIC YEAR 2013-14
DEPARTMENT OF CIVIL AND ENVIRONMENTAL ENGINEERING

2. Corrado PECORA
Introduzione
Il solaio è un elemento strutturale fondamentale la cui principale
funzione è quella di trasferire i carichi e i sovraccarichi verticali alla
struttura portante.
In zona sismica il solaio può assumere anche la funzione aggiuntiva di
trasferire le forze inerziali di piano alla struttura principale, sotto
l’ipotesi che esso sia sufficientemente rigido nel proprio piano.
2
Azioni orizzontaliAzioni verticali

3. Corrado PECORA
Disposizione degli elementi orizzontali 3

4. Corrado PECORA
Calcolo di strutture inflesse 4
Riferimenti legislativi
1) D. M. Inff. 14/01/2008 «Nuove norme tecniche per le
costruzioni»
2) Circ. Cons. Sup. LL. PP. 02/01/2009 n° 617
3) Eurocodice n° 2 «Progettazione delle strutture in
calcestruzzo», UNI EN 1992-1-1, novembre 2005
4) D. Min. Inff. 31/07/2012 «Approvazione delle Appendici
nazionali recanti i parametri tecnici per l’applicazione degli
Eurocodici»

5. Corrado PECORA
Elementi costruttivi per solai - 1 5
SOLAI IN CALCESTRUZZO ARMATO
1) MONOBI’
2) GEOSKY
3) SKYDOME
4) TERMOSOLAIO
5) Lastra tralicciata (predalle)
6) Travetto 3Q della RDB

6. Corrado PECORA
Elementi costruttivi per solai - 1
Solai in calcestruzzo armato – MONOBI’
http://www.icfitalia.eu/solaio-icf-monobi
6
Cassero a perdere
per solaio monodirezionale
da realizzare in opera

7. Corrado PECORA
Calcolo di strutture inflesse in c.a. 7
Flessione
Taglio – inclinazione variabile del traliccio

8. Corrado PECORA
Elementi costruttivi per solai - 1
Solai in calcestruzzo armato – GEOSKY
http://www.geoplast.it/ita/casseforme/geosky/
8
Cassero riutilizzabile
per solaio piano
bidirezionale
(piastra)
da realizzare in opera

9. Corrado PECORA
Calcolo di piastre – metodo di GRASHOV 9

10. Corrado PECORA
Calcolo di piastre – metodo di GRASHOV 10

11. Corrado PECORA

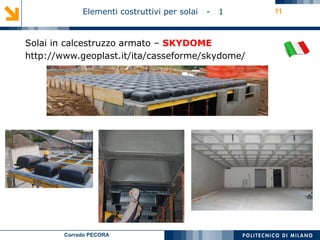

Elementi costruttivi per solai - 1 11
Solai in calcestruzzo armato – SKYDOME
http://www.geoplast.it/ita/casseforme/skydome/

12. Corrado PECORA
Calcolo di sistemi di travi
SISTEMI DI TRAVI
CARICATI PERPENDICOLARMENTE AL PIANO DELLA STRUTTURA
GRIGLIATI DI TRAVI
GRATICCI DI TRAVI (per tenere conto del campo di soletta tra le nervature)
12
Valutabile con equivalenza
alle deformazioni
flessionali

13. Corrado PECORA
Problemi speciali nelle piastre
PUNZONAMENTO
FOROMETRIE
13

14. Corrado PECORA
Elementi costruttivi per solai - 1 14
Solai in calcestruzzo armato – TERMOSOLAIO
http://www.bioisotherm.com/casseri-per-solaio.html
Cassero a perdere
rinforzato per solaio
monodirezionale
da realizzare in opera
Legenda:
1. cassero isolante in polistirene espanso sinterizzato
2. isolamento variabile del sottotravetto
3. traliccio metallico per l’autoportanza
4. supporti metallici per garantire il copriferro
dell’armatura longitudinale
5. profili di lamiera zincata per l’ancoraggio delle lastre di
finitura

15. Corrado PECORA

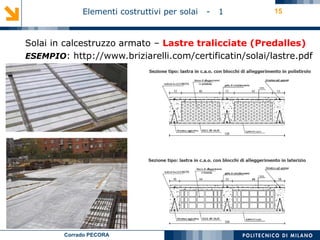

Elementi costruttivi per solai - 1 15
Solai in calcestruzzo armato – Lastre tralicciate (Predalles)
ESEMPIO: http://www.briziarelli.com/certificatin/solai/lastre.pdf

16. Corrado PECORA
Elementi costruttivi per solai - 1 16
Solai in calcestruzzo armato – Travetto 3Q
http://www.rdb.it/istituzionale/archivio/notizie/travetti-3q.pdf

17. Corrado PECORA
Elementi costruttivi per solai - 2 17
SOLAI IN ACCIAIO - CALCESTRUZZO
1) Lamiere grecate collaboranti
2) Connettori a piolo della Tecnaria
3) Connettori a staffa della Tecnaria
4) Sistema REP della Tecnostrutture

18. Corrado PECORA
Elementi costruttivi per solai - 2
Solai in acciaio - calcestruzzo – Solai collaboranti
http://www.elcomsystem.com/ITA/catalogo/default.htm
18
EGB 2000 – Marcegaglia S.p.A.

19. Corrado PECORA
Elementi costruttivi per solai - 2
Solai in acciaio - calcestruzzo – Connettori a piolo
http://www.tecnaria.com/acciaio/
19

20. Corrado PECORA
Elementi costruttivi per solai - 2
Solai in acciaio - calcestruzzo – Connettori a staffa
http://www.tecnaria.com/acciaio/pdf/connettore-ferro.pdf
20

21. Corrado PECORA
Calcolo di strutture inflesse in acciaio-calcestruzzo 21
Flessione - SLU
Scorrimento

22. Corrado PECORA

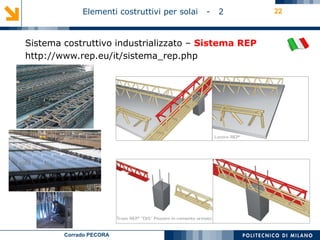

Elementi costruttivi per solai - 2
Sistema costruttivo industrializzato – Sistema REP
http://www.rep.eu/it/sistema_rep.php
22

23. Corrado PECORA
Elementi costruttivi per solai - 3 23
ALTRE TIPOLOGIE
1) Solai in acciaio a secco
2) Casseri Holedeck

24. Corrado PECORA
Elementi costruttivi per solai - 3 24
Altre tipologie – Solai a secco
http://ds.arcelormittal.com/repo/AMC%20France/Arval%20-
%20Guide%20Des%20Planchers%20juillet%202007.pdf

25. Corrado PECORA
Elementi costruttivi per solai - 3 25
Altre tipologie – Casseri Holedeck
http://holedeck.com

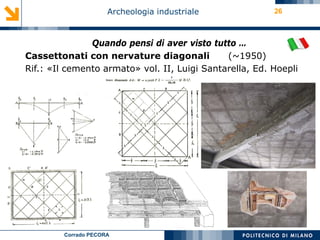

26. Corrado PECORA
Archeologia industriale
Quando pensi di aver visto tutto …
Cassettonati con nervature diagonali (~1950)
Rif.: «Il cemento armato» vol. II, Luigi Santarella, Ed. Hoepli
26
